Впервые в жизни пользовался сварочным аппаратом. Сварил себе пасечную тележку из старой коляски , уголков и арматуры. Варил полностью самостоятельно, абсолютно без всяких подсказок. Не так уж это и сложно, хотя и отваливалось поначалу кое-чего от тележки... Но фото она справа. 16-ти рамочный улей везёт без проблем. Слева - тележка для перевозки фляг.
Прикрепленное изображение: Открыть в новом окне

Без тележек на пасеке разве что Герасим смог бы - горб ведь никого не красит
Мои две: большая для серьёзной работы с разборками и поменьше для осмотров и перевозки медовых рамок. Обе заводские. У большой прежний хозяин укоротил ручку под свой рост, а для меня немного лишка. На ней зимуют корпуса с сушью - хорошо, и подставки не надо (уже не на земле), и дна. Маленькой возил и фляги. До 70 кг запросто, а больше - жидковата, но восемь лет без поломок служит, тонн двенадцать мёду перевозил. И из всех которые видел у пчеловодов в наших краях лучше пока не нашёл.
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

Моя тележка помощней. Испытываю два раза в год: весной погрузка, осенью разгрузка.
Изготовил сам. Пока не сломалась, хотя нагрузки значительные, особенно осенью. Свободно перевожу трехкорпусные.
Прикрепленное изображение: Открыть в новом окне

А я у своей колёса немного усилил Прикрепленное изображение: Открыть в новом окне хотя это было 10 лет назад и предназначалась она для огородных работ. Но на пасеке тоже пригодилась - подсыпку делал. Большая тележка сейчас заставлена магазинами и зап. ульями при случае сделаю её снимочек.

Фотка тачки будет чуть позже пока схема с учебника наша в один в один с этой досталась отцу в месте с АТПешной пасекой в 20 лежаков и инвентарем за 100$
единственный ее недостаток то что колеса нужно перенести чуть в перед, а так для пасеки просто не заменимая вешь.
Прикрепленное изображение: Открыть в новом окне

Вот такие с инета сохранил у себя для образца. Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне

Прикрепленное изображение: Открыть в новом окне [attachmentid=6248]
Тележка пасечная для перевозки и погрузки ульев. Трап к ней. Эта тоже правильная. Прикрепленное изображение: Открыть в новом окне

складная тачка http://pszczelarze.zgorzelec.pl/wymiana/sp..._ule.html#wozek

Сегодня закончил делать тележку для Карповича. Тележка предназначена для перемещения ульев по платформе. Раньше мы их таскали медвежьей силой, но подошёл возраст...и подкрался радикулит. Тележка свободно наезжает-надевается на улей, приподнимает его до 10 см. и позволяет легко его перевезти, развернуть и установить на своё место.
Тележка с такими же функциями была мною сделана год назад, и хорошо себя зарекомендовала. Но у Карповича ульи, в отличие от моих, стандартные, фальцевые, и пришлось сконструировать новые захваты под дно улья. За одно и лебёдочку переместил, чтобы её рукоятка не цеплялась за соседние ульи. На платформе тесновато. Условно назвал тележку нижнеклапанной - её захваты напоминают клапана от ДВС.
Публикацию прошу принять как авторскую заявку.
Прикрепленное изображение: Открыть в новом окне

Ночью не рискнул на пасеку идти. Но на этой фотографии виден клапан. Думаю, принцип станет понятен.
Прикрепленное изображение: Открыть в новом окне

Сфотографировал внутренности.
Прикрепленное изображение: Открыть в новом окне

По
Тележку также изготовил сам. Служит исправно уже несколько лет, свободно перевожу 4-х корпусные полномёдные. Прикрепленное изображение: Открыть в новом окне

Михалыч, спасибо за идею. Сейчас работаю над павильоном. Твоя идея позволит мне дверь совместить с трапом, и со стороны дышла установить дверь. Идея вертелась, мечты были, но твои фото показали реалность осуществления.

Да на здоровье! Идей бывает достаточно, но в металл претворяется одна из десяти. Препятствия таятся в деталях. И часто эвристическая, казалось бы, идея разваливается, облекаясь в материал. Спасает эксперимент и накапливающийся опыт. Если что, то я всегда. А по поводу двери - трапа, у меня тоже есть мысля. Но с ней лучше перейти в тему "Прицепы для кочёвки".

Сегодня подготовил трап для загрузки ульев на прицеп. Семиметровый трап, а высота подъёма всего 70 см. Тележку с ульем катить - играючи.
Такая низкая погрузочная высота достигнута благодаря двум факторам. Первый,- это низкорамный прицеп, взятый за основу пчеловодного корабля. Второй фактор, - использование неровного рельефа двора. Площадка, на которой стоит прицеп, несколько ниже уровня земли, на которой стоит задняя откидная платформа. Дополнительно ещё под задние колёса ямки выкопал.
Поверхность двора неровная потому, что на то место, где прицеп стоит, во время войны бомба упала. После войны воронку раскопали и устроили там землянку. Брошенная, она со временем провалилась и засыпалась. Отец место это разровнял, но ещё видна на уровне земли головка кровати.
Всему можно найти применение, даже воронке от взрыва.
Прикрепленное изображение: Открыть в новом окне

Этим летом пришлось заняться изготовлением пасечной тележки многофункциональной для погрузки и разгрузки ульев при кочевке, постановка вторых корпусов, снятие медовых корпусов.
На много легче и приятнее работать с тележкой
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

Легко составлять ульи в несколько ярусов, поднимается легко.
Прикрепленное изображение: Открыть в новом окне

Уважаю рационализаторов.

Это точно! Буду делать примерно такую же. Вопрос. Не возникают ли трудности при подъеме не всего улья, а одного, к примеру верхнего корпуса. Как засунуть, извините за не культурное слово, вилы погрузчика между корпусами? Я предполагаю, что в такой конструкции надо сначала вручную приподнять корпус, как-то его зафиксировать, потом только можно завести вильчатый подъемник между корпусами, и потом можно поднимать. Это не совсем технологично. Или я чего-то не понимаю и всё гораздо проще? Расскажите, как Вы поднимаете отдельный корпус?

если кому то интересно - есть немецкий сайт в котором представлена тележка с подъемником, лучше не находил:
http://www.holtermann-shop.de/index.php/cPath/108_176

Вот еще один подъемник - золото на минувшей международной выставке.
http://www.apilift.de/Fotos/Apilift-Fotos/...ft-fotos_0.html
http://www.youtube.com/watch?v=h54MdnOcJvU&feature=related

Народ! Подскажите, плиз, вот эта тележка, которая серийно выпускалась в Союзе и стоила, ЕМНИП, рублей 80-т, какие имела размеры?

Мне нужно:
1) длина и ширина погрузочной платформы
2) длина ручки и насколько она выдается за платформу по горизонтали и насколько она поднимается над плоскостью платформы?!

Хочу запустить в серию!

P.S. У меня была такая - прелесть, что за штука: я грузил на нее до 300 кг! (Правда, в этом случае ее можно было везти только по очень хорошо укатанной дороге, а если грузить не тяжело (50 кг) - то и по грунту (дерн, трава) с кочками вполне легко можно было везти).
Прикрепленное изображение: Открыть в новом окне

Да, красиво. Я только не разглядел, как там зажим корпуса устроен.

Подробно все выложено в сообщениях Чепурнова

http://www.pchelovod.info/https://pchelovod.info/index.php?showtopic=7605&st=615
http://www.pchelovod.info/index.php?act=Se...sult_type=posts

nibond, спасибо! Купил колёса, алюминиевый профиль, блоки. Осталось подшипник под каретку найти. Думаю соединять уголки и швелера заклёпками 4 мм, выдержат?

Если много заклёпок, то выдержат. Но сваркой бы удобней - заклёпку не везде подсунешь.

У меня нет сварочной аппаратуры для аллюминия и навыков сварки. Куплю заклёпочник с поворотной головкой. Есть ещё болты и саморезы.

У вас там заводы есть. Проклепай испытай, а потом алюминий сварить можно, аргоном.

Многие становятся пасечниками когда выходят на пенсию, а это люди пожилые и для них является проблемой перемещение ульев в зимовник и выставка весной. Попробовал грузовую тележку, но на ней улей трясет, что недопустимо особенно припостановке пчел на зиму. На помощь соседей расчитывать не могу. Хотелось бы услышать рациональные предложения.

Большинство используют тележки. Посмотрите в этой теме: http://www.pchelovod.info/https://pchelovod.info/index.php?showtopic=3712
А в этой теме обсуждают подъёмники, но на некоторых экземплярах и возить можно: http://www.pchelovod.info/https://pchelovod.info/index.php?showtopic=7605&st=45

Просто надо зимовать на воле и эта проблема отпадёт сама сабой.Я зимую на воле уже не первую зиму и доволен что избавился от лишних проблем и заморочек.Ульи ношу один раз в год и то пустые(весной пересадка семей в чистые,сухие и продизынфицырованные ульи).Не такие уж в нашем регионе экстримальные зимы что бы пчёл куда то прятать.

есть ещё друзья .и родствинники которые любят мёд.

положите матрасики. хоть камеру автомобильную. не забудьте зафиксировать стяжкой улей.

Обычно берут сначала то, что плохо лежит.

Для твоего количества пчелосемей пару бутылок маловато будет , а вообще-то здесь уже готовый апилифт продают.

Я вот такую склепал на днях. Осталось захват и лебёдку приделать.
Прикрепленное изображение: Открыть в новом окне

Мысль на переход к павильонному содержанию пчел пришла после очередной весенней выставки пчел (на облет).
Сначала долгая, выматывающая дорога по пробкам, потом ковыряние по разбитым ухабам (думаю многим это знакомо). Машину бросали в соседней с нашей деревней , в 6 км (поскольку в марте местная насыпная дорога рухает ни на чем, кроме своих двоих до назначенного места не добраться). И вот мы с рюкзаками с едой, доползаем до дома, топим печку (в доме-то никого!) и после всего этого, а по времени такое передвижение занимало практически целый день, хотя вроде бы и не так далеко, - всего 180 км... , выставляем пчел, чтобы к утру успокоились... А на следующий день - обратно в дорогу.
Вот так и возникла мысль о создании павильона. Теперь - никаких забот. Пчелки зимуют в павильоне, мышки их не тревожат, в павильоне внутренний обогрев и постоянная температура (зимой 0 -4). В любой погожий весенний денек сами облетываются.

Павильонное содержание пчел - это хорошо. Я эксплуатирую наземный павильон на 12 семей более 20 лет. Есть много преимуществ, но один серьезный недостаток. Большая плотность, блуждание маток и пчел.

А чего она в здесь, посреди огорода стоит? Её надо в тему к тележкам и подъёмникам укатить.

Я тоже на днях сделал похожую. Только угол захвата не такой. Попробую летом, там видно будет.

tory, а при погрузке кассет из павильона и в павильон тележек или подъёмников не используете?

Укачу, как только доделаю и испытаю. Пока это только "транспортное средство".

Вы обратили внимание, что там жужжит? Двигатель в смысле какой? Это ж простой аккумуляторный шуруповёрт!!! Гениально просто.

А я при постановке пчёл в зимовник и выставке из него пользуюсь примитивными санками. Из куска фанеры и 2 брусками пришурупленными снизу. У нас в оба эти время как то снег имеется.

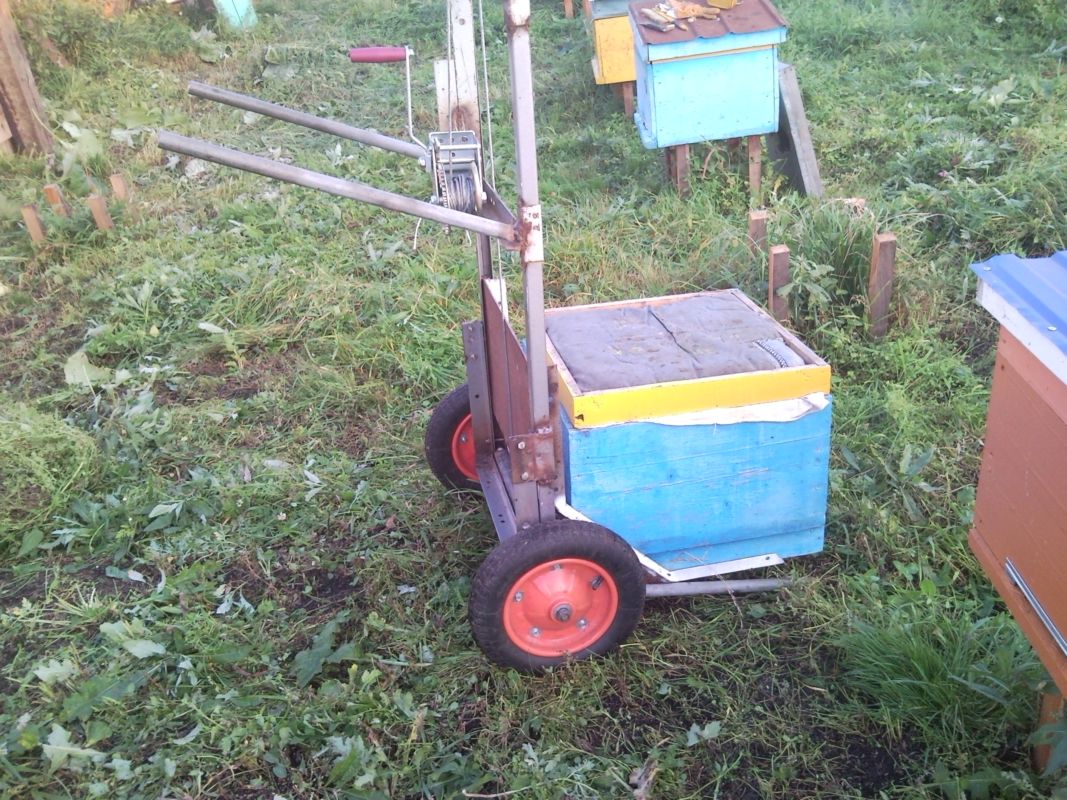

Многие показывают свои конструкции, вот и я свою тележку - подъемник предлагаю посмотреть вам. Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне
С этой подружкой я ставлю ульи в зимовник в три яруса, выставляю их весной, провожу очистку дна. Загружаю на платформу авто ( в двух корпусах в два яруса) и без всяких трапов.
С таким орудием труда и один в поле воин, а всякие шуруповерты в поле это излишества.

прекрасная помощница

Не очень видно на фото захват корпуса. Если можно фото с другой стороны и с корпусом.

ЮрОк66
Серьёзная тележка. Если можно - побольше фото в том числе и с отдельными элементами крупным планом. Пожалуйста. Как найдётся время.

Наш человек. Головки от кровати - хороший конструкционный материал.

Действительно ручки это дуги от кровати, а удобно так что и не ожидал, да и каретка с уголка её же. Ось - кусок трубки от велосипеда, немного токарных изделий, продольные траверсы ( или как их назвать) из купленного квадратного профиля разрезанного вдоль ( получилось два легких швеллера), и китайские колеса. Вот так и слепил, чертежей нет, делал на глаз ( виртуально). Фотки, какие смогу, накидаю в личный альбом, там смотрите.
Корпус берет крабом в проушины под пальцы, этим пользуюсь только весной для очистки дна, для этого же ставлю нижние упоры. Подход к улью с ним в считанные секунды. При перевозке и погрузке берет ульи под низ, как кар, без зажима,

Вот еще фото. Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне

igarek39В форуме уже давно рассматривают разные варианты тележек и тележек-подъёмников, не поленись, пролистай темы. Например, такой транспорт тебе подойдёт? http://www.apilift.de/APILIFT_Drive_Video/...rive_video.html
