Добрый день!
В этой теме, я хочу рассказать о своем блоке автоматики для омшаника на базе esp8266.
Непосредственно данный блок предназначен для поддержания температуры в заданных пределах, а так же понижения влажности до установленного значения. Блок позволяет в автоматическом режиме управлять различными электроприборами. Так в представленном проекте, для нагрева будет использоваться комнатный обогреватель, а для понижения влажности, вентилятор на 12В, помещенный в вытяжную трубу.
Блок автоматики состоит из контроллера (esp8266), четырех строчного LCD2004,датчика температуры и влажности DHTT22, дополнительного датчика температуры DS18B20 (который к примеру можно разместить на улице) и двух твердотельных реле.
Конструктивно данный блок не ограничен использованием использованием только лишь в омшанике. В данном исполнении к блоку можно подключить четыре твердотельных реле, а значит четыре различных электроприбора. К примеру ранней весной, после выставки пчел, его можно его можно использовать для внутриульевого обогрева, с середины-конца весны, когда дополнительный подогрев уже не требуется, этот же блок можно использовать для автоматической работы теплицы (открытие/закрытие фрамуг, подогрев воздуха и грунта, досвечивание, автополив), а можно применить для поддержания микроклимата в птичнике, брудерах.
Блок автоматики может работать как в автономном режиме, так и в сети интернет через wi-fi, что позволяет контролировать работу блока автоматики из любой точки мира.
Видео обзор блока автоматики.

я так понимаю вот на таком контроллере?

esp8266 CH340

Голая esp8266 со специально разработанной платой. На видео есть крупный план.

видео не смотрю,трафик не позвопяет
управление со смартфона?

Да, со смартфона. При наличии сети wi-fi можно и удаленно.

Что то ссылка в первом посте перестала работать
https://www.youtube.com/watch?v=KiWXp7vvLnw&t=8s

Доброго дня всем.
Планирую свой блок автоматики, наряду с регулированием микроклимата в омшанике, научить обогревать непосредственно сами ульи после выставки ранней весной.
Вот мои размышления на эту тему.
Обогрев пчелосемей можно начинать ранней весной при достижении температуры окружающей среды от 0 до +5ºС. К примеру в Центрально Черноземном районе такой период, как правило, наступает в начале марта.
Наиболее оптимальным решением, на мой взгляд, является подогрев подрамочного пространства, что не противоречит естественной циркуляции воздуха в улье.
Повышение температуры в подрамочном пространстве, обеспечит подогрев воздуха, поступающего в улей через нижний леток. Однако, пчелы могут принять температуру в подрамочном пространстве, за температуру воздуха окружающей среды и выйти на облет.
Задача обогрева пчелосемей сводится к регулировке температуры в подрамочном пространстве, таким образом, чтобы не провоцировать выход пчел на облет, принос пыльцы, нектара и воды при низких дневных температурах окружающей среды. В противном случае большое количество пчел просто не вернется в улей.
Блок автоматики для пчеловодства, поможет решить эту задачу. Блок автоматики оснащается двумя датчиками, для измерения температуры на улице и температуры в подрамочном пространстве.
Итак, безопасной минимальной температурой окружающей среды будем считать +7ºС. Приведу пример суточного цикла работы блока автоматики.
Как правило низкие температуры окружающей среды характерны в ночные и утренние часы. Поэтому в 06-00 утра блок автоматики меряет температуру воздуха окружающей среды (далее Т1), если Т1 менее +7ºС, то обогрев не включается. Как замечено, если Т1 и начнет повышаться, то к 10-00 она достигнет комфортных для полета пчел значений. Поэтому в 10-00 блок автоматики снова смотрит на показания Т1. Если Т1 более +7ºС, обогрев включается и в подрамочном пространстве поддерживается температура (далее Т2) в заданных пределах, например от +14 до +16ºС, но если вдруг Т1 превысит +30ºС, обогрев выключится. Ели все таки Т1 менее +7ºС, обогрев не включится в течении всего дня. Далее, в 18-00 блок автоматики включает обогрев не зависимо от значения Т1, будет оказывать помощь пчелкам и выключит обогрев в 05-55 утра. Таким образом, будет обеспечено охлаждение подрамочного пространства до температуры воздуха окружающей среды, и пчелы не будут спровоцированы на вылет из улья в непогоду. В 06-00 цикл работы блока автоматики начинается заново. Температуру в подрамочном пространстве можно повышать постепенно, обеспечив на первом этапе обогрева «привыкание пчел», на втором этапе, спустя неделю, можно значительно увеличить температуру, «разогнав пчелосемью», и наконец, на третьем этапе, когда утренние заморозки не так актуальны, установить максимальную температуру. Время и температурные значения можно устанавливать самостоятельно, учитывая погодные условия ранней весной в разных регионах.

У кого какие мысли на этот счет?

на форуме не одна тема про обогрев и все затихли за ненадобностью

Это шутка такая?

Ну почему же, есть заявка с Краснодарского края на автообогрев, но он действительно должен быть умным, чтоб не провоцировать пчелу на вылет из улья в непогоду. Соберу, в том числе и для себя, я в прошлой весной убедился в преимуществах обогрева. Как будет готов блок, отчитаюсь.

Вечер добрый!
Собрал вторую версию блока автоматики для пчеловодства. Теперь наряду с функцией регулировки температуры и влажности в омшанике, добавлена функция автоматического внутриульевого обогрева. Автообогрев погодозависимый, в алгоритме его работы учитывается температура на улице.
Алгоритм работы:
1. 08-00 – измеряем температуру на улице( Т1), если Т1 меньше +7 градусов, реле обогрева не включается.
2. 08-30 – снова измеряем Т1, если Т1 более +8 градусов, реле включается, температура в подрамочном пространстве (Т2) должна быть от +14 до +16 градусов, но если Т1 превысит 30 градусов, то реле выключается. Если Т1 менее +7 градусов, реле не включается в течение всего дня.
3. 18-00 реле включается не зависимо от Т1, Т2 должно быть от +14 до +16 градусов, но если Т1 превысит 30 градусов, то реле выключается.
4. 07-00 – реле выключается.
5. Переходим к п.1 и далее по кругу.
Время и Т1, Т2 настраиваются в ручную c телефона, компьютера как по месту, так и удаленно.
В данный момент блок автоматики работает с одним ульем в тестовом режиме. В улье размещены 7 рамок суши, частично маломедные, заставные холстик и подушка.
На нижнем бруске закреплен датчик температуры (Т2), дополнительно под верхним бруском разместил датчик температуры/влажности. На улице размещен датчик температуры (Т1).
В качестве нагревателя в подрамочном пространстве размещен греющий кабель.
Данные передаются в интернет на сайт https://narodmon.ru

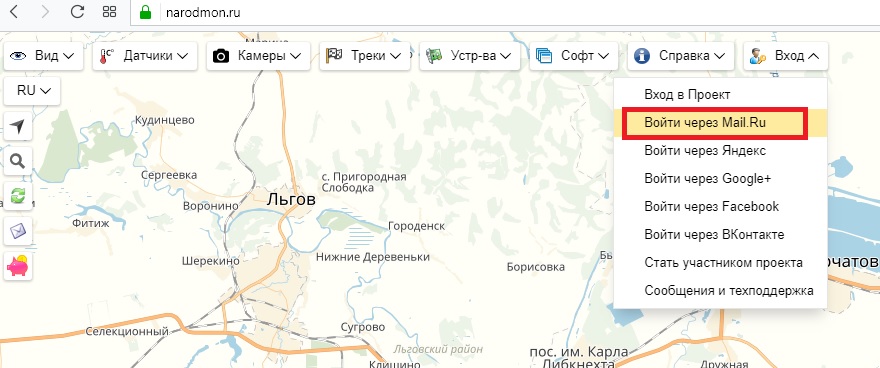

Если кто то желает наблюдать за испытанием, надо зарегистрировать на сайте https://narodmon.ru или авторизоваться используя е-mail
Прикрепленное изображение: Открыть в новом окне
Зайти во вкладку "Датчики" - "Добавить чужой датчик по коду/id"
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
и в появившемся окне ввести коды датчиков: 40337 (температура на улице), 40338 (температура в ульях (в подрамочном)), 10339 (температура в верху рамки), 40340 (влажность в верху рамки), 40343 - (обогрев ульев (состояние реле ON/OFF))/
Данные с добавленных датчиков и графики можно просматривать кликнув по вкладке "Профиль" - "Мои датчики"
Прикрепленное изображение: Открыть в новом окне




Блок автоматики настроен так:
Прикрепленное изображение: Открыть в новом окне

Так выглядит меню блока автоматики на компьютере или телефоне.
Прикрепленное изображение: Открыть в новом окне

Слишком сложно для меня. Я бы установил над рамками массивный обогреватель. В виде керамической плитки 30*30 см. Она бы держала +34 +35, стабильно. Это не сложно. Сверху ППС. Нет риска вылета пчел в холод.
Основная потеря тепла через верх. Плитка компенсирует это.

Как показала практика дедушка-пенсионер в состоянии внести необходимые настройки в меню блока, а больше ничего не требуется.

Значит я смогу! Но дело в самом принципе подогрева. Мне кажется что подогрев сверху более удобен для пчеловода, и пчел. Не провоцирует пчел на вылет в холод. Если сверху поставить воду, она будет теплой. Нет необходимости вылетать за водой. В день до 200 гр выпивают. Но это больше для слабых семей нужно. Сильные семьи, в 9 улочек, сами разовьются.

А как наблюдения за зимним расплодом? Есть какие выводы по прошлому году?

"дедушка - пенсионер" - это критерий простоты пользования девайсом? ..ну типа..прибор на дурака?
..вот так запросто записал всех дедушек в разряд слабоумых..

..дайте точную ссылку на ваш контроллер,чтобы оценить в сравнении..,только не такую ссылку,что дали в комментах...,а поточнее..

Нее, ну Вы меня уж совсем буквально поняли . Многие дедушки и бабушки и нам, молодым фору дать могут. Я хотел сказать, что изначально стараюсь следовать принципу как с нашим "Калибром" - включил и забыл
Так данные отображаются на смартфоне.
Прикрепленное изображение: Открыть в новом окне


Сколько пчеловодов, столько и мнений.


Вы имеете ввиду доступ к онлайн данным? К датчикам в онлайн режиме Вы можете подключиться как описал выше и никак иначе, потому как в публичный доступ правилами сайта народмон разрешено публиковать только уличные датчики.
У Вас получится.

..главное,чтобы не как с нашим АН148 - не включил и носом в землю..
Дело в том,что в контроллере скорее всего есть контактная группа,что вкл./выкл. пром. реле.. Так вот,если контакт залипнет и нагрев не отключится,то какая защита предусмотрена?

Подключайтесь, наблюдайте, будем обсуждать.
В начале марта планирую подключить несколько семей к обогреву.

Я имею ввиду где вы его купили ,чтобы сравнить стоимость..ибо подобных штук на Али вагон и маленькая тележка..(хотя не уверен,что с удалённым доступом)

На али именно такого Вы не купите, купите голый контроллер с китайской прошивкой.
Я покупал тут http://u-m.biz/shop/index.php?route=produc...1&product_id=58

Реле не залипнет, использую качественные хоть и китайские электронные твердотельные реле. за уже почти четыре года ни одного не залипло.

Твёрдотельное реле,это промежуточное реле целью увеличить ток коммутации и там понятно ничего не залипнет..,но есть контактная группа на самом контроллере..,что управляет пром.реле..,я о ней говорю..

Никакой ток коммутации я не увеличиваю. Твердотельное реле управляется от 3,3В. Подключаемая нагрузка 24-380В.

..понятно..
У меня немного не так..и контроллер не такой поэтому спросил

Мне контактных реле на Уазике хватило, больше не хочу

Один датчик неправильно написал, вместо 10339 пишем 40339.

Подскажите , пожалуйста, что не так ??? Задача у меня была такая собрать нагревательный элемент для улья с пчелами. Нагреватели есть готовые... На них надо подать по 15 ватт ( 4 нагревателя). На базаре купил трансформатор 220 в переходящий в 12вольт 60 ватт (трансформатор для лампочек подсветки). Подключил к нему 4 нагревателя ( параллельно ) не работает.... подключил один не работает... подключил лампочку подсветки работает ... Что не так???

блок в защиту уходит,нагреватели слишком мощные.
напишите полное название блока.

нет никакого блока есть нагреватели которые работали не у меня и трансформатор с 12 вольтовой подсветки ...

Есть 100% уверенность в исправности нагревателей?

Итоговая версия блока автоматики "АКАЦИЯ". Одновременно решает две задачи: поддержание температуры и влажности в омшанике в заданных пределах и автоматический (погодозависимый) подогрев пчелосемей.
Использовал датчики DHTT-22 и DS18B20.
Передает данные в интернет.
Собственно внешний вид.
Прикрепленное изображение: Открыть в новом окне

Всем доброго дня!
Мой блок автоматики наконец то в работе и у меня на пасеке.

https://www.youtube.com/watch?v=pPWGE0wN6SM&t

ну так выкладывай весь проект,будем делать

Про комплектующие, составные части и где покупал вроде ж рассказывал.

так всё надо систематизировать.
выложить скетч
как самому всё сделать,не копать же всю тему,собирать по крохам.

Весенний подогрев пчелосемей.
Расположение блока автоматики "АКАЦИЯ". датчиков и нагревательных элементов у ульях.
https://www.youtube.com/watch?v=zqbbVA878tc

Блок автоматики АКАЦИЯ. Установка и настройка на пасеке.
https://www.youtube.com/watch?v=_zfLHHhGtBQ&t

Блок автоматики в омшаник себя полностью оправдывает, друзья в восторге. Мои семьи зимуют на воле. Но обогрев в ульях - фуфло полное. Я пару зим побаловался, этой весной в начале марта выкинул все. Два года назад не поверил опытным пчеловодам что дойдет все до блевотины от сования нагревателей в улья. Вместе с умной автоматикой. Где тут писал про это искать в лом. Смешно теперь и мне, как тем кто пару лет назад мне это предрек.

Ооо, надыбал: https://www.youtube.com/watch?v=2rOWe6FNjfw&t=1s

Можно ли подробнее? Что именно не получилось?
У меня положительные результаты, и, кстати, не только у меня.

Нет там ничего сложного абсолютно.


Думаю, именно потому, что многие, кто пробует применять обогрев и терпят неудачу, так как идут по самому как им кажется простому пути.
Во первых, нагреватели сверху это самое плохое, что можно сделать, да еще и с такой температурой. Это мое мнение, основанное на замерах температуры и влажности.
Во вторых, применяя маломощные нагреватели, зачастую пчеловоды устраивают,. в улье парилку, с постоянно включенным обогревом.




Я решил эту проблему, путем поддержания в подрамочном пространстве "минимальной безопасной" температуры в автоматическом режиме не зависимо от температуры на улице. Пока алгоритм блока позволяет поставить максимум 10 градусов в подрамочном, при такой температуре пчелы никуда не летят в холодную погоду.

Я остановился только на нижнем обогреве, самый оптимальный для пчел, правда самый затратный для пчеловода. Но с осени все подготовил: увеличил подрамочное и обеспечил к нему доступ не снимая корпуса. Обогреватели установлены с осени и готовы к включению.
Теперь готова финальная версия блока с уже изготовленном специально для него корпусе.
Прикрепленное изображение: Открыть в новом окне

Доброго дня всем, а многих уже и с началом сезона!

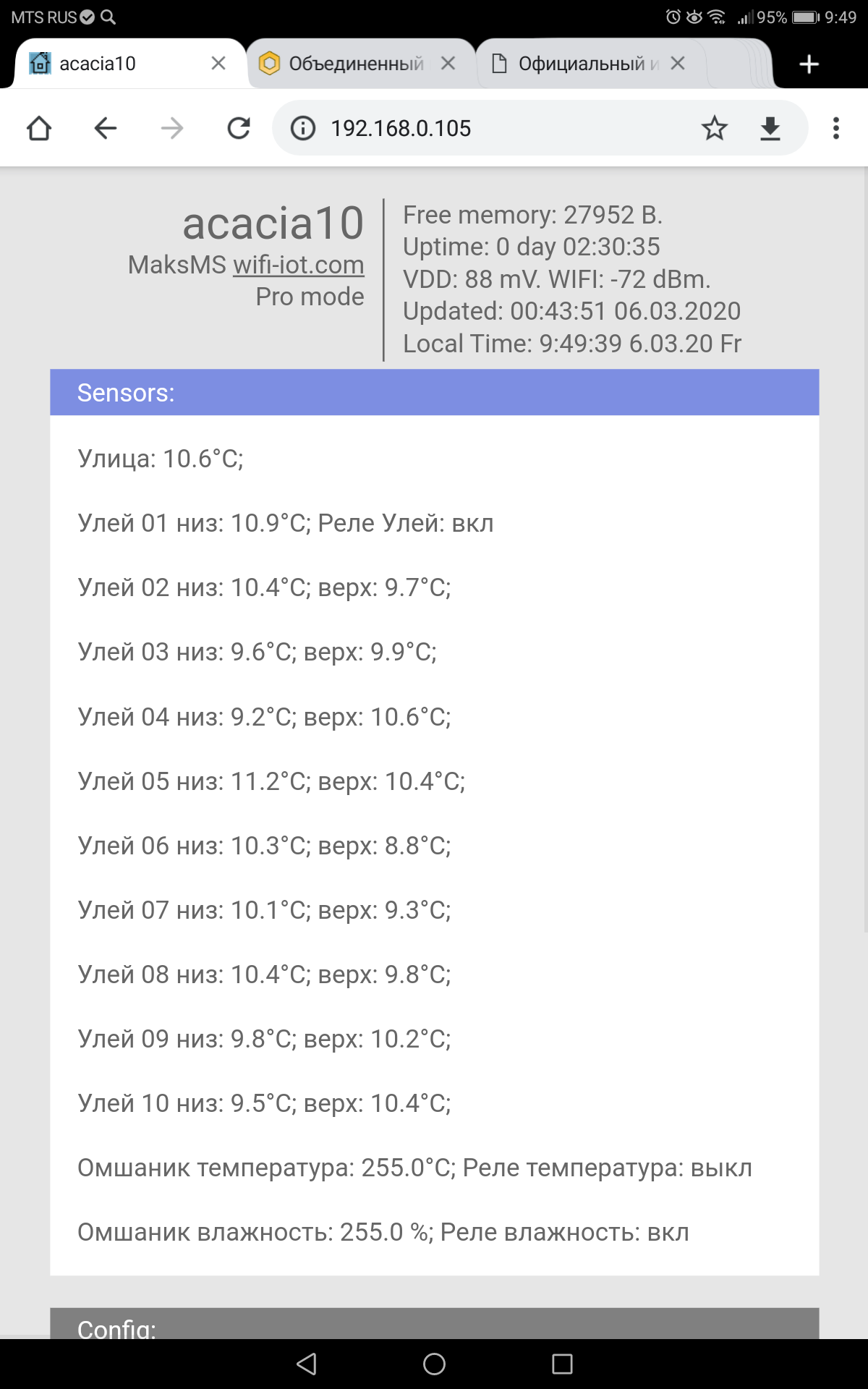

Испытываю дополнительный функционал своего блока автоматики.
Прикрепленное изображение: Открыть в новом окне

у вас в омшанике можно картошку жарить
в чём дополнения в функционале?

Датчик не подключен в данный момент, поэтому показывает 255,0.
доп. функционал в контроле температуры в 10-ти ульях. можно расширить до 20-ти.

расширение не доп.функционал.
расширить можно почти до бесконечности,кому это надо?

Ну кому то да надо.

Есть недостатки на мой взгляд в данном устройстве.Отсутствует датчик влажности вне омшанника в результате такой алгоритм вашего устройства - внутри влажность высокая включится приток-вытяжка и мы получим приток влажного уличного воздуха что недопустимо.Что касаемо надёжности устройства у вас нет защиты от неисправности датчика (нужен второй датчик) например он начал врать(обрыв замыкание это можно программой исправить) - результат непредсказуем. да и твёрдотельное реле производства китай очень часто просто пробивается. Среднерусская пчела зимует на воле без всего этого.для разных южанок европеек может и надо в улье такое они рано начинают червить.

А как Вы решили эту проблему? У меня сейчас на дне ульев стоит двадцать градусов и никто никуда не летит. Вы так и не бросили затею с управлением нагревателями по одному датчику температуры?

Моя гарантия 2 года! Мало?


Программно, в настройка блока есть такая функция.
В этом году и у меня никто никуда не летит кстати, сейчас держу в подрамочном 23-24 градуса.

Не совсем понял вопрос. Сейчас я могу контролировать температуру в 20-ти ульях одновременно и думаю это не предел.
Очень хорошо видно различия в силе семей. Можно быстро отрегулировать ширину летков, положить доп. утепление, тем самым обеспечив равномерный нагрев в подрамочном во всех ульях.



Смотрю Вы тоже практикуете подогрев. Зело рацией не пользуетесь? Приглашаю пообщаться там, более оперативно получиться делиться информацией, причем с людьми, кто не один десяток лет удачно пользуется электрообогревом.


А с чего вы взяли, что включится именно приток? Включится реле, а уж что Вы запитаете через это реле...Тут можно и пофантазировать.

Вы можете контролировать, но не управлять. Вы электронно управляете температурой только в одном улье и переносите этот алгоритм на все ульи. Это плохо. Регулировать летками, утеплением не получится. В каждом улье своя температура и она меняется очень динамично. А у Вас? Например, контрольный улей вошел в тень, а остальные ульи стоят на солнце. Управление по одному улью всей пасекой, большая ошибка. Есть ещё много нюансов которые надо учитывать, только тогда весенний подогрев будет эффективным. А то люди напихают "кипятильников" в ульи, а потом говорят, что подогрев это фигня. А я и не спорю, фигня.

Могу, но пока не вижу в этом необходимости.
Ну так поделитесь своими наблюдениями.

Не согласен с Вами. Мои наблюдения показывают отклонения в 1-2 градуса. главное правильно выбрать этот как Вы его называете контрольный улей.

Да я тоже не спорю и никому ничего не доказываю.
