Древовидный · [ Стандартный ] · Линейный Медогонки, Все о них, их переделке и доработке

Доброй беседы зашедшему в эту тему. Ссылки на параллельные темы, может пригодится:
http://www.pchelovod.info/index.php?showtopic=6792 Электропривод медогонки, Кто эксплуатирует, Ваши отзывы
http://www.pchelovod.info/index.php?showtopic=26213 Электродвигатели для медогонок, Только о доработках и режимах эксплуатации
http://www.pchelovod.info/index.php?showtopic=1394 Электро привод в обычной 3-х рамочной медогонке?, Электро привод в обычной 3-х рамочной
http://www.pchelovod.info/index.php?showtopic=14871 Электропривод на медогонку ЭП/Т 12В., Произвожу и продаю.
http://www.pchelovod.info/index.php?showtopic=17484 Электромедогонка с мех-ой регулировкой оборотов
http://www.pchelovod.info/index.php?showtopic=26865 Механические передачи для медогонок, Всё про механику передачи от движка до ротора
http://www.pchelovod.info/index.php?showtopic=24115 Блок управления приводом, Самодельный блок управления эл/приводом
http://www.pchelovod.info/index.php?showtopic=34126 Самодельный блок управления привода на контроллере, Думаем, пробуем, делаем! Народное КБ! Сюда! Лискинский привод медогонки на Attiny13

Если хордиальные, то огромные по размерам получатся, да и радиальные не меньше, чтобы было равномерно по отношению к верхнему и нижнему брускам.
Радиальную видел только стандартную электрическую, 50 рамочную. Та еще махина.

Да-да, именно хордиальные на 6 рамок. Размерчик конечно будет тот еще, но если при этом на 33% уменьшается общее время откачки улья, то размер имхо не главное.

Как при этом расчитать диаметр самой медогонки?

Denis![quote=Denis,Sunday, 20 February 2005, 23:48]Просто использование 4-х рамочной заметно тормозит процесс

[/quote]
В принципе, не согласен с таким ответом!
Медогонка д.б. обязательно с электроприводом. При 28 град. в помещении и предварительной выдержке рамок в течение 3-х часов при этой температуре время откачки одной стороны около 1.5 мин. (100 оборотов вала). 1 мин. уйдет на поворот рамок, доставание их из медогонки и постановка новых. Итого: 1.5*2+1=4 мин. Если предусмотреть еще какие-то сбои, - то 5 мин. Т.е. 12 заправок в час. А это мин. 3 кг на рамку(300 мм)*4=12кг. меда за одну заправку* 12 раз/час=150 кг/час. Это 3 фляги в час. * 8час.= 24 фляги за смену.
Да Вам не подготовить такое кол-во меда для откачки за сутки! Так что 4-х рамочная медогонка с электроприводом
не является узким местом в процессе откачки меда, а стоит она не более 7 тыс. руб. (4 т.р. - медогонка + Э/привод - 3 т. р.), это $250 всего. Это не $3000 или $5000, как стоят Американские 20 рамочные радиальные - для которых нужны специальные производственные площади!. Мы же на форуме с Мишаком это все уже обсуждали.
А для ракпечатки сотов должен быть электронож. С температурой лезвия около 120-125 град. Тогда при соответствующем навыке одна сторона рамки на 300 обрабатывается не более 15 с. Полурамка вся за 10 с. Так что я один с такой медогонкой справляюсь. - 4 полных рамки вполне успеваю подготовить за эти 4 мин. (Я же не учавствую в процессе "кручения" ручки). (20 рамочная радиальная - время обработки 20 рам. - 20-25 мин).
Разговор-то идет о производительности на одного человека, а не на бригаду. и не на "рукамиводителя".
Конечно, если в процессе откачки еще и "покурить" надо и, как некоторые делают, - еще и за "Невским" сбегают , да если еще и женщина рядом!!! , то конечно мои расчеты по времени будут не правильными.
В эту субботу был у себя в городе на "Пчеловодческом Региональном форуме" - предлагали подержанные 4-х рамочные медогонки из пищевой жести (без Э/привода ) всего за 1.5 - 2 т. р. Мне их не надо - их у меня и так 3 шт.

Сообщение отредактировал Валент - Понедельник, 21 Февраля 2005, 10:56

В литературе встречал упоминиание о промышленных 8-рамочных хордиальных. А размер у шестирамочной грубо: диаметр примерно в полтора раза больше чем у четрыхрамочной, так что сливать придется пореже Вот только отцентрировать будет немного сложней, крутить электроприводом пожалуй придется, перевозить и таскать малость накладней.

Да-да, именно хордиальные на 6 рамок. Размерчик конечно будет тот еще, но если при этом на 33% уменьшается общее время откачки улья, то размер имхо не главное.

Как при этом расчитать диаметр самой медогонки?

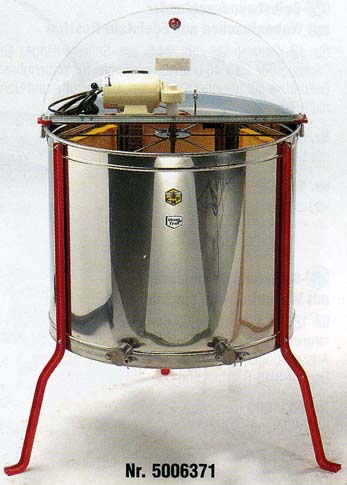

На фото 6-рамочная хордиальная "Carl Fritz" на рамку 29х46 см. Внутренний диаметр бака - 72 см.

Эскизы прикрепленных изображений

Уважаемый Валент! Дело все в том, что процесс откачки меда в моих условиях не совсем такой, как вы указали.
Откачка мёда происходит непосредственно на точке. Пасека кочевая. При этом откачка меда идет и пчелы в то же самое время носят мёд.
Т.е. практически это выглядит так: неделю шли приносы по 5-10 кг, пчёлы запечатали рамки и носить им некуда. Надо качать! Но медосбор не окончен и прёт те же 5-10 кг. в день.
Отсюда необходимость как можно быстрее откачать ульи (до обеда, т.к. после обеда идет свежий нектар). Если качать так, как я делаю сейчас, то за это время откачиваются 10 ульев на 2-х медогонках (4+3 рамки и обрезка на 2-х паровых ножах). Естественно, эти 60 ульев, что у меня сейчас, я откачиваю за 4 дня, т.к. качаю не до обеда естественно, а до упору. И это с тремя помощьниками. Медогонки ручные.
И качать приходится каждый день, т.к. пока откачал последние ульи, первые уже снова надо качать.
Отсюда и потребность, во-первых, в электрической медогонке, а во-вторых, в увеличенном количестве рамок, которые могла бы открутить эта медогонка за 1 раз.
Покупать мне медогонку негде, а вот заказать ее изготовление можно устроить. Для этого надо только расчитать размеры, а купить лист нержавейки и проволку сейчас не проблема.

Вот я и хочу это слабое звено в своей работе устранить. Насколько я понял из теории (на практике не видел), радиальная медогонка для рамок на 300 не канает, вот поэтому и думаю о хордиальной на 6 рамок. Две такие электрические медогонки на моей пасеке позволили бы откачивать эти самые 60 ульев за 2 дня, при этом до обеда, чтобы не разбавлять запечатанный мёд нектаром.

И еще момент, который упустил, ведь откачиваются не магазинные рамки, хочу акцентировать внимание, а именно гнездовые! И с расплодом разного возраста в том числе!

Вот только отцентрировать будет немного сложней, крутить электроприводом пожалуй придется, перевозить и таскать малость накладней.

Это не та проблема, о которой стоит заботиться в первую очередь
Медогонка стоит на специальном основании, хорошо закреплена и мёд стекает во флягу, под которую вырыта яма.

Денис! Посмотри вот здесь информацию по 12 рамочной радиальной медогонке на рамку на 300:_http://www.pchelovod.info/index.php?showtopic=605&st=15&p=10169&#entry10169

Denis!

Откачка мёда происходит непосредственно на точке. Пасека кочевая. При этом откачка меда идет и пчелы в то же самое время носят мёд.

Денис! Я привел данные для стационарных условий и для работы одного человека на пасеке. Для других условий расчеты, очевидно, будут другие.
Рад бы поделиться своими медогонками, но высылать их больно далеко! "За морем телушка полушка, да перевоз рубль".

Медогонка, которой я пользуюсь она подходит и для рамки на 300. А по производительности чоень даже хорошая. Мы с сыном вдвоем за 4 дня окачиваем до 100 ульев. А это 2 - 2,5 тн меда. Самое главное рамки не переставляешь как в хордиальной, руками не крутиш. Пока рамки откачиваются распечатываешь рамки, готовишь их для откачки. Места она занимает немного, мощность 0,7 квт. Я очень доволе. н

Коллеги Приобрёл классную медогонку из нержавейки и решил переделать ротор на радиальную.При прорисовке получилось что влезет 28 полурамок. Это эквивалент примерно17 рамок Дадана. Вот вопрос какая моща двигла на постоянном токе необходима чтобы провернуть это хозяйство. Кто чего знает?

Непомню где точно я встречал информацию о медогонках с горизонтальным расположением вала \ротора\. Вопрос ----что это за зверь и с чем его едят? Там указывалась толщина в 15 см. Если кто то встречался ответьте пожалуйста, буду очень признателен.

Но диаметр устройства был, помнится, под 2 метра. Видел, где - не помню, энтузиазма данная конструкция лично у меня не вызвала

28 рамочная медогонка с горизонтальной загрузкойю
http://www.cowenmfg.com/Text/28framesystem.htm

Нда,MishaK! подход глобальный конечно, только вот на практике где ее у нас взять!

В Тамбовской облпчелоконторе. Правда всего 36 рамок за раз крутит
