С середины XIX столетия усилия пчеловодов были направлены на поиски оптимальных размеров рамок и соответствующих им типов ульев. Мнения разделились: одни предпочитали низкоширокие рамки, другие — узковысокие. Одним из сторонников узковысокой рамки был польский пчеловод Казимир Левицкий. Разработанные им ульи получили широкое распространение в Польше и на Украине. Популярности улья Левицкого способствовала простота работы с ним. Не нужны были ни вторые корпуса, ни надставки. При сборке гнезд на зиму достаточно было оставить шесть-семь сотов, заполненных кормом в верхней части, и успех обеспечен. Пчелы образуют клуб, диаметр которого примерно соответствует ширине рамки. Узкое и длинное гнездо хорошо согревают пчелы, что способствует интенсивному развитию семьи в ранневесенний период. Сложившееся к началу XX в. огромное разнообразие ульев остро поставило вопрос об их стандартизации и унификации. Состоявшийся в январе 1918 г. в Киеве съезд пчеловодов принял единые размеры и рекомендовал основные типы ульев под них. Установленные съездом размеры ульевых рамок (435х300; 435х230; 435х145 мм) строго соблюдаются и по сей день. Позднее, несколько модернизированный улей, предложенный К.Левицким, стал называться украинским. Первое его описание было сделано В.Ю.Шимановским в 1923 г. Украинский улей (рис. 1) состоит из корпуса, крыши, двух диафрагм, 16 гнездовых рамок и неотъемного дна. Длина корпуса 686 мм, ширина 381 и высота 507 мм.
Толщина передней и задней стенки 33 мм, боковых и дна — 28 мм. Стенки и дно собраны из отдельных делянок, сплоченных в рейку на клею. По углам стенки соединены в четверть. В правой стенке корпуса у дна сделана отдушина высотой 115 мм, закрываемая специальной крышкой
(втулкой). Сверху по наружной кромке корпуса выбран фальц глубиной 6 мм и шириной 16 мм для установки канта крыши, а на внутренней кромке передней и задней стенок фальц шириной 8 мм и глубиной 22 мм для плечиков рамок. В передней стенке прорезан леток высотой 15 мм и шириной 160-200 мм. Он смещен влево от центра, закрывается сеткой, откидывающейся вниз и служащей одновременно прилетной доской. В зависимости от применяемого метода пчеловождения в улье могут быть сделаны еще один-два летка. Крыша улья односкатная, прикрепляется петлями у высокой своей стороны к лицевой стенке улья. Крыша состоит из обвязки и щитка. Стенки обвязки соединены между собой в четверть. Толщина продольных стенок 33 мм, боковых — 28 мм. Щиток собран из
досок толщиной 22 мм, сплоченных в рейку. В боковых стенках обвязки прорезаны вентиляционные окна высотой 15 мм и шириной 100 мм, зарешеченные изнутри сеткой. Сверху щиток покрывается кровельной жестью с загнутыми книзу краями. Украинский улей комплектуется 16 рамками (300х435 мм) без постоянных разделителей. Верхний брусок имеет размер 330х22х8 мм, нижний — 312х12х8 мм и две боковые планки — 419х22х8 мм; размеры плечиков сколоченных рамок 15 мм. Нижняя планка прибивается к торцу боковых и выступает по бокам на 6 мм, образуя пристенные разделители. Диафрагмы служат для ограничения гнезда, а в случае необходимости и для разделения двух семей. Каждая представляет собой щиток, сплоченный из отдельных дощечек толщиной 13-20 мм. Подвешивается она в улье при помощи верхнего бруска на четвертях корпуса. К стенкам улья диафрагма прилегает вплотную, а от дна отстоит на 10 мм. При перевозках пчел боковая втулка заменяется рамочкой с сеткой для вентиляции. Улей на украинскую рамку ыпускается также с утепленными передней и задней стенками и неотьемным дном. Он рассчитан на 20 гнездовых рамок (435х300 мм). Боковые стенки и дно имеют толщину 35 мм. Передняя и задняя — двойные: внутренние стенки изготовляются из досок толщиной 25 мм, наружные — 15 мм. ежстенное пространство заполняется утепляющим материалом — соломой, стружкой и т.п. В передней стенке оборудованы два нижних и два верхних летка (рис. 2). Слева в боковой стенке — нижний леток на теплый занос. Высота летков 12 мм.

Сообщение отредактировал apika - Четверг, 24 Мая 2007, 15:47

Я вот, что подумал, по книгам мы кой-какую библиотеку подсобрали, а с чертежами у нас совсем плохо, даже общего вида, не говоря уже о деталировках по которым работать можно. Не начать ли нам работать в этом направлении? Подсобрать, что у кого есть, ну и дорисовать кто умеет

не говоря уже о деталировках по которым работать можно

Согласен полностью! Общий вид ульев и размеры наверное известны всем и найти при желании их не сложно, но детали? Обычно авторы книг их упускают, или не имеют собственного практического опыта изготовления и дальнейшего беспроблемного использования ульев и др. инвентаря.
Хотелось бы вынести на детальное обсуждение устройство нижних летковых заградителей, вкладышей и др. устройств. Необходимо найти дешевое и надежное решение быстрого откравания и закрывания нижнего летка (желательно на всю ширину передней стенки улья), причем при кочевке крупной пасеки летки должны быстро закрываться и открываться только по желанию пчеловода, исключая самопроизвольное открытие во время перевозки и несанкционированный выход пчел через возможные конструктивные щели и т. д. Прошу поделиться чертежами или описанием т. к. собрался самостоятельно изготовить партию ульев.

У меня так нижний леток.А для переноса подклиниваю с обоих сторон задвижку.

А меня отакие нижние летки

Эскизы прикрепленных изображений

Максим ну все же это не самый нижний, самый нижний он же в дне.
Но предложенная конструкция в принципе ничего.

Максим ну все же это не самый нижний, самый нижний он же в дне.
Но предложенная конструкция в принципе ничего.

Это у меня нижний, над дном сетка

А так кто Кенийским или Греческим ульем интересуентся то гляньте.

С такого улья отбирают наверное только сотовый?

На днях просматривал подшивку «Приусадебного хозяйства». Нашел в журнале за 1986 год клеточку Корпича. Думаю смастерить себе такую. Стандартные клеточки стерлитамакского завода не самые удобные, чего уж говорить про всякую пластмассовую дребедень. Сделал развертку для себя, потом подумал, что может кому еще сгодится. Когда решил разместить на форуме, пришла мысль: а не заявить ли новую тему под рабочим названием «Чертежи». По-моему, неплохая тема для самоделкиных.

Я не профи, так что если специи увидят огрехи в моих обозначениях, пусть не судят строго.

Может кому сгодится кореловский файл, в котором я рисовал, но не знаю как его прикрепить: мне сообщается "Ошибка загрузки. У вас нет прав для загрузки файла с таким расширением"

Сообщение отредактировал veroller - Среда, 08 Ноября 2006, 20:59

Эскизы прикрепленных изображений

но не знаю как его прикрепить: мне сообщается "Ошибка загрузки

Любой файл можно прикрепить, предварительно заархивировав его. Раньше вроде было так.

Вот это я лопухнулся! Просто файлик очень небольшой, и мне архивировать его даже в голову не пришло. Спасибо, Пчеломор. Мне стыдно.

Прикрепленные файлы
 развертка_клеточки.rar ( 43,69 килобайт ) Кол-во скачиваний: 2964

Я работаю в CorelDraw CorelDRAW и bCAD`е (САПР для мебельщиков).

Хочу поделиться опытом изготовления той клеточки, с которой начал тему.


Эскизы прикрепленных изображений

Я работаю в CorelDraw CorelDRAW

я работаю в одном из них

Во-первых, я изначально взял жесткий материал оцинковка 0,4 мм. Развертку сделал качественно (очень старался), но аккуратно выштамповать внутренние вырезы такого размера оказалось для меня нереальным. При ударе сапожного ножа прорезь появляется, но плоскость заминается. Попробовал вырезать внутренние окошечки ножницами по металлу (у меня хорошие «Центринструмент») – нет. Кроме того, согнуть три мм края под прямым углом весьма и весьма сложно. Бросил недорезанную. Результат запечатлел для современников и потомков.

Может это я такой жестянщик. Те, кто лучше меня понимают тонкости жестяных работ, поделитесь технологией. В принципе, такую клеточку можно забабахать, но брать для нее жестянку от пива.

А потом я припомнил, что летом мне показывали самодельную клеточку. Она так же как и клеточка Корпича, имеет боковую задвижку, но сделана очень просто. На работе три часа пыжился – творил эскиз. Вот такой.


Эскизы прикрепленных изображений

veroller , я бы сначала согнул жестянку целую на каком-нибудь объёмном шаблоне (из твёрдого дерева, например), а потом, не снимая его - просёк окошки острой стамеской.

Хороший совет. Я продолжу.

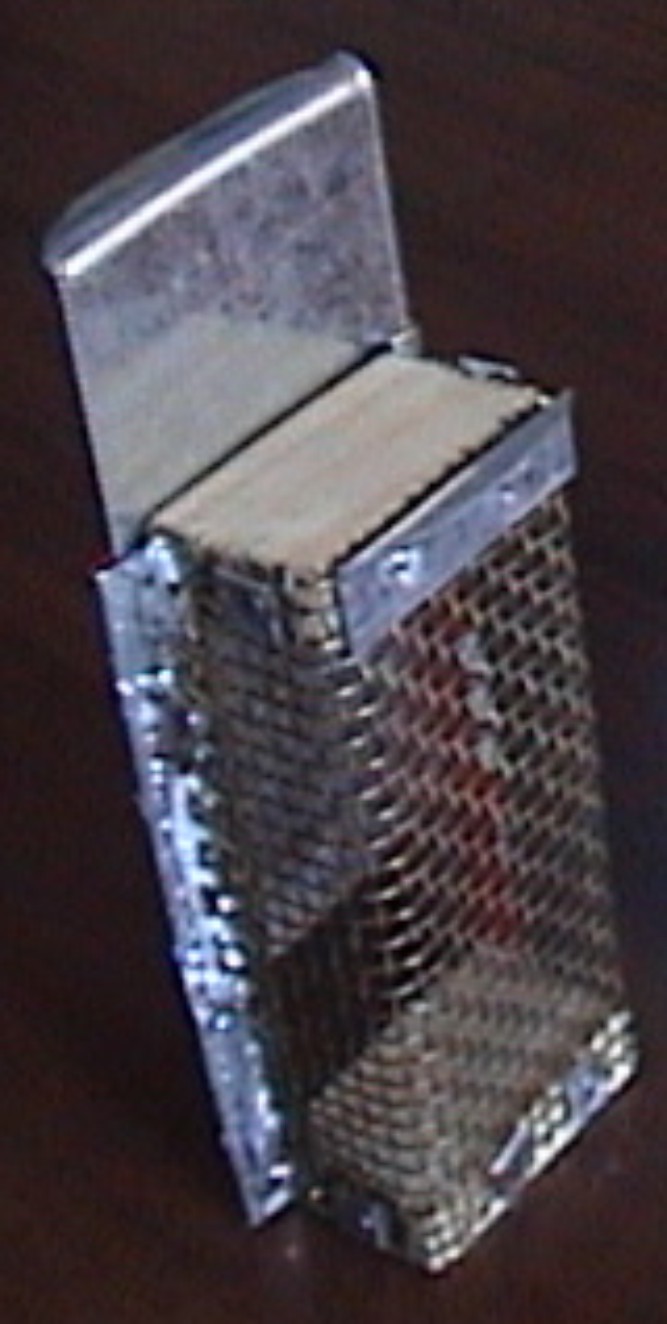

Назавтра пришел домой и вечерком за три часа вытянул клеточку из мира эйдосов в наш проявленный мир. Справедливости ради хочу обозвать ее клеточкой Шевкопляса – по фамилии человека, у которого ее подглядел.


Эскизы прикрепленных изображений
