С середины XIX столетия усилия пчеловодов были направлены на поиски оптимальных размеров рамок и соответствующих им типов ульев. Мнения разделились: одни предпочитали низкоширокие рамки, другие — узковысокие. Одним из сторонников узковысокой рамки был польский пчеловод Казимир Левицкий. Разработанные им ульи получили широкое распространение в Польше и на Украине. Популярности улья Левицкого способствовала простота работы с ним. Не нужны были ни вторые корпуса, ни надставки. При сборке гнезд на зиму достаточно было оставить шесть-семь сотов, заполненных кормом в верхней части, и успех обеспечен. Пчелы образуют клуб, диаметр которого примерно соответствует ширине рамки. Узкое и длинное гнездо хорошо согревают пчелы, что способствует интенсивному развитию семьи в ранневесенний период. Сложившееся к началу XX в. огромное разнообразие ульев остро поставило вопрос об их стандартизации и унификации. Состоявшийся в январе 1918 г. в Киеве съезд пчеловодов принял единые размеры и рекомендовал основные типы ульев под них. Установленные съездом размеры ульевых рамок (435х300; 435х230; 435х145 мм) строго соблюдаются и по сей день. Позднее, несколько модернизированный улей, предложенный К.Левицким, стал называться украинским. Первое его описание было сделано В.Ю.Шимановским в 1923 г. Украинский улей (рис. 1) состоит из корпуса, крыши, двух диафрагм, 16 гнездовых рамок и неотъемного дна. Длина корпуса 686 мм, ширина 381 и высота 507 мм.
Толщина передней и задней стенки 33 мм, боковых и дна — 28 мм. Стенки и дно собраны из отдельных делянок, сплоченных в рейку на клею. По углам стенки соединены в четверть. В правой стенке корпуса у дна сделана отдушина высотой 115 мм, закрываемая специальной крышкой
(втулкой). Сверху по наружной кромке корпуса выбран фальц глубиной 6 мм и шириной 16 мм для установки канта крыши, а на внутренней кромке передней и задней стенок фальц шириной 8 мм и глубиной 22 мм для плечиков рамок. В передней стенке прорезан леток высотой 15 мм и шириной 160-200 мм. Он смещен влево от центра, закрывается сеткой, откидывающейся вниз и служащей одновременно прилетной доской. В зависимости от применяемого метода пчеловождения в улье могут быть сделаны еще один-два летка. Крыша улья односкатная, прикрепляется петлями у высокой своей стороны к лицевой стенке улья. Крыша состоит из обвязки и щитка. Стенки обвязки соединены между собой в четверть. Толщина продольных стенок 33 мм, боковых — 28 мм. Щиток собран из
досок толщиной 22 мм, сплоченных в рейку. В боковых стенках обвязки прорезаны вентиляционные окна высотой 15 мм и шириной 100 мм, зарешеченные изнутри сеткой. Сверху щиток покрывается кровельной жестью с загнутыми книзу краями. Украинский улей комплектуется 16 рамками (300х435 мм) без постоянных разделителей. Верхний брусок имеет размер 330х22х8 мм, нижний — 312х12х8 мм и две боковые планки — 419х22х8 мм; размеры плечиков сколоченных рамок 15 мм. Нижняя планка прибивается к торцу боковых и выступает по бокам на 6 мм, образуя пристенные разделители. Диафрагмы служат для ограничения гнезда, а в случае необходимости и для разделения двух семей. Каждая представляет собой щиток, сплоченный из отдельных дощечек толщиной 13-20 мм. Подвешивается она в улье при помощи верхнего бруска на четвертях корпуса. К стенкам улья диафрагма прилегает вплотную, а от дна отстоит на 10 мм. При перевозках пчел боковая втулка заменяется рамочкой с сеткой для вентиляции. Улей на украинскую рамку ыпускается также с утепленными передней и задней стенками и неотьемным дном. Он рассчитан на 20 гнездовых рамок (435х300 мм). Боковые стенки и дно имеют толщину 35 мм. Передняя и задняя — двойные: внутренние стенки изготовляются из досок толщиной 25 мм, наружные — 15 мм. ежстенное пространство заполняется утепляющим материалом — соломой, стружкой и т.п. В передней стенке оборудованы два нижних и два верхних летка (рис. 2). Слева в боковой стенке — нижний леток на теплый занос. Высота летков 12 мм.

Сообщение отредактировал apika - Четверг, 24 Мая 2007, 15:47

Лежак cвоими руками
При наличии несложного столярного инструмента, материала и некоторых навыков улей можно изготовить собственноручно.
1. Из строганых, лучше шпунтованных досок (можно и с отобранной четвертью) толщиной 20(25) и длиной 620, желательно на клею, но необязательно, набрать два щита. Ширина щита определяется из расчёта 37хn, где n - количество рамок. (Рис. 1)
2. К этим щитам, поперёк, отступив снизу на толщину досок дна, прибиваются доски толщиной 35, длиной равной ширине набранных щитов, а по высоте 330. Предварительно сделать выборку для плечиков рамок. (Рис. 2)
3. Из досок на 40 или 50, шпунтованных, длиной 520, набирается и прибивается дно. (Рис. 3)
4. Торцевые стенки одинарные, в четверть или шпунт, со съёмной доской у дна для доступа под рамки.
5. Снаружи поверху прибивается поясок из рейки, на нём будет стоять подкрышник.
6. По месту сколачивается подкрышник. Его высота должна допускать постановку второго магазина. Крепится на петлях. При открывании фиксируется шарниром. В подкрышнике прорезаются вентиляционные щели по 30см.кв. каждая, с четырёх сторон. Поскольку магазины ставятся внутрь, их можно делать из фанеры или ДВП.
7. Крыша. Самый простой вариант – лист 10мм фанеры, можно набрать и из досок. Не скупиться на напуск.

Для любителей особо утеплённых ульев: можно сначала к щитам прибить раму из брусков 35х35 размером (37хn)х330, заполнить её утеплителем и зашить тонкими досками. Предусмотреть установку в раме дополнительных брусков, сквозь которые пройдут летки. Вместо выборки для плечиков рамок верхнюю доску сместить вниз на 10мм. (Рис. 4)

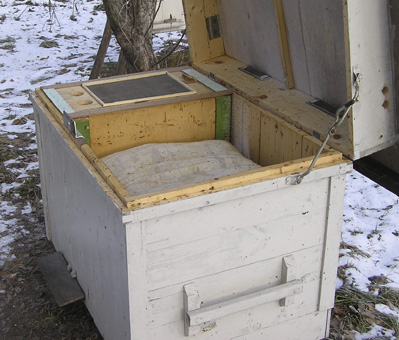

На стационарной пасеке предпочтительней большие лежаки с карманом на 8-9 рамок и основным отсеком на 16-18 с летками в разные стороны. Разделительную стенку между отделениями нужно делать в полный рост улья, иначе трудно избежать визитов пчёл из семьи в семью. Крышка меньшего отделения делается с большим зарешёченным окном, чтобы не копилась влага. (Фото 1) В разделительной доске у дна просверливается отверстие диаметром 20мм или делается небольшая щель. Оснастив этот проход заслонкой, можно организовать противороевй отводок и получить молодую матку. (См. cтатью «Противороевой отводок, совмещённый с выводом молодой матки»http://www.beeinbg.narod.ru/vjarov_72.htm.)
На случай, если понадобится перегнать лётную пчелу из кармана в основную семью, в задней стенке неплохо иметь небольшой дополнительный леток в основное отделение. (Фото 2.) (Черта на фото показывает положение разделительной доски)
