Поэкспериментировал сегодня, спасибо Пуху. Разобрал движок, вывел провода с катушек возбуждения. При параллельном соединении, обороты упали существенно, а вместе с ними и ток запуска, двигатель стал запускается быстрее, крутящий момент вырос прилично (рукой за шкив при запуске удерживаю с большим трудом, при последовательном соединении удерживать легче). Под нагрузкой (на медогонке) думаю ток возрастёт незначительно, и возможно будет меньше чем при последовательном соединении (надо пробовать). Ток Х.Х. возрос примерно на 0,5 - 1А (точно измерить нечем, амперметр на 4А, при параллельном зашкаливает немного, при последовательном в районе 4А) Из недостатков как и говорил Пух - греется, но терпимо, после 20 минут работы - рука терпит.

Ну наконец мехчасть доделал. Дно на медогонке пришлось переклёпывать. А так вроде трудностей не возникло.

Обмотка возбуждения параллельно.
При пустом роторе и дохлом аккумуляторе рвет с места как дурак нагрузки не чувствует, ремень натянут нормально а пробуксовка при старте все равно есть.
После 5 минут работы (потом акум 40А/Ч сдох) ОВ не нагрелась вообще, правда в гараже -10
Ну и обороты ротора медогонки слишком большие не смотря на паралельное возбуждение и дохлый аккумулятор.

Сообщение отредактировал altaichar - Воскресенье, 16 Января 2011, 12:59

[Valerian2]

Рассматриваю 2 варианта.
Приварить ушки-фланцы к этому картриджу и использовать имеющееся крепление. Высоковато шкив будет торчать.
Сделать новую балку и заварить в нее этот картридж симметрично: половину вниз в медогонку, а торчать вверх будет вторая половина. Пока думаю. hmm.gif

Посмотри как я смастерил этой зимой, может что для себя увидишь.
раньше 5 лет качал медогонкой сдеданной на скорую руку так сказать, хотя тоже повозиться с ней пришлось пару недель. и Шкив был наверху, неудобно было всегда надо было шкив откручивать, чтобы рамки поменять. Эта та что в красной бочке была со шкивом наверху. Теперь зимой переделал Бочку на нержавейку (сын сварил) и мотор со шкивом установил снизу. Никаких сальников внизу не использовал, а просто наварил на дно внутри стакан высотой 120мм, диаметром 60мм и через него пропустил вал который внизу проходит через подшибник закреплённый на корпусе медогонки.

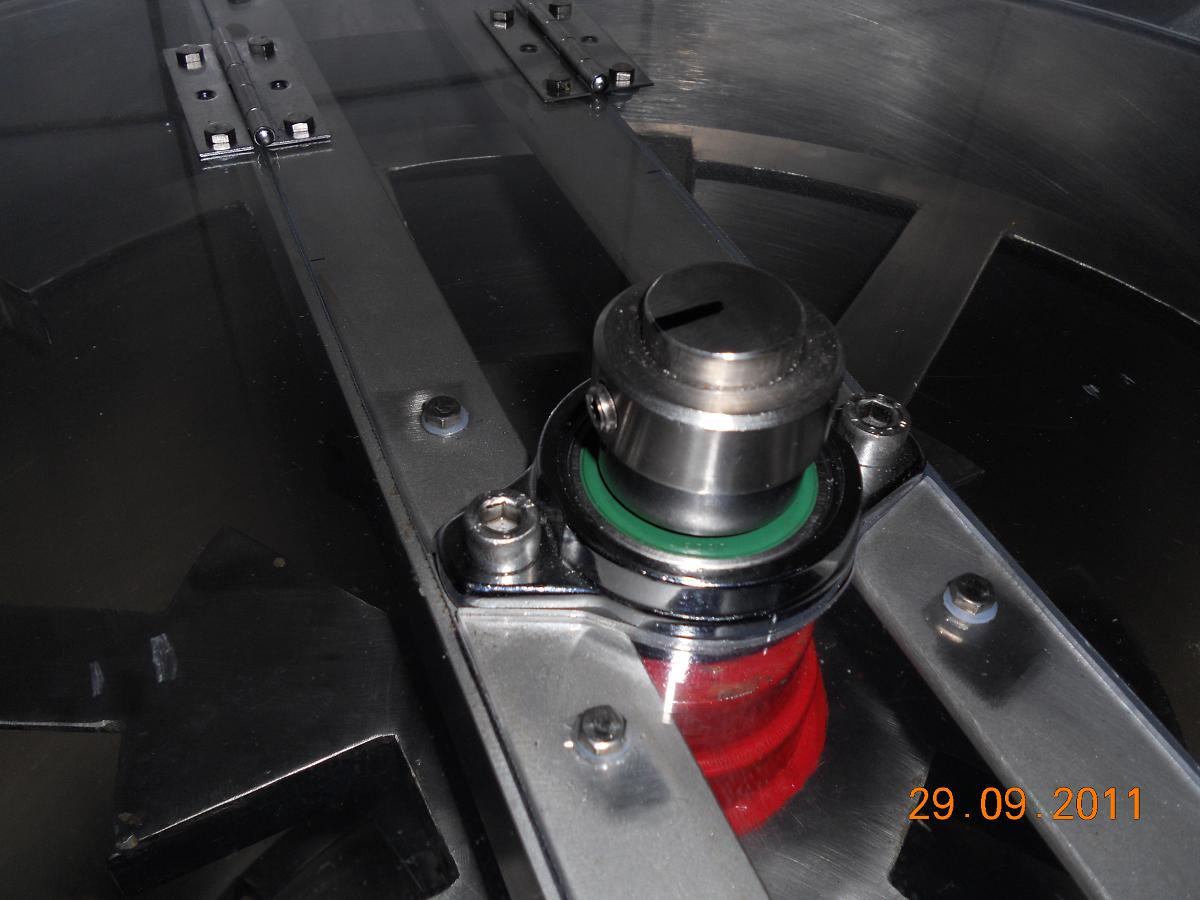

Сверху вал тоже проходит через подшибник закреплённый на рамке, которая по краям крепится с каждой стороны двумя м8 болтами. Сам вал чтобы не сосколзнул вниз, на нём сидит сверху над подшибником кольцо со стопорным винтом. На валу просверлена ямка под стопорный болт. Так же на использованных качающихся подшибниках с внутенним диаметром 30мм, на них сверху тоже с завода предусмотренны эксцентрические зажимные втулки и они тоже стопорятся винтами к валу (на верхнем и нижнем подшибниках). Сам барабан у меня отцентрирован очень хорошо, так что можно на все обороты в незагруженном состоянии включать, как в стиральной машине. Медогонка раньше работала только с регулировкой оборотов от руки и реверс. Теперь возможность и от руки и полный автомат с тремя ступенями скоростей в одну сторону, 4 остановка, 5 реверс и в другую сторону, 6.7.8.9 повышение скорости. 10 ступень остановка и сигнал с повторами через 15 сек. Если генератор импульсов установлен на 20 секунд, то отрабатывает программа за три с небольшим минуты. Циклы можно ставить от 1 секунды до 45 секунд.
Барабан предусматривает работу с рамками 141мм-185мм, как радиальная и от регулировкой оборотов от руки с тремя касетами под рамки на 300мм как хордильная, сначала одну сторону потоим другую.

Посмотри как я смастерил этой зимой

Посмотри как я смастерил этой зимой

для себя увидишь.

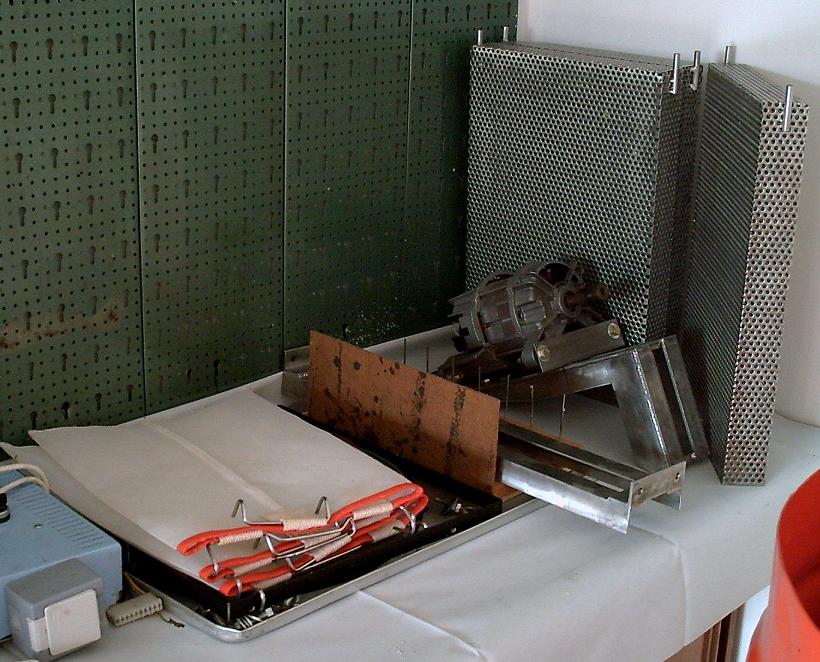

касеты в углу на столе стоят, кверногами.рядом лежат 3 мешка с кручками из нейлона, их у нас в магазине для пчеловодов продают. В них в конце закладываю крышечки после открытия рамок и они вешаються в касеты и выганяються так что остаётся сухой воск. Рамка с нержавейки ещё от старой модели, в новой бочке другую сделал.

Сообщение отредактировал Valerian2 - Четверг, 29 Сентября 2011, 16:55
