> Механические передачи для медогонок, Всё про механику передачи от движка до ротора

Подписка на тему | Сообщить другу | Версия для печати
altaichar    Skype
Воскресенье, 16 Января 2011, 12:48
Сообщение #1





Ульи: Рут
Порода пчёл: краинка, карника
Пчело-стаж: 15-20 лет
Пчелосемей: 100-150
Регион нахождения пасеки: Россия, Алтайский край

[>]


Цитата(altaichar @ Вторник, 21 Декабря 2010, 21:32)
Поэкспериментировал сегодня, спасибо Пуху. Разобрал движок, вывел провода с катушек возбуждения. При параллельном соединении, обороты упали существенно, а вместе с ними и ток запуска, двигатель стал запускается быстрее, крутящий момент вырос прилично (рукой за шкив при запуске удерживаю с большим трудом, при последовательном соединении удерживать легче). Под нагрузкой (на медогонке) думаю ток возрастёт незначительно, и возможно будет меньше чем при последовательном соединении (надо пробовать). Ток Х.Х. возрос примерно на 0,5 - 1А (точно измерить нечем, амперметр на 4А, при параллельном зашкаливает немного, при последовательном в районе 4А) Из недостатков как и говорил Пух - греется, но терпимо, после 20 минут работы - рука терпит.
*


Ну наконец мехчасть доделал. Дно на медогонке пришлось переклёпывать. А так вроде трудностей не возникло.
Прикрепленное изображениеПрикрепленное изображение
Обмотка возбуждения параллельно.
При пустом роторе и дохлом аккумуляторе рвет с места как дурак нагрузки не чувствует, ремень натянут нормально а пробуксовка при старте все равно есть.
После 5 минут работы (потом акум 40А/Ч сдох) ОВ не нагрелась вообще, правда в гараже -10 biggrin.gif
Ну и обороты ротора медогонки слишком большие не смотря на паралельное возбуждение и дохлый аккумулятор.

Сообщение отредактировал altaichar - Воскресенье, 16 Января 2011, 12:59
OFF Карточка Приват
Наверх

 Ответить Открыть тему Создать опрос
Ответов
vvs1111
Пятница, 30 Сентября 2011, 16:01
Сообщение #2


Незарегистрированный пользователь



[>]

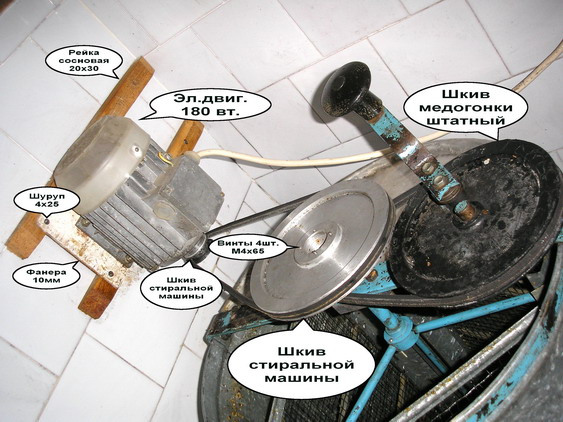

Уважаемый Савин !
Может быть пригодится Вам мой вариант. Никаких токарных работ. Откачаны десятки тонн, ни единой поломки, лишь лет семь назад менял ременьПрикрепленное изображение
Наверх

Сообщения этой темы
altaichar   Механические передачи для медогонок   Воскресенье, 16 Января 2011, 12:48
crazy_max   Какие сейчас диаметры шкивов? И на каких сгорел?   Воскресенье, 16 Января 2011, 23:47
altaichar   Большой 24см маленький 4см. С маленьким наверное ...   Понедельник, 17 Января 2011, 8:05
crazy_max   А зачем малый шкив стачивать, если оборотов и так...   Понедельник, 17 Января 2011, 12:15
altaichar   оборотов как раз с избытком, думал посчитать, не у...   Понедельник, 17 Января 2011, 12:52
crazy_max   24/4=6. 1500/6=250. 24/3=8 1500/8=187.5 Что тут е...   Понедельник, 17 Января 2011, 12:55
rn3qng   Тахометр делать будем? :hmm: :hi:   Понедельник, 17 Января 2011, 12:58
altaichar   Да, ник не соответствует хозяину :hmm: Может это...   Понедельник, 17 Января 2011, 15:10
CHIBIS   Такие привода делает у нас умелец всем желающим.В...   Понедельник, 17 Января 2011, 15:35
rn3qng   Да его просто делать... Можно цифровой, а можно ...   Понедельник, 17 Января 2011, 15:46
crazy_max   altaichar обороты на большом шкиве и на роторе ме...   Понедельник, 17 Января 2011, 15:54
udod   в обмотку статора подайте регулируемое напряжение...   Понедельник, 17 Января 2011, 16:15
НиколайГ   Вопрос стоял о тахометре. Я поступал следующим обр...   Понедельник, 17 Января 2011, 16:42
VVG   У меня 180-190 об мин и думаю хватит. Зачем 250-...   Понедельник, 17 Января 2011, 19:47
altaichar   ВО! А я то пытался обороты ротора посчтать. Г...   Понедельник, 17 Января 2011, 20:00
Zemec   VVG, 4 метки за сек. не много ли для глаз? :)   Понедельник, 17 Января 2011, 20:04
Zemec   altaichar, сейчас у Вас правильно выбраны диаметры...   Понедельник, 17 Января 2011, 20:25
VVG   Тогда за минуту в 60 раз больше... Скорость около...   Понедельник, 17 Января 2011, 21:23
rn3qng   Цифровой можно не калибровать... аналоговый - да....   Понедельник, 17 Января 2011, 21:23
НиколайГ   Zemec 4 в секунду даже на шкиву уже 240 об/мин. ,...   Вторник, 18 Января 2011, 9:14
пух   разобраться надо, почему так получилось.Экспериме...   Среда, 19 Января 2011, 17:29
altaichar   Спасибо за поддержку. Но завтра пойду к токарю, т...   Среда, 19 Января 2011, 18:24
саша б   а их и не бывает большой шкив в стиралках плоский...   Среда, 19 Января 2011, 20:17
пух   А как же с экспериментами ? неужели бросиш на по...   Среда, 19 Января 2011, 20:23
VVG   Хороший спор вы затеяли хлопцы, Очень заинтересов...   Среда, 19 Января 2011, 22:47
altaichar   А можно фото приспособы? Тоже думаю, что-то похож...   Четверг, 20 Января 2011, 6:19
altaichar   Про поликлиновый так и написано пригоден для больш...   Четверг, 20 Января 2011, 9:23
alexsandril   И ротор медогонки, и ось двигателя должны быть на...   Четверг, 20 Января 2011, 12:31
саша б   ниже попробую дать ссылку на этой странице пух вы...   Четверг, 20 Января 2011, 19:12
саша б   еще фото на большом шкиве полоски от ремня сам шки...   Четверг, 20 Января 2011, 21:39
VVG   Доделаю, погоняю в работе, выставлю. Пока сырой в...   Пятница, 21 Января 2011, 0:22
altaichar   Спасибо огромное :beer: А какой диаметр шкивов? ...   Пятница, 21 Января 2011, 6:34
rn3qng   бочкообразность шкивов не даёт ему соскочить. Хор...   Пятница, 21 Января 2011, 7:27
CHIBIS   У нас мужик делает на заказ привода с упл.кольцам...   Пятница, 21 Января 2011, 18:40
саша б   :dance2: :friends: ее наглаз почти не видно...   Пятница, 21 Января 2011, 20:22
ВЛАДМИР   Использовал уплотнительные кольца для привода медо...   Суббота, 22 Января 2011, 11:51
Ученик   наверное ставите б\у,четыре года крутят,и ещ...   Суббота, 22 Января 2011, 18:22
Казанцев Николай   (Владимир) Двухступенчатая передача - излишество....   Суббота, 22 Января 2011, 20:46
ВЛАДМИР   Да вроде на складе брал, может старые уже были. :d...   Суббота, 22 Января 2011, 20:46
rn3qng   Доброй беседы зашедшему в эту тему! В ней разр...   Суббота, 22 Января 2011, 23:00
Bee happy   Самая короткая и простая передача - прямая с вала ...   Суббота, 22 Января 2011, 23:20
Дрон   Только тут роль двигателя выполняет одна человече...   Суббота, 22 Января 2011, 23:37
rn3qng   Движок высокомоментный нужен, и никаких передач, ...   Суббота, 22 Января 2011, 23:38
Bee happy   Интересно, ременной привод. Как на ручном стартёр...   Суббота, 22 Января 2011, 23:41
rn3qng   а я знаю... :D :hi:   Суббота, 22 Января 2011, 23:46
bulbach   Саша Здравствуй. У меня вопрос, как говорится для...   Воскресенье, 23 Января 2011, 11:13
саша б   я таких фото не грузил но слетать не будет и тяну...   Воскресенье, 23 Января 2011, 13:25
IRINA   Муж сшил в кольцо ремень из сыромятной кожи(гужа)....   Среда, 06 Апреля 2011, 10:55
rn3qng   "Зингер"!!! :) :hi:   Среда, 06 Апреля 2011, 11:00
саша б   знаю что для этих ремней использовали канифоль чт...   Среда, 06 Апреля 2011, 20:15
rn3qng   Натирали. :hi:   Среда, 06 Апреля 2011, 20:19
Bee happy   Спиртовым раствором.   Четверг, 07 Апреля 2011, 0:13
rn3qng   Bee happy так бы и сказал - флюсом "ёлочка...   Четверг, 07 Апреля 2011, 6:54
пух   Для кожаных ремней варили мазилку из сала и каниф...   Пятница, 08 Апреля 2011, 20:21
Савин   Хреново радисту среди механиков. Вот, думаю, тема ...   Среда, 28 Сентября 2011, 14:05
vvs1111   Уважаемый Савин ! Обратите внимание на шкивы ...   Среда, 28 Сентября 2011, 14:12
rn3qng   от двигла до редуктора какая передача? :hmm: ...   Среда, 28 Сентября 2011, 14:22
HOST   Савин, нафига думать? [b][color=blue]Читай здесь...   Среда, 28 Сентября 2011, 14:25
Савин   HOST Опять электрика! :beer: Хочу все таки ...   Среда, 28 Сентября 2011, 15:33
HOST   И как я это не заметил... старею видать... :D ...   Среда, 28 Сентября 2011, 16:01
саша б   имелись в виду стиралки автоматы вот шкив ремень ...   Среда, 28 Сентября 2011, 22:09
Савин   Похожие с моими проблемы описывали alex250 и kale...   Четверг, 29 Сентября 2011, 3:29
rn3qng   Можно... У меня токарный в подвале... дома... В п...   Четверг, 29 Сентября 2011, 6:27
Савин   Убедил. Начал оглядываться :crazy: Не буду исклю...   Четверг, 29 Сентября 2011, 11:10
rn3qng   В смысле мне чертежи поискать - "на мою...   Четверг, 29 Сентября 2011, 11:20
Савин   Вот начал смотреть внимательней на авто-мото-вело...   Четверг, 29 Сентября 2011, 13:38
rn3qng   а к траверсе как картридж крепить будешь? :hmm: ...   Четверг, 29 Сентября 2011, 13:42
Савин   Теперь вот думаю, что отцентрировать ротор и мою с...   Четверг, 29 Сентября 2011, 14:08
rn3qng   Сможешь - сделай вал свободнее, пускай "бол...   Четверг, 29 Сентября 2011, 14:28
Савин   Ты прав :friends: Вот вспомнил, что у меня целы...   Четверг, 29 Сентября 2011, 15:13
vvs1111   Уважаемый Савин! Пробовал, получается, но быс...   Четверг, 29 Сентября 2011, 16:11
Valerian2   Посмотри как я смастерил этой зимой, может что д...   Четверг, 29 Сентября 2011, 16:50
rn3qng   Inna - в "медогонках" фотка есть этог...   Четверг, 29 Сентября 2011, 20:59
Савин   Не-е .. У Инны дрель вертикально стоит и редуктор...   Пятница, 30 Сентября 2011, 3:09
rn3qng   плохо она поведёт.. "как художник художнику...   Пятница, 30 Сентября 2011, 6:35
Савин   Время есть, но так как у Valerian2 (http://www.p...   Пятница, 30 Сентября 2011, 10:52
rn3qng   а ты лучше сделай! "Не красивый самолёт ...   Пятница, 30 Сентября 2011, 11:42
Valerian2   да нет токарный станок чтобы изготовить такую м...   Пятница, 30 Сентября 2011, 11:54
rn3qng   Савин вроде помпа - посмотри: http://www.pchelovod...   Пятница, 30 Сентября 2011, 12:09
vvs1111   Уважаемый Савин ! Может быть пригодится Вам мо...   Пятница, 30 Сентября 2011, 16:01
HOST   vvs1111, шибко крепко прикручен эл. двигатель к б...   Пятница, 30 Сентября 2011, 17:01
Valerian2   решение действительно не ордирарное, мотор закре...   Суббота, 01 Октября 2011, 10:36
vvs1111   Уважаемый Valerian2 Не только. Штатный привод с ...   Суббота, 01 Октября 2011, 10:44
саша б   а шкив?если он со стиралки то с какой? видел я их...   Суббота, 01 Октября 2011, 16:06
vvs1111   Уважаемый саша б ! Было бы очень странно если...   Суббота, 01 Октября 2011, 16:34
HOST   саша б, "кочерга", выполняет роль ревер...   Суббота, 01 Октября 2011, 16:56
пух   Кажется , при подразумеваемом отсутствии трехфазн...   Воскресенье, 02 Октября 2011, 9:14
саша б   мог бы если бы разговор велся между нами но когда...   Воскресенье, 02 Октября 2011, 16:10
vvs1111   Уважаемый саша б В следующем Вашем сообщении наде...   Воскресенье, 02 Октября 2011, 16:15
саша б   да согласен и еще форумчане стараются не врать ,а...   Воскресенье, 02 Октября 2011, 16:34
HOST   саша б, шкив на медогонке vvs1111, выполняет еще ...   Воскресенье, 02 Октября 2011, 17:08
dm.medvedev73   Прикольно тут у вас ! :beer: В виду небольших...   Вторник, 04 Октября 2011, 0:44
dm.medvedev73   [attachmentid=39726][attachmentid=39727] Где стоял...   Вторник, 04 Октября 2011, 1:08
rn3qng   Выкидывай... Было такое дело - "жигулёвские...   Вторник, 04 Октября 2011, 6:31
dm.medvedev73   Ага.   Вторник, 04 Октября 2011, 7:39
dm.medvedev73   Во чё нарыл,может тоже кому пригодится - http://ww...   Вторник, 04 Октября 2011, 23:34
HOST   dm.medvedev73, стенку выкладывать плиткой не обяз...   Среда, 05 Октября 2011, 6:38
vvs1111   Уважаемый dm.medvedev73 Прежде чем начать фундам...   Среда, 05 Октября 2011, 11:16
Nik   Прийдется повторятся- на точке выкладывал, не вло...   Среда, 05 Октября 2011, 22:50
саша б   ну тут все понятно сделано аккуратно для себя хот...   Среда, 05 Октября 2011, 23:26
