[ Древовидный ] · Стандартный · Линейный Механические передачи для медогонок, Всё про механику передачи от движка до ротора

Поэкспериментировал сегодня, спасибо Пуху. Разобрал движок, вывел провода с катушек возбуждения. При параллельном соединении, обороты упали существенно, а вместе с ними и ток запуска, двигатель стал запускается быстрее, крутящий момент вырос прилично (рукой за шкив при запуске удерживаю с большим трудом, при последовательном соединении удерживать легче). Под нагрузкой (на медогонке) думаю ток возрастёт незначительно, и возможно будет меньше чем при последовательном соединении (надо пробовать). Ток Х.Х. возрос примерно на 0,5 - 1А (точно измерить нечем, амперметр на 4А, при параллельном зашкаливает немного, при последовательном в районе 4А) Из недостатков как и говорил Пух - греется, но терпимо, после 20 минут работы - рука терпит.

Ну наконец мехчасть доделал. Дно на медогонке пришлось переклёпывать. А так вроде трудностей не возникло.

Обмотка возбуждения параллельно.
При пустом роторе и дохлом аккумуляторе рвет с места как дурак нагрузки не чувствует, ремень натянут нормально а пробуксовка при старте все равно есть.
После 5 минут работы (потом акум 40А/Ч сдох) ОВ не нагрелась вообще, правда в гараже -10
Ну и обороты ротора медогонки слишком большие не смотря на паралельное возбуждение и дохлый аккумулятор.

Сообщение отредактировал altaichar - Воскресенье, 16 Января 2011, 12:59

Уважаемый dm.medvedev73
Прежде чем начать фундаментные работы посмотрите фото

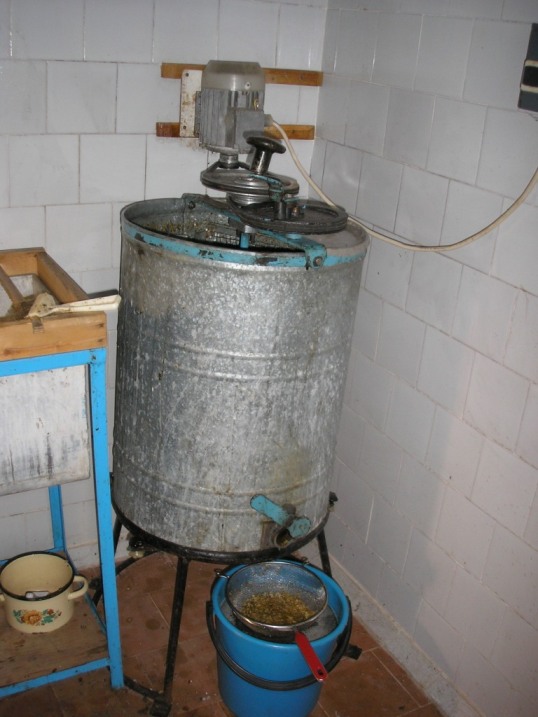

Крепление основания медогонки к полу выполнено 4 шурупами 4х40 в полиэтиленовый дюбельф10мм.

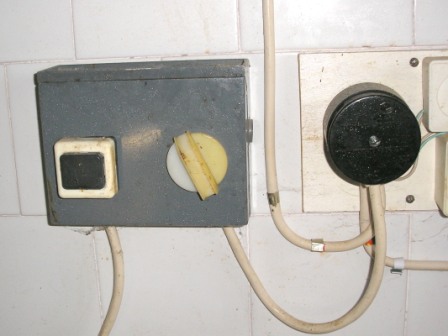

Пульт управления состоит из реле времени РВ-6 от стиральной машины, кнопки звонковой, включенной параллельно контактам реле времени в цепи управления пускателя эл.двигателя 0-й величины, смонтированной внутри коробки.
Кнопка необходима для управления двигателем при откачке сот в черновом (разгрузочном) режиме. После черновой откачки, длящейся обычно 15-20 сек, включаете реле на необходимое Вам время.
Систему управления скоростью вращения двигателя считаю излишней. В свое время собрал амплитудно-частотный регулятор из элементной базы тех лет позаимствовав схему из журнала "Радио", но быстро "выбросил" за ненадобностью. Если же Вы хотите все же иметь регулирование чисел оборотов, рекомендую регулятор VFD007L21A (http://www.elprivod.ru/vfd_l/). Имею такой в другой установке.Шикарнейшая вещь, и исполнение и компактность, эргономичность вызывает восхищение. Недостаток один - цена около 200 у.е.
Самая ненадежная вещь в этой установке - собственно сама медогонка (г.Стерлитамак). Столько заводского брака не видел ни в одном изделии.
С уваженнием

я понял медогонку можно и от руки вращать на передвижной пасеке,

Уважаемый Valerian2 !
В кочевой будке точно так же, только вместо эл.двигателя - автомобильный генератор.
