Владмир использует 40 ватт для радиальной шестирамочной медогонки,

Радиальную -это круто!!!Может там ступенчатая передача,а у меня просто ремень с мотора на шкив медогонки.

Какую рабочую частоту ШИМки применить?
Сегодня пробовал с магазинной,вроде там 500 Гц,мотор"поёт".
Есть статья о переделке её на частоту 22 кГц,для мотора отопителя,как думают спецы-стоит увеличивать частоту или и так сойдёт?
А так,при испытании,обороты регулирует,но ток с нагрузкой потребляет 6 А.
Мотор 40 Вт.

в чем заключается переделка со втулок на подшипники "газелевского моторчика ?

Ну начали... С Богом!
Телодвижение первое:
1. Приобретаем подшипники 608-22 ( 22х7х8) - 8мм внутри.

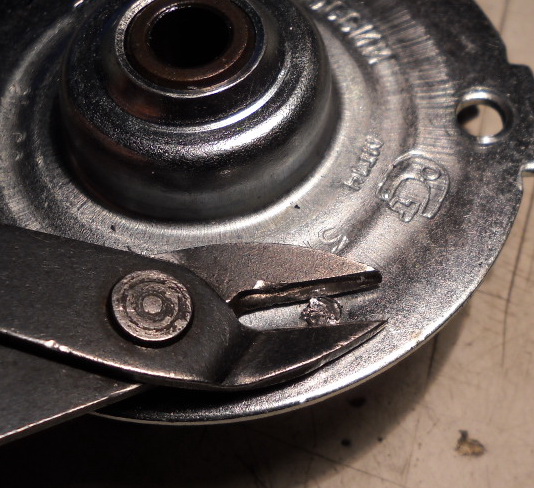

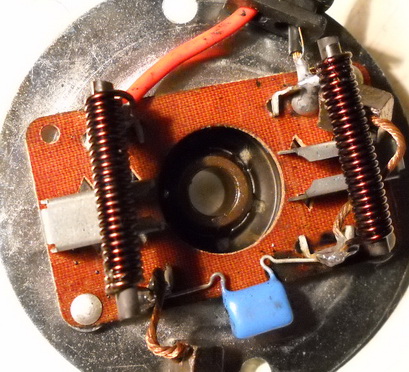

2. Разбираем ( щека с траверсой - файл 11) движок и демонтируем( файлы - 12, 13) траверсу, любым удобным методом - заклёпки алюминиевые. Обращаем внимание - как она стоит относительно щеки корпуса. Потом - в таком же положении и смонтируем.

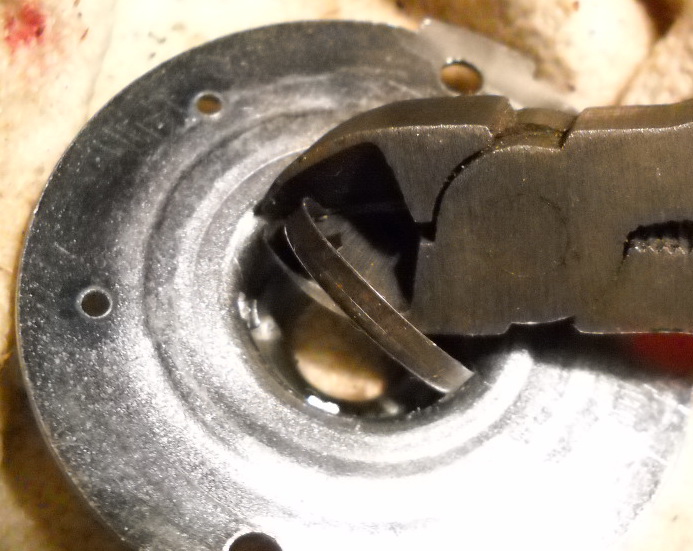

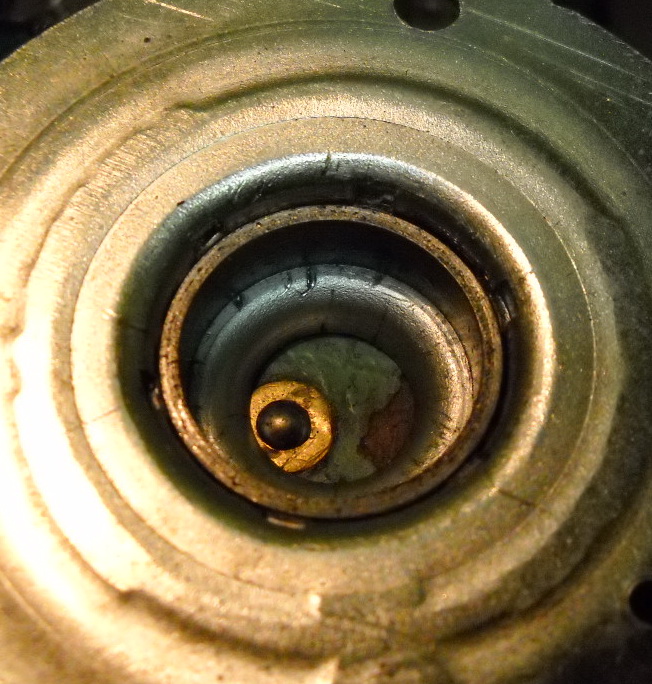

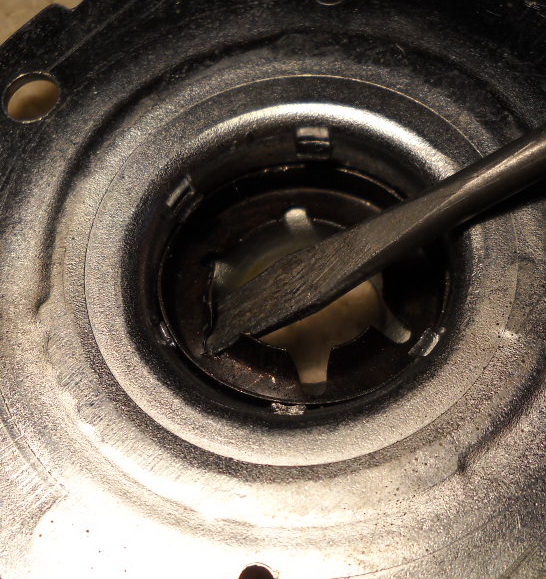

3.Следующая операция удаляем втулку (файл 14)... конечно - тихонько ругаемся... используя все возможные методы и инструменты( файл 15, 16)...

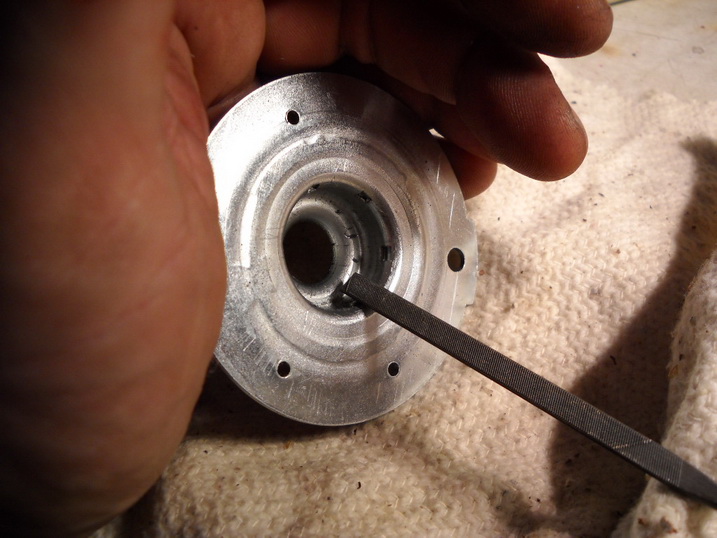

4. Теперь потроха втулки удалены - и надфиль в руки! - снимаем заусенцы(файл 17) штамповки. То же самое проделываем и с корпусом движка... Только с большей руганью... - инструмент липнет к магнитам... не видно...
5.Удалили заусенцы, теперь дело за токаркой - точим корпуса для подшипников. Размеры - дело индивидуальное - штамповка... на разных движках попадались различные размеры... И точим оправки для запресовки - ничего сложного - болт, стакан... оправка... В корпусе движка размеры подбирали по слепку.

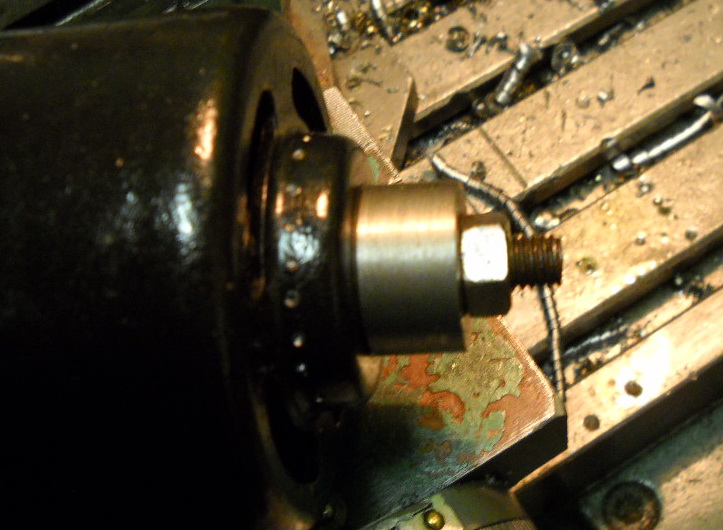

6. И запрессовываем "кольца-корпуса"(файл 18) Можно воспользоваться токарным станком(файл 19)...

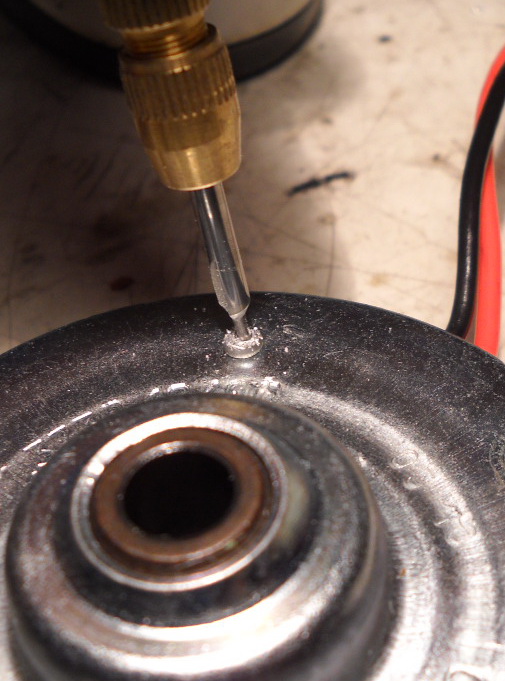

7.В нем же глубоко прокерниваем по наруже корпус и щеку - фиксируем "кольца-корпуса" (файл 20)
8. Запрессовываем подшипники. Оправками-съёмником или оправкой и пинолью станка
9.Теперь такая операция - собираем движок (без траверсы!) и снимаем размеры - как якорь сел относительно статора. дело в том, что пакет смещён по оси относительно статорных магнитов - ну ширпотреб одним словом...
10. По полученным размерам точим втулки на вал - запереть подшипник на валу противоположный коллектору. Если требуется сдвинуть пакет и коллектор - молоточком по валу - он достаточно легко двигается на этих движках... Одеваем упорное кольцо и переходим... на 11 операцию
11.Теперь в призмах или тисках - легко обкерниваем вал(файл 21) - посадку под подшипник - они как правило прослаблена.

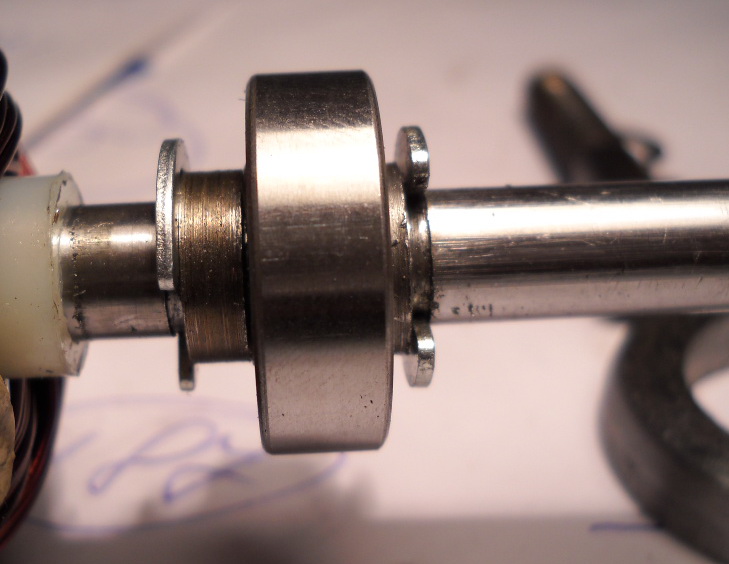

12. Монтируем подшипник и запираем стопорными кольцами (файл 22)
13. Теперь остаётся установить траверсу. Вполне вероятно потребуется изменить толщину шайб - что бы щётки находились на коллекторе и ни за что не цепляли...
14.Рассверливаем станину траверсы и отверстия в щеке под винты М3 - собираем, расклёпываем винтики.
15. И собираем движок на чистовую!
16. Испытываем и радуемся проделанной работе!
Какие вопросы? Может что надо поточнее рассказать? А то по памяти... а она у меня дырявая... зла не помню - приходится записывать... Удачи!

Эскизы прикрепленных изображений

снял траверсу(двигатель с разборки ) осутсвут кондесатор и дроселя или катушки(не знаю как правильно).они обязательны для работы?

осутсвут кондесатор и дроселя или катушки(не знаю как правильно).они обязательны для работы?

они помехи от искры коллектора гасят... для движка - по бараб... без разницы короче.

Испытываем и радуемся проделанной работе!

rn3qng, ты уже переделал на подшипники качения и имеешь возможность сравнения. Какой ток ХХ был до переделки, и каким стал после переделки. То есть какие потери были на трение в данном двигателе



Сообщение отредактировал rn3qng - Среда, 05 Января 2011, 18:24

Какой ток ХХ был до переделки, и каким стал после переделки.

2, 5 А на втулках 1, 42-1,47 после переделки. Дело не только в подшипниках - смещение пакета относительно поля статора. Ну и вопрос - ХХ при ремне как изменился - не знаю - нет данных. Самоцентрирующиеся втулки на осевую нагрузку рассчитаны, а подшипники - на радиальную.

rn3qng

Спасибо. Все логично. Из ширпотреба видимо это самая подходящая конструкция.

Коллеги, а может быть еще стоит обратить внимание на двигатель отопителя ВАЗ 2110. Сегодня специально поинтересовался, по данным интернета 90 вт. Солидно так выглядит. Спросил у продавца :"подшипники или втулки" - не знает. Времени не было для изучения. Стоит под 1000 р. Но солиден. Кто что-то может сказать? Да, обороты 4100.

внимание на двигатель отопителя ВАЗ 2110.

вал какой? Меня пока что это в троечном останавливает, да и обороты у него поменьше.

Прошу прошения , я не технарь , блок управления двигателем спаяли , по схеме Пчелкина , вроде бы дышит , а вот движок от печки Газели на авторынке 60и 90 ват но 2 осный( те вал с 2 сторон выходит) в отличии от 40 ватного таврического , он такой и должен быть ? или искать какойто другой
, просто продавцы пожимают плечами и говорят что других не бывает-срежеш с любой стороны и все ???

он такой и должен быть ?

он самый.

продавцы пожимают плечами и говорят что других не бывает-срежеш с любой стороны и все ?

С Газели 90 ватный у меня тоже с двумя торчащими валами. На фото приводов форумчан постоянно проглядываются два вала. Зачем срезать, второй конец оставляй в пластиковом чехле, с которым он продаётся, испытывай привод. Надумаешь делать охлаждение движку - есть возможность использовать второй свободный конец....

С Газели 90 ватный у меня тоже с двумя торчащими валами.

Володя, я чёт не понял, ты уже отказался от генератора Г108

Всем спасибо понял, буду брать

Виктор, я чёт не понял, ты уже отказался от генератора Г108

Ошибаешься, Николай, штук пять лежит в обработке. Своих два готовых, но в продаже они уже пропали - выгребли..., а ещё в гараже валятся штук пять 60 ватных зиловских и один Газелевский 90 ватный , надо переделать на подшипники качения и пусть ждут своей очереди. Есть задумка генератор пустить на тельфер и для четырёхвальной машинки сверления рамок ( чтобы и в поле можно было сверлить рамки). Считал и буду считать генератор надёжнейшим двигателем!!!
