Здесь кочевые модули форумчан.

[саша б]

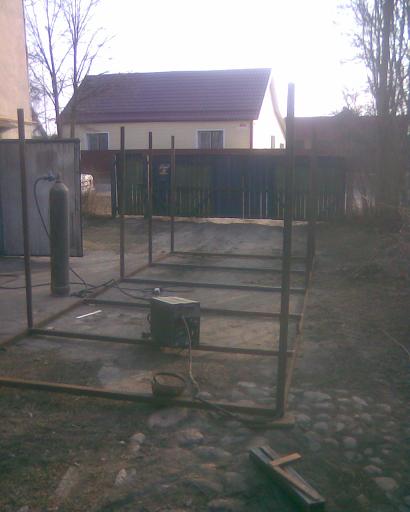

Вот так планирую.

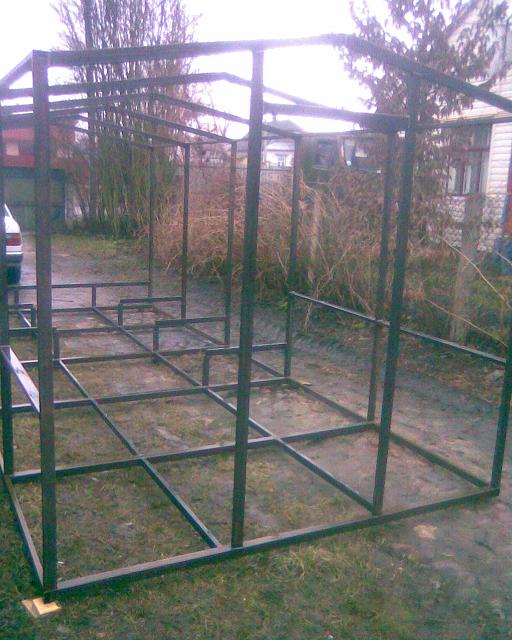

у меня внизу внутри сварены подставки под ульи сильно увеличивает жесткость если не спешишь подожди немного через пару недель( а может и раньше как только посадку закончу) начну варить очередной на фото будет все видно может чего полезного найдется

[b_andrey]

если не спешишь подожди

Материал заказал, ну варить буду конечно уже по теплышку.
Интересно посмотреть.
Если прикинуться умным, то можно сказать что "жесткость конструкции» в основном будет за счет обшивки. Или ОСП или решетка, приваренная по диагонали. Рама нужна только для того чтобы "панели" соединить.
К достоинствам конструкции отношу, что все стороны (детали) будут вариться лежа, а соединять буду на болты. Так сказать складной вариант.


Сообщение отредактировал b_andrey - Четверг, 31 Марта 2011, 9:37

[алексей31]

Вот так планирую.

b_andrey Это ж надо, как мысли сходятся!

[b_andrey]

Это ж надо, как мысли сходятся

Да уж...
"Пятистенок" никто не стал планировать.

[саша б]

К достоинствам конструкции отношу, что все стороны (детали) будут вариться лежа, а соединять буду на болты.

дело конечно хозяйское но болты будут самым неправильным местом лучше сварка у меня в первом модуле при полной нагрузке (пчелы +мед )между стойками немного прогибается пол результат- верх ульев отходит от стен почти на 1см жить не мешает но неприятно там низ сделан из труб 25х50х1.5 во втором трубы 50х50х2 плюс между стойками трубы двойные помогло . сегодня после обеда начал варить если не будут отвлекать, в чем очень сомневаюсь, за пару дней каркас сварю тогда и выложу фотки

[b_andrey]

при полной нагрузке (пчелы +мед )между стойками немного прогибается пол результат- верх ульев отходит от стен почти на 1см жить не мешает но неприятно там низ сделан из труб 25х50х1.5 во втором трубы 50х50х2 плюс между стойками трубы двойные помогло .

Вот бы еще фотки "слабых мест" разглядеть. Пока не поздно смогу подкорректироваться.

за пару дней каркас сварю тогда и выложу фотки

Буду ждать, все равно в выходной облет планирую. С сетки поснимаю, канди отвешу.

[саша б]

Будем ждать фото.

ну ловите пока немного в процессе буду добавлять

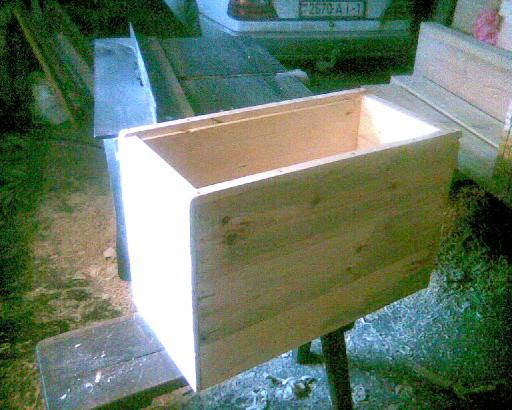

улей

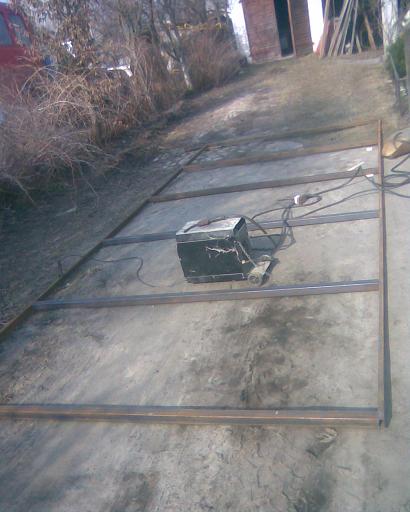

низ
низ + стойки

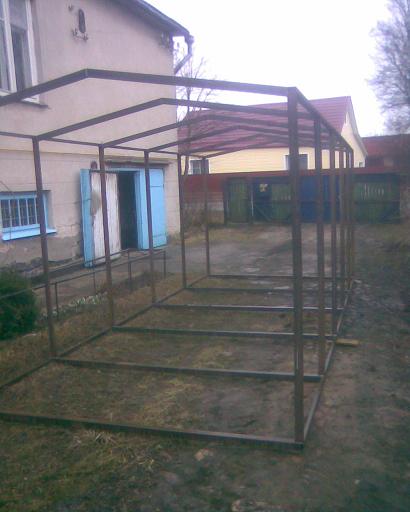

+верх
пока все

Вот бы еще фотки "слабых мест" разглядеть

когда дойду до них сфоткаю в готовом снимать нет смысла все равно ничего не поймешь

[Юрий Павлович]

низ сделан из труб 25х50х1.5 во втором трубы 50х50х2 плюс между стойками трубы двойные помогло .

Сейчас низ из каких труб сделан, и размер какой? Сам тоже планирую сделать модуль но без крыши.

[саша б]

Сейчас низ из каких труб сделан, и размер какой?

труба 50х50х2 размер 6х2.5х2метра

[Юрий Павлович]

труба 50х50х2 размер 6х2.5х2метра

Спасибо, я хочу делать 3 на 2.4 чтоб можно было возить УАЗом . По твоему практическому опыту туда подойдут трубы 50*25*1,5. пол из досок 30 поперек две трубы 20*20 доски думаю прикрутить само резами.

[b_andrey]

я хочу делать 3 на 2.4 чтоб можно было возить УАЗ

Размеры кузова УАЗ-3303: 1250/ 3400
Я тоже думал про УАЗ но пришел к кузову газели. Ваш вариант как мне кажется и для газели широк.

[радик]

Вот интересно
http://www.youtube.com/watch?v=KuBI4rlh1Eg&feature=related

[Юрий Павлович]

Ваш вариант как мне кажется и для газели широк.

Дело в том что по ПДД груз может выходить по 40см по бокам, только спереди должен быть белая ката фото сзади красная. Мы в УАЗ в ширь грузим 3 улья, а это намного больше 1250 который ты указываешь.

[саша б]

опыту туда подойдут трубы 50*25*1,5.

думаю лучше стенка 2мм

поперек две трубы 20*20

если это в мм то ничего не даст если в см то даже много

пол из досок 30

доски думаю прикрутить само резами.

у меня пол из доски 20мм половой лежит вдоль ширина досок 8см на каждой трубе по одному саморезу (6 шт на доску)
то что успе после обеда

[Юрий Павлович]

если это в мм то ничего не даст если в см то даже много

Да надо делать как у тебя, вдоль 3 трубы 50*25*2 и поперек 4 трубы на50*25*2 спасибо за консультацию.
