Древовидный · [ Стандартный ] · Линейный Кочевые модули, Конструкции модулей, опыт кочёвки...

[ВЛАДМИР]

Здесь кочевые модули форумчан.

[muhuy]

http://www.youtube.com/watch?v=u2-1eG8NzEU&feature=related Вот хорошая идея погрузки-разгрузки кочевых модулей. Для любителей шевелить мозгами и конструировать

[радик]

http://www.vcelarskeprivesy.eu/nadstavby.php

[Rall]

радик
Спасибо неутомимый Радик! столько ты выискиваешь интересной инфы, и не только на этой теме, но и везде, куда я не загляну.
Теперь конкретно .Я тоже хочу сделать на легковой прицеп модули. Но я понял, достаточно много времени занимает подьем модуля с прицепа . Не встречал кто нибудь систему типа винтового подьемника автосервиса. Поставить по углам винты как у домкратов и крутить 4 гайки с цепями через редуктор.В качестве двигателя можно наверно использовать стартер от Оки. У него возбуждение постоянными магнитами и ток не будет расходоваться на возбуждение.Только нужна ему передняя опора с подшипником.И реверсировать его легко. И работать он будет недолго.

[Пиотр]

Спасибо неутомимый Радик! столько ты выискиваешь интересной инфы, и не только на этой теме, но и везде, куда я не загляну.
Теперь конкретно .Я тоже хочу сделать на легковой прицеп модули. Но я понял, достаточно много времени занимает подьем модуля с прицепа . Не встречал кто нибудь систему типа винтового подьемника автосервиса. Поставить по углам винты как у домкратов и крутить 4 гайки с цепями через редуктор.В качестве двигателя можно наверно использовать стартер от Оки. У него возбуждение постоянными магнитами и ток не будет расходоваться на возбуждение.Только нужна ему передняя опора с подшипником.И реверсировать его легко. И работать он будет недолго.

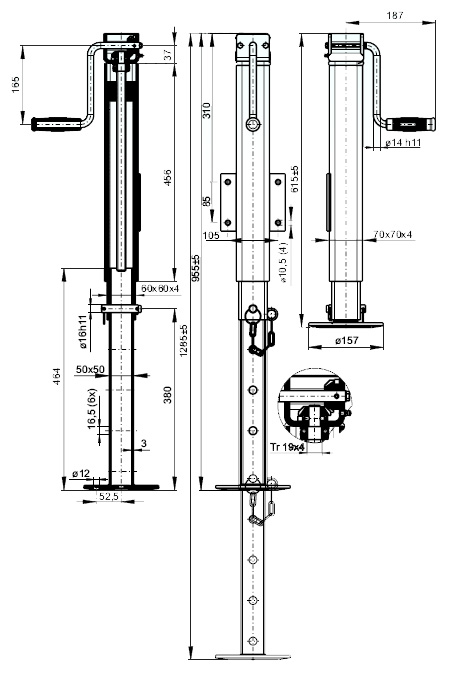

Посмотри вот такой...

Эскизы прикрепленных изображений

[радик]

Спасибо неутомимый Радик! столько ты выискиваешь интересной инфы, и не только на этой теме, но и везде, куда я не загляну.
Теперь конкретно .Я тоже хочу сделать на легковой прицеп модули. Но я понял, достаточно много времени занимает подьем модуля с прицепа . Не встречал кто нибудь систему типа винтового подьемника автосервиса. Поставить по углам винты как у домкратов и крутить 4 гайки с цепями через редуктор.В качестве двигателя можно наверно использовать стартер от Оки. У него возбуждение постоянными магнитами и ток не будет расходоваться на возбуждение.Только нужна ему передняя опора с подшипником.И реверсировать его легко. И работать он будет недолго.

У меня товарищ использует для подъёма реечный домкрат очень доволен . http://www.kuvalda.ru/catalog/4260/13122/
А в общем идея хорошая . Только механизм должен быть прост как автомат Калашникова.

[Rall]

У меня товарищ использует для подъёма реечный домкрат очень доволен .

Реечный домкрат хорошо. Но одним долго. Речь о том , что бы их было 4 по углам и привод от элктродвигателя от бортовой сети машины

[ВЛАДМИР]

Реечный домкрат хорошо. Но одним долго. Речь о том , что бы их было 4 по углам и привод от элктродвигателя от бортовой сети машины

А может пневматические http://www.kuvalda.ru/catalog/3360/13123/
...или подешевле -надувные http://www.kuvalda.ru/catalog/3361/

Надел шланг на выхлопную, и, неспешно, упоры наращивай.

[пух72в]

Речь о том , что бы их было 4 по углам и привод от элктродвигателя от бортовой сети машины

Информация к размышлению -Стартер+гидронасос+4 гидроцилиндра. Такая система используется на некоторых автовозах. Было дело ,подходил интересовался.

[ВЛАДМИР]

Под модуль четыре пузыря ... А может двумя, или даже одним изловчиться можно, придерживая резво поднимающийся угол.

[ВЛАДМИР]

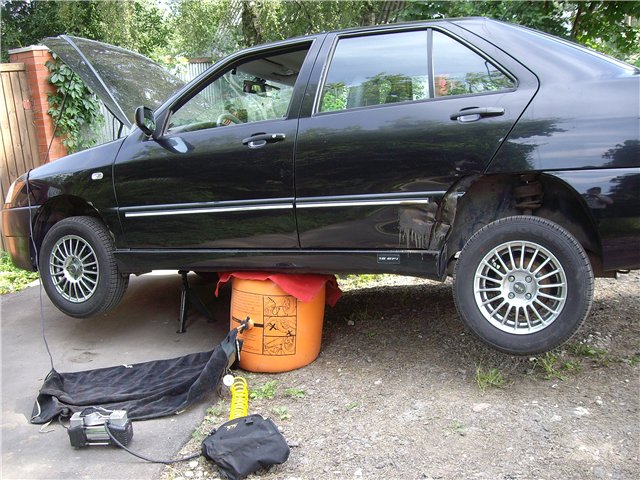

Что нибудь такое...

[саша б]

Что нибудь такое..

а теперь узнайте стоимость этих подушек только имейте ввиду ход рессор после снятия нагрузки итого ход подушки около 40 см (из собственного опыта )и она не должна быть "дубовой" стоила такая подушка 6 лет назад ок 400 евро нужно их минимум 3 штуки выставляться будете не на асфальте плюс надо какой-то механизм препятствующий горизонтальному смещению во время погрузки-разгрузки

[ВЛАДМИР]

.

а теперь узнайте стоимость этих подушек только имейте ввиду ход рессор после снятия нагрузки итого ход подушки около 40 см (из собственного опыта )и она не должна быть "дубовой" стоила такая подушка 6 лет назад ок 400 евро нужно их минимум 3 штуки выставляться будете не на асфальте плюс надо какой-то механизм препятствующий горизонтальному смещению во время погрузки-разгрузки

Докладываю: стоит 1900 рублей (на сегодняшный день). http://www.kuvalda.ru/catalog/3361/

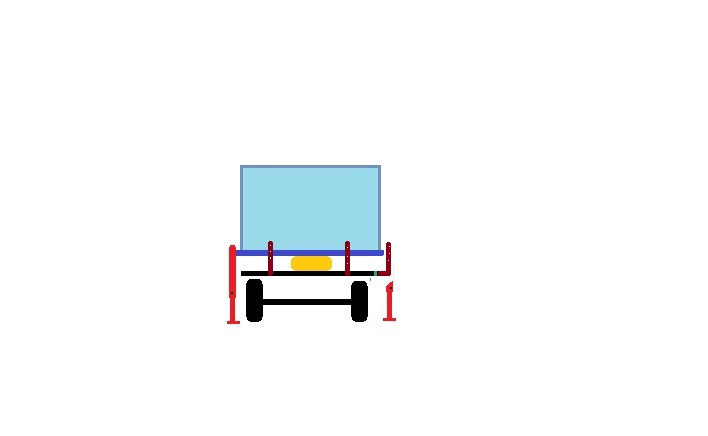

40 см наверное хватит, зачем такие мягкие рессоры. Можно ограничить их ход цепочкой. А механизм "препятствующий" счас нарисуем.
Это могут быть быстро снимаемые стойки-ограничители, которые и при перевозке будут полезны, и для предупреждения перекосов при подъёме.

[саша б]

А механизм "препятствующий" счас нарисуем.

ВЛАДМИР простите но мне кажется у вас подход чисто теоретический когда попробуете выполнить на практике все окажется не так просто ,я через это прошел ,для примера можно сходить в автопарк там хоть и редко но встречаются фуры со съемными кузовами как образец пойдет но полностью скопировать не получится.
домкрат который по ссылке может и пойдет я их не держал в руках не знаю но по картинке доверия не внушает

[АЛЕКСАНДР ALE69998120]

Надел шланг на выхлопную, и, неспешно, упоры наращивай.

ВЛАДМИР незнаю как сия подушка, а лодки резиновой от выхлопной кирдык быстро приходит.

[pollam]

Реечный домкрат хорошо. Но одним долго. Речь о том , что бы их было 4 по углам и привод от элктродвигателя от бортовой сети машины

можно такие использовать
http://www.amazon.com/UPG-86025-Automotive...29423947&sr=8-2
А такие используют для снятия передвижной дачи с кузова
http://www.amazon.com/Electric-Power-Tongu...9424056&sr=8-37
Видео
http://www.youtube.com/watch?v=VEVb8TTLJyc&feature=related
