Древовидный · [ Стандартный ] · Линейный Реле-регулятор для зимовки, Помогает поддерживать стабильную т-ру

Просто без неё он работать не будет! Поэтому то я двухканальник и забомбил!

У меня второй в зимовнике стоит, на +5 отрегулирован, в случае отказа первого.
Там микросхем нет.

У меня второй в зимовнике стоит, на +5 отрегулирован, в случае отказа первого.
Там микросхем нет.

друг за друга "зацеплены"?

друг за друга "зацеплены"?

В последовательной цепи с маслеником стоит, а он в своё время подключен к "домашнему" терморегулятору.

rn3qng, скажи пожалуйста, почему не подойдёт оптотиристор с параметрами 25А 380В? Здесь мужики говорят, что, мол, он же расчитан на 380 вольт, а у меня 220. А нагрузка то будет в 0,5 кВт... В общем, я не то, чтобы не верю, но хочу понять, почему не подойдёт :-)
А что такое цельнотянутые? :-) И знаешь, в общем в той глуши, где я, ну никак не могу найти оптотиристор :-(. В общем, тупик. Не подскажешь, что можно предпринять?
И ещё вопрос -- оптотиристор ставиться вместо реле К1 по схеме? А светодиод HL1 тоже не нужен?

Привет! 220 - у тебя то действующее напряжение! амплитудное - на корень из 2 умножай...Сколько ? А запас прочности? А если долбанные электрики - ноль с фазой перевернут? - получи свои 380 в розетку...действующего... а амплитудное сколько получишь? приехали? гвоздь вместо тиристора - и весна у пчёлок начнётся не в соответствии со временем года... Или ноль от земли на трансе отвалится - у меня 360 три дня в розетках висело... благо транс был "кило"380/200 - перевернул - холодильник, телевизор... Ещё расказать что с силовой сетью бывает? До тысячи и более всплесков кратковременных за сутки... просто кто не сталкивался серьёзно с этой проблемой... или не знает... Теперь, 0,5 кило - половину тиристор срежет - 110 вольтей на нагрузке... итого - 5 ампер поехали... а запас по току - он и есть запас... хотя 25 хватит... на работе посмотрел МТОТОТ-80-12 - у меня такой же в зимовнике стоит 80 Ампер- 1200 вольтей... Представляешь"дурачек" какой? Чёрта утянет!

Не подскажешь, что можно предпринять?

Воспользоваться почтой... фотрумчане - семена пересылают... Или на базе по тырнету закажи... - получится!

И ещё вопрос -- оптотиристор ставиться вместо реле К1 по схеме? А светодиод HL1 тоже не нужен?

На аварийном канале - К1 таскает пускатель... На "рабочем" вместо неё резистор впаиваешь - на печатке для этого я место оставил - чё хошь по выходу - хоть в коллектор, хоть в эмиттер... Светодиод оставь - это индикатолр - включился тиристор, или выключился - и "температура" рядом то - видишь, когда включается, когда выключаетсмя... А светодиод оптопары - параллельно это й цепи - он ведь то же светодиод внутри тиристора стоит... Только ему своё токоограничивающее сопротивление нужно! - открытие тиоистора поставить - и не переборщить - оптотиристор по управлению вылетает на ра! "Достаточно одной таблэтки... будет спать как убитый" - точнее не как, а убитый!

Привет! 220 - у тебя то действующее напряжение! амплитудное - на корень из 2 умножай...Сколько ? А запас прочности? А если долбанные электрики - ноль с фазой перевернут? - получи свои 380 в розетку...действующего... а амплитудное сколько получишь? приехали? гвоздь вместо тиристора - и весна у пчёлок начнётся не в соответствии со временем года... Или ноль от земли на трансе отвалится - у меня 360 три дня в розетках висело... благо транс был "кило"380/200 - перевернул - холодильник, телевизор... Ещё расказать что с силовой сетью бывает? До тысячи и более всплесков кратковременных за сутки... sad.gif просто кто не сталкивался серьёзно с этой проблемой... или не знает... sad.gif Теперь, 0,5 кило - половину тиристор срежет - 110 вольтей на нагрузке... итого - 5 ампер поехали... а запас по току - он и есть запас... хотя 25 хватит... на работе посмотрел МТОТОТ-80-12 - у меня такой же в зимовнике стоит 80 Ампер- 1200 вольтей... Представляешь"дурачек" какой? Чёрта утянет! smile.gif

Ясно, такой подход с учитыванием непредвиденного -- мне нравиться :-). Напиши, пожалуйста, какой тогда по параметрам минимальный можно поставить, чтобы надёжно было?

Воспользоваться почтой... фотрумчане - семена пересылают... Или на базе по тырнету закажи... smile.gif - получится! smile.gif

Спасибо за идею :-), попрошу знакомых переслать. Ну и, буду покопать ещё здесь -- а вдруг? И -- то есть, совсем не стоит заменять оптотиристор на просто тиристор?
И ещё просьба -- ты вроде писал, но чтоб не пролететь -- напиши, пожалуйста, названия тех пускателей, что я могу использовать в аварийном канале? Чтоб мне, с моей тупостью :-), просто называть названия, и искать... А релюха на 5 В -- с одной парой контактов?

На аварийном канале - К1 таскает пускатель... На "рабочем" вместо неё резистор впаиваешь - на печатке для этого я место оставил - чё хошь по выходу - хоть в коллектор, хоть в эмиттер... Светодиод оставь - это индикатолр - включился тиристор, или выключился - и "температура" рядом то - видишь, когда включается, когда выключаетсмя... А светодиод оптопары - параллельно это й цепи - он ведь то же светодиод внутри тиристора стоит... Только ему своё токоограничивающее сопротивление нужно! - открытие тиоистора поставить - и не переборщить - оптотиристор по управлению вылетает на ра! "Достаточно одной таблэтки... будет спать как убитый" - точнее не как, а убитый! hi.gif

Ясно... А теперь, "не могли бы вы, если можно, помедленней":-):

чё хошь по выходу - хоть в коллектор, хоть в эмиттер...

Это что значит? Что и куда включать ? :-)

А светодиод оптопары - параллельно это й цепи - он ведь то же светодиод внутри тиристора стоит...

Параллельно какой этой?

Только ему своё токоограничивающее сопротивление нужно! - открытие тиоистора поставить - и не переборщить - оптотиристор по управлению вылетает на ра! "Достаточно одной таблэтки... будет спать как убитый" - точнее не как, а убитый! hi.gif[

То есть, кроме сопротивления в основном канале, которое ставлю вместо К1, нужно ещё какое-то сопротивление? И в какое место? И на какой ток отрегулировать? Ты писал вроде в сопроводиловке, но сейчас под рукой нет... Что-то там типа 27 мА?

МТОТО - ошибся я! hi.gif

А вот такой есть! Правда, блин, что-то, похоже, он дороговат...1200 рубликов... А ты можешь написать марку такого, который точно выдержит, с учётом всех скачков возможных, но который всё же подешевле...
Плиз, посмотри мой пост в конце 14 страницы -- я там тебя озадачил вопросами :-)

Сообщение отредактировал rn3qng - Вторник, 11 Января 2011, 12:47

По печаткам, ещё раз файл прикреплю - под разные индикаторы - может пригодится....

А-а-а ... это дело серьезное

Родил...

а как с проводимостью железа? Ты за что хомутами цеплял?

а никак! ТЭН то не корпусит! Берёшь и прикручиваешь!

сборку тиристорную МТО 2-25, получается, я могу использовать вместо МТОТО

Можешь! ( но ТО не советую!) См. на расчёт мощности - а тогда и сколько и грузить её!!! Лишь бы по напруге её хватило! (какой класс достал?)

В основной схеме я одно сопротивление ставлю вместо реле, а второе последовательно с светодиодом оптопары. А есть ещё третье сопротивление?

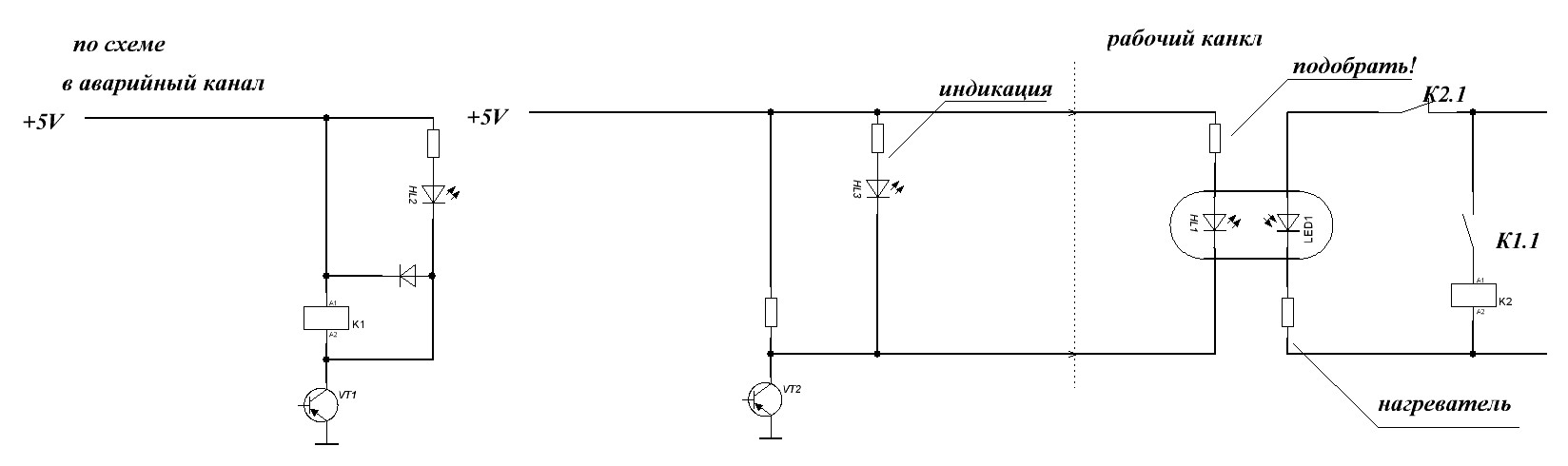

похоже схему мне рисовать надо... Потерпите!

Боливар не вынесет двоих!

На днях, если не забуду.... нарисую... вспомнить еще надо, что я там творил...

А что, МТО -- это на ТО собрана?

МТО - эт гуд! ТО - эт швах... - разный тип оптотиристоров, М - модуль - там их два, но дело не этом, ТО-135 ...........- допустим по памяти Или ТО-125........... - гадость ненадёжная... Как увидишь эту маркировку на нём - руками голову прикрывай и беги... без разницы куда - только подальше от него... А увидишь МТО - в карман сразу, а МТОТО - во внутренний!

Сообщение отредактировал rn3qng - Среда, 24 Ноября 2010, 20:46

Эскизы прикрепленных изображений


Прикрепленные файлы
 печатки_под_индикаторы.rar ( 59,25 килобайт ) Кол-во скачиваний: 96

Скажи, а вот такой трёхпозиционный индикатор подойдёт? -- FYT56-31BD ( BA56-12SRWA)

А у тебя какая труба в зимовнике на вытяжку стоит? У меня объём помещения где-то под 30 кубиков, тоже в кирпичь, тоже комната. Как думаешь, мощи в 400-500 Вт обогревателей хватит? или поставить 6 последовательно паралельных ТЕНа?

Заказал себе два таких терморегулятора - http://elp.ru/reference/10/3/1/_termoregul...lektronnyj_tr-1
Мне кажется, что это то, что нужно. И не дорого.

Один из двух отработал неделю и вышел из строя, непрерывно включает и отключает нагрузку. Подключил второй... В течение месяца не смогу наблюдать за омшанником, вся надежда на "авось"
Нарушение правил форума (см. ниже), вобщем,

---
Не говорите, что Вас не Предупреждали

Сообщение отредактировал Inna - Воскресенье, 07 Ноября 2010, 14:43

____________
Нарушенный пункт правил: 3.4.1
Дата выставления штрафа: Воскресенье, 07 Ноября 2010, 14:40
Штраф выставлен: Inna

непрерывно включает и отключает

но и не выключится

Сообщение отредактировал rn3qng - Вторник, 11 Января 2011, 12:54

непрерывно включает и отключает нагрузку

dbekin, а, может быть, Вы его не отлАдили? "Программирование терморегулятора производится при помощи многофункциональной кнопки." (из инструкции)

как буду вычленять из печатки в отдельную платку кнопки и индикаторы, чтоб за стенку вывести.

Элементарно - в проге Sprint-Layout 5.0 ,или подобной - раздвигаешь индикатор с кнопками, ставишь два разъёма. Отодвинутое - сохраняешь макросом, и открывай навый файл - и ставишь туда готовый макрос - всё! У тебя две печатки - одна с "мозгами", вторая - с индикаторами и кнопками! И разводка кабеля!

Отвечу здесь - вопрос неоднократно задавали : Не мучайтесь НЕХ прочитать- это прога контроллера!(в коде! С этими кроказябрами Ваш комп то и работает... в предоконечной стадии обработки инфы!) Её в пик загнать надо - и всё! И шейте его в 98 виндосе! Новыми - не надо! они инфу корёжат! А потом не работает и кто виноват! Хотя и КС одинаковые!!! ПРОВЕРЕНО !

Сообщение отредактировал rn3qng - Воскресенье, 07 Ноября 2010, 16:14

Элементарно - в проге Sprint-Layout 5.0 ,или подобной - раздвигаешь индикатор с кнопками, ставишь два разъёма. Отодвинутое - сохраняешь макросом, и открывай навый файл - и ставишь туда готовый макрос - всё! У тебя две печатки - одна с "мозгами", вторая - с индикаторами и кнопками! friends.gif  И разводка кабеля! hi.gif

То есть, я просто на плате каким-то образом выделяю индикатор с кнопками, оттаскиваю их, и в разрыв проводников ставлю разъёмы? По смыслу понятно, как реализовать в реальности -- покане очень ясно, в смысле как это будет, с помощью каких инструментов... Ну туповат я в этом Но буду пробовать : с PCADom работал, но ох как давно, лет 20 назад... А разъёмы в библиотеке подходящие есть?
Да, и мне ж ещё в аварийном канале релюху нужно вынести с платы? Хотя, вот такой вопрос -- а на сколько часто будет пускатель срабатывать? Если не часто, то может и ну его, может его в зимовник поставить, чтоб схему так не раздербанивать? А то если выносить из зимовки пускатель с реле, а оптотиристор в зимовнике оставить (у меня только в зимовнике тепло, а за дверью мороз будет, потому как зимовник далеко от дома), то я запарюсь их увязывать в одну цепь, тем более что оптотиристор, пускатель и релюха в общем-то по схеме рядом стоят... подскажи, плиз
И вот ещё вопрос -- у меня куплены пока два 2-х позиционных индикатора (второй комплект ещё не купил, думаю, может 3-х позиционные заказать?) Дык вот, у этих индикаторов по 9 ног с каждой стороны -- и куда чего разводить? Уж больно ног много, а? В общем, наверное легче купить 3-х позиционные, у тебя ж в тех разводках, что ты прислал, по 3-х позиционные как раз есть вариант... У тебя ж вот для 3-х позиционных плата с названием "пахом терморегулятор2" ?

Сообщение отредактировал pcela - Понедельник, 08 Ноября 2010, 6:38

Один из двух отработал неделю и вышел из строя, непрерывно включает и отключает нагрузку.

Не знаю, что с ним было, но вчера решил проверить его ещё раз. Подключил, в качестве нагрузки, лампочку и регулятор стал нормально работать...

То есть, я просто на плате каким-то образом выделяю индикатор с кнопками, оттаскиваю их, и в разрыв проводников ставлю разъёмы?

Можно и так... Потом текстолит - ножницами - ХРЫМ! Можешь выделить индикатор файл - сохранить как макрос. И на новой печатке его "вытянуть" из макросов.

А разъёмы в библиотеке подходящие есть?

угу... А можешь и сам сделать - под какой достанешь, сохранишь макросом... Ну его пикад - не для таких простых вещей он...здесь её быстрее...

Да, и мне ж ещё в аварийном канале релюху нужно вынести с платы?

На разъём выведешь.

Хотя, вот такой вопрос -- а на сколько часто будет пускатель срабатывать?

При вкючении - когда переходные процессы... и пока температуру не наберёт... тогда отвалится...

Если не часто, то может и ну его, может его в зимовник поставить, чтоб схему так не раздербанивать?

А что он там забыл? И в зимовнике, и на печатке? Силовая - ОТДЕЛЬНО! Живее будешь!

а оптотиристор в зимовнике оставить

угу...

то я запарюсь их увязывать в одну цепь

всего то +2 низковольтных проводочка протянуть - на светодиод тиристора... А сила - он в разрез же!

Дык вот, у этих индикаторов по 9 ног с каждой стороны -- и куда чего разводить?

Не понял... 2-х разрядные? Справочник посмотри... У них 7 сегментов и 2 анода - я правильно понял? Обычно стандартная цокалёвка... А там кто знает...

В общем, наверное легче купить 3-х позиционные, у тебя ж в тех разводках, что ты прислал, по 3-х позиционные как раз есть вариант...

угу... там перемычками кидал и дороги резал? не помню...

Подключил, в качестве нагрузки, лампочку и регулятор стал нормально работать..

а доверие есть к нему?
