Здесь прицепы форумчан.
Разрешённая масса легкового прицепа.
Тормоза для прицепа.
Замена дисков на прицепе

[uyry73]

Даже в голову такое не могло прийти: сделать прицеп с двумя разнесенными осями без поворота.

Это значит, что маневреность более высокая необходима? Как ее достичь с минимальными вложениями? Сейчас рассматриваю два варианта см. пост 2599.

[ВЛАДМИР]

Вот в раздумьях нужно ли заморачиваться с поворотным механизмом для передней оси для маневрености или особой маневриности и не нужно?

Такой прицеп только трактором таскать - на поворотах волоком передние колёса. А лёгкий тягач он перевернёт на повороте.

[Светлоград]

А вообще из каких соображений исходил человек изначально обрекая себя на такие проблемы? Интересно стало....

[Александр Глотов]

функциональное и недорогое по переделке ходовой павильона с целью увеличения маневрености последнего .

Мне кажется самое простое решение вопроса это перенос обеих осей в центр.

[Вимед]

Это значит, что маневреность более высокая необходима? Как ее достичь с минимальными вложениями? Сейчас рассматриваю два варианта см. пост 2599.

поставь поворотный круг любого прицепа

[xvadim]

подскажите инженерное решение функциональное и недорогое по переделке ходовой павильона с целью увеличения маневрености последнего .

сдвинуть оси к центру, и к дышлу приделать подьемное колесо

[murzabek]

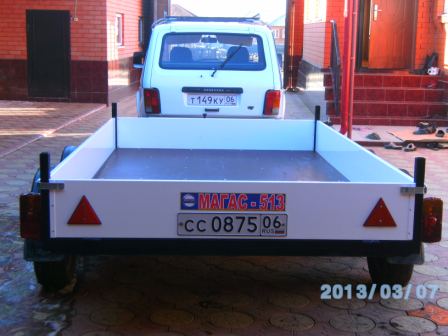

Вот приобрел прицеп для кочевки.




Размер кузова 174\ 300.

Подвеска рессорная на балансирной оси, так кажется называется. Грузоподъемность по документам 750кг, реальная 1500кг.
Вмещается 16 десяти рамочных ульев.

[uyry73]

сдвинуть оси к центру, и к дышлу приделать подьемное колесо

Планирую сдвинуть колеса к центру и по углам телескопические упоры поставить (будет устойчиво на возможных неровностях при стоянке). Возможно и подъемное колесо будет. Вариант с поворотным кругом значительно удорожит доработки.

Сообщение отредактировал uyry73 - Четверг, 07 Марта 2013, 20:48

[бурильщик]

Планирую сдвинуть колеса к центру

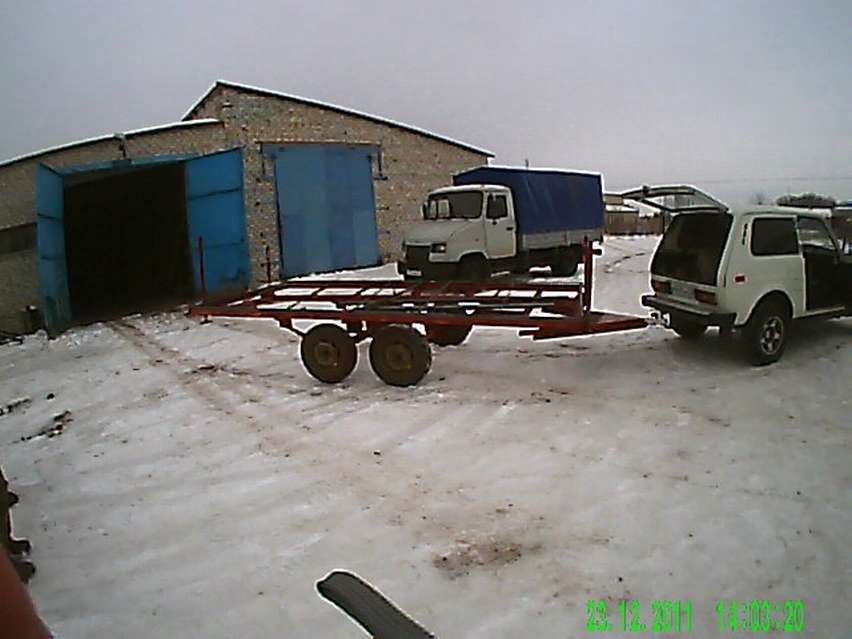

См.снимок шасси, который сделал для кочевой будки длина 4.2м ширина 2.2м.

Эскизы прикрепленных изображений

[uyry73]

См.снимок шасси, который сделал для  кочевой будки длина 4.2м ширина 2.2м.

То, что доктор прописал! Именно так планирую делать и я. Дышло поворотное, а то по фото не разберу? У меня павильон 3,5 на 2,5. Можно фото и описание ходовой (ресоры от какого тр.средства, какое количество листов, ося и материал, ступицы, диски, шины, есть ли пружины и амортизаторы)? Кокой максимальный вес тягаете? Фото подробнее ходовой (вид сверху, снизу) можно? Уж очень на мои планы все похоже, вот и интересны всякие подробности. Не сочтите за наглость. Спасибо

[бурильщик]

Начнем сначала. Дышло жесткое - продолжение рамы. Все остальное смотри на фото и описании выше на страницах 171, 172, 173 этого раздела. Остальные вопросы в личку.

[Змей Горюныч]

Дышло жесткое - продолжение рамы.

Как-то странно оно закреплено - внизу рамы?

[бурильщик]

Треугольник из наложенных друг на друга и . сваренных 57 труб, усиленных между собой пластинами .Затем этот треугольник подведен под раму и приварен с косынками , толщиной 8мм непосредственно к раме. или шасси, как Вам будет угодно назвать. Главное дышло как-бы продолжение рамы и составляет единое целое. Почему так сделано? Исходил из высоты шара прицепного устройства Нивы ( 50сантименров), а само шасси несколько выше. Таким образом соблюдается параллельность плоскости шасси и дороги.

[Марк]

murzabek, сколько стоит такой красавец?
Как точно модель по паспорту называется? Хочу глянуть описание в инете.
На нём тормозов нет своих? Если 1500 кг загрузить, то как Нива будет справляться с торможением, особенно если с гор спускаться. К Москвичу такой можно подцепить?

[ДимаС]

планируется грузоподъемность 26 п-с. на вертикальных стойках установка крыши и коретки ручного тельфера примерно на кг 100-150 с выводом крюка один метр назад примерно для подъема и опускания на землю груза. прошу практической критики и совета (хочется сделать сразу и хорошо). спасибо.

Эскизы прикрепленных изображений
