Предлагаю вашему вниманию эскизный проект трёхсекционного двуматочного улья для стационарной пасеки.
Конструкция проекта основана на личном многолетнем опыте и является завершением определённого пути эволюции от двукорпусного улья на рамку 435х300 до многокорпусных двуматочных.
Улей предназначен для стационарного размещения и обязательно под навесом или в стационарном павильоне. Ориентирован для пчеловодов выходного дня (или когда удалось вырваться).



Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне

общий вид и вид поперечного сечения

Сборочные единицы улья:

1. Тёплый двухсемейный корпус
Прикрепленное изображение: Открыть в новом окне

2. Общий лёгкий корпус
Прикрепленное изображение: Открыть в новом окне

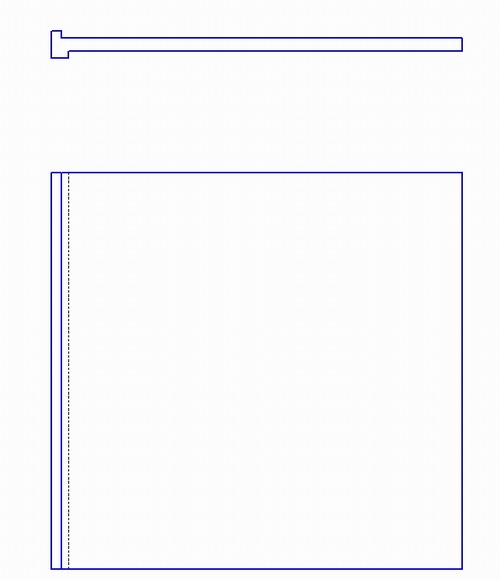

3. Диафрагма с решёткой
Прикрепленное изображение: Открыть в новом окне

4. Подкрышник
Прикрепленное изображение: Открыть в новом окне

5. Крышка
Прикрепленное изображение: Открыть в новом окне

Прототипом послужил двухсекционный улей, показанный мною на форуме.
Количество корпусов увеличено на 1 тёплый дополнительный, т.к. по прошлому году стало ясно, что при здоровых пчёлах не хватало места для размещения напрыска в момент взятка.

Комбинированием размещения корпусов, достигаются различные технологические варианты содержания семей: зимовки, наращивания перед взятком, взяток, вывода маток провоцированием тихой смены и облёт их, осеннего наращивания пчёл.

Конечно, улей предназначен для южных пород пчёл, менее склонных к блужданию. Среднерусская порода, думаю, в нём перегрызётся.
Прошу господ пчеловодов оценить творение и высказать своё "фе".

Почему?

У меня 2 основных взятка.
1. аморфа кустарниковая (конец мая + 10 дней)
2 водорастущие растения и выпот ив при большой воде в жару (с середины июля до начала июля)

В прошлом году мах на секцию в первом взятке был 20л с хвостиком с первого взятка и несколько большим и более выровненным по секциям со второго взятка.
Но это у хорошо развитых семей. И прошу учесть, что пасека стационарная, размещённая в дельте реки, в плавнях, на даче.

А если рядом расположены пруды в 200-500 метрах и дорога в 150 метрах, это не помешает пчелам?

Первое и главное, это направляющие для точной фиксации положения сборочных единиц. Осадки стекая по стенкам и попадая под направляющие - попадут в гнездо.
Второе - общая крыша предохраняет корпуса от перегрева высоко стоящим солнцем в летнее время. Но утром и вечером летки освещены. Осенью - весной фронтон освещён солнцем в течении всего дня.
Для передвижного павильона конструкция должна быть модифицирована с целью более надёжной фиксации единиц между собой при транспортировке. Но это уже другая сказка.

Да, мы слишком далеко друг от друга, чтобы делать выводы. У нас взяток с середины мая и до середины августа, с перерывом в 10 дней в июне. Одна проблема: погда, все зависит от нее.

Всеже 20 л. с секции(40л. с улья), это не так много для достаточно сложной технологии

У меня вообще стоят на искуственном островке, кругом плавни (тростник в воде, протоки, озерца и озёра), рукава дельты Днепра. До ближайшего берега 6 км. Дорог поэтому не предвидется, пароходы ходят . Но это хорошо, иначе по дороге ульи давно бы уехали. . На руках это сооружение не утащить. Вот семьи весной воровали, было. Ну да Бог их простит.

Секция, подразумевает 2 семьи. Но при односемейном варианте с улья получалось значительно меньше. Причина в кратковременности взятка + непогода. Я не касаюсь муравьёв, которые буквально громили семьи в апреле -июне. Это отдельная тема, но решающая при переходе на двуматочное содержание.
Только разогнав массу пчелы и ограничив за 10 дней до аморфы червление матки в нижнем корпусе, удалось создать мощный сбор. Как я уже сообщал выше, в действующих сейчас ульях у меня не хватает места для размещения напрыска, а влажная атмосфера вокруг не позволяет быстро его осушать. Поэтому в проекте я и добавил ещё по корпусу (у меня пока по три яруса).
Всё это ограничивает производительность. Когда появится свободное время , может и я себе увеличу яруса. У меня вообще простаивает в малине нижний корпус на 6 секций. УВЫ!

А технология как раз получается простой. Перемещая сборочные единицы, управляешь развитием семьи, что и добивался.
Корпуса с мёдом конечно получаются тяжеловатые. но я делал под себя. Пока таскаю.

Правилнее называт не двухматочны а двух семейные.В развитие тему так сделал корекция.Тепер нет мнение.Надо проучит еще идея и схватит рациональнаст.

Всё правильно, я и имею в виду двуматочное содержание, а это чёрт попутал, чтобы не заносился.

Насколько понял ето есть двух семейное содержание.Можно ли указать сколько гектаров Ваш архипелаг примерно радиус 2000 метра?На фотках красывае цветы но думаю что плошт малая.

Двухсемейное!
Двухсемейное!!
И ещё раз двухсемейное!!!

Это я начитался дебатов на форуме по поводу классификации и у самого заскок в голове произошёл.
Пардон всей честной компании.

Продолжу.
Социальное назначение предлагаемой конструкции.
Я не предлагаю эту конструкцию кочевым производителям мёда. У них свои наработанные способы пчеловождения и не мне их в чём-то убеждать. Но их мнение мне очень интересно.
Конструкция предлагается тем пчеловодам или тем, кто только хочет им стать, кто в силу разных обстоятельств (и характера) не может примкнуть к весьма своеобразному племени кочевых пчеловодов.
Это предложение для тех, кто имеет дачу, участок в сельской местности , для тех, кто живёт в сельской местности или в пригороде города и хочет самостоятельно начать это увлекательное и очень полезное во всех отношениях дело.

Для начинающих, кроме лирических пособий для пчеловода, настоятельно рекомендую приобрести и прогрызть учебник для техникумов "Биологию медоносной пчелы" В.И.Лебедев, Н.Г.Билаш. Москва ВО "Агропромиздат".
Очень полезная книга для понимания процессов проходящих в семье пчёл.
На стационарной пасеке все возникающие проблемы придётся решать самому и дай-то Бог умения со временем управлять развитием семьи в опережение, а не прыгать возле улья при очередном сюрпризе.

Основной причиной эволюции к двухсемейному содержанию пчёл в одном улье(секции) было желание избавиться от утепления внутри гнезда во время зимнего периода.
Всегда к весне обнаруживалось, что боковые подушки влажны и плесневелые, а соответственно уже не играли роль теплоизоляции.
Нашествие ранней весной муравьёв, приводило к тому, что приходилось всё боковое утепление убирать. Если семьи были слабоваты, то это для них было сильным стрессом и хорошо тормозило весеннее развитие.
Постоянно усиливающийся прессинг ос на пчелиные семьи, начиная с июня и до установления отрицательных суточных холодов в начале зимы, что изматывало пчёл и ослабляло семьи. Многократно были случаи разгрома осами в сентябре – ноябре ослабленных семей.


Постепенно пришло желание конструктивно обеспечить развитие двух семей в одном улье.
Две хорошие семьи обеспечивали полное заполнение пространства нижнего корпуса в зиму и решение перечисленных выше причин.
Соответственно развитие их должно было происходить в вертикальном направлении.

Итоговое решение эволюционного развития
- Нижний двойной корпус, хорошо утеплённый, с двойным слоем изоляции задней, северной стенки;
- Промежуточный, менее утеплённый, так же двойной корпус;
- Верхний объединяющий, лёгкий, медовый корпус;
- Правая и левая горизонтальная диафрагма с противоматочной сеткой;
- Глухие задвижки из оцинкованной стали;
- Подкрышник;
- Крышка.

Просьба к модераторам заменить первое предложение темы на прилагаемое ниже

Предлагаю вашему вниманию эскизный проект трёхсекционного двухсемейного улья для стационарной пасеки.

ВЫВОД МАТОК

Самый больной вопрос для начинающих (и не только) пчеловодов - это своевременный вывод маток.
Вот как это мероприятие в последние годы протекает у меня.
Ещё в мае, когда открывается для освоения (одной семьёй) верхний общий корпус, туда перебрасываю пару рамок с расплодом на выходе и одну (между ними) рамку с червой и открытым расплодом. От основных двойных корпусов общий отделён противоматочной диафрагмой. Леток в общем корпусе открывается на 2 пчелы.
Уже через неделю на этих средних рамках можно обнаружить по одному, а то и по два маточника тихой смены. По-видимому, это происходит если матка несколько первых дней червила в нижнем корпусе. Обычно эти рамки с маточником переношу в нуклеусы.

Запуск вывода маток в период первой откачки мёда.

В верхнем медовом корпусе в период взятка держу приоткрытым леток на 2 пчелы.
Это необходимо для наличия лётной пчелы, работающей на этот леток.
К моменту откачки мёда в нижнем корпусе под противоматочной диафрагмой складывается следующая ситуация.
Все рамки плотно забиты крытым и на выходе расплодом. Матка радикально ограничена в червлении. Корма в изобилии, и поэтому качество яиц – наивысшее.
При переборке обоих гнезд все эти рамки, с сидящей на них молодой пчелой, кроме одной рамки с маткой в каждой семье, переношу в освободившийся медовый корпус (или сразу в дополнительный двойной)
Собираю улей штатно для следующей работы, но подкрышник (без утепления) ставлю под сформированный корпус с расплодом. Летки в нём приоткрыты. Крышку ставлю сверху корпуса. В потолочинах подкрышника есть вентиляционные сетки, через которые происходит некоторый обмен ферромонами семьи (хоть чуть-чуть). Это обеспечивает более спокойное закладывание маточников по типу тихой смены.
Обязательно на 5-й день проверяю рамки и, обнаружив запечатанные маточники, срываю их. При отсутствии маточников, проверяю корпус на наличие молодой матки, такое тоже бывало. При необходимости подставляю новые рамки с червой.
Когда маточники созрели, рамки с ними распределяю по верхним двойным корпусам,
отделяю их глухими задвижками от основных семей (подкрышник теперь уже наверх улья) - пусть выходят и облётываются. Т.к. следующая откачка через месяц, то тогда и проверяю наличие новых плодных маток по свежему червлению.
Из-за того, что у меня по природным условиям наблюдается большая потеря маток при облётах на спаривание, я у себя наверху для вывода маток стараюсь ставить двойные корпуса. Тогда хотя бы одну матку на улей (секцию) в сезон я меняю. В прошлом году удалось поменять в рабочих семьях всех маток. Даже в нуклеусах в зиму ушло 2 первогодки и 2 двухлетки хорошего качества.

Прикрепленное изображение: Открыть в новом окне

Это фрагмент карты низовья Днепра.
Окружность показывает площадь экономического сбора (R=2,3км).
Как видите, сырости хватает.
