я не говорил,что каретке что то мешает..,ты читай внимательно..,а то один про фому,другой про ерёму
это нормально,но вал намотки можно потолще внедрить,бвстрее скорость подъёма будет

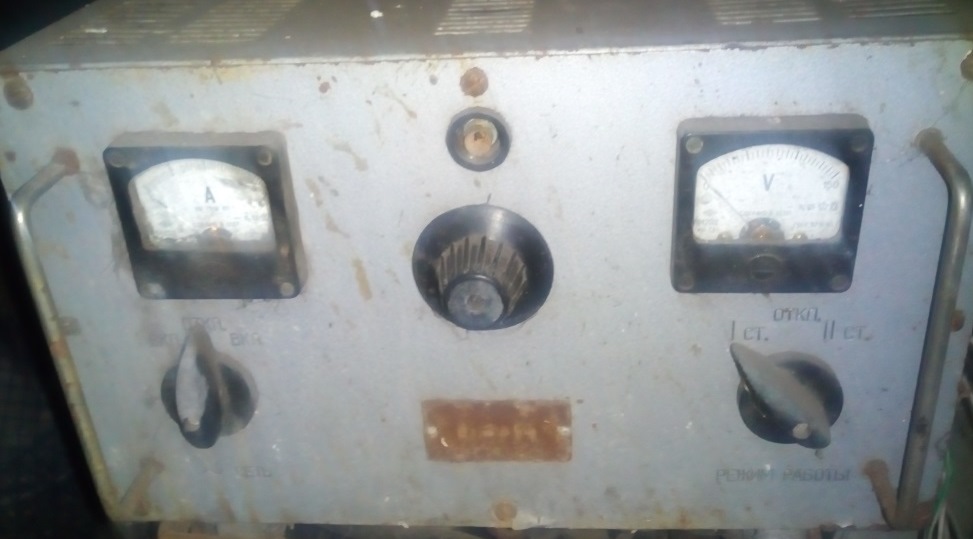

Имеется такой же, тяжеленный блин! Я сначала пробовал через него Г-108...грелся диодный мостик..после выкинул эти все диоды..а поставил мостик(копыто) от автомобильного генератора, только несколько диодов убрал и всё! Перестал греться..и тянет этот Г-108 )) У меня даже китайское зарядное, самое что не на есть дешовое и по деньгам и по качеству!)) И через него тоже нормально работает...а мне куда торопиться?!? Вскрыл пару рамок..в кассеты их...пока следующие вскрываю, первые уже пустые! И т.д!

Если есть мощный нестабилизированный источник питания, то вопрос стабилизации питания от него уже более простая задача. На вскидку 2 варианта.
1. Пассивный фильтр из конденсаторов и индуктивностей(катушек) типа такого http://vrtp.ru/index.php?act=categories&CO...le&article=3320. Но при больших токах там номиналы значительные требуются.
2. Активное преобразование 24В в 12В преобразователем типа такого: https://ru.aliexpress.com/item/300-20A-DC/32851821363.html. Вариантов много, искать по фразе "DC-DC step down".

такой?
есть 220/12(24)


вот так везде своё "но"
Прикрепленное изображение: Открыть в новом окне

Мне самому стало интересно. Сходил проверил. Докладываю: В холостом режиме сварочник выдаёт около 60 вольт. Под нагрузкой- двигатель 24 вольта не менее 100 ватт( нет данных) выдаёт 28 вольт. Ток не мерил, не было цели. Так что Г 108 будет работать отлично. Но запитывать от него сложные эл. устройства не советую.Нет стабилизации напряжения и не выяснял какие помехи он выдаёт . А просто крутить двигатель и управлять им тумблерами пожалуйста.

Без проблем, параллельно выходу подключи конденсаторы на рабочее напряжение 25/50 вольт, ёмкостью чем больше тем лучше-5000-10000 Мкф. В этом случае кашу маслом не испортишь.

Да всё я правильно понял! У меня каретка доходит до самого верха боковых стоек..и если бы верхние подшипники перекрутить ниже...то и каретка будет выходить выше боковых стоек...если ты имеешь ввиду высотные отметки тех же вил или боковых зажимов..так это всё на болтах..так что перекрутить выше или ниже на каретке -нет проблем..


Может и такой был?! Коробки то нету! Остался один амперметр да вольтметр..а так вся схема на голе!

отрезать всё лишнее,чтоб не выходило
Говорю же - каретка длинновата на мой взгляд,если укоротить,то высота подъёма увеличится,что немаловажно при постановке ульев третьим ярусом или на грузовик какой

Вал на 25..можно вставить кусок трубы на 32..наружний будет 42..да и так скорость нормальная.!

просто крутить у меня есть чем кроме сварочника.
А мой сварочник на холостом ходу выдаёт 80v,так в мануале написано

Это уж в процессе эксплуатации!

тут надо быть точно уверенным ибо ЭБУ стоит недёшево и если сгорит от моих опытов,это будет досадно

Тогда только аккумулятор. Все современные БП имеют защиту от предельных для них токов. Я уже писал,что пробовал использовать БП от ПК для медогонки с приводом 90 ватт. Не получилось, срабатывает защита. Мощность БП оказалась даже больше чем я писал ранее-350ватт. Пусковой ток Г108 на загруженной медогонке будет очень большой. Выбрать БП учитывая их технические данные невозможно, та как на обычных БП я никогда не видел данных о токах при которых срабатывает защита. Так что остаётся только метод проб и ошибок или метод ТЫКА.

Может действительно про разные вещи толкуем?! А параметры таковы: Ульей от земли могу поднять на высоту 115см (если рогами под низ) а полный размер по высоте стоек 170см.. ролик то заметь у меня на нижней поперечине каретки если перекрутить верхние подшипники каретки ниже см на 20-30 то подъём улика увеличится на те же 20-30см..не укорачивая каретки...боковые зажимы у меня в сборе на одной платформе..по углам просверлены отверстия 4шт для крепления на каретке..вот и продумываю щас на какой высоте прикрутить эти зажимы?

в моём сообщении чуть выше под номером 5394 посмотрите видео,там всё работает от БП 360вт
зачем они тебе,если твои улья из фанеры?

Ну почему?! Есть и деревянные! Хотя надо пробовать..мож и фанера выдержит.. можно боковые зажимы использовать и для страховки от бокового падения..


Фанерные то фанерные ! А на боковых стенках меня держат! А во мне 95кг!))

сфотай погляжу как они у тебя выглядят..


Тебя держат,а зажим раздавит их или зажимать не будет от их амортизации

Сёдня уж не побегу!))) Намерзся на славу! С утра до вечера во дворе!


Может рейки подставлять под зажимы? Ну да ладно не время щас для экспериментов..морозец однако! Хоть и не сильный, но за 8часов хватает, чтобы сопли побежали! А снегу нет!

просто интересно,ты где то подглядел схему или как? Там не так всё просто с ними,если не знать,там рамки перекоса,пружинки,тяга ,всё должно быть точно отрегулировано..


не,это морока одна,фанерные и улья ппс только вилами поднимать

Ну конечно подглядел!..видел ролик?- у мужика такая же примерно конструкция..и вал-труба и зажимы от стубцины..так у меня не из струбцины ..а принцип тот же..винт от малых тисков ..на нём пружина одета..то есть при вращении этого винта на закручивание ..он давит на щеку зажима..при раслаблении винта под действием пружины зажимная щека отходит..а второй зажим стопориться на сквозных болтах..можно перемещать эту вторую зажимную щеку путём перестановки стопорного болта в другое отверстие..дальше...ближе..
Насмотрелся я этих рычагов)) И для себя решил : Надо ПРОЩЕ!

Внимательно посмотрел видио, на паузе узрел шильдик на БП( S-360-12) ввёл его в поиск на АЛИ, выдали кучу, выбирай тот что на видио. Эксперемент на видио не совсем точен, двигатели в холостом режиме, но и это не плохо.

вы невнимательны,там на видео он тормозил руками двигатель и это уже режим не холостой
если бы вы внимательно читали,то поняли бы что мне известно что там на Али и почём,я ссылку выше приводил
Никто не сказал только как долго это всё будет работать,вот в чём вопрос..
не..,с винтом не то..


вот именно- надо проще,а винт на зажиме это гемор,челябинский кулибин помню что то такое мудрил с витовым зажимом ,но не прижилось..,все пошли по пути рамки перекоса..

Для меня пока ТО! А дальше посмотрю может чего и сам придумаю?! Не велика беда если чего, 4 болта выкрутил да выбросил всю эту зажимную систему..главное основа есть..и рабочая..

..ну да,все не вногу идут,я один вногу


придумано всё давно

Скорее наоборот! Все в ногу..один я не в ногу! Не в моих правилах быть Марьей Кривой! Не интересно это!

ну это присказки всё,а апилифт вот так работает без каких либо винтов :
ручка вниз-зажато
ручка вверх-разжато

https://www.youtube.com/watch?v=k-F3_ur0vAg&t=92s

Это то понятно..Вот только интересно! Как таскают ульи из ППУ??Ведь там только под низ вилами..а если верхние корпуса надо снять положим..или поставить корпус третьим к примеру?
Как без зажимов то?!

Были ли случаи когда зажимы не могли удержать улей, особенно осенью?

Что такое большой?????????????????????? Есть же конкретные цифры!!!!
На медогонке стоит двигатель от стеклоочистителя , мощность 90 вт.
Примерный расчет по постоянному току: 90/12=7 А. Больше нельзя, не потянет - сгорит.
А далее, в момент пуска индуктивного сопротивления нет, поэтому ток в цепи м.б. в 7 раз больше, Т.е. 7x7=50 А. А надо для работы всего 5 - 6 А.
Тогда я поступаю просто: Беру простой, старый аккумулятор - уже не рабочий, но еще в нем что-то есть, и он работает теперь вместо демпфера.
Электролитами (Конденсаторами) это не сделать - очень большая батарея получается. И в момент работы по амперметру потребляемый ток привода двигателя медогонки колеблется в пределах 3-6 А.
Задача решена без особых проблем!!
Поэтому Импульсного блока питания (Который я указал выше) на 100 вт мне хватает.

не знаю..,я за дерево.
при снятии корпусов я апилифт не применяю,он у меня только в перемещении /перевозке участвует. Корпус снимаю/ставлю руками,так быстрее и проще,но когда корпуса с мёдом привожу домой с пасеки,то конечно апилифтом везу к медогонке ибо на руках пуп развяжется

tolya, задача решается то же просто: Я отказался от этих ППУ - слабые они и мышки тв них "ДЫЛДОЧКИ" делают, как бы сказал твой внук!
Поэтому только деревянные лежаки и никуда ничего таскать не надо.
И зимовать на тех же местах, где летом стояли. А пустой корпус поднимается легко одним человеком. Он весит не более 20 кг. А рамки можно всегда переставить при помощи рамконосов. В итоге опять же экономия: Для небольшой пасеки (до 50 ульев) управиться всегда можно одному челу.

У нас Валентин с Вами разные принципы пчеловождения..У Вас- стационар..мне приходиться кочевать..а в лесу не всегда находиться помощник..по этой причине и отказался от деревянных ульев, изготовил так называемые сэндвичи! Внутри- фанера..по наружи-пеноплекс.. по весу они почти в 2 раза легче деревянных не говоря уж о магазинах!

аккум буфером служит от толчков тока в цепи,но городить огород такой не хотелось бы..
Нам бы шнур в розетку и шоб заработало


Это только в мечтах..ибо если не кочевать,то хрен не мёд ,а если кочевать,то лежаки шипка габаритные,места в прицепе много занимают

Я тоже по первости предпочитал дерево, но когда слепил пару этих сандвичей, как опытных экземпляров! И мне больше понравились вторые..а в дальнейшем вывозил на точок корпуса только из пеноплекса и в конечном итоге всё дерево оставалось до осени дома под навесом! И на данный момент пчёлы зимуют в сэндвичах а дерево-отдыхает!

daleksa, все правильно. Этот "Акум" уменя на этом месте, возле медогонки стоит лет 5-6 уже. Я его никуда не перемещаю. А Далее - подключил ИТ к сети и все - все закрутилось. Даже обороты не регулирую. Выше я написал их параметры.

У меня так и сделано. Сунул вилку в розетку и все закрутилось

У меня именно такой(на 30 А) 2 сезона уже отработал -это не кот в мешке , не сомневайся выписывай.

Ок.

не стал парится самоделками брал 2 года назад вот здесь: и привод и блок питания. Всё программируется по времени, скорости и всё работает...
http://www.bee-prom.ru/catalog/199-blok_pitaniya_220-12v.php

но мы лёгких путей не ищем
Заказал БП https://ru.aliexpress.com/item/12V-30A-360W....59ba33edm7ukGX
Буду делать привод Г-108
Осталось заказать ЭБУ и поколдовать с ремённой передачей. Зима вся впереди,надеюсь успею к медосбору 19г

генератор г-108 перебрать решил и вывести доп.провод для реверса.. генератор новый ,год выпуска 78,с хранения... Где хранился хрен знает,но при разборке удивил - ноль ржавчины,всё откручивается легко,как сегодня с завода..и главное - подшипники хотел смазать,думал смазка засохла,крышечки открыл,а там синяя смазка не высохла ни грамма,всё рабочем состоянии. Не стал разбирать ,всё обратно прикрутил и мазать подшипники не стал,только цепь якоря и статора разорвал для реверса,короче ещё один провод вывел и всё,готов к работе..Ай да СССР,всё сделано на века! Сорок лет пролежал на складе и как новый
Надо шкив точить ему новый и всё,двигатель готов.

Как мыть собираешься эту медогонку тогда?
Г-108 , и всю эту конструкцию демонтировать нужно будет, а сам Г-108 , весит не менее 6 - 7 кг. - так как, в тот же генератор попадет вода и ему "КОПЕЦ". Как тогда? Опять все заново?
ДДДДДДДДДДДДДДДДДааааааааааааааа!!!
И сколько же это времени уйдет на изготовление этого ВЕЛОСИПЕДА?
Умножь это затраченное время на минимальную стоимость оплаты (Хотя бы!!) своих работ.
Вот и ответ: Есть ли смысл этим всем заниматься.
К сожалению РУССКИЙ (Российский) мужик (Пчеловод) учится на своих ошибках и , причем всегда, точнее - постоянно!
-----
daleksa, Ты выше спрашивал : КАК СДЕЛАТЬ?
Я решил с тобой поделиться этой инфой, которую я выстрадал и на своей "Шкуре" проверил, натворив при этом много, очень много ошибок. Сейчас привод у медогонки работает и нет никаких, вообще, проблем. Но сколько затрачено времени, что б прийти было к этому решению.
Сейчас цена этого вопроса в сумме, по сегодняшним деньгам около 6 т. р. всего.
Ранее, 10-12 лет тому назад э/привод к медогонке был в диковинку, сегодня полно различного рода этих конструкций.
Ты же пчеловод и тебе это проще купить. По деньгам это - 10 кг. меда - один дополнительный улей!
[B] Ты же опять за свое. Опять идешь по пути проб и ошибок.
Вывод один - тебе больше делать нечего. Извини уж за правду!
Тогда , в следующий раз не спрашивай.
И нет смысла делиться очередными приспособили, которые я использую у себя на пасеке - а их очень много.

Конечно, можно все купить.Вам, Валент, хорошо, присесть некогда. Всегда заняты. А тут столько идей гуляет безпризорных. Сколько можно всего сделать.Я тут сварку осваиваю, как я без неё жил то? Варю и варю, получается, Здорово же!!!

У меня Валентин тоже привод медогонки от Г-108, и я не вижу никаких проблем с мытьём медогонки..откручиваю пару болтов ,,снимаю Г-108 с ремнём и все дела..полоскай хоть целый день!

думаю при всех комплектующих за полдня можно всё собрать
Смысл есть ибо продают привода на 12в со слабыми моторчиками ,а привода на 220в шипка дорогие и в лесу они бесполезны
Теперь считаем деньги:
1.генератор 1500р(отдал трёху мёда)
2. ЭБУ 4000р+пересыл
3.БП 1180р.
4.шкивы,ремень ,подшипниковый узел ..,думаю грубо не более 1000р за всё,половина мёдом.
Сборка и установка не стоит ничего,часа три времени ..
Итого:
Примерно 8000р (четверть из этого мёдом платил) стоит привод с программным управлением,с блоком питания 360вт на 12в с неубиваемым мощным э/мотором 250вт
Думаю это в пределах разумного для пчеловода-любителя с небольшой пасекой.
Э/привод будет легко сниматься ,времени для этого - минута или две
Так же можно поменять э/привод на штатный червячный за 10-15 минут при надобности.


Я не особо занят нынче,это так ..и в этом много своих плюсов - можно медогонку усовершенствовать,можно много чего .. Пенсионер имеет такую привилегию


вопрос на сегодня не актуален,я определился с конструкцией

Валент ,общий посыл ваш понятен - зачем делать ,когда готовое можно купить..
Да,нынче многое можно купить в готовом виде и будет это лучше,проще и дешевле порой. Но не всё!!!
Перечислю за последний год-два что я сделал своими руками..
Прицеп на 8 ульев
воскотопку парогенераторную
апилифт
термокамеру с дымогенератором для производства колбасы,ветчины и проч
э/привод медогонки(в разработке)
мясорубка(в разработке)
Так же от нечего делать иногда стряпаю улья,иногда занимаюсь прививкой зимостойкив сортов груш.. и т.д.
Всё,что я перечислил можно купить или заказать,но это будет значительно дороже и не факт,что лучше.
Так что ,профессор,мы ещё кое что можем

daleksa: лично для тебя:
Это твой «ВеЛОСИПЕД» -Г-108 в действии на медогонке
https://www.youtube.com/watch?v=PTHFWN7EyeI
https://www.youtube.com/watch?v=buUiOL5vmts
еще самоделки
https://www.youtube.com/watch?v=e8NoD8IsMeU (Там все видно, наслаждайся!)
А для блока питания с регулятором подойдёт Обычный ЛАТР и элементарный понижающий трансформатор и один диод (мостик даже делать не надо!)
----
У меня, (Валент) крайне не хватает времени, особенно с 20 по 28 августа (качка меда). Если у тебя daleksa: в это время есть свободное время (А с твоих слов его с избытком) приглашаю к себе на пасеку в этот момент - о цене за помощь оказанную договоримся.

Да вы,батенька,тот ещё эксплуататор



Лабораторный транс(ЛАТР) можно было скомуниздить в былые времена где нить в школьной лаборатории,но я всё на стройках ошивался и всё в дальних углах медвежьих,так что ЛАТР мне не светил нигде. И электроника не будет от такого девайса работать стабильно.
Не..,это не моё
Каждый вправе выбирать как ему использовать своё время..и то,что его не хватает-это всё от лукавого

daleksa, все мы понемножку эксплуататоры, Что-то, Где-то, Кого-то!!
Можно обойтись любым простейшим понижающим трансформатором (где взять, спросишь - подскажу),

Еще о приводе с Г-108 готовая Видяшка https://yandex.ru/video/search?filmId=10708...k=1&path=wizard

daleksa, А отказ принят.
Вот так же приглашаю помощников (не родственников) - побудут 2 денька и тихо так, задком, задком и . . . - сбежали.
Потом, при встречи, спрашиваю: "Почему сбежал"?
Ответ, как правило, такого содержания: "Так там же работать надо было! "

я уже всё решил с БП
Я никого не приглашаю потому как платить по тысяче в день не могу,а за меньшее никто не пойдёт. Я справляюсь со всем пока сам,не буду справляться,значит всё..,но пока нормально..Вот думаю нынче перенести откачку мёда в другое помещение,чтобы апилифтом прямо к медогонке подъезжать,а то тяжело на пупу корпуса с мёдом через крыльцо тащить к медогонке.

Тоже Г-108, в обще не чего не откручиваю, керхером и с низу, и с верху, и внутри. Генератор внизу стоит, как туда вода попадет? Он же полностью закрыт от влаги. Нормально работает, одно жаль касеты не оборачиваемые. Посмотреть можно тут: https://www.youtube.com/watch?v=Geo4yiBuK7k
