Новая форма уже в работе.

сколько будет стоить формы на 12 рамок приимущественно цельнолитые???
- дадан 12 рам-
- рут 12 рам-
- дно 12 рам-
- крыша 12 рам-
-кормушка 12 рам-

здравствуйте.
уже делаем 12-рамочные даданы
формы дна, крыши, кормушки и магазина - зимой
хотите ускорить - делайте заказ и оплачивайте.
цена - немного выше, чем формы 10-рамочных
---
(ниже цены на 10-рамочные)
Дадан 52000
Рут 46000
Магазин 40500
Крыша 31000
Дно 42500
Кормушка 44500
Подкрышник/проставка 39000
---
цельнолитых корпусов пока не будет

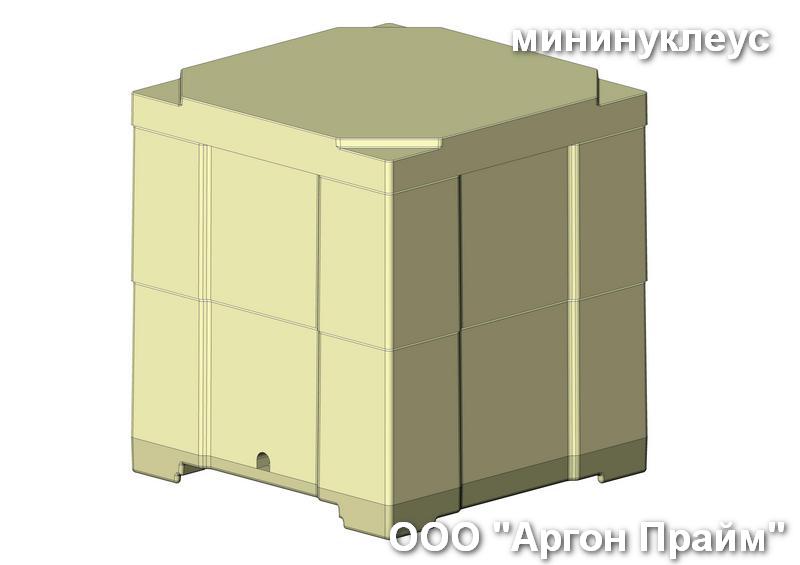

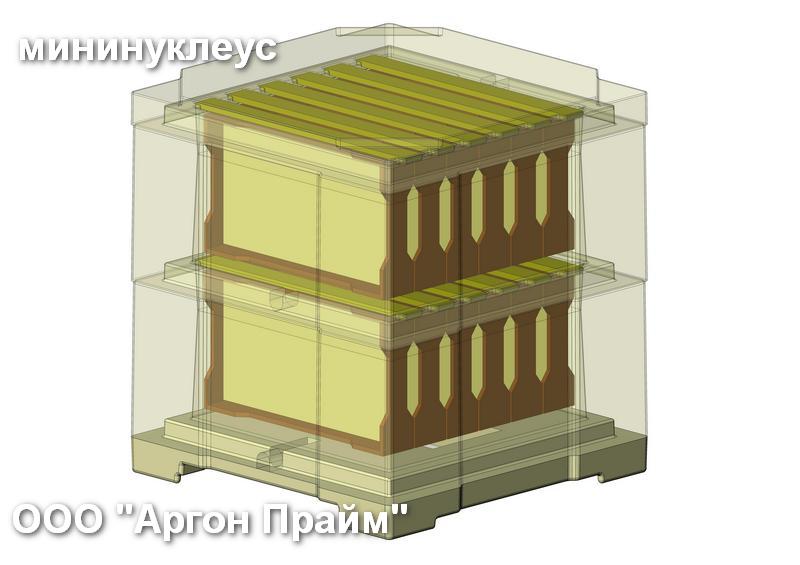

С подачи Игорь+ переделали проект мининуклеуса (см. фото)
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Здесь летковое отверстие будет сразу встроено (не нужно сверлить).
При повороте корпуса на 180 градусов - леток закрыт полностью.

Дно - отъёмное.

Для интересующихся размерами ульев:
по этой ссылке -> 3D Модель
можно скачать архив с 3D моделью улья в формате easm. Файл имеет расширение exe, это значит, что просмотрщик встроен и можно просмотреть на любом компьютере без предустановленных программ.
В модели находятся: дно, корпус "дадан", магазинный корпус, кормушка и крыша. При просмотре можно измерить детали, скрыть лишние для удобства и т.п.

Дела движутся.
Всё по проекту!
Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне

В продаже 12 рам дадан? цена? или только пресс-формы для них

Здравствуйте, Илья83!
Да, можем сделать и корпуса и формы.
Корпус = 1000 руб.
Формы корпуса = 59000 руб.

Корпус отдельно 12 рам 1000, или это в комплекте с дном и крышкой?

За 1000 рублей - 1 корпус на 12 дадановских рамок
К декабрю будут и крышки и донья на 12 рамок

Ценник ориентровочный на донья и крышки какой будет?

Ответил в личку

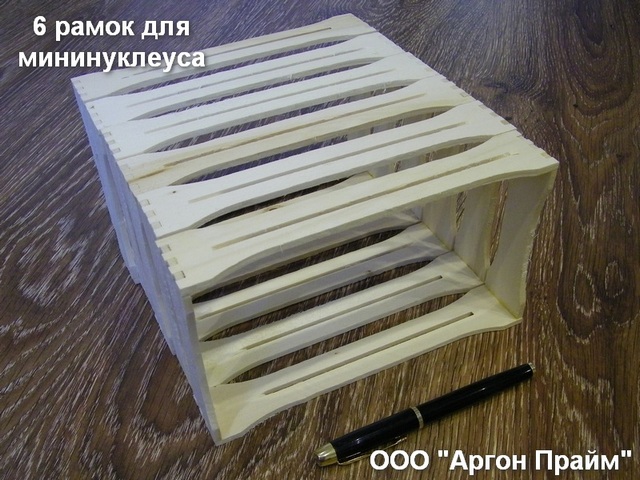

Приехали рамки для мининуклеуса.
Собрал. Будут такие:
Прикрепленное изображение: Открыть в новом окне

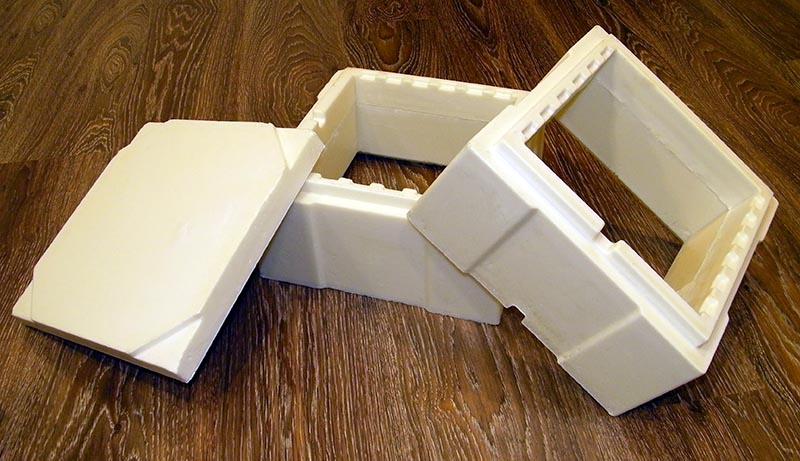

Тестовая отливка корпуса мининуклеуса:
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

Капец заморочка для мини нуклеуса. Для нуклеусов можно и попроще делать.

одно не исключает другое, в этом и фишка!
можно просто брусок сечением 20x5 с приклеенной вощиной, а можно - минирамку-евросот. Зачем - это уже другой вопрос.

вот я стесняюсь спросить.... но тем не менее: ресурс замков, на формах корпусов, равный 50 отливкам - это норма заложенная вашими т.н. конструкторами? а как же заявленный ВАМИ жизненный цикл форм, равный 1000 отливок?

для справки будущим покупателям - замки умирают(срезается резьба на шпильках, к 50 отливке - стабильно. начиная с самых нагруженных, продольных.) в формы, заливалось количество пены, указанное в инструкции, формы не перегружались. регулировка замков НЕ ТРЕБОВАЛА ЛОШАДИНЫХ УСИЛИЙ при закрытии формы.

на остальных, достал посмотрел,шпильки - тоже помрут, но позже.

Да, ранее устанавливали зажимы на саморезы и клиенты жаловались, что их срезало. Полгода назад начали применять зажимы попрочнее/подороже и устанавливаем их на стальные заклепки. Пока не сорвало ни одного.


У нас собственный комплект форм на тех старых зажимах-защелках, такого не было ни разу.


И такого у нас почему-то не происходит. Видимо, Вы напрасно применяете лошадиные усилия. Один из клиентов вообще молотком бил по зажимам, от чего мы всех предостерегаем. Естественно они долго не проживут при такой нагрузке. Если зажимается туго, ослабьте на пол-оборота.


Жизненный цикл форм гораздо больше 1000 отливок, что подтверждает наша практика.

да, пришлось на другие саморезы ставить - ваши сразу давали слабину и отказывались закручиватся, фотки я вам присылал. стальных заклепок в наших краях не водится.
и таки да - шпилька центральная и саморез - это как бы разные вещи.


это не показатель совершенно. могу сфотать если не верите.



я так понимаю в жизненный цикл не входят составные части формы, такие как защелки? а что тогда входит? как бы 5% от заявленного слишком МААААЛЕНЬКИЙ срок службы.



гм. про лошадиные усилия упомянул - потому как в личной переписке вы спрашивали не заколачиваю ли я эти защелки молотком. и да, повторюсь - НЕ заколчиваю, НЕ применяю лошадиные усилия. все в пределах разумного.

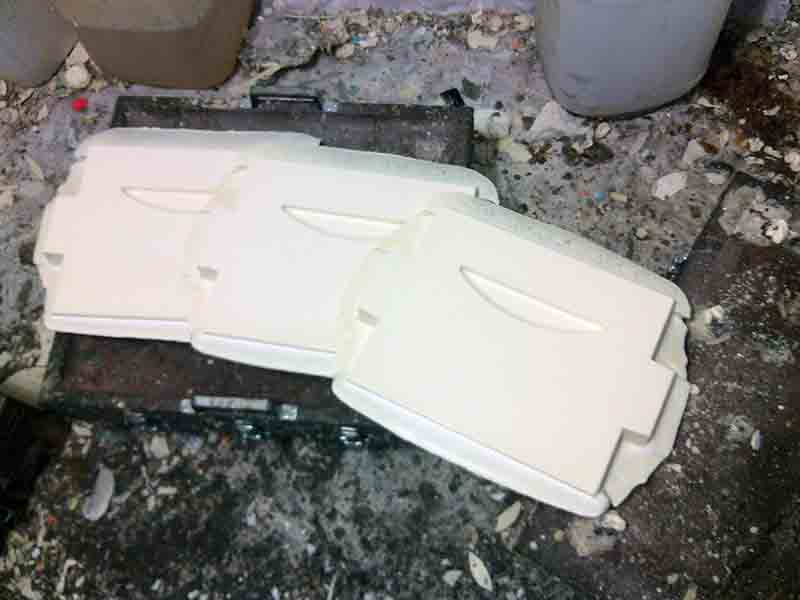

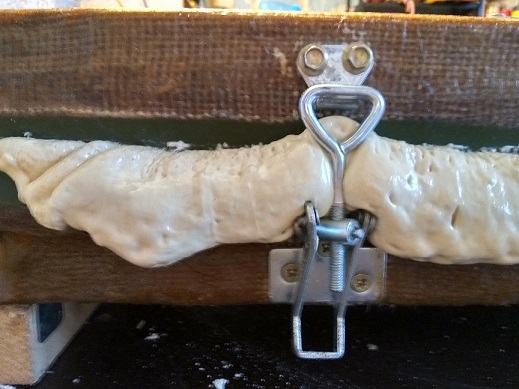

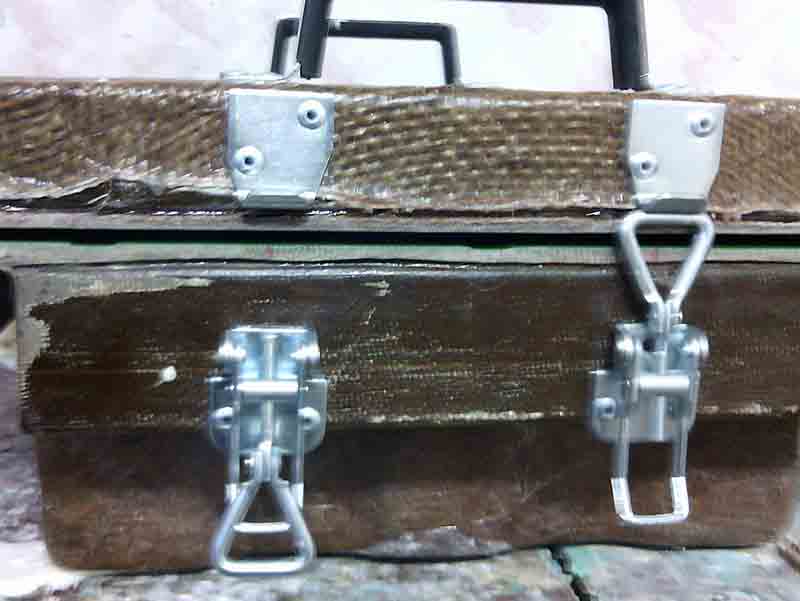

защелки не держат более одной отливки. на 4 отливках вес облоя отличается от 1-2 грамм до 80, и как я вам должен развешивать? каждый раз надо подгонять. говно защелки. непродуманое решение. ссылка на магазин с новыми защелками есть? потому как эти - ну говно полное. только что оторвало шпильку совсем. фото - прилагаю:

Прикрепленное изображение: Открыть в новом окне

Сколько всего зажимов у Вас сломалось?

пока 3. но на шпильках резьба у многих уже слабая.

Упс, понял, шпилькой Вы называете ось винт-петли.

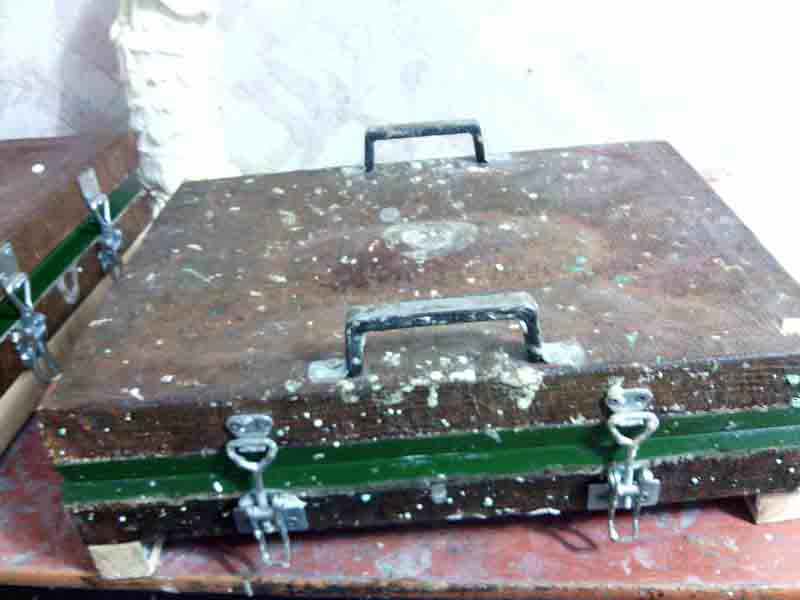

Можете не верить, но скажу, что вот эта форма
Прикрепленное изображение: Открыть в новом окне
отработала по грубой оценке около 1200 отливок. Как видите, зажимы на ней точно такие же, отличие только в их монтаже - они на заклепках. После ее (и остальных) изготовления с зажимами ничего не произошло и ожидается, что она отработает еще несколько тысяч или более - признаков износа просто нет!

Облой, к-рый у Вас на фото - это что-то запредельное. Причин может быть несколько:
1. перегретое сырье
2. сырье с низкой плотностью свободного вспенивания
3. повышенное количество заливаемого в форму сырья.

У нас в вышеупомянутой форме облой стабильно не выходит за пределы фланцев:

Прикрепленное изображение: Открыть в новом окне

причем подкручивать защелки от заливки к заливке не приходится.

Сейчас мы применяем несколько другие зажимы. В основном из-за усиленного крюка-фиксатора и шарнира на петле:

Прикрепленное изображение: Открыть в новом окне

Насчет вылета оси винт-петли из ручки есть такие мысли: крюк-фиксатор и сама защелка установлены криво друг относительно друга и поэтому действует не только вертикальная нагрузка, но и на изгиб винт-петли, что и приводит к выскакиванию оси из отверстий в ручке.

Про износ резьбы на винт-петле - это вообще что-то новенькое для этих зажимов. Это импортные зажимы, расчитанные на нагрузку 300 кгс и можете не верить, но ни разу не было сложностей с ними. Еще до Вашего заказа более года назад мы использовали российские, к-рые требовали проводить входной контроль и был какой-то процент выбраковки.

Давайте так сделаем: вышлем Вам какое-то разумное количество новых зажимов плюс стальные заклепки в количестве для перемонтажа всех зажимов на всех формах. Вам останется только найти заклепочник, дрель и хорошее сверло 5мм.
Естественно, перемонтаж нужно сделать аккуратно, чтобы крюк и петля были "соосны".

я привожу факты. что там где проработало - совершенно не показатель. откуда мне знать почему у вас этого - нет.

фотки со сьеденной резьбой на шпильке - могу приложить.
фотки с НЕОДНОКРАТНО разогнутым крюком рассчитанным по вашим словам на 300 кгс - могу приложить.

было бы неплохо если вы вышлете 1 комплект замков на форму. и дадите линк чтобы я мог докупить их на вторую. реально достали меня ваши замки, без обид.

Т.е. нужно 8 зажимов? Не вопрос, вышлем.

Линк-то на поставщика зажимов дадим, но боюсь, он в розницу не торгует. Хотя, возможно, в индивидуальном порядке и договоритесь.

ок. в личку скину адрес. кит с нами работает.

Здравствуйте! Интересует цена комплекта за Дадан 12 рамок 2 корпуса + дно + крышка + кормушка. Ну и магазинной надставки до комплекта.
Спасибо.

Здравствуйте.
Ответил личным сообщением!

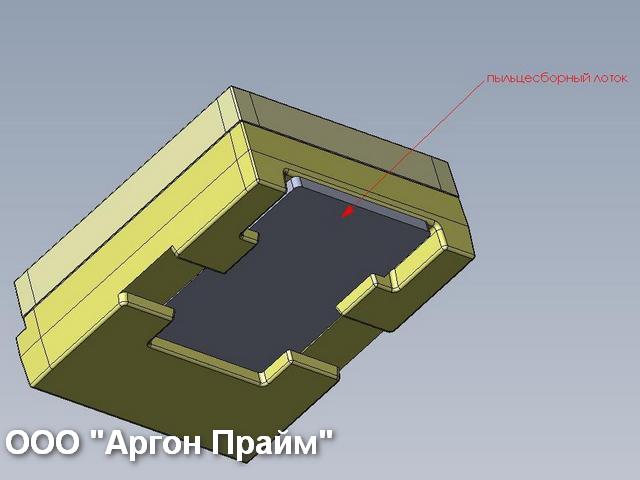

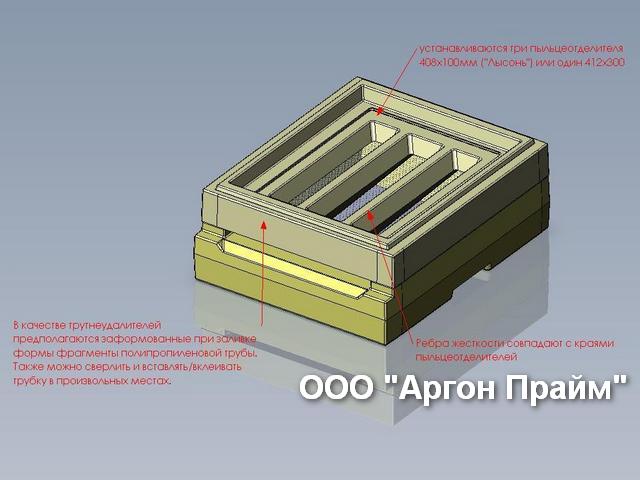

Ознакомьтесь с новым проектом - пыльцесборник
Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне

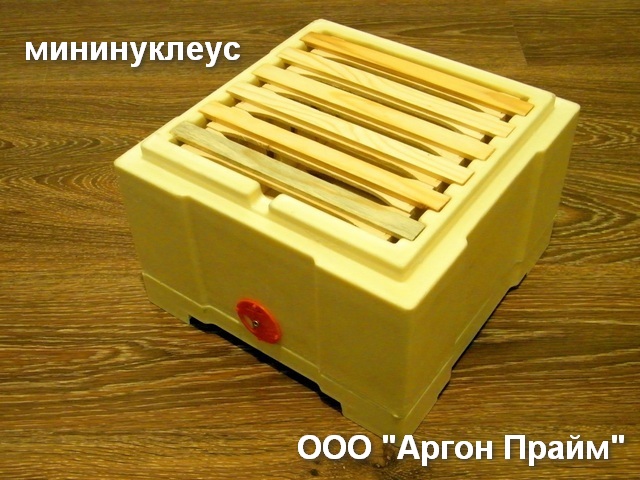

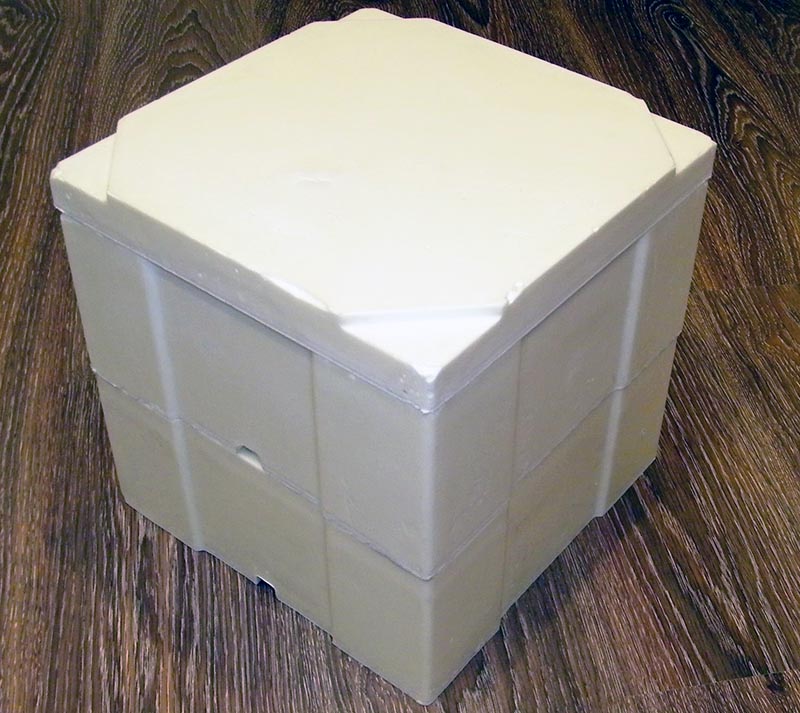

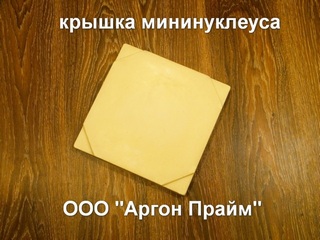

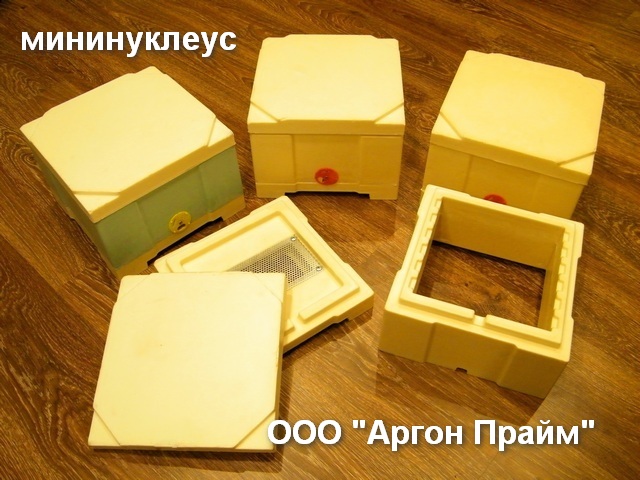

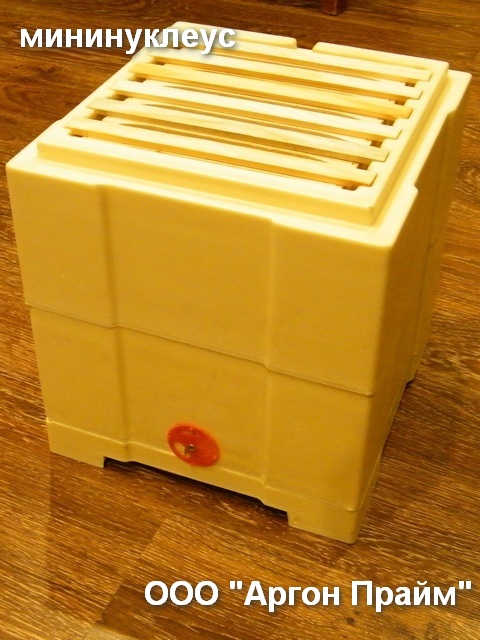

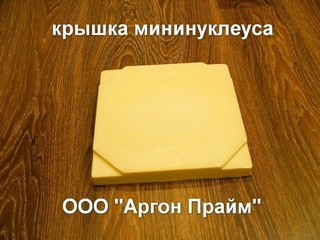

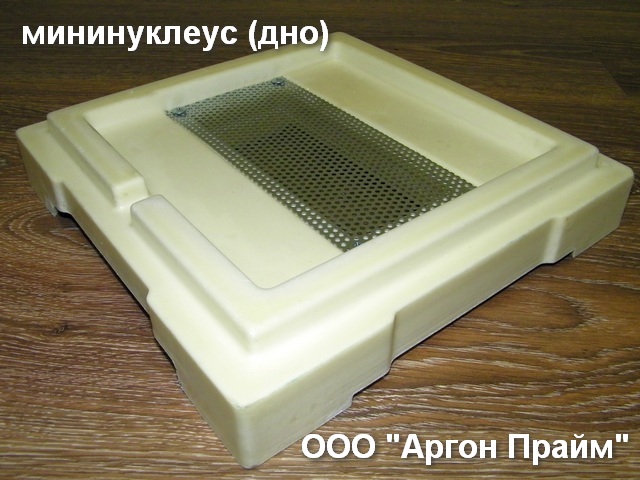

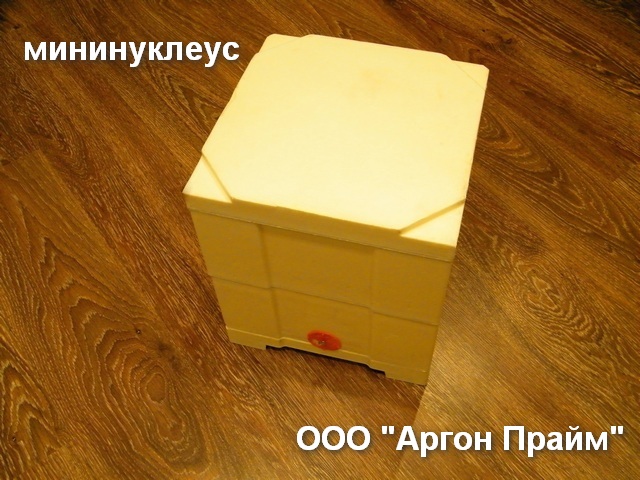

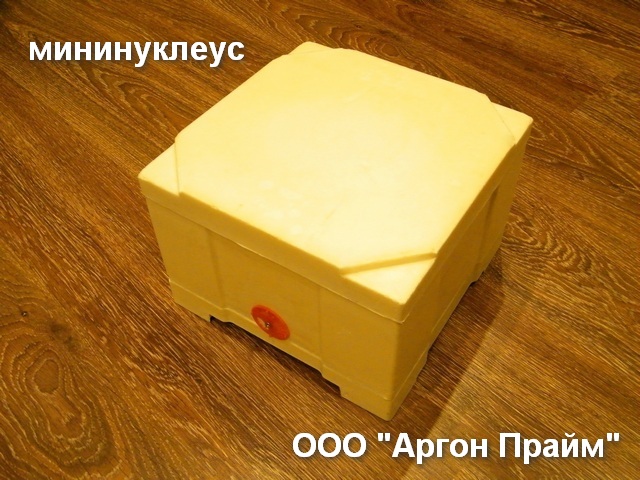

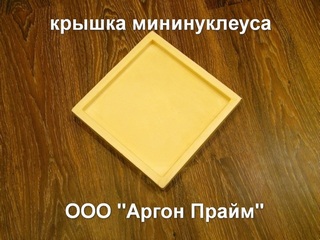

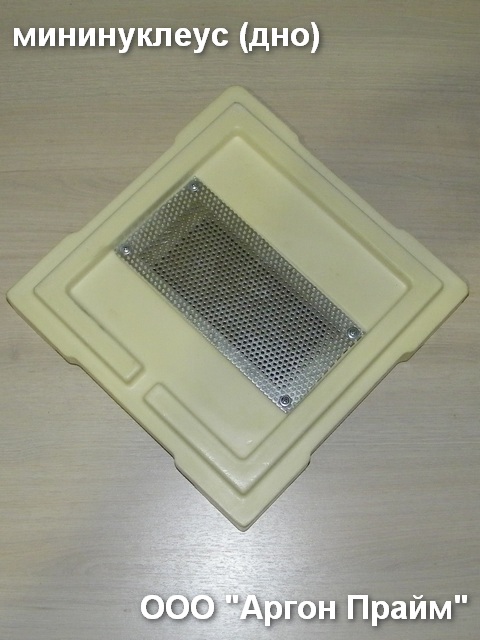

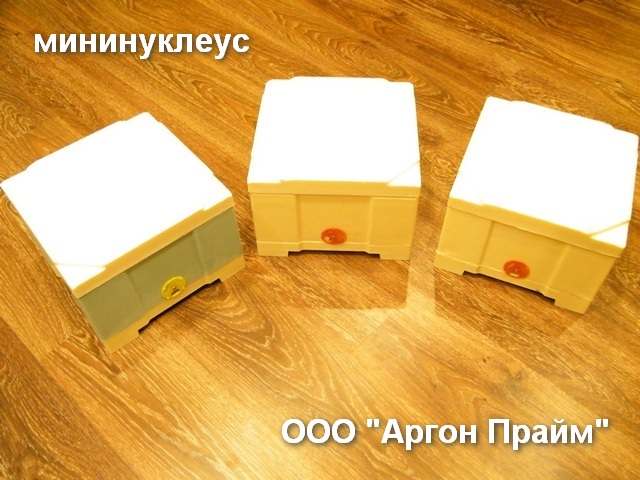

Вот фотографии мининуклеусов:
Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне

Затраты сырья на мининуклеус 1 кг
Продавать их (мининуклеусы) планируется по 600 руб
Цена трёх форм для мининуклеусов =60000 руб
---
Можно заказывать мининуклеусы или формы!

Дивные миники !
(по крайней мере, внешне очень достойные)

Вопрос: что входит в комплект за 600.- ?

GroshNN, спасибо! Мининуклеусы получились хорошие - это точно.
За эту цену предполагается крыша, дно, корпус, летковый заградитель, сетка в дно и задвижка для тепла.
Без рамок пока. Минирамки заказаны, приедут только в декабре.

Уважаемые пчеловоды!
Дайте пожалуйста ссылку на чертежи для формы десяти рамочного дадана.
Заранее благодарю.

3D модели на формы стенок сборного корпуса дадан:
боковая стенка:
https://cloud.mail.ru/public/HrHj/9sTrr9W2T
торцевая стенка:
https://cloud.mail.ru/public/HPuv/ZRqXK4Cbu

Для просмотра моделей скачайте и установите просмотрщик по ссылке
http://www.edrawingsviewer.com/

Если не осилите изготовление форм - обращайтесь, сделаем!
В т.ч. можем сделать формы на следующие изделия: дно, крыша, подкрышник, кормушка, пыльцесборник, магазинный корпус, корпус рут, мининуклеус.
Через 2-3 месяца предложим и на 12-рамочные.

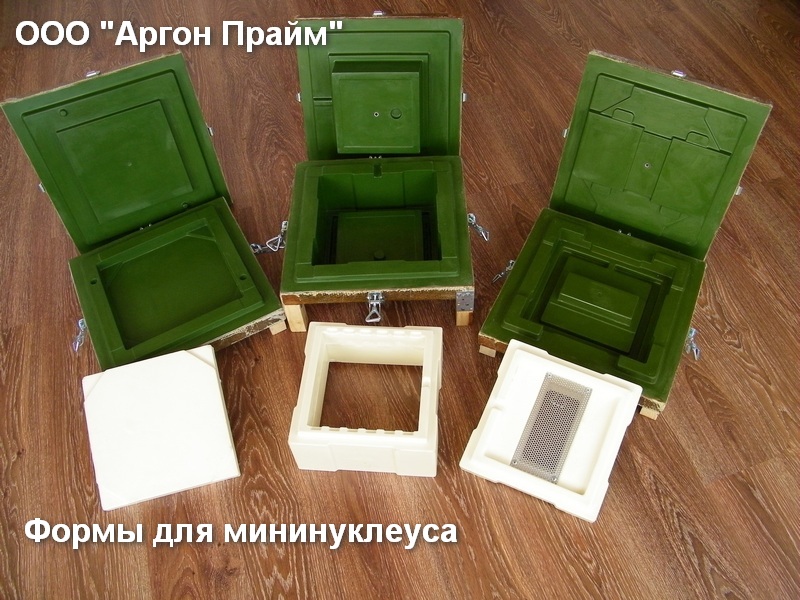

Прикрепленное изображение: Открыть в новом окне
Это формы для мининуклеуса

Какой объем по элементам?

Игорь, Ваши формы отправили сегодня, ТК ПЭК. От них должно было прилететь СМС с номером накладной.
Объем мининуклеусных изделий (объем ППУ):
корпус - 4.8 л. при ручном смешивании рекомендуем смешивать 600 грамм сырья.
крышка -2 л. рекомендуем 250 грамм
дно - 2.5 л, 300 грамм

Часто спрашивают, как вычислить нужное количество каждого компонента. Все вычисляется просто, по школьной формуле пропорции

Вес A = общий вес*100/(100+120)
Вес Б = общий вес - Вес A

здесь 100 и 120 - это соотношение компонентов A и Б. Для другого соотношения цифры меняются.

Круто. А какие размеры рамочек, точные? Внешние, в мм.
я верно понимаю, что корпуса можно надставлять?
ну и заодно почем заготовки для рамочек будут.

На фото выше в мининуклеусе установлены минирамки размером 206x117мм с прикрепленными брусками-плечиками 240x20x5. Минирамки можно не использовать, вощину крепить классически - только к бруску.
Однако при использовании минирамок есть пара бонусов:
1. вощину удобнее крепить, продевая через пазы в стенках
2. после облета матки их можно извлечь из мининуклеуса, отсоединить бруски-плечики и установить 2 шт внутрь полурамки (145мм) или 4 шт внутрь полной рамки и пустить на сотовый мед или дозревание расплода

По цене на минирамки пока точной информации нет, в районе 20-25р/шт
Корпуса да, можно надставлять.
Дно вставляется в корпус с натягом, т.е. при перемещении мининуклеуса его не требуется придерживать. Корпус на корпус и крыша на корпус одеваются свободно. Все детали можно поворачивать друг относительно друга на 90 градусов.

А можно фото как они вставляются в магазинку? это какие-то стандартные рамочки, может их сразу у производителя можно заказывать? верхнюю планку самому напилить.
В целом наконец-то я вижу нук, который мне нравится по идее, такой нук в два-три корпуса может зимовать.
Низковата рамочка конечно, 117 вместо 145, но зато можно в магазинку встроить, а можно и наоборот - поставил таких магазинок с рамочками, и потом вместе с пчелами отстроенные забрал в нук, тока надо крепление как-то продумать попроще, чтоб прям с пчелами переносить. Шурупами, в верх рамки? Можно было, конечно, делать покрупнее рамочки, не вставляемыми в магазинку, а состраивыми вместе в размер магазинки.

Да, минирамки стандартные, можете заказать у производителя, см. фото как оно и чего:
https://vk.com/id45523813?z=albums45523813
Верхнюю планку он тоже может сделать по договоренности.
Установка минирамки в магазинную осуществляется как будто без доп. крепежа.
А насчет крепления верхней планки на минирамку для установки в мининуклеус - мы пока соображаем, как это сделать потехнологичнее. Наверное будет что-то вроде верхней планки с зажимчиками типа канцелярских или еще что-то подобное.
Самое простое - на денежную резинку.

ненене. по многим причинам не.
судя по фото
https://vk.com/id45523813?z=photo45523813_4...Fphotos45523813
там толщина мм 2-3? вполне моно мелкими шурупами крепить, тока дырочки под них насверливать, чтоб не кололись. дальше по идее пчелы приклеят.

кстати вопрос, крыша как ложится на рамки, сколько от верхнего бруска рамок (от толщины планок зависит?) до крыши? как вообще предполагается туда вставлять клеточку с неплодной маткой? видел, делают такую нишу в крыше сверху.
в своих я сдвигаю заставную, отделяющую кормовой отсек, и получаю место под подвешивание клеточки. но у вас я так понял заставная в паз вставляется? или нет?

Шурупами крутить долго! Хотелось бы попроще "защелкнул-отщелкнул". Дело в том, что сама минирамка - как бы расходный материал. Если ее пускать на сотовый мед, то она уходит к потребителю. И каждую сверлить? Короче, шурупами можно, но пока думаем как сделать посложнее ))
Толщина деталей минирамки 4мм.
Зазор от планок до крышки 1 мм, установку клеточки не предусматривали, иначе крыша была бы слишком высокой. Про заставную, кормушку и размещение неплодной матки AL-KON лучше объяснит, когда появится.

1) паз для заставной доски в наших мининуклеусах не предусмотрен.
2) кормушку с канди можно организовать разными способами. В будущем мы сделаем верхнюю кормушку-поилку (на 1 л. примерно)
3) размещать неплодную матку в наших мининуках лучше между рамками


Да, верхний брусок можно мелкими шурупами крепить
Можно ещё на скобы степлером

Argon-11


по высказанными вами предположениям могу сказать следующее:
1. температура сырья поддерживается термостатом. 25-26 градусов цельсия. точность термостата подтверждена ртутным лабораторным термометром.
2-3 сырье - самол 2401. развесовка в точном соответствии с указанными в инструкции значениями. допуск до +5 грамм на 1 отливку. весы электронные проверены нормальными советскими грузилами для весов. вес отливок указанный в инструкции уточнять? он у вас менялся?

кстати, уточните, на какую плотность готовых изделий рассчитаны ваши пресс-формы? интересуют данные относительно самола 2401.

Мы делаем изделия плотностью 100 и 120 кг/куб.м, соответственно у нас есть несколько таблиц. На конечную плотность, твердость изделий и объем выдавленного через выпоры/щели ППУ кроме объема залитого сырья влияет плотность свободного вспенивания, указываемая в спецификации на сырье. По умолчанию производитель отгружает Самол-2401-50, т.е. с п.с.в. 50кг/куб.м.
Мы используем Самол-2401-70, т.е. сырье с п.с.в. 70кг/куб.м. Вообще чем ближе плотность свободного вспенивания к требуемой плотности изделия, тем изделие тверже, облой тоньше, нагрузка на форму меньше. С другой стороны появляется повышенный риск появления раковин на тыльной (верхней) стороне в отливках при смешивании дрелью.
Если у Вас приобретено сырье Самол-2401-50, но хотите повысить плотность свободного вспенивания, то можно дозаказать Самол-2401-100 и сделать микс полиольной части (компонент A).

Вообще можно получить ЛЮБУЮ плотность изделий в наших формах, ключевым фактором являтся плотность свободного вспенивания.
В таблице с развесовкой компонентов указаны объемы каждой детали, из этих цифр можно легко вычислить вес компонентов на требуемую плотность. Естественно, если зальете Самол-2401-50 в удвоенном объеме для получения плотности изделия 200, то в лучшем случае все "лишнее" выдавит внутренним давлением наружу, в худшем порвете зажимы и даже можно деформировать сами формы. Это касается не только полимерных форм, но и металлических.

гм. в сертификате указано п.с.в. - 51 кг\куб. м., миксы делать желания нет. доработаю этот, тогда закажу партию с п.с.в. 70.

раковины бывают, в моем случае скорее от неравномерности заливки, небольшие раковины были когда мешал дрелью от пузырей воздуха.

тогда опять возникает вопрос - если все условия соблюдены, почему такое дикое вспенивание и давление? может слишком хорошо перемешиваю - 12-15 секунд, миксер 2 мешалки.

Не-не, слишком хорошего перемешивания не бывает!
Даже не знаю... Можно предположить что полиол (компонент A) был открытым и насосал влаги из воздуха или она еще каким-то образом туда попала. Но тогда изделия были бы хрупкими и без частичного выкрашивания не извлекались.

Сомневаюсь что воды натянули. Тара открытой не стояла. Хранилось сырьё герметично укупоренным. Возможно на вспенивание как то влияет увеличение время старта... У меня 42 секунды.... Надо у веры уточнить...
