это камаз система, видел и с тремя выходами , жаль не обратил внимание что и как


думаю , что на камазе при нажатие педали воздух стравливает не весь происходдит притормаживание ,потому что педаль бросил ,система опять с воздухом

это что получается камаз и газ одинаковая система

Прикрепленное изображение: Открыть в новом окне

Леха Привет ! а че у 66-го есть выход на прицеп (на тормоза всмысле )

смотря кто что ставил ,я видил камаз с тремя выходами, вот как раз цепляли павильон с зиловской тормозной системой , но тогда не нужно было ,не вдавался в подробности , а теперь пригодилось бы ...
есть компрессор , будет и выход ....

это на любой системе.

привет Дим! да вроде на многих моделях 66-го есть выход воздуха под тормоза
Прикрепленное изображение: Открыть в новом окне

А какая разница, на камазе есть выхода под одно или двухпроводную систему управления тормозами прицепа. Если кран на прицепе двухпроводный, два шланга до прицепа, однопроводный, один.

у меня не затормозишь

Вот Спасибо ! мне так нравится шишарик а мне сказали что на него прицеп с тормозами не подцепишь
и я хожу вокруг 4310 облизываюсь но цена его заставляет задуматься

Одинаковая только по принципу управления тормозами прицепа, т.е. двухпроводная. Но на камазе чисто пневмо, а на шишиге гибридная. т.е пневмогидравлическая. Стоит гибридный кран ,управляющей подачей воздуха на тормоза прицепа при нажатии водителем на тормоза автомобиля.


через одну головку постоянно давит в ресивер, через вторую идет управление.

как бы разницы ни какой ,а желательно иметь одинаковую тормозную систему и на прицепе и на тягаче ....

Работать будет, собирай и не парься.


Она будет управлять тормозами прицепа с помощью сжатого воздуха в любом случае.

Сергей Бахтин

Сергей я себе поставил тракторный тармазной кран.
воздух пошол затормазил.
шланг лопнул, тормазав нет

Врятли, это видно из устройства тормозной камеры.

Всем добрый день. Мужики а где можно найти схему зиловской тормозной системы (прицепа) с описанием того что нужно покупать и как что работает, в интернете нашел схемы только на импортные полуприцепы и всё. Может не там ищу?

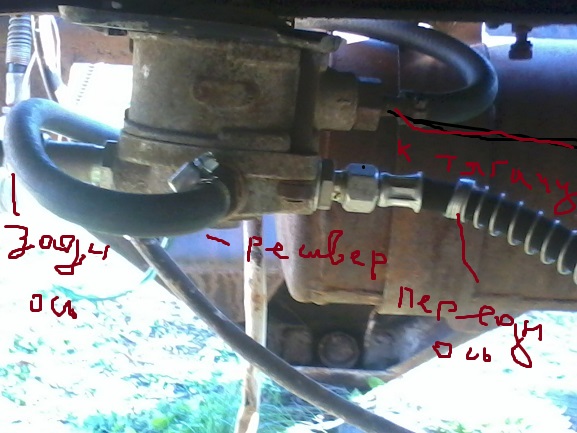

Схему не знаю, но у меня зиловский. Там ничего лишнего нет. Шланг на подачу от авто подключается к крану. От крана один выход на ресивер, второй на оси уходит. И усё.

Ну к Вам сер я могу приехать и пощупать даже.

Милости просим! .....в Горячий Ключ.

Александр у меня полностью зиловская, в степи сам собрал в этом году , сфотать в подробностях не смогу ,телефон погиб....

Александр

хреновый с меня писатель вышел

хреновый с меня писатель вышел
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

Это и всё что там стоит? А мне тут один( товарищ ) местный тыщь на тридцать насчитал блин.Хороший наверное товарищ?


Это типа:будешь борщ вчерашний: да: ну тогда приходи завтра.

С пасеки вернулся.Фото сделал,по просьбам




Для Ивана

У меня ещё проще. Прицеп покупал зиловский, на нём всё стояло. Кран у меня проще и баклуши на оси стоят, а не как жиды на веточке.

это с работой?

А остальным можно смотреть?






Господа товарищи а теперь бы всё тоже самое только общей схемой(можно от руки) что где стоит и что как называется,пожалуйста . А то в магазине и по умничать не дадут. 25 лет работаю водителем но с этой хренью никогда не сталкивался.

спасибо у тебя почти всё новьё ....
ну да - ресивер ,кран ,и трубки , кран собрал с двух , щтуцера на камеры и на кран новые купил ,несколько патрубков воздушных в проволке купил , а вообще вся система пластиковая трубка на 16 ,всё купленно в магазине для камазов, общая сумма точно не помню около 3000р , да помоему новый кран 1525 р стоил....


это к форумным хакерам ,а вообще там всё просто как оказалось потом.....
прихожу летом с краном в нашу агрофирму в гараж к камазистам ,так вот старые сказали ,что не приходилось перебирать ,всё работало , а молодёжь , как я такие заявила ,,ты чё за хреновину принёс,, хотя уже понескольку лет на камазах отработали , и пошёл сам мудрить .....

Да на листе бумаги начерти , сфоткай и отправь схему.

так не чем , я старые фото вылаживаю.....

почти
Там только ресивер с чермета.Причем с манометром попался.Оченно удобно.,когда отцепляешь и ставишь на ручник.Сколько прицепу осталось стоять.В будущем хочу дополнительно поставить ресивер на 100л


Хорошо.Сделаем

а денег мне стало...950 кран(на оптовом брал)
Трубка пластиковая 110рубМ
Палмовские головки(не помню сколько на оптовке,а в магазине по 400 руб за шт.)
Всякие штуцерки,переходки и пр ерунда.
В общем у меня на все ушло в районе 12

Присоединяюсь к просьбе И желательно спецификацию с "научно-практическим" названием всех железных и резиновых фусек... У меня ПТС но воздух...Буду ставить только на переднюю ось (павильон лёгкий) Одно колесо....комплект.... другое -нужны колодки... Ресивер ЗИЛовский лежит. И на ЗИЛу выход на прицеп "заглущен" спереди. Надо всё необходимое "добрать" и смонтировать.


Точнее плиз...

схема тормоэов на прицепеРис. 124. Схема пневматического привода тормозов прицепа и полуприцепа автомобиля КамАЗ: I — питающая магистраль двухпроводной системы- II — управляющая магистраль двухпроводной системы- III — соединительная магистраль однопроводной системы- 1 — соединительная головка типа Б- 2 — соединительная головка типа «Палм»- 3 — магистральные фильтры- 4 — двухмагистральный перепускной клапан-ограничитель- 5 — кран растормаживания прицепа- 6 — воздухораспределитель- 7 — кран слива конденсата- 8 — воздушный баллон- 9 и 11 — тормозные камеры- 10 — автоматический регулятор тормозных сил- 12 — клапан контрольного вывода- 13 — электромагнитный клапан
Прикрепленное изображение: Открыть в новом окне

блин я, как та собака ... всё понимаю а сказать не могу ... часто знаю как ставить ,куда ставить , в названиях запчастей почти ноль
это как.....
назад ставьте .....кто знает с какого бугра и в каких условиях тормозить придётся , может случится только павильон весь автопоезд и удержит .....


а у меня ручника нету

Вимед А можно "расписать" по цифрам....что как называется??????

вот такую систему смешанную и видел как -то так всей ростовской областью и изучим тормозные системы

Для однопроводной системы оставте. 1 — соединительная головка типа Б- 6 — воздухораспределитель( тормозной кран) 8 — воздушный баллон(ресивер) 9 и 11 — тормозные камеры остальное можно выкинуть. У меня так на зиловском прицепе. Начинал таскать трактором Т-40. Уралом. Мазом. Теперь Камазом тормоза все теже

У меня на зиловском такая - [attachmentid=87015]

Описание системы.
[attachmentid=87023]

Варяг

если с бугра и по сырому, зад сразу юзом идет. так что лутше переднию ось.
старые ПТСки шли с задними тормозами. много было оварий.
новые пошли с передними.
если на две оси то делать чтоб претормаживали, колодки не разводить сильно.

схема есть на компе, а перекинуть на плоншет не могу.

НЕ плохо бы ещё правильные названия всего что пронумеровано .

Это применительно для трактора,а если тягач ЗИЛ или КАМАЗ то торможение должно начинаться от задней оси прицепа,читаем сообщение 1500,из практики все вы ездили по трассам вспоминаем камаз с прицепом или фуру они начинают тормозить всегда с хвоста .

на пальцах так сказать

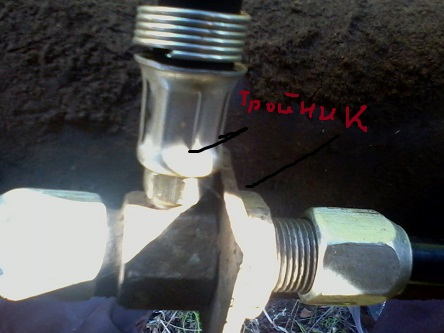

ну мне то понятно..... кстати с тебя писательна рисунке не хилый вышел ... по второму фото , как оказалось всякие тройники продаются , тоже чуть не заказал точить


нужно ещё проследить чтоб и не нагрелись ....
Прикрепленное изображение: Открыть в новом окне

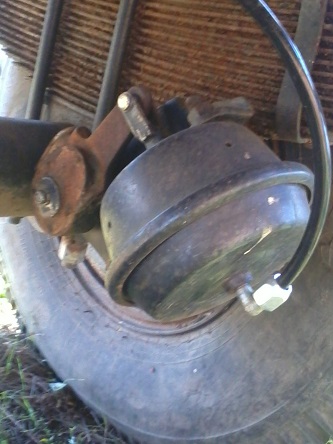

Иван ! У тебя по уму сделано-На воздушные камеры с тройника трубка пластиковая идет .А я не знал что к чему и купил резиновые.А для резиновых шлангов нет тройников.Как я сделал ,то вкрутил шланг в камеру, а потом в тройник.А надо покупать в воздушные камеры переходники под трубки , то под них есть тройники.Там тройник идет по центру 21 на камеры выходы 19- эти продаются.Мой тройник все по 21

А что не так в этом описании.

да не всё по уму ,есть не додделки, правда тормозит - то хорошо, а пластик посоветовали дальнобойщики , я палмовские головки не как не поставлю ,лень .............
Прикрепленное изображение: Открыть в новом окне

Да там всё так,но на разных схемах всё по разному нумеруется.А я в этом полный ноль.
Вот уже немножко от ноля отодвинулся. Спасибо.

Тогда проще распечатать схему к примеру прицепа зила,и по этой схеме всё купить, в нормальных магазинах всегда есть толковый консультант.

Это точно. Одна проблема нормальный магазин найти.

не получилось ,что ль ???? соседа нет случаем который на камазе работает ????

Фортуна....Первый въезд от тебя....Сразу справа...Там резина и запчасти ЗИЛ..... Надо.... могу поискать визитку и скинуть телефон.... В районе переезда (возле зоопарка) была СТО по ЗИЛам.
Вот... Пав. 48 89282260887 ГАЗ ЗИЛ Бычёк Валдай.

Иваныч спасибо. После праздников займусь этим вопросом,а то после операции скучно да и надоело дома сидеть.
