я купил тепловое реле тэ-01-д-р не знаю как подключить нарисуйте пожалуйста

ссылочку байте пожалуйста на доку... подмогнём!

терморегуляторы для омшаников и теплиц 850 руб почтовые 25 - 30 процентов оплата при получении 633203 новосибирская обл Искитим . 3 а.я 5 Инкубаторный завод. пользуюсь 3 года отличная вещь.

Не плохой регулятор: http://www.argon-prime.ru/catalog.php?id_catalog=22

Регулятор может и не плохой , но в наличии нет

у кого какие мысли если в надземном омшаннике уложить электричесский тёплый пол в проходах между ульями залить бетоном а датчик вывести под потолок

Я бы сделал обогрев (любого вида) по периметру, так как стены или углы могут промерзать,в Вашем регионе зимы достаточно суровые. Подогрев по центру может не обеспечить достаточное тепло задним стенкам ульев. У себя в полуподземном я сделал именно так , расположив стеллажи прмерно в 10 см от стен, в результате стены тёплые(относительно, так как поддерживаю температуру не более +3 гр.) и сухие. Это

Электрообогрев омшаника использую с 1989 года. Омшаник полуподземного типа, из дерева, внутри на дранке слой глины с соломой см 8-10 толщиной, побелен. В те далекие времена не было электрических теплых полов, так что использую все это время обыкновенную киловатку, которая стоит у входной двери. В двери прорезано окно для входной вентиляции, зарешеченное штампованной разделительной решеткой от мышей. Поступление свежего воздуха регулируется задвижкой. Температуру в омшанике держу 2 - 4 градуса, терморегулятор заводской купленный еще при социализме в Белоруссии в 89 году. Датчик весит на уровне второго яруса. Промерзания и сырости нет. Фото омшаника можно посмотреть здесь - http://www.pchelovod.info/index.php?showto...ndpost&p=748020



Я боюсь, что электромагнитные волны от нагревателей расположенные за стеллажами на близком расстоянии от ульев будут негативно воздействовать на пчел. Подогрев по полу и центру на значительном расстоянии от стеллажей и ульев не будет так влиять. Правда сейчас есть если не ошибаюсь Швейцарские теплые полы без электромагнитного излучения, но они на порядок дороже, чем обыкновенные.

В любом случае будет избыточное тепло.Тем более датчик под потолком.Получится большущая сковородка.

Согласен, бетон прогреется и долгое время будет отдавать тепло уже при отключенном нагреве температура излишне поднимится, если отрегулировать терморегулятор на малую температуру чтоб заблаговременно отключался то включение будет происходить при минусовой, что говорят не есть хорошо. У меня в подземном обогреватель как в электричке стоит около двери и терморегулятор с датчиком под потолком. Терморегулятор отключает обогреватель на 2,5 гр но за счет инерции даже такого нагревателя температура повышается до 3,5-4гр.

Собрал терморегулятор такой же как и у rn3qng, и так же с резервным каналом, схема из Радио №1 2006г., только немного модернизированный энтузиастами - за что им большое спасибо.Отличия от "радийной" конструкции - добавлена кнопка "-" и "Гистерезис", что позволяет регулировать величину гистерезиса включения не правя прошивки, и добавлена термостабилизация отрицательной температуры. Работает действительно очень хорошо. Подробно смотреть здесь. Прошивку брать последнюю от 01.02.2012. Наладки не требует, но нужны навыки работы с электроникой, что, понимаю, не у каждого есть, поэтому все-таки конструкция не для всех...

Часы с термометром. Отпаял термодатчик. Поставил термодатчик в омшаник соединив через провод с часами дома. В часах дома показывает температуру в омшанике.

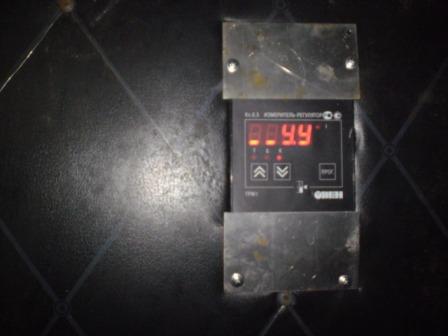

В таком случае, я купил терморегулятор "Овен"ТРМ-1, выставил температуру на +4 градуса, и всю зиму спал спокойно.

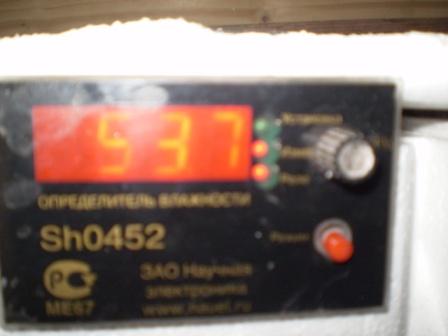

Для измерения влажности, так же, купил и установил определитель влажности Sh 0452. Всегда знаеш какая влажность в омшанике. Приборы стоят в тамбуре омшаника, чтоб не заходить туда и не беспокоить , прекрастных дам.
Лучше один раз, заплатить сумму равную 3м банкам меда, и зимой не ломать голову.
Даже здесь, пчелки нам зарабатывают деньги, чтобы мы купили приборы,и не мешали им зимой своим хождением в омшаник.
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

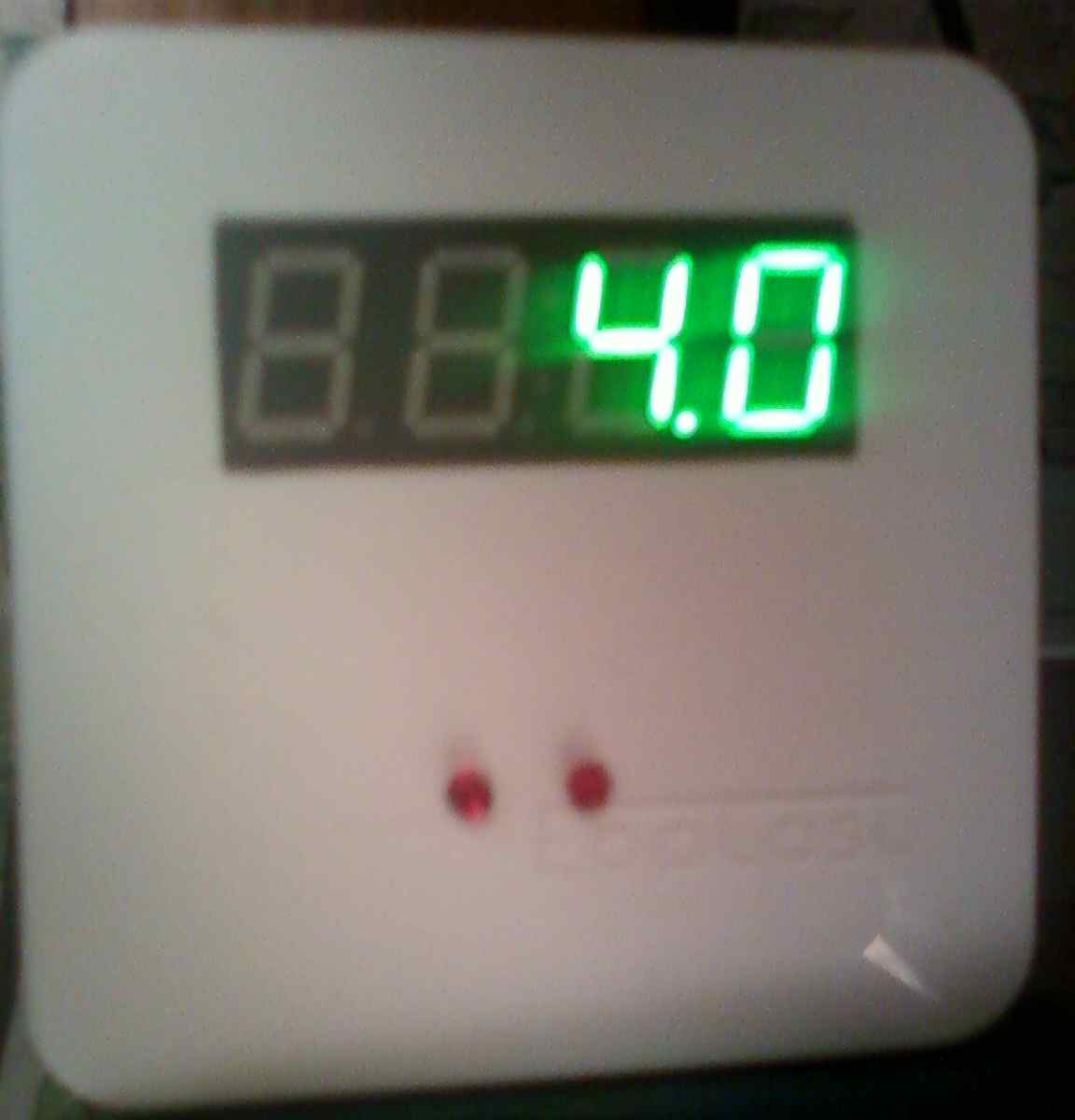

Сегодня ровно год, как работает терморегулятор на ATtiny2313. Отзывы только положительные, ни одного сбоя. Фото с телефона.
Прикрепленное изображение: Открыть в новом окне

VikK, а в качестве обогревателя,, что используеш??
У меня стоит масленник на 1кВт.

Брал две штуки ТР-1(здесь), отработали год без нареканий. Масленники по 1 кВТ.

АНДРЕЙ, а почему масленники, их несколько что ли? или омшаник слишком большой.

бача, зимовника два. Ближе к весне в одном пришлось двери открывать, температура росла. Вентиляции мало было. В этом году добавил вытяжки.

Тоже масленник, 1,5 кВт, сарай надземный.

в этом году тоже поставил такие. Андрей а установки заводские ты менял или нет?

Коллеги, т.к. я к сожалению не понимаю в различных терморегуляторах, прошу помощи!
Возможно, что ваши советы пригодятся и другим, таким же как и я.

В продаже достаточное количество различных терморегуляторов. Правда цены бывают высокими.
Наши близкие соседи, Китайцы, в этом деле более лояльны. Но у них такое разнообразие этих регуляторов, что просто сложно разобраться для тех, кто не специалист.

Вот ссылка на соответствующий сайт. Учитывая, что доставка бесплатная, а цена в пределах USD 15-20, варианты найти можно.

Если кому из специалистов не трудно посмотреть и сравнить, киньте ссылку на регулятор, который бы подошел для данной темы!

Denis, извини, не заметил сообщения... да все они не плохие... как и любые другие... но есть одно большое НО! там с выходами помудрить нужно будет - уйти от релейной схемы коммутации силовой. И всякая техника имеет свойство ломаться - по этому парочку последовательно на один силовой элемент...

Уважаемые обладатели терморегулятора ТСМ 2000-2, дайте пожалуйста ссылку на инструкцию по пользованию, или объясните в двух словах что куда подключать и что там нажимать. Из понятного мне - только вилка в розетку - питание самого терморегулятора.
Собираюсь подключить через него масляный радиатор 1.5квт и поставить его в пчелопавильон.
Спасибо.

http://dombee.ru/paseka/https://pchelovod.info/index.php?showtopic=9402, посмотрите сообщение № 1, возможно, чем то поможет

файл .doc берем здесь и распечатываем

Я таким пользуюсь и очень доволен. ТР-1, 450 рублей цена,недорогой,но работает,как часы..Выписал два сразу(в запас )

http://www.elp.ru/digest/Pribory-i-sredstv...ronnyj-TR-1#buy

чинил и такие года два назад... - слабое место - релюшки.. меняй сразу на безконткные ключи.. ( может и ошибаюсь - может уже их ставят?? ) да какая там индуктивная нагрузка от нагревателя?? так - мелочи...

Zozulataras Сообщение #275:
"...файл .doc берем здесь и распечатываем..."

Уважаемый Zozulataras! Отличный материал. Спасибо!

... полностью согласен. Если залипнет контакт - катастрофа, можно потерять всех пчел. Год назад скидывал фотку с обуглившимися релюхами подобного типа.[quote=rn3qng,Пятница, 31 Октября 2014, 11:05]
чтобы спать спокойно, - нужно ОДНОЗНАЧНО менять на твердотелки

Поставить второй ,который включит вентилятор и погонит с улицы холодный воздух

[quote=_шаман_,Пятница, 31 Октября 2014, 12:56]
... hi.gif полностью согласен. Если залипнет контакт - катастрофа, можно потерять всех пчел. Год назад скидывал фотку с обуглившимися релюхами подобного типа.[quote=rn3qng,Пятница, 31 Октября 2014, 11:05]
чтобы спать спокойно, - нужно ОДНОЗНАЧНО менять на твердотелки bye.gif

[/quote]
[quote=daleksa,Пятница, 31 Октября 2014, 13:05]
Поставить второй ,который включит вентилятор и погонит с улицы холодный воздух

[/quote]
daleksa, садись..ДВА! второй включаешь на тут же нагрузку с первым и выставляешь ему температуру чуть больше чем на первом..и от него же подключаешь алармку.
_шаман_, твердотельник конечно прекрасно.. но кроме твердотельника и "мозги" могут накрытся - техника же..не ломается то чего нету..вот и параллелюсь - цена то слишком дорога за сбой вшивой таракашки или отвалившейся пайки ...

Всех пчёл распугаешь..алармкой.. ,а сам то можешь и дома не быть..
Я вот купил подороже пару термо реле..,один с 20-ти метровым датчиком(проводом).. Прибор дома,датчик вомшанике..В любой момент можно смотреть на табло,какая там температура..
Правда поставить чёт не поставил пока, оставил на старом зимовать..А новый вот..Инкубатор для моли хочу забабахать на одном реле
Прикрепленное изображение: Открыть в новом окне

а на фига её в зимовник?? ну daleksa ! такие блины печешь!! алармака в дом выведена...

И чё???? Ну поднимится в зиморвнике с 2 градусов допустим до 3 или сколько поставишь - пчелки и не заметят.."Хорошо быть линкором - одну башню снесло, вторая есть! "
датчик какой?? а то можно и за 200 метров вытягивать...
аналогично - смотри в начале темы - там и фотки присутствуют... "мозги" со "чвистком" дома, силовая - в гараже, в омшанике - датчики и нагреватели с вентиляторами.
термостат не знает что он греет!

микро чип,провод 20м с завода такой заказывал..Эти термо реле сначала у друга в инкубаторе(птичник) испытаны были..Точны довольно,но главное сбоев не было..
Понятно что в дом,уж пошутить нельзя..
Пускатель не обязательно..,держит нагрузку и без..немалую.

ты мне марку скажи!
пускатель в аварийном канале - видать не дочитал ты.. твердотельники то же иногда накрываются .. а в аварийке если чего и случится - похлопает до вечера - ничего ему не случится, и посмотри как включен

На фото марка реле видна..,а так я на работе сейчас,паспорта девайса нет под рукой,не могу ничего более сказать..По памяти помню,что датчик не термопара,а микро чип..и марка датчика в мануале не указана вроде..

Судя по фото, что-то из серии 1-Wire.
Да, нашел в другом описании: DS18B20 . Отсюда и точность и длина провода, до 300 метров

Kozin спасибо!

Вот тут выписывал http://www.ruscomplect.ru/rt12-16.htm

...все гораздо проще. Стоит двойная защита от превышения темп. Основным контроллером управляет Revizor-розетка,которая и является аварийным каналом.Розетке заданы температурные параметры. В любое время можно отправить статус по SMS и проверить температуру,либо поменять ее пределы. Дешево и супер надежно

...самый дорогой таракашка у нас стоил клиенту почти сороковник (стоимость матери в SMART TV)
извини что не по теме

У меня вот такой стоит http://www.aliexpress.com/snapshot/2947238...=60460120705646
в паре с тепловентилятором.

У меня стоит контроллер Ксетал 8м это охрана и терморегулятор с возможностью СМС оповещения о выходе температуры заданным режимам, есть возможность дистанционного включения или автоматически при повышении температуры, вентилятора вытяжки открытие двери наконец при применении всякой кибенематики. Настроика температуры через СМС, ну вообщем масса возможностей может и писали о подобном полностью тему не читал. Пишу потомучто сам не знал о существовании данных устроиств пока не столкнулся. очень удобно когда пасека находится на удалении от ПМЖ.

Ильдус. Салям
Это что за зверь такой.
Где можно преобрести и скоко это будет стоить

Сегодня прислали терморегулятор а Али Экспресс. Стоимость невероятная -всего 126 рублей. Работает. Попробуйте набрать 1 шт. W1209 DC 12 В тепла круто температура термостат переключатель регулятор температуры термометр термо-контроллер. Попробую прикрепить адрес.http://www.aliexpress.com/item-img/1PCS-W1209-DC-12V-heat-cool-temp-thermostat-temperature-control-switch-temperature-controller-thermometer-thermo-controller/32340863493.html

сама релюха - полное г. Если контакты не залипнут, через год сама сдохнет. Так= же дохнет защитный диод от ЭДС релюхи. В зимовник я бы не советовал такую дешевку
Если и ставить контроллер, то лучше без импульсного БП, а с нормальным трансом для твоих 12v питания. Плюс твердотелка на нужный ток

Не встретил ни одного упоминания о простом и надежном как АК-47 контактном термометре с реле включения нагрузки

не такой он уж и надёжный..и совсем не точный как АК-47 ... пробовал ещё лет 25 назад... отказался от него...

Бактериологические термостаты на этой схеме выпускались
А там требования жёсткие...

Вот даже лучше 3 года, полет нормальный. http://hardlock.org.ua/viewtopic.php?f=9&t=10 Только читайте вдумчиво.
