Сочувствую, но может отсудить убытки получится у Алексея

У меня все намного проще. Обычный рубанок на 70мм, который снимает 2мм, слегка переделал, чтобы снимал 6 мм. И вперед. Ту кучку заготовок настругал рубанком за 2 часа.
Прикрепленное изображение: Открыть в новом окне

Почему павильонный? Потому что на представленных чертежах корпуса сделаны их ДВП и пенопласта (мягкий, т.е с меньшей плотностью пенопласт лучше -- у него теплопроводность ниже, т.е он "теплее")
Дно тонкое не утепленное, потому что во время обогрева (павильон у меня обогреваемый) через токое дно лучше теплоотдача и воздух поступающий через леток слега нагревается.
На счет рамки поясню. С вощиной проблем нет, рамка расчитана на пол листа вощины, только вощину не вдоль делите, а поперек. Ширина рамки выбрана не случайно, в узковысоких гнездах пчелы лучше зимуют, не зависимо от того какой системой пчеловождения Вы пользуетесь. На зиму нужно меньше кормовых запасов, т.к. мед всегда с верху и клуб не может уйти в сторону и погибнуть с голода, как иногда случается в даданах (ИМХО)
На счет фальцев. Они не обязательны, а если пасека стационарная, то и не нужны. Но у меня павильон передвижной и фальцы нужны, что бы во время перезда не смещались корпуса. (Это чертежи моих ульев, и я их не переделывал для стационорных павильонов, а прислал, что имел)
Дно можете упростить, но (ИМХО) я считаю, что подрамочное пространство должно быть большим, а порожек сделал, для того, что бы пчелам охранникам был плацдарм для охраны, а рабочие пчелы могли сразу переходить на рамки, а не по стенкам забираться.
Небольшие корпуса позволят работать с пчелами не рамками, а целыми корпусами, это имеет значение для тех кому дорого время, а не сам процесс.

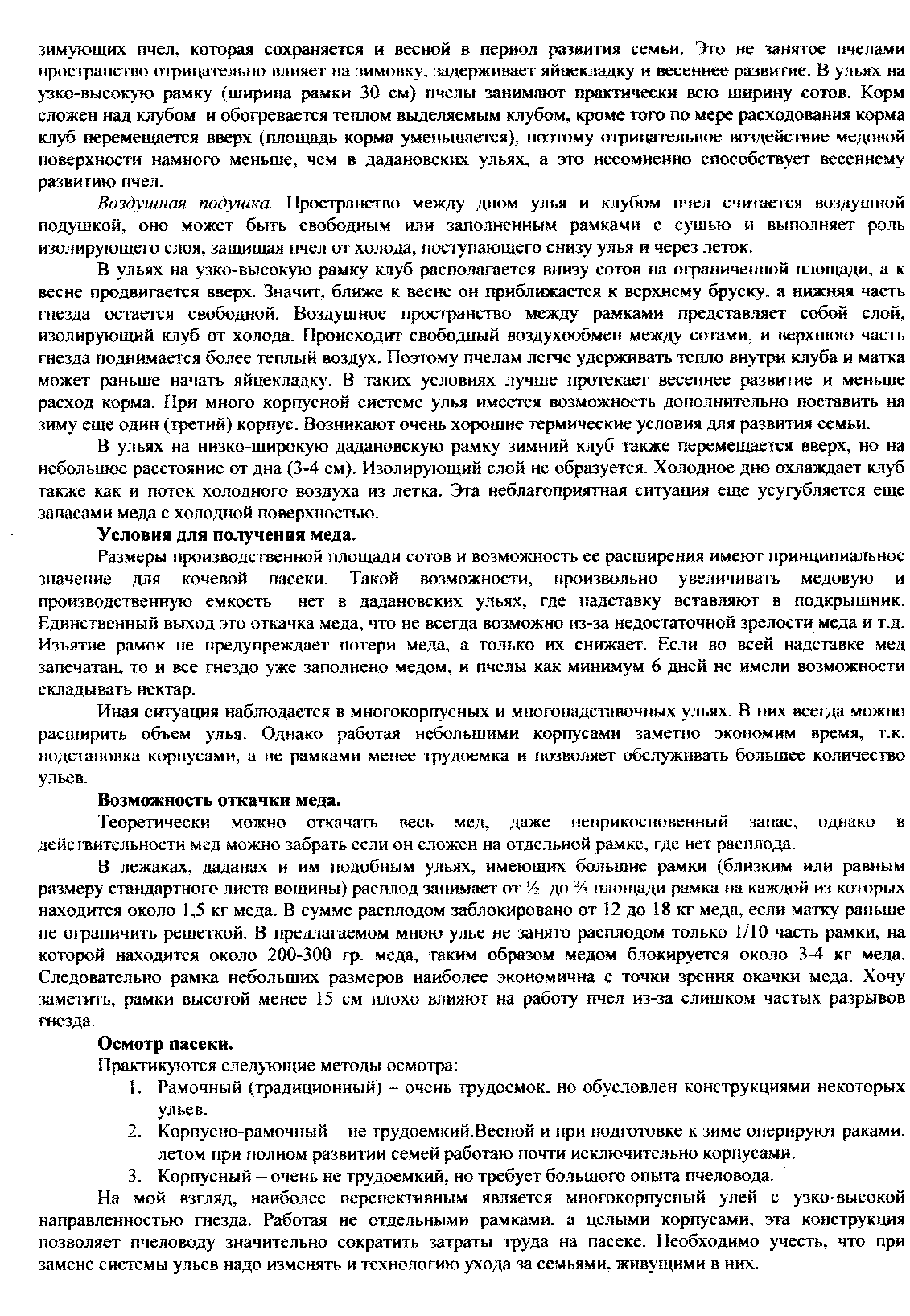

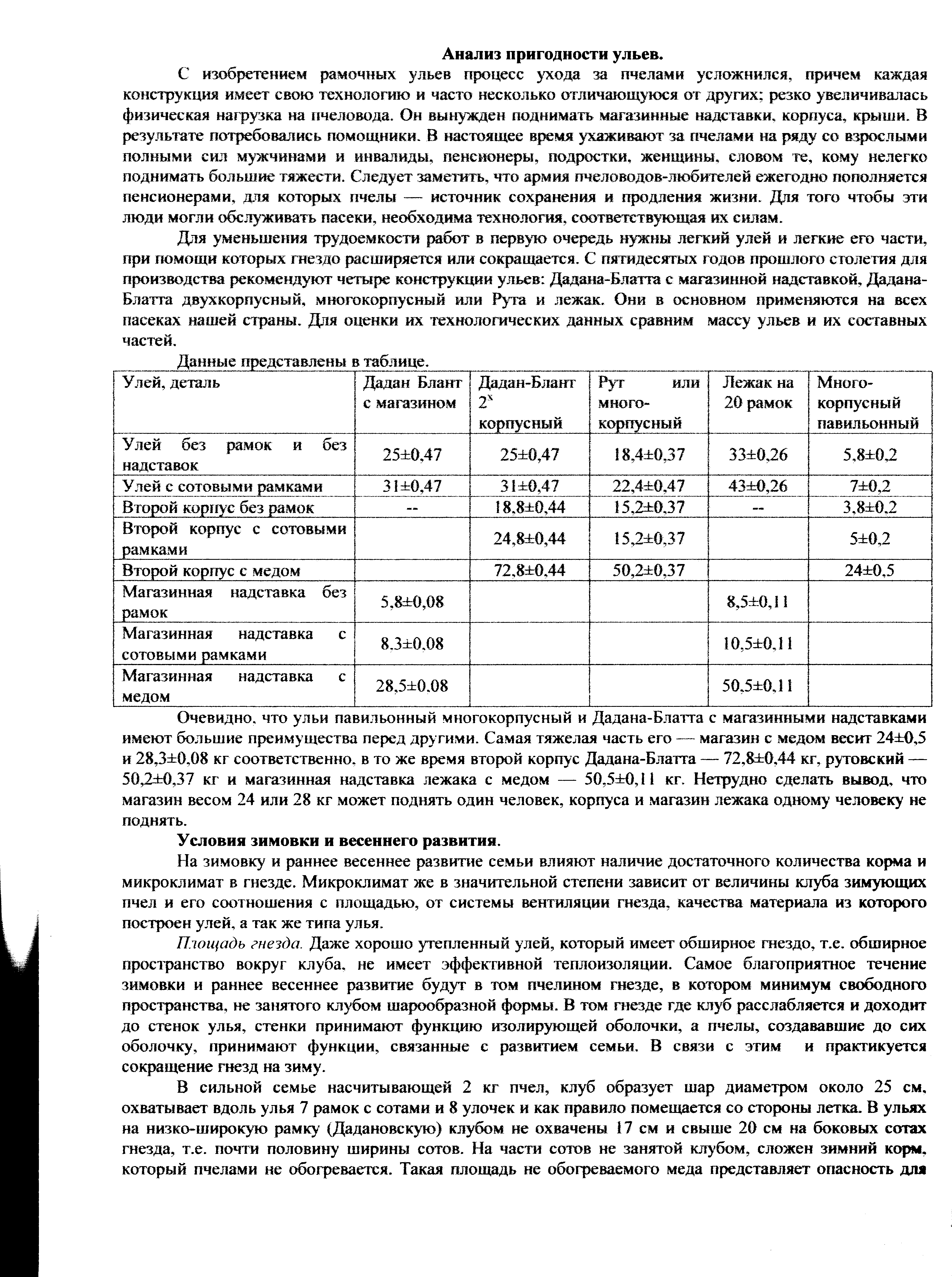

Мне пришлось делать статью для местного объединения пчеловодов прилагаю копию, может что нибудь эта статья объяснит и меньше будет возникать вопросов. хотя я постараюсь ответить на все.
Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне
На счет всех мелочей, которые Вы считаете не существенными, могу сказать, что лучше один раз сделать как надо, что бы потом было удобнее работать, и не возникало желание все переделать.
Единственное "но". Можно использовать обыкновенную радиальную медегонку, но лучше радиальная, более производительная.

Все бы хорошо да прикрепленные фотки огромного размера и не грузятся...
Может просто форум не пускает такие "безразмерные"?

В обогреваемом павильоне размер рамки довольно безразличен , а увеличенное подрамочное вообще ни к чему.
Для того, чтобы работать целыми корпусами, нужно предварительно эти корпуса оснастить, т.е. работа с пасеки переносится в мастерскую.

Возникла надобность прикупить пчёл - у кого такие рамки? Появилось желание продать пчёл - кто согласится взять их на этих рамках?
Прилагаемые фото лучше ужимать где-то до 100кб с расширением jpg

Пчеляк
Я все понял, а о рейсмусе заговорил потому, что он серьезно облегчает жизнь.
Рамки, корпуса - все стандартное, с тосностью до мм. и сейчас ознакомившись с темой "станок для вскрытия сот" практически не имею проблем из-за размеров рамок, планирую вертикальную подачу между двумя валами с металлической иглой. Токарь гад подвел, не успел до выходных - теперь жди следующих.

.Производство доньев.
Прошу прощения, картинки не грузятся, как бы я хотел. Попробую завтра, другим способом.
Карманные девайсы требуют вдумчивого подхода.

Вот, Пчеляк, посмотрел на твои столярные успехи и ноги сами понесли в мастерскую..Пока тепло заготовок нарезать, чтоб потом не морозиться ... Да сделать хочу страничку на сайте "Изготовление верхнего бруска рамки"... может кому пригодится

Так ведь нижний брусок довольно прост, вот фасонные боковушки сложнее.
Но здесь, кажись, про ульи.

Вот с этим у меня проблемы. Что только не пробовал, все плохо
потому что фрезера нормального нет. даже выпиливал на циркулярке рискуя пальцами.
А то что тема про ульи а не рамки, несущественно - можно обьединить допустим под названием "Дела наши столярные..."

Я доску длиной в две боковушки и шириной 20-25 см. везу в большую мастерскую на большой строгальный станок там наставляется глубина строгания 6 мм. и с двух сторон состругиваю на нужную длину. А после эти досочки распускаю на рейки у себя на маленьком.

У нас с лесом плохо.Да и руки у меня не оттуда растут. Привозят по 8 рублей заготовки.Я 2000 штук осенью прошлого года набрал. Осталось 900 сбить на следующий год.Заготовки идеальные и боковые сделаны с плавным переходом Не упираются ,а скользят рамка по рамке.

Выпил пива и сделал .. можно глянутьhttp://letok.narod.ru/brusok.htm

Делаю примерно так же, но сам. Зажимаю заготовку в толкатель.. простругиваю до половины длины обе стороны... потом распускаю.
Но большинство боковушек у меня на всю длину 35-36 мм, без всяких фасок.

//Я доску длиной в две боковушки и шириной 20-25 см. везу в большую мастерскую на большой строгальный станок там наставляется глубина строгания 6 мм. и с двух сторон состругиваю на нужную длину. А после эти досочки распускаю на рейки у себя на маленьком.//
Николай, как тебя понимать, недавно только меня убеждал, что все нужно покупать или на крайняк НАНИМАТЬ ДЕЛАТЬ.Теперь ты говоришь совершенно обратное.
Носиться с досками туда-сюда, вместо того, чтобы самому сделать элементарно электрорубанком.
"Перестраиваешься" уж как то быстро, из одной крайности в другую.
И чем тебе не понравилось, как я делаю боковушки?

А в результате этого нет ли следующих проблем:

Я уже отвечал.. повторю..
Первая проблема отсутствует начисто
Вторая - присутствует всецело (получается дополнительная стенка в улье)... из середины рамку вырвать практически невозможно..я и не рву, разбираю с краю, когда надо. А надо - не часто.

Павлович ты больше по теме, а не к словам претензии.Иногда это вызывает желание ответить так же.А это уже рукопашная.

[quote=Кемеровский,Monday, 31 October 2005, 18:04]
а вот как сделать шип , чтоб быстро и не в ручную. Шипорезные станки жутко дорогие

На школьном токарном станке на валик надевались отрезные фрезы соответствующей толщины и шайбы между ними. Правда, шипование делалось не ульев, а для ящиков гораздо меньших размеров. Или таким валиком заменить вал строгального станка. Торец доски подводить перпендикулярно рабочей поверхности фрез, по радиусу.
Может быть, подойдет долбежный станок? Нарисовать и по одному пазу долбить. Я долбежным станком, положив его на бок, Делал в стене из бруса летковые щели , к которым изнутри придвигались ульи.Стационарный павильон, второй этаж над баней. Экономия места.

У тебя такая хорошая память.? Смотри мой ресурс любви тоже не беспределен.
Пчеляк. Если у тебя такая память то должен помнить , что я писал что был один станок-мало. купил второй станок-маловато У меня пасека стремительно росла все эти годы. Да последние два года покупаю рамки. Но понаделал то их чёрт те сколько за свою жизнь. Ну и что не могу рассказать как делал? Или надо было всё с самого начала и про станки и про доски и про развитие пасеки? по десятому кругу. А это кому то интересно кроме тебя? Вроде вообще длинных сообщений никто не любит. Да и сидеть долбить одно и тоже нет желания. Вставил коротко и по теме. Так чего ты хочешь - конкретнее.?
А что я написал что не нравится?

//
Ну замучался! Фотки грузит, передает, а на форуме не появляются.
И фото небольшое, 50кб.
И вчера также. Непонятки какие то.

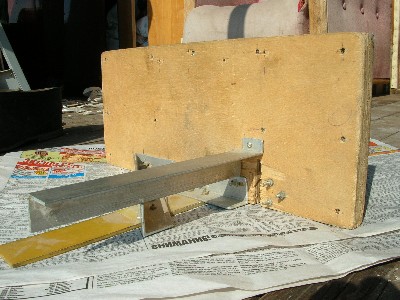

Хотел показать шипорезную приставку к любой циркулярке, шипы режет за считанные секунды, ну не больше пары минут на большую доску, я такими не пользуюсь досками. В основном шипую бруски до 8-10см шириной.
Приставка сверхпроста. Хочу, чтобы до всех дошел принцип ее действия.Сейчас похимичу, может по КПК пойдет..

Уменьшил фотокопии до 75 килобайт

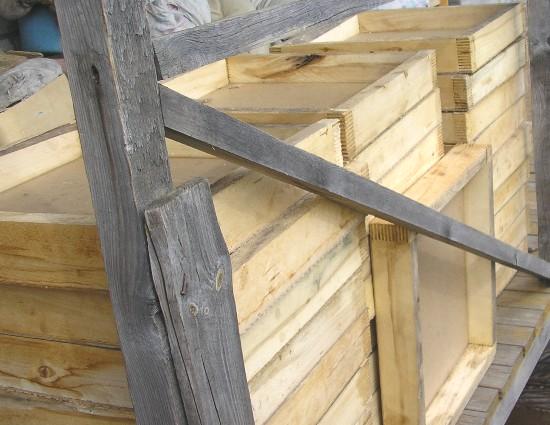

Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне

>Возникла надобность прикупить пчёл - у кого такие рамки? Появилось желание продать пчёл - кто >согласится взять их на этих рамках?
>Прилагаемые фото лучше ужимать где-то до 100кб с расширением jpg

Разные регионы, разные методы. У нас такая такой формат имеет довольно большое распространение. Навскидку даже больше. чем рамка на 230мм. Если не ошибаюсь у Пчеломора на такой формат ульи есть (или были). Если лист вертикально, то это Польский улей. Если лист вертикально, и два сантимертра подрезан, то улей Левицкого. А на чертеже корпуса на размер полурамки. Так что все стандартно.

И все-таки вопрос к Белорусу. Какой пенопласт? макрка или плотность. Я тут решил в зиму испробовать сделать ульев некоторое количество с пенопластовым утеплением и стенкой без вертикальных деревянных стоек. но смущает тот момент, что пенопласт сминается. ВОт и нужен совет, какую марку выбрать.

Тогда и карты в руки.

Yahen
Если найдешь выбери 50, ну в крайнем случае 35. Более легкие будут сминаться.
35ка используется в строительстве в качестве несемной опалубки для бетона, а 50 в рефрижираторах, и в напольных покрытиях в боксах большегрузных автомобилей, а так же в дорожном строительстве. Еще есть экструдированный пенополистирол. В минске можно купить фирмы BASF. это круто, но стоимость около 200; за куб.

сделал я улей по типу "Апирусса"из экструдированного пенополистирола розового цвета толщиной 4 см. 8 рамок 435*230 на5 корпусов. испытывать буду на следующий год. материала ушло рублей на 500. немного проминается, поэтому под рамки нужно подставлять уголок. повремени на улей ушло 5 часов.

Верно есть, целый павильон таких ещё и десяточек ульев. Если оперировать только надставками аккурат такие улья и получаются.

У меня такое же намерение. Хочу использовать строительный пенопласт макс. плотности, какой найду. Пока нашел ПСБ 35 местного производства. Меж прочим, нашел через инет, хоть и завод и магазин в своем городе.

Шведы делают 90 кг/м3.

И что?
Какой надо сделать вывод из столь важной инфы?

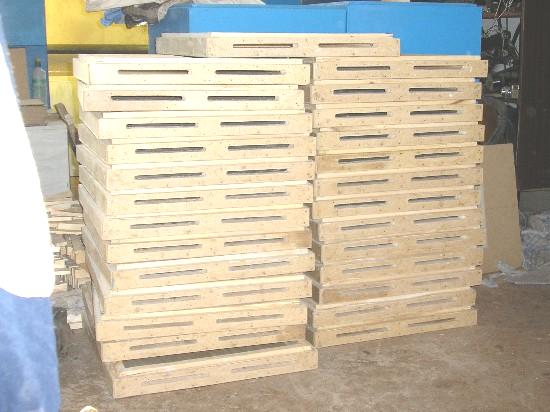

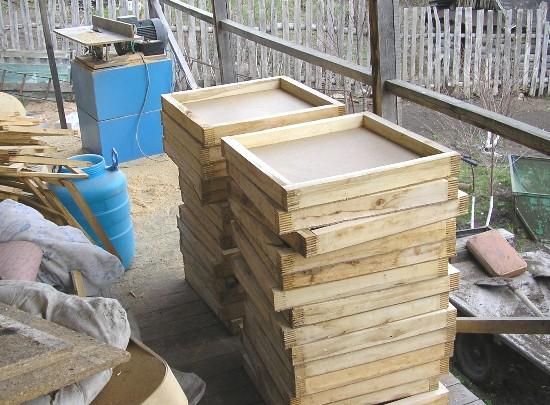

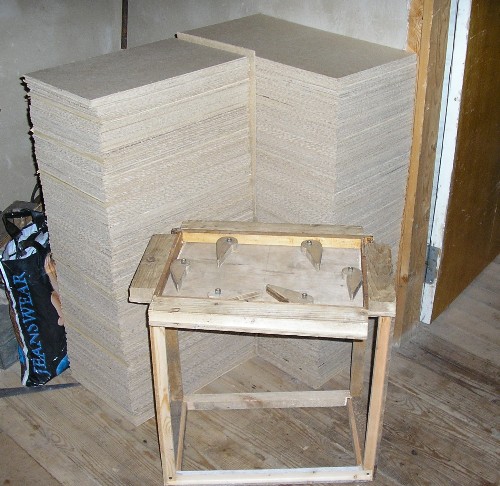

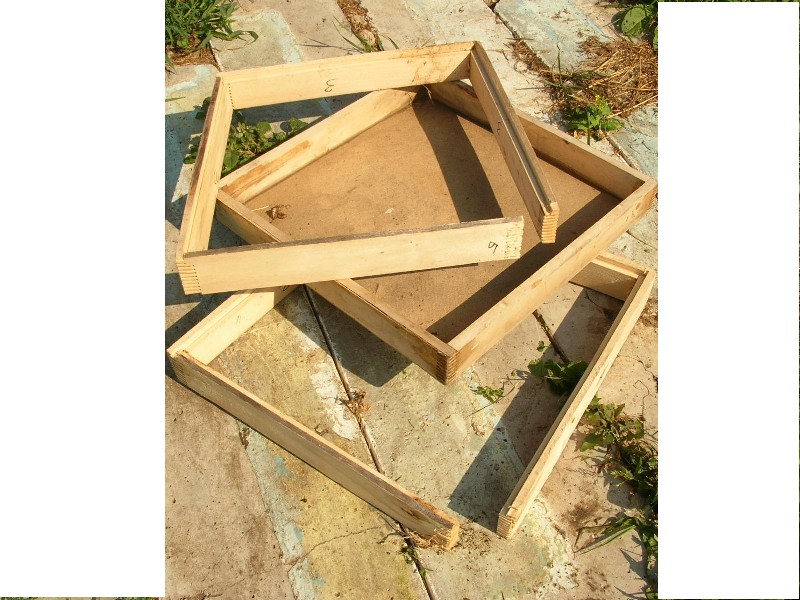

Хочу показать несколько фото по производству доньев
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

А чем подбито...ДВП что ль?..или вкладыш просто?

Пояснил бы фотки, а то не понятно. На третьей готовое что ли, а на первых двух ?

Двойное дно из ДВП.
Нижнее на гвоздиках и клею, верхнее в прорезь-шип на клею. Меж ними 15мм воздуха с брусочками.

Пчеляк , а при переносе поставишь или обопрёшь где на угол..и порвёшь на хрен это ДВП...
Досочка - надёжнее на дно.

За восемь лет (столько первым ульям) этого ни разу не было.
Ну а "С дуру можно и..." ...дупло сломать!
Сделай по два бруска под ульем недалеко от края, если за себя не ручаешься. Как в стандартных даданах.
//Досочка - надёжнее на дно.//
Ну если досточка полметра на полметра...
А иначе - ссохлась, рассохлась, муравьи и пр. А канитель при сборке... А вес...

Ну, не будешь же ты утверждать, что ДВП долговечнее дерева?

Хорошо пропитанное (тремя слоями) олифой оксоль ДВП, со временем на воздухе клёкнет и превращается как бы в пластик. Такая и в земле не гниет несколько лет.

Павлович завидую белой завистью твоей энергетике.Я лодырь высшей квалификации по отношению к Вам Склоняю голову.

Так ты же сам учил работать. Подчиняюсь тваму принципу:

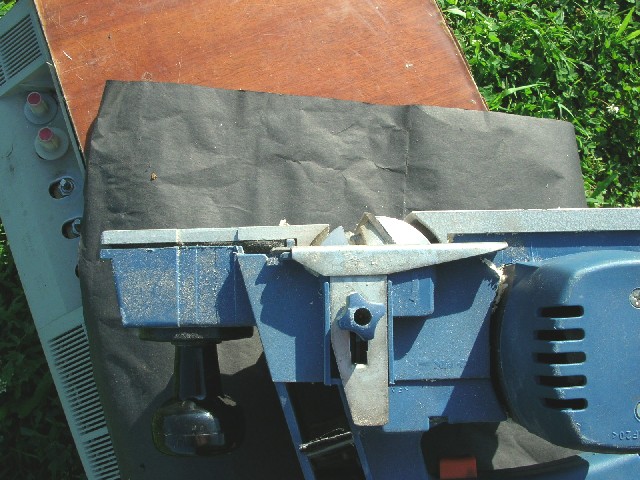

Вот то самое шиповальное приспособление, о котором я говорил.
Посмотрите внимательно, чтоб меньше объяснять. Раньше я публиковал схему буржуйского источника, чей принцип я применил по своему, исходя из подручных материалов. Покупка которых обойдется аж рублей в 100. Мне бесплатно. Как правило, нужный материал нахожу под рукой.
На одном снимке вид спереди, на другом сзади.
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

Это пример устройства и сборки крыши и подкрышника из зашипованных заготовок.
Прикрепленное изображение: Открыть в новом окне

Пчеляк, текстолитовая полоса ходит по пазу в столе?

Да, она в виде ласточкиного хвоста и ходит по такому же пазу в основании. Размеры, толщина некритичны в пределах 0,5-1см. Ширина 2-5см. Точная подгонка,исключение люфта. Мягким графитным карандашом "смазаны".

Какие улья рекомендованы для павилионов?

Ну это не в последнюю очередь и от тебя самого зависит. От твоих предпочтений. В каких нравится водить пчел. А павильоны под любые можно сделать. От многокорпусных до лежаков ("Колосок").

Здесь Пчеляк прав. Никаких рекомендаций по типу улья для павильонов нету. Используй то с чем тебе привычней работать. А что, решил збацать себе павильон?

Да решил и начал собирать материал.

Юстасу и не только. Для пояснения устройства и сборки каркасов ульев.
На фото слева и справа -внутренние и внешние стенки ульев, заготовки. Внизу, под кондуктором, собранный каркас. Ну а где я с несколькими корпусами в руках ( по моему, 8) наверно, все видели.
Прикрепленное изображение: Открыть в новом окне

Хотелось бы продолжить этот вопрос. Поделитесь, кто пользуется какими приспособлениями по сборке корпусов, магазинов и т.д. На коленях и с рулеткой получается не очень. Приходиться подгонять, да и время.
Пчеляк, поделитесь подробнее как собираете каркасы-близнецы? И что-то я не понял по шиповальному устройству, может что и пропустил ранее, если можно подробнее.

Виталик, хорошо проштудируй эту тему. Внимательно просмотри фотографии. Все заготовки стандартные и тарированные, и потому собирать их очень быстро. Никакое проспособление не нужно. Можно собрать несколько десятков за день. Время уходит в осн. на заготовки. Для того и разрабатывал технологию, чтобы изготавливать было удобно, и требованиям отвечала.

Тему изучаю с первого поста. Не разберусь пока для себя с шипами. Поэтому интересуюсь о приспособами для сборки деревянных корпусов в четверть, или "рогатых". Проблему вижу не в размерах и тарировании деталей, а в прямых углах, если делать на коленях. На ум приходит ящик наружным размером 450 на, к примеру, 380 и струбцины. Далее клей и шурупы.
