я пишу о реальной проблеме халтура не при делах

Реально - "Пенополиуретан имеет наименьшую величину теплопроводности из всех известных в мире теплоизоляционных материалов (коэффициент теплопроводности 0,024-0,035 Вт/м град.)"

Просто я никогда не слышал об ульях из ротанга. В сопетках тоже не гладкие стенки. Только внешние стенки должны быть паропроницаемы, но водостойки (типа мембраны). Иначе холофайбер будет мокнуть.

Здравствуйте,хочу сам изготовить двухкорпусный улей, внутри пенопласт обшит фанерой.Чтобы не изобретать велосипед,где можно взять чертежи ?
Спасибо.

Глянь тут - http://pasekamalukhi.ucoz.ru/index/ulej_iz...olistirola/0-11
Чертежей там нет,но по фоткам всё понятно.Главное это внутренние размеры ! ,а наружние - зависят от применяемых материалов.
Успехов !

dm.medvedev73
Спасибо,информация достаточна для начала.

Предлагаю свою конструкцию каркаса корпуса. Может кому пригодится.

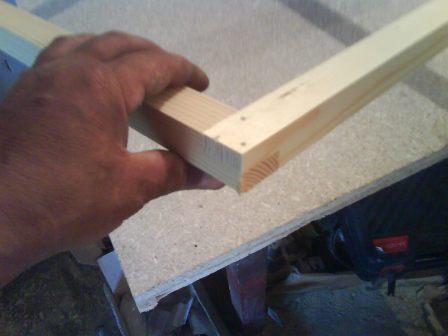

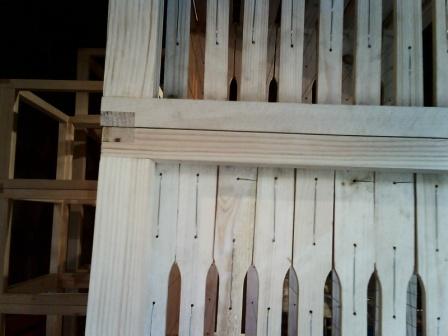

Нарезаю вот такие рейки, у меня 30 на30 мм. Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне

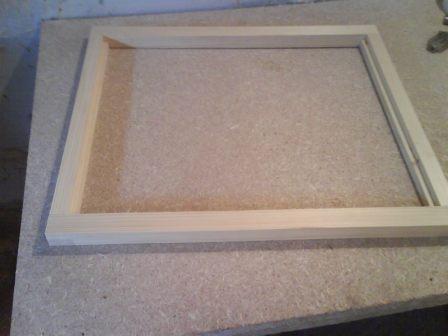

потом собираю верхнюю и нижнюю обвязку Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне

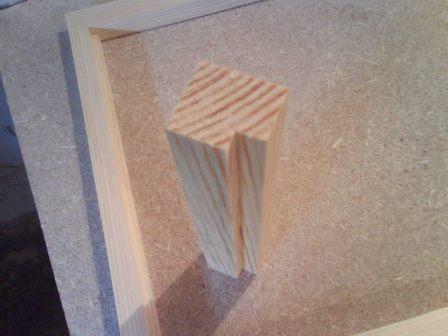

потом нарезаю вертикальные стойки Прикрепленное изображение: Открыть в новом окне

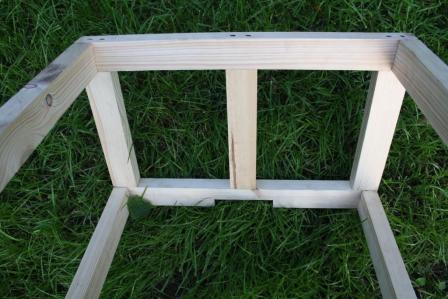

и собираю каркас Прикрепленное изображение: Открыть в новом окне на саморезы 60-70 мм.
основнок усилие идёт от рамок и рейка на которой висят рамки опирается на стойки по 15 мм. Прикрепленное изображение: Открыть в новом окне
плюс к этому фанера или ДВП держат боковое смещение. Корпуса получаются очень прочные. Прикрепленное изображение: Открыть в новом окне
Можно обойтись и без зарезания в пол дерева реек для обвязки, а делать из простых реек, только рейки нужны одной толщины для обеспечения плотности между корпусами и собирать на ровной площадке на саморезы 60-70 мм. и Самое главное , все детали должны быть идеально отторцованы.

yurij64
а днище не покажешь как сделал, а то у меня точ в точ как твой улей получается, только на 12 рамок

Простые, фанера 10 мм. обшита по периметру рейкой, толщина рейки 2 см. леток на всю ширину улья.

леток на всю ширину??? для 10 рамочного не многовато будет?
а подрамочное пространство 20мм?

В корпусах то нет летков, а крышка как здесь

Приветствую
при раработке долго думал и выбирал тип улья, материалы, чертежи в итоге пришел к такому мнению: улей должен быть теплым, сухим и удобным как для пчел так и для пчеловода. надо делать сэнвич
и вот что у нас получилось:
каркас: Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне
стенка изнутри улья из OSB-3 Прикрепленное изображение: Открыть в новом окне
пенопласт самый дешевый и самый доступный в строительном магазине Прикрепленное изображение: Открыть в новом окне
режем пенопласт Прикрепленное изображение: Открыть в новом окне
вставляем в корпус плотно к OSB Прикрепленное изображение: Открыть в новом окне
сверху ДВП гвоздиками результат: Прикрепленное изображение: Открыть в новом окне корпуса готовы
затем крыша, подкрышник, дно и красим Прикрепленное изображение: Открыть в новом окне - результат: Прикрепленное изображение: Открыть в новом окне
стенка корпусов получилась 39 мм=9мм OSB + 25мм пенопласт + 5 мм ДВП
зацените пожалуйста наш первый опыт

грят вредно, гадость всякая выделяется

Молодцы! У меня ДСП внутри покрашен. ОСП не тяжеловато? Вес корпуса? Про ОСП читал, хорош для пола и стен.

OSB по вредности минимален, потому что щепы склеены смолами (где-то читал, не помню где), гараздо вреднее ДСП. единственный плюс у OSB - влагостойкость

я ничем изнутри не красил и не обрабатывал, а по весу гараздо легче деревянных корпусов, OSB на порядок легче, чем ДСП и деревянные плиты - это точно

Здравствуйте всем Мои ульи сделаны так каркас брусок 3х6см.снаружи ДВП наполнитель пенопласт 3см. 15 плотность в середине фанера 4 мм Все проолифленно дважды Некоторым ульям17 лет янаних не жалеюсь а вот те что, снаружи были с фанеры сгнили за два года жаль немогу прикрепить фото

Фанера очень низкого качества . Ульи из качественной фанеры у меня служат уже более 20 лет .

Фанеру снаружи чем обрабатывали?

И все же - самая лучшая пропитка для фанеры снаружи? Мнений масса...

Коллеги просьба дайте ссылку на чертёж такова улья надо очень буду весьма признателен .

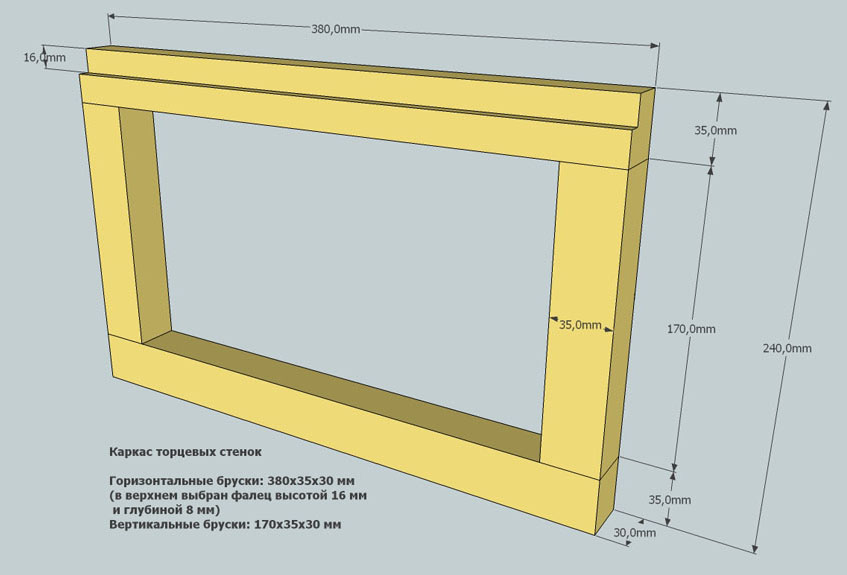

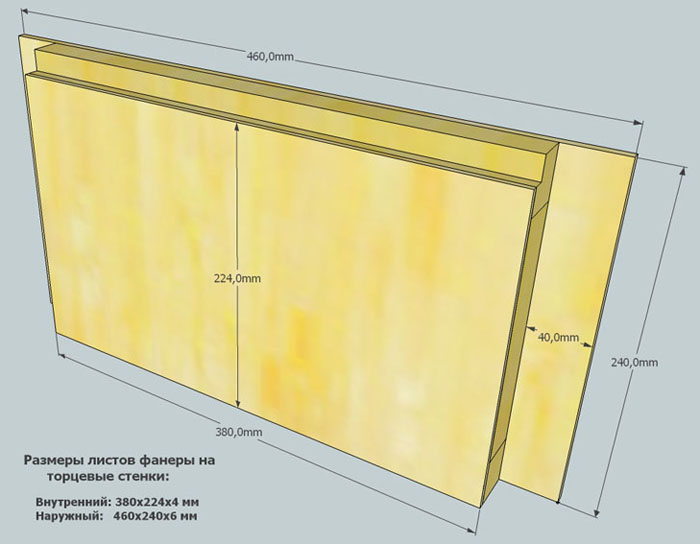

Вот мои чертежи:
Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне

Но сразу скажу - канительное это дело... ИМХО. Из дерева, думаю, быстрее было бы. Сравнить не могу, так как это мой первый самостоятельный опыт ульестроения.

эл.книга
Рамочные улья и их изготовление

Сделал 6 штук украинцев из фанеры на 16р, внутренняя стенка 4 мм наружная 8 мм внутри пенопласт, очень лёгкий несмотря на то что собирал на дубовую рейку.
My Webpage

Это при условии использования широких досок . При зимовке на воле деревянный улей не очень годится , а с учётом того , что не всегда зимы снежные пригоден только для зимовника .

Приветствую всех пчеловодов и участников форума!
Задумал я сделать несколько эксперементальных ульев из ДВП и монтажной пены.
Купил вчера три леста уфимского ДВП 2,7 мм. толщиной. На сайте завода написано, что ДВП производится мокрым способом, то есть без добавления синтетического клея. Если это действительно так, то это уже хорошо
Правда само ДВП на вид кажется рыхлым и не прочным.
Поэтому встаёт вопрос о пропитке ДВП, чтобы не коробило от влаги.
Чем посоветуете пропитать?
С внутренней стороны буду конечно же пропитывать воском, с помощью строительного фена. С наружней стороны буду красить акриловой краской. А вот внутренние, шершавые стороны ДВП, которые будут контактировать с пеной, пока не знаю чем пропитать. Есть вариант просто краской, эмалью например. Но если эмаль просочится наружу, то потом акриловая краска не знаю как будет держаться. Пена надеюсь будет хорошо приставать к краске.
И ещё, бруски вообще не планирую использовать, внутренний и наружний короб из оргалита будут держаться только на пене. Интересно, прочная ли получится конструкция, так как ульи будут постоянно грузиться и перевозиться на медосбор.

а углы корпусов на чём держаться будут ? а верх и низ корпусов, меж ДВП пена красоваться будет ?

Углы с внутренней стороны, там где будет пена, планирую прокрасить эмалью и приклейть полоску ткани, думаю этого будет достаточно. Меж ДВП будет гладкая пена, которую хочу прокрасить акриловой краской, для защиты от ультрафиолета.

геморойная технология , накладно финансово и мороки оооочень много.

Обычно стандарт 3,2 мм.

А что пенопласта в продаже нет?

Согласен.

Привет Всем!Этой зимой сделал 15 ульев эксперементальных из состава фанера пенопласт фанера.Фанера 4мм,пенопласт 30мм,и пока очень доволен и пчёлкам тоже нравится.

у меня на некоторых корпусах фанера хорошенько повздувалась, не зависимо от стыка или центра стенки корпусов. наверное плохо клеенная, толи олифа из нутри на жаре набухла а краска с наружи дала армирующую плёнку.
вот теперь думаю , что осенью надо будет под ремонтировать. наружный, вздутый слой,локально! содрать, под олифить и подкрасить, а то для влаги местами получился свободный проход. через неделю сфоткаю и выложу в этой теме.

*олифил 1 раз. красил валиком - 2 раза.

Ну что поделаешь, без труда как говорится
А финансово думаю не дороже деревянных, а возможно даже и дешевле, так как лес у нас очень дорогой.
Но главное ведь результат, а для комфорта пчёл можно и постараться.
В основном все делают из пенопласта и брускового каркаса, но ведь бруски являются слабым звеном. Весь смысл сделать так, чтобы был полностью цельный слой пены, тогда теплоизоляция будет шикарная.



Ага, на сайте тоже так на писано, а микрометр показал 8 мм. толщина трёх листов ДВП


Пенопласт возможно и есть, но пеной то намного проще и лучше

Марк В библиотеке форума найди две книжки "Наливайко - Содержание пчёл на армированном соте .pdf" и "Раков__Жукова___Моя_пасека.djvu" - Подробнейшая инструкция по изготовлению улья из ДВП!

Bee 2011, спасибо, посмотрим

Может просто от солнца покоробило.

Снаружи крашу акриловой эмалью 2 раза, очень тщятельно, особенно углы. Внутри олифой 2 раза и эмалью.

но не от дождей точно. хотя их в этом году много.


это как внутри ? или это внутрестенная обработка заготовок перед зборкой ?

Сам улей внутри. А стороны заготовок которые прилегают к пенопласту не обрабатываю. Сажаю на ПВА и гвозди.

Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне [attachmentid=37619] Прикрепленное изображение: Открыть в новом окне Впервые сделал 4шт. 12-рамочных улья, по технологии "дедмазая", кстати спасибо ему за идею! Правда он делал МФУ, но все равно технология мне понравилась, и заключается в следующем: внутри и снаружи фанера 6мм, между ними пенопласт 30 мм. Дно, подкрышник-кормушку и крышу спроектировал самостоятельно. Дно глубокое с выдвижной сеткой и поддоном из ДВП. В дне сзади дверца 450*79. Расстояние от низа рамок до сетчатаго пола 20 мм. Поддон из ДВП вставляется с уклоном к задней дверце. Межрамочное пространство, а также пространство между дном кормушки и верхними брусками рамок 8мм. Подкрышник-кормушка состоит из простого подкрышника в который вставляется на 4 уголочка быстросъемная коробка, в которую вставляю две заводские 2.5 литровые пластиковые кормушки, и накрываю оргстеклом с крышкой изготовленой с противоположной стороны выходу пчел. В оргстекле напртив выхода пчел просверлил 3 ряда отв. D-3мм, для вентиляции. Крыша покрыта оцинковкой поверх фанеры, под фанерой пенопласт, обвязка тоже с пенопластом. Спереди и сзади по 2 отв. D-25мм. Снаружи над отв. сделал козырьки от осадков. Все корпуса и магазины взаимозаменяемы. Точность порезки фанеры 0,1 мм. (резал на форматно-раскроечном станке), правда качество фанеры не очень. Но другой в маг. небыло. Выставляю на Ваш суд уважаемые пчеловоды, Ваше мнение очень важно.
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

красиво. теперь остаётся хорошо обработать с наружи фанеру от влаги. особенно стыки.

углынужно обшить уголками из жесть 03-05мм а дно внури покрасить потому как влага будет всеравно прошел на собственном опыте и реики можно тоньше я свои делал еще в СССр пока живы

Снаружи покрыл кипящей олифой, чуть сам не сварился, на улице жара и олифа кипит рядом. А внутри буду покрывать расплавленым воском, сначала кисточкой. потом феном.


Улей полностью из фанеры, реек нет совсем. "дедмазай" меня поймет- его технология. А то, что углы жестью обшивать, так под ней еще быстрее сгниет. Дно внутри красить? Не вредно ли для пчел.

не знаю. но у своих я натуральной олифой пропитал донья со всех сторон. а снаружи ещё 2 слоя краски.
половина корпусов изнутри парафинил.

харош меня хвалить. у каждого своя технология, и от мастера к мастеру она совершенствуется. Вы меня дальше переплюнули.

pastir с каким клеем работали ?

pastir , можно попросить у Вас чертежи с размерами заготовок?
Очень понравился такой способ. Хочу на следущий год сделать пяток таких уликов и купить пчел.

Клеил клеем ПВА D-3, финский кажется. Кроме клея скреплял снаружи степлерными гвоздями на 16, где не видно - скобами на 14, 12.

этот ? http://letok.info/index.php?/topic/1010/.
ломается не по клеевому шву, а по дереву.

Почитайте в этой же теме посты "дедмазая", вся технология пошагово и доступно. Размеры заготовок конечно могу отправить, но нужно еще подробное описание сборки, т.к. деталей много и легко ошибиться.

Еще хочу отметить немаловажное обстоятельство: Выбирайте фанеру лучшего качества, иначе размеры плясать не будут. Фанера ниже 3 сорта варьируется по толщине на 1.5мм, а это очень много при условии станочной порезки с погрешностью всего 0,1мм. И желательно не на основе формальдегидных смол.

А я как-раз все посты дедмазая изучал и сдесь и на другом форуме. Его идея очень понравилась. Размышлял как применить его способ для изготовления дадана. Пришла мысль освоить какую-нибудь мебельную программу и там спроектировать улик. А тут как-раз Ваш пост с фотографиями. Вот думаю повезло!
Прошу размеры не оттого, что люблю халяву, а просто нет опыта ни в мебельной проге, ни в изготовлении уликов. Не хотелось-бы ошибиться и угробить материал. Я ведь еще совсем зеленый новичек. Потому хочу скопировать улик более опытного пчеловода. Если не сильно трудно - вышлите размеры и инструкцию!
У меня сейчас один отводок живет на балконе в самодельном ящике. Вот его нужно куда-то в зиму пристроить. Ну и на будущий сезон запас делать.
Заранее спасибо!

Добрый вечер.Я олифил только снаружи один слой и два слоя красил кистью масляной краской.А фанера покоробилась из-за плохой проклейки,слоёв фанеры.По крайней мере я очень доволен изделием.в зиму собираюсь ещё 20-25 штук сделать.Кстати углы сначало прокрашиваю затем гну из оцинковки уголки и прикручиваю на саморезы.

А по цене гораздо дешевле деревянных выходит и сборка проще. .Главное надо приспособится

Привет всем пчеловодам. Хочу начать небольшой репортаж о самостоятельной постройке улья по типу «фанера-пенопласт-фанера» дабы по ходу строительства получать ценные советы от бывалых самоделкиных. Сразу оговорюсь что это - мой первый опыт изготовления подобной конструкции , поэтому критику принимаю любую но справедливую! Если все получится, то планирую за зиму соорудить несколько штук, главное отработать технику исполнения.

Тип улья: Выбрал типовой вариант – квадратный 450 х 450 на 12 рамок + 2 магазина и крыша. Думаю легче всего начать с такого. От подкрышника пока решил отказаться т.к. в качестве его можно использовать магазин (поправьте если не так). Магазины тоже будут утепленные. Соединение безфальцевое но с небольшими дополнениями.

О постройке: Каркас из строганных брусков 30 х 40 ,сосна. Обшивка: внутренняя – фанера 10 мм и 4 мм; наружная – фанера 4 мм. Наполнитель – пенопласт 30 мм. А вообще удобно - всего 4 вида строительного материала.


31.08.11 Привез брус. Вбирал которые попрямее. Некоторые на стеллажах воще пропеллером! По импровизированному чертежу разметил и напилил заготовки дна, корпуса и магазинов. Понял ,что в таком улье есть структурная единица – это обвязка из брусков – в моем случае она квадратная размером 470 х 470 внутри. Сразу сделал несколько таких обвязок а именно 6 шт (корпус и 2 магазина) крепил все «торец в бок» на саморезы и клей «Момент столяр». Полученные обвязки скрепил вертикальными брусками разной длины (для магазинов и корпуса) по той же технологии. Добавил еще один вертикальный брусок на передней стенке для верхнего летка. Выбрал нижний леток в нижнем бруске высотой 20 мм (позднее он сузится до 10 мм). Длину летка сделал 120мм – и это похоже маловато…(хорошая мысля приходит опосля).
Далее собрал каркас дна но уже не по высоте бруска а по ширине (см. фото). Прикрепленное изображение: Открыть в новом окне Выровнял диагонали. Все сложил в стопочку и под груз. Начало положено!

P.S. Все конкретные размеры и чертежи в конце репортажа по просьбам трудящихся выложу.

Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

10-рамочный улей с применением пенополистирола.
