Не мой. У меня простой шим. Устраивает. Написал так, потому что у МРРТ вроде больше возможностей при разных обстоятельствах. Так говорят. Не пробовал.

Трекер -это устройство поворота к солнцу

Я про трекер ничего не говорил.

Вот меня и волнует такой вопрос. Думаю нарастить мощность СБ. Думаю, если подсоединить панели к акб через несколько контролеров, не будет ли в результате паразитных токов? Ты не мерил ток между контролерами? По плюсам или минусам, без разницы

По входу конечно. По выходу они закорочены.

Позже, Игорь, позже. Я сегодня новые панели с крыши снял, там дожди обещают, потом снег, скользко лазить будет. А новое место ещё не готово. Поставлю, подключу, поэкспериментирую, отпишусь что да как

Для желающих
30A 20A 10A заряда контроллеры ЖК-дисплей ШИМ с DC 5 В USB 12 В 24 В автоматический переключатель Панели солнечные напряжение регулятор RTD серии Y-SOLAR
http://s.aliexpress.com/ayma6r6F
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

Посоветуйте, на 1 панель 100 ватную, какой лучше контроллер приобрести?
1 вариант
https://ru.aliexpress.com/item/10A-Solar-Ch...49f8f8f79ad3bd4
2 вариант
https://ru.aliexpress.com/item/10-20-30A-Du....6a9a3c00FpHpUp

Наверное 2. Он с кнопками подстройки. По умолчанию обычно 13,7в напряжение ограничения заряда. Можно поднять до 14,3в

Я это.... Пастернака не читал, но...
А ветряки не пробовали?
типа такого https://ru.aliexpress.com/item/400-12-24-48...-b04bdf199052-0

На ШИМах этот метод начинает работать после того,когда достигнуто максимальное напряжение заряда, только тогда контролер начинает давать импульсный ток, который способствует процессу десульфатации.
Поэтому лучше зарядить АКБ до максимума зарядным устройством, потом подключить к СБ через контролер.
В осенне-зимний период солнца как правило мало. И если Ваши СБ будут "капать" по 0-3 ампера, при этом напряжение на АКБ не будет достигнуто максимального по установкам контролера, то импульсного тока не будет. И эффекта соответственно.

Лёша, почему ты их предпочитаешь? В этих контролерах напряжение ограничения заряда 13,8в вроде как. Не лучше с регулируемым? Дадут больше заряда, я так думаю. Цена не очень отличается

У меня и зарядное устройство импульсное
Так, что сплошная десульфатация

для десульфатации так же полезна небольшая просадка напряжения , за тем снова дозаряд , просадка , дозаряд. Зимой пусть и не каждый день может быть солнечным , но эти циклы вполне себе работают хорошо. И напряжение заряда максимальное достигается в 14.4 В зимой на раз . Стоит солнцу выглянуть. АКБ без нагрузки стоят.

Я не предпочитаю, я других не знаю. Есть ещё контроллер, встроенный в инвертор. Они у меня и в паре работают. Оба ШИМ.
Цена-качество соответствуют нужной мощности на солнечную батарею.
Сейчас 300 Вт подключены в старом варианте, новые 400 Вт надеюсь подключить на днях на новом месте.

Попробовал подключение двух солнечных модулей, у каждого свой контроллер ШИМ. Один старый с параллельным подключением панелей, другой с последовательным подключением двух 100-ваттных панелей. До подключения к контроллеру новый модуль выдает сорок с лишним вольт, при подключении к контроллеру напряжение приходит к общему знаменателю, равному напряжению на АКБ

Пока все на живую нитку в тестовом режиме.
Прикрепленное изображение: Открыть в новом окне

Почему я думаю, что один контролер предпочтительнее, потому, что на каждом идёт потеря тока. Если их 4, то потеря будет больше,чем на одном. Вроде так. Тож приходиттся иногда экономить,по весне и осени. Когда дождливится и по недели облачно,а холодильник забит. Каждый ампер на счету. И по настраевым такое-же дело.

Вообще отключил его,инвертор заряд показывает,добавил батарею,теперь раз в 3-5 дней разряжаю наполовину систему если не было отключения электроэнергии,недавно сутки на автономном питании сидел комп,отопление и лампочка светодиодная,в качестве теста

Когда я начинал, информацию по крохам собирал, спросить некого было. Просто дал результат, что такая связка тоже может работать. В условиях наращивания, переоборудования нужно, чтобы минимальный набор автономии продолжал работать.

Если ёмкость АКБ увеличить в 3-5 раз, то вообще можно обойтись только диодами шоттке

sinner Диоды Шотки не дешевые,а что за диоды в коробочке для подключения проводов на панелях стоят,ты не в курсе?

ким Г, те самые диоды и стоят 😀
Закончились, заказал ещё. Дорогие?

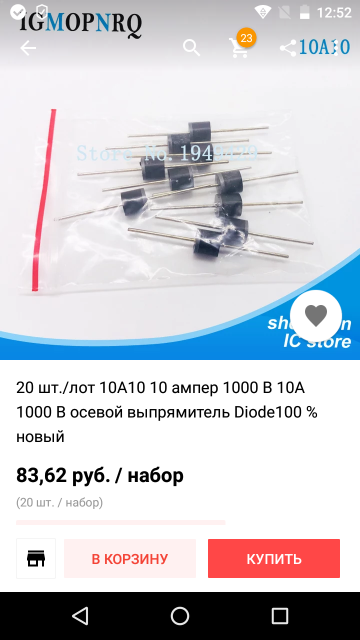

20 шт./лот 10A10 10 ампер 1000 В 10A 1000 В осевой выпрямитель Diode100 % новый
https://s.click.aliexpress.com/e/b4VUYnJ4
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

Мерил падение напряжения на них? Интересно, для информации. При большом токе?

Большого тока последние дни не было, но я мерил раньше когда-то. Боюсь соврать, то ли 0,2, то ли 0,02... Но счёл тогда приемлемым.

Так если они у меня уже стоят,то я могу в паралель подключать 12в(такие у меня)любой мощности?Пример-100w+30w=130ватт


Шотки -наверно из-за быстродействия?

ким которые там стоят служат для согласования дорожек (рядов) элементов. Дополнительно нам надо ставить для согласования панелей между собой. Некоторые панели могут выдавать меньше и потреблять энергию соседних (дефект, старение, разная освещенность)

Диоды шоттке пользуются в данном случае из-за быстрого переключения и малых потерь при прямом токе. Подбирать лучше в 1,5-2 раза больше по силе тока, тогда потери меньше. У меня панели 100 Вт дают 5,5,-6 ампер максимум, поэтому 10 амперные диоды оптимальны

sinner ты не прав.
А стоят там диоды для невозможности разряжать аккумуляторы в ночное время.
Изучай мат.часть.

Ну, почему же не прав?? Очень даже может быть наоборот...
Ведь если, как Вы утверждаете, аккумуляторы в ночное время могут разряжаться через панели, то таким же самым образом, при разности потенциалов на разных панелях, при параллельном подключении, вполне очень даже возможны потери на панелях с меньшим потенциалом... Чисто логически... Вы так не считаете??
С другой стороны, чтобы все эти не очень приятные моменты обойти, можно подключать панели последовательно. Правда тут контроллер нужен другого типа, а они дорогие, да и панели желательно однотипные, но зато при бОльшем напряжении можно обойтись проводами меньшего сечения. Ну, как-то так...
Я бы в этом направлении подумал...

КВалер , возможно 😀
Я не настолько самоуверен.
Давайте рассмотрим разные ситуации:
1. Прописная истина из инструкции. Твоя точка зрения. Один диод на одном выходе. У меня первая партия была вообще без диода. Два контакта. Работала так, потом поставил диод на плюс.
2. Вторая партия была с тремя контактами в коробке и двумя диодами с крайних контактов на средний. Полярность не помню. Попытался их подсоединить по своей схеме, найдя плюс и минус. Сила тока сразу упала, я вернул в первоначальное положение и поставил ещё один диод на плюсовой выход.
3. Третья партия имела два выхода, но коробка не открылась. После звонков на фирму специалистам узнал, что запаяна-залита силиконом и так уже приходит с завода. Большего они не знают. Поставил диод на плюс.

Я привел три варианта с которыми имел дело и разбирался каждый раз по-новому. Все в итоге работает.
Валер, поделись своим опытом. Возможно бывает как-то ещё.

sinner Еще хочется обсудить.В пасмурный день подключаем контроллер к 12в аккумулятору (он автоматически готов на прием от 12в панелей,а на него подать от панели 24в.Сможет ли контроллер справиться с превышающим 19в( которое максимум выдает 12вольтовая панель),а здесь может быть максимум до 38в?Что произойдет при таком подключении?


Думаю никто не рисковал,но может кто по ошибке подключал.

Панели у меня 12-вольтовые, про контроллер тоже говорил.
Допустимо подключение до 50в
Прикрепленное изображение: Открыть в новом окне
Один нюанс:
Контроллер до 30 а 12 В
Во время хорошей нагрузки напряжение на АКБ проседает до 10 В. Если я беру контроллер впритык, то 400 Вт делим на 14 В = 28,6 А. Но 400 Вт разделить на 10 В = 40 А

Долго мудрил, переделывал и остановился на таком варианте, закладывая сразу возможность изменения.
Два модуля на старом (300вт) и на новом (400вт) месте. Каждый разделен на две части и имеет свой кабель до приборной доски. На входе подключены к пакетникам на 10 ампер ( одного не хватило, надо купить и заменить). Это основа. Далее на амперметр и контроллер, с контроллера соединяются на одну точку с АКБ.
Сейчас подключены все панели параллельно с возможностью отключения лишних пакетниками.

Если 300 Вт модуль прекрасно подходит под 30-амперный контроллер, то 400-ваттный при максимальной инсоляции может вывести контроллер из строя. Заложил возможность автоматического и ручного отключения части панелей. Так же есть возможность на новом модуле подключить панели попарно-парралельно 2+2, на отдельный контроллер подавая двойное напряжение, но уменьшая силу тока. Осталось испытать это при сильном солнце.
Цель: добиться не гигантских токов, в максимальное использование площадей с.панелей при малой инсоляции.
Может ещё будут какие советы и замечания?

Прикрепленное изображение: Открыть в новом окне

sinner , скажите у вас там что такая глушь , что цивилизация оч. далеко ? Я просто хочу представить ваши места . Ну там лес , пролески , или поля вокруг ?
У нас света нет разве что на какой нить отдаленной кошаре в степи. И то потому что в 90-е годы там КТП -шку на медь сдали какие нить охотники за металлоломом.И провода алюминиевые сняли на опорах.
Сейчас кошары ожили снова - те что на разбор не ушли полностью. Так там генераторы ставят ( бензо или дизели) но знаю всего одну такую где эл. энергии нет.

Ближайшая точка подключения к линии эл.передач в 800 м, от трансформатора в соседней деревне около 1100 м. Район неперспективный для развития, столбов нет, поснимали деревянные на пасынках. Если было бы в пределах 500 м - обязаны были бы подключить за 550 рублей. Объявили 683 т.р за отвод до меня. Я за такие деньги полкрыши сол.панелями накрою. Устал бегать, писать добиваться. Проехали. Сам предрасположен к автономии.

Бензогенератор для резерва, но не для постоянного тарахтения. Бензина не напасешься 😀

понятно ...удачи вам.


так они его на кошаре включают на час - два вечером , дойка и телек посмотреть.

Неделя была пасмурная, сегодня выглядывает солнце. Получилось снять и выложить два шима.
https://youtu.be/dKLgWBh_XJM
https://youtu.be/1fAaqO4k2-I

Вопрос на засыпку:
Первый раз услышал, что при ярком солнце панели пищат или звенят. Полез слушать старые панели - тишина. Звенят, и довольно громко, именно новые 100-ваттные панели с залитыми герметиком контактными коробками.
Кто с подобным сталкивался?

У меня панель вдруг ни с того, ни с сего пошла вся мелкой сеткой...
Травм не было, града тоже

у меня одна так - но там 100 % град. А ты ее не ронял случайно? Стекло там сталинит . Теперь ее надо под углом устанавливать , иначе вода будет под стекло затекать.
Из соседей кирпич никто не метнул ?

Кому интересно - через поиск нашел похожую проблему
https://m.youtube.com/watch?v=wqtLJGDkS20&t=54s

Берег, перевозил только на своей кровати в кунге
А доставал только на качку

Ну, если будет работать и только дождя бояться, то ещё терпимо

Может ее заламинировать?От пыли спасет.

Или может быть орех грецкий поблизости растёт и вороны метать стали урожай??
У нас все дороги в жирных пятнах...

А чем?

Самоклейками для телефонов дешевле новую купить получится

Ааа...
Ну, тут всё возможно... Сосед в магазине тоже вот так каждое утро достаёт, выставляет, а вечером заносит. Доносился... Я спрашивал, - чего на крышу не поставишь, - жалко ему, а вдруг чего, сам-то не местный, приезжает по будням из райцентра... Говорит, ещё одна есть у него, ту привезёт. Ну, посмотрим...
Если есть возможность её закрепить на постоянном месте, то лучше закрепить.

Перегрева под пленкой не будет? Вентиляция обязательна

Вот и рассмешил!!!
У нас они греются на солнце так, что можно яичницу жарить.
Но если ты накроешь пленкой сверху снега, то могжет и перегреться. Снег растает и кирдык, перегрев обеспечен.

Уверен?

Греться будут сильней,а значит в ватах будет меньше(есть в инете график зависимости от температуры) и диоды стоят именно для целей которые указал КВалер.Также для паралельного включения разномастных батарей (но это уже второстепенная роль).Инфу почерпнул "Монтаж солнечных электростанций"

У стекла теплоотдача лучше, чем у стекла, одетого пленкой-шубой. Есть вероятность, что под самоклейкой температура будет накапливаться больше, и подложка с тыльной стороны отклеется. Ну и ваттов меньше при нагреве
