Вот ток заряда который выдают С/Б. Шкала прибора 30 Ампер [attachmentid=52832]
Кто то просил фото конструкции подставки для С/Б. В этом году изобрел вот это Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

Прикрепленное изображение: Открыть в новом окне
Извиняюсь, но толком подредактировать не получилось....так что фото тока заряда из предыдущего сообщения здесь.

А есть мысли, как сделать подставку под СБ, чтобы при повороте, менялся наклон? Выставил по солнцу один раз, через один час, и крути потом месяц.

не думал об этом. да наверно и смысла нет. весной, летом и осенью солнце по разному проходит по небу....а у этой наклон меняю 3 раза в день и достаточно вполне

Вот для этого нужно придумать копир, который можно менять, в зависимости от положения высоты солнца над горизонтом.

вот чего есть...
Только не знаю как с этим бороться, ежли кто сделает, я куплю.
- Система следящая за солнцем для параболического концентрирующего солнечного водяного коллектора.

Гелиотрекер дословно можно перевести как «отслеживатель пути солнца». На самом деле его задача не отслеживать путь солнца, быть постоянно направленным на солнце. Это весьма важно для концентрирующего коллектора, что бы обеспечить максимальную эффективность его работы.
Несмотря на несколько пугающее название, гелиотрекер не представляет из себя ничего особо сложного. Он состоит из фотоприемника, контроллера, обрабатывающего сигнал с фотоприемника и исполнительного механизма в виде 2-х двигателей с трансмиссией, поворачивающих собственно гелиоколлектор и укрепленный на нем фотоприемник.
Рассмотрим каждую из составляющих частей гелиотрекера.

Фотоприемник представляет собой небольшую плату с укрепленными на ней 4-мя фотодатчиками (фоторезисторами или фотодиодами). Все фотодатчики приспособлены воспринимать солнечный свет без выхода из строя (защищены светофильтрами). Кроме того, они все разделены между собой крестообразной перегородкой. При ориентации на солнце освещены все четыре фотодатчика. Солнце в процессе своего движения по небосводу изменит освещенность фотоприемника и 2 или 3 фотодатчика окажутся в тени. Что немедленно отследит схема управления.
Схема управления или контроллер может быть реализован в любом варианте. От дискретных элементов до программируемых микроконтроллеров. Главное что бы он обрабатывал алгоритм работы солнечного коллектора на основе данных фотоприемника.
Всего положений фотоприемника может быть 9, соответственно и команд тоже 9. На рисунке каждый фотодатчик обозначен буквой (вид со стороны солнца). Все возможные варианты освещения датчиков можно свести в такую таблицу. «1» означает что датчик освещен, «0» - что датчик в тени перегородки, команда для двигателя расположенного сзади коллектора.

В качестве исполнительного устройства лучше всего подойдут либо шаговые двигатели, не требующие никакой электроэнергии для удержания занятого положения, либо актуаторы. Актуатор это своеобразный электрический домкрат, в котором вращательное движение двигателя превращается в поступательное движение штока с одновременным увеличением усилия в сотни раз. Такие двигатели – актуаторы применяют для позиционирование параболических тарелок спутникового телевидения.
Вообще говоря, гелиотрекер можно очень сильно упростить, если принять во внимание такое допущение. Солнце совершает за сутки оборот по небосводу на 360 градусов. А вот угол наклона меняет очень и очень медленно. Если исключить из гелиотрекера вертикальную «составляющую», переведя ее на «ручное управление», то можно оставить только 2 фотодатчика. В самом деле, не составит большого труда раз в 2 недели подойти к солнечному коллектору и изменить его угол наклона соответственно нынешнему положению солнца и даже с небольшим упреждением.
А вот горизонтальное перемещение в плоскости движения солнца по небосводу придется отслеживать, но таблица получается очень простой. Соответственно простым получится и контроллер. Это будет всего пара простейших фотореле с незамысловатой коммутацией исполнительного механизма, в качестве которого может служить всего один актуатор.

Если оба датчика не освещены, то концентрирующий солнечный коллектор разворачивается на восток в ожидании восхода солнца. Если же затемнение датчиков произошло в результате непогоды, то при появлении солнца он тут же развернется на него, если солнце появилось не слишком поздно по времени.
Сектор поворота солнечного коллектора вряд ли стоит делать больше 150-180 градусов. Солнце на краях этого сектора стоит над горизонтом достаточно низко и его лучи несут уже не много тепловой энергии.
Сделав концентрический параболический солнечный коллектор оснащенный гелиотрекером можно реально получить ощутимый выигрыш в использовании солнечной энергии для обеспечения загородного дома горячей водой.

В Болгарии ест Контроллер, солнечный трекер STS - 316 + датчик. Производител http://www.stselectronics.eu/spec_ru.html Есть представительство в Москве. http://www.stselectronics.eu/contact_ru.html

Это сложно. Хочу сделать чисто механическую подставку, которая может поворачиваться вокруг оси и при этом меняет угол наклона. Только пока ничего не придет в голову - из чего сделать копир, который через тягу будет менять угол.
Если такая подставка получится, останется только поворачивать вокруг оси на определенный угол, за определенный отрезок времени.
В течении месяца, угол наклона не сильно меняется, можно поправить.

Если за основу взять шаровую опору от "жигуля"... а потом тягу к кулисе...

а вот с этого места по подробней...


Изготовить кулису не проблема, проблема в её перенастройке. Если настраивать один раз в неделю, тогда её придется изготавливать заново?

Змей Горюныч
Возьми за основу механизм поворота солнечной воскотопки. Емкость с водой - шнур - противовес (или пружина). Расходом воды подбор скорости поворота в течение светового дня. Это поворот в горизонтальной плоскости. А в вертикальной как у кульмана. По моему должно получиться неплохо. Но во всем этом меня волнует только один вопрос. Большая парусность баттарей. Механизм должен быть очень надежным и должен быть каким-то образом очень хорошо закреплен к поверхности. Думаю сообща и эту проблемы мы сможем решить. Всем удачи.

Да я ведь что... так только, чтоб стимулировать процесс. Прикрепленное изображение: Открыть в новом окне


Мы же все с прицепами. На крыше и надо крепить - коровы не будут чесаться.

"Красное" должно быть гибким, чтобы можно было изменить положение.

Напротив, предполагаю, что "красное" (кулиса) должно быть жёстким (с регулировкой на географическую широту), А "зелёное" (тяга-копир) скользить по нему при повороте с востока на юг и запад (с демпфером). Позже поставить электропривод (от стеклоочистителя) и миникомп управления.

я чисто поддержать разговор. Как вариант, можно поставить на конструкцию 2 реверсных двигателя 12 вольт, пару фотодатчиков, схему управления двигателями по максимальной освещенности датчиков. аналоговую или на микроконтроллере. и никакой механики и рычагов....

Я в прошлом году провёл эксперимент, чтобы решить вопрос о необходимости поворотного устройства для СБ. понадобилось: амперметр,вольтметр, и миллиметровка,
1.СБ смотрела на юг перпендикулярно солнцу.
2.СБ с утра на 9 часовое солнце, средина дня на 12 часовое солнце и к вечеру на 4 часовое солнце до заката.
3.с утра и до заката через час направлял СБ на солнце.
Результат: если третий эксперимент принять за 100% собранной солнечной энергии, то во втором собрал 90%энергии.
Для себя решил зачем огород городить. Сейчас расход электроэнергии у меня небольшой и когда контроллер показывает полный заряд АКБ я закрываю СБ от солнца чтобы зря не грелась.
Для справки в пасмурную погоду СБ отдаёт больше энергии если лежит плашмя.

Если копир остается неизменным, тогда тяга с демпфером будет делать возвратно поступательное движение в пределах копира. А так, как солнце проходит горизонт на разной высоте, тогда и копир должен быть с разным расстоянием от точек.

Может это пригодится?

Большое спасибо за ссылку!!!

Зачем вообще заморачиваться этим поворотным устройством? СБ зарядит АКБ без этого устройства пусть на 2-3 часа позже и что ? Зачем себе голову забивать этим ? Как один из вариантов решения проблемы - купить СБ на 15 % мощнее и вы получите тот же эффект . Пользуюсь уже третий год СБ 110 Вт , и никогда и не задавался таким вопросом , батарея плашмя на крыше лежит и все .

ВЛАДМИР
Интересная конструкция, желательно сделать складной или разборной

Уважаемые! Последнее время попадаются в торговле контроллеры на 12/24 В., кто нибудь может объяснить, как работают такие контроллеры? Есть переключатель - 12 В. или 24В., или прибор сам определяет напряжение?

У меня такой. Ни каких переключателей нет. Значит сам определяет.

И как в деле себя показывает?

Делаете ось вращения наклонной и направляете на полярную звезду. Угол между осью и батареей менять в ручную раз в месяц, а слежение за солнцем просто поворотом на оси. Подобным образом устанавливают телескопы.

а типа часового механизма можно что нибудь приспособить, поворот то всего 180 градусов

Alex Kalina нарисуйте пожалуйста схематично. Ничего понять не могу. Не потому что тупой, а просто потому, что никогда не имел с этим дело.

Нормально все. Правда на 24 вольта не пробовал подключать. Тянет заявленную мощность.

А почему не пользуетесь солнечными элементами. В комплекте с аккумулятором и преобразователем напряжения 12/220в. можно полностью снабдить пасеку круглосуточным электропитанием. Стоит это не так дорого, у нас в Казахстане, к примеру, от300 до 500 долл. в зависимости от выдаваемой мощности.

Ну... так...
Что нибудь расскажите.

В продаже имеются солнечные панели китайского производства, их размер, соответственно и стоимость, зависит от мощности. Они выдают ток даже в сумрачное время, т.е. не обязательно попадание прямых солнечных лучей, достаточно повесить просто в светлое место. К панели подсоединяется аккумулятор, который в дневное время постоянно заряжается. От аккумулятора ток поступает на преобразователь напряжения, который преобразует 12 в. постоянных в 220 в. переменных. Преобразователя также в продаже, мощность на выдаче от 500 вт, до 3-5 квт. На пасеку достаточно 1квт., этого вполне хватает на телевизор, пару40-60 вт. лампочек, эл.медогонку да на прочие необходимые приборы.

ну так об этом и есть вся эта тема! читайте!

Yurii1 , спокойней. Человек только пришёл на форум, ещё не ориентируется. Видно, что заинтересованный и чем то может поделиться.

Да, конечно. опыт дело хорошее и кто делится им, тому респект. информация еще никому не мешала.

Есть маломощные электродвигатели с встроенным редуктором типа РД-09 У него обороты около 10 в минуту. Поставить ещё один редуктор и винт на выходе. Подобрать так чтобы 12часов крутился в одну сторону а за ночь возвращался обратно. Но по моему проще поставить два фото датчика с перегородкой между ними. И собрать схему-какой фотоэлемент более ярко освещён в ту сторону и поворачивается панель. Только обязательно использовать винт или червячный редуктор и максимально отбалансировать систему. Тогда поворот будет происходить при минимальных затратах мощности.

Нарисовать не знаю как, попробую обьяснить. К подставке на которой будет стоять батарея закреплеяться ось на которой и происходить вращение. Ось наклоняеться немного на север. Угол наклона зависит от географической широты местности. Правильность наклона проще всего проверить ночью. Если ось направить на полярную звезду то в течении всей ночи она будет продолжать на неё указывать. А все остальные звезды будут "вращаться" вокруг неё. Такую установку достаточно сделать один раз при изготовлении. В дальнейшем для установки достаточно использовать компас и уровень. В течении года меняется высота подъёма солнца над горизонтом, и поэтому периодически раз в несколько недель надо менять угол между осью и плоскостью панелей. Тогда для слежения за солнцем достаточно будет в течении дня просто поворачивать батареи на оси.

Alex Kalina Спасибо за комментарий.

Сын собрал эту схему, работает!!!
Теперь задача для меня - механика с электродвигателем. И слежение за солнцем обеспечено.

А если использовать каким-либо образом мотоподвес от спутниковых тарелок. там и угол наклона меняется при горизонтальном повороте тарелки. Сам не использовал, но вроде это устройство так и расчитано, что при повороте меняет угол наклона.

Мотоподвес по-моему будет самое то, спутники тоже стоят в одной линии, вернее дуге, как и солнце.

господа спецы, ОГРОМНАЯ ПРОСЬБОЧКА, нарисуйте схему НА 12 Вольт, чтоб двигалось только по горизонтали, по вертикали и руками выставляется.

http://cxem.net/greentech/greentech16.php
Как закончу изготовление и опробую - поделюсь.

за инфу благодарствуем надеюсь коменты к этой схеме читал, и поправки внесёшь

Не мне, а donbass30, он поделился.

Господа , я дивлюсь вашему маниакальному упорству сделать поворотный механизм для солнечной батареи))) Вообще то чем бы дитя не тешилось - лишь бы не плакало Эффект будет при завершении сего грандиозного творения 15-20 % . Может кто объяснит толково для чего и кому эти 15-20 % резона дадут ? И учтите еще такой фактор как ВЕТЕР сильный иногда бывает . Мою батарею лежащую плашмя сорвало и выкинуло на метров 50 сильным ветром (хотя она была прикручена болтиками на 8 - срезало их ) . Пришлось после такого казуса купить на металлоломе багажник жигулевский и на него основательно прикрепить батарею , а сам багажник подошел на крышу ГАЗ -66 . Теперь она там родимая стоит . Плашмя , без всяких поворотных механизмов))) А этот поворотный механизм, как мне представляется , хлипким делать нельзя , тем паче батарея под углом к солнцу будет находиться - соответственно парусность у нее будет намного выше чем плашмя.Да и крепиться этот механизм должен основательно . Вопрос к чему ? На кочевой пасеке.

Я себе сделал с ручным приводом и быстрым съемом батареи. Подошел, повернул раз так 6 в течение дня и все. На ночь, при сильном ветре или на случай отъезда бысто снял и все дела.

Я закрепил поворотный диск из металла толщиной 4 мм на дышле прицепа со стороны жилого помещения, это считаю на много снизит ветровую нагрузку на батарею. И еще вопрос к тем, кто использует баттареи большой мощности, более 100 Вт. На самом деле используется вся мощность баттареи при заряде АБ без разбора мощности с АБ или только в моменты когда подключена существенная нагрузка к АБ. Спрашиваю потому, что я подключил АБ новую не полностью заряженную через контроллер к СБ, в цепь включил амперметр. Сначала (минут 20) ток шел ампера 3 потом стал снижаться и через пол часа остановился на уровне 0,25А. Померил напряжение на АБ 13,8 Вольт, как в бортовой сети автомобиля. Контроллер тупо поддерживает выходное напряжение 13,8 В. Как только это напряжение сравнялось с напряжением АБ ток практически прекращает идти. Если АБ плохая или мало разряженная, то напряжение на нем поднимается очень быстро. При подключении нагрузки (лампа от стоп сигнала автомобиля) ток заряда возрастает до потребляемой мощности нагрузки. Отсюда вопрос зачем нужна мощность солнечной баттареи более 50Вт?

Так и должно быть. При повышении напряжения на АКБ ток падает. Это хорошо заметно на маломощных С/Б. А что касается использования полной мощности, то конечно используется...если в момент заряда акб включается или постоянно включен потребитель, мощность которого больше или равна мощности С/Б. в этом случае С/Б работает на полную мощность, а недостаток мощности, в случае такового, берется непосредственно с АКБ. Таким образом АКБ разряжается меньше, так так основную мощность дает С/Б.

И еще большая мощность СБ нужна для более быстрого заряда полностью разряженного АКБ, например 50 Вт его за 4 дня зарядит , 110 Вт за 1,5 -2 дня . Случаи разряда АКБ бывают разные .

А я свою батарею (110 ват ) один раз установил на крыше шишиги и забыл про нее. Она там постоянно и при переезде . 110 Вт хватает за уши чтоб забыть и про поворотный механизм хоть ручной , хоть автоматический. АКБ еще ни разу не был полностью разряжен при любой эксплуатации (газончик долго не заводился, мед целый день качали , электрический нож на телеге подключен постоянно когда работаю с пчелой , чтоб распечатать маломедные рамки .). Так что смысла в поворотном механизме не вижу никакого , в пасмурную погоду мощная батарея тоже прекрасно справляется с зарядкой.

Да, это очень актуально, когда, например двое суток идет дождь, а потом появляется солнце на полдня, и снова дождь. так вот за эти полдня надо по возможности максимально зарядить АКБ. И чем мощнее С/Б , тем больше заряд получит АКБ.

СБ и в дождь заряжает , только медленней , а мощная СБ и дождь и в солнце соответственно в два раза быстрее зарядит.

Первые наброски подставки под СБ.
Прикрепленное изображение: Открыть в новом окне

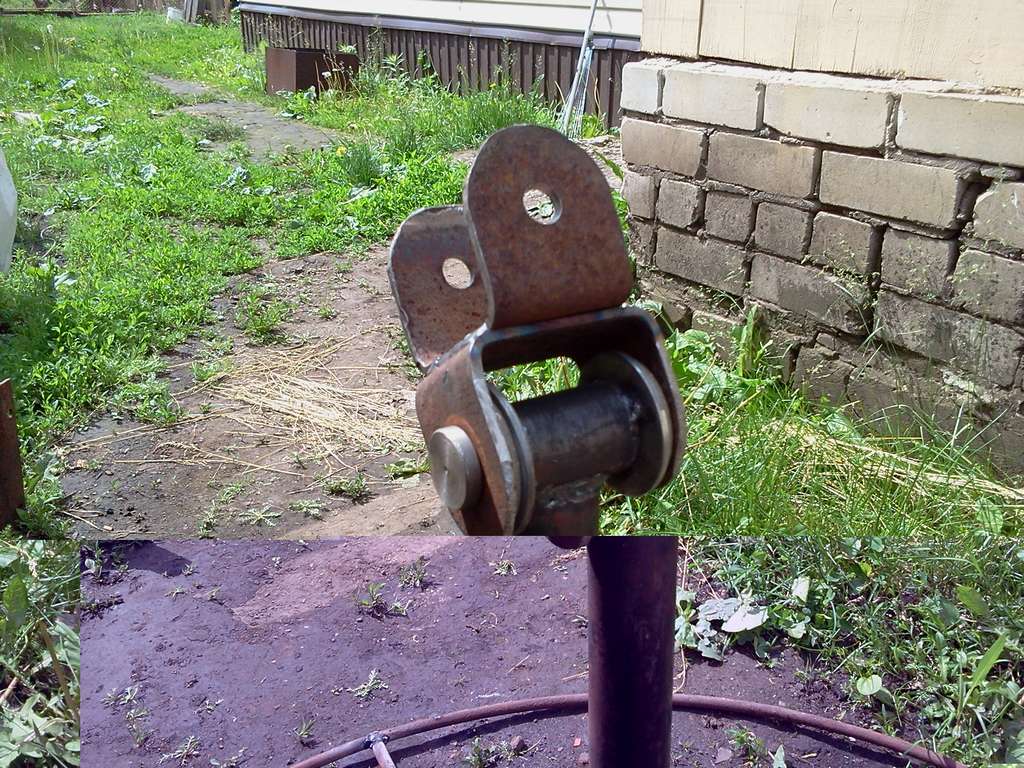

Поворотный узел:
Прикрепленное изображение: Открыть в новом окне
