Похоже он. По току и мощности можно прикинуть, что рабочее напряжение для него около 40 вольт. Мощности у него маловато - 150 вт . Для лебёдки слабоват. Телевизионную тарелку покрутит, или солнечную батарею... На медогонку не годится - слишком оборотистый. Да и напряжение нестандартное...
Но, на редуктор ещё надо посмотреть.

Мысли вслух. Интересно что из этого выйдет,не сильно ли растресешь пчел ,если к мотоблоку спереди приделать приспособу с захватом улья с низу? И,этим мотоблоком дальше транпортировать улей допустим по трапу в кузов авто?

Думаю, что растрясёт не больше, чем на ручной тележке. Если конечно гонки по пересечённой местности не устраивать.
Моторизовал свою тележку первым Геннадий, у него и будем спрашивать о результатах Взгляните на сообщение 628 http://www.pchelovod.info/https://pchelovod.info/index.php?showtopic=7605&st=615

Если ко кочкоте погонишь то не только на мотоблоке растрясёшь. Я думаю можно Были мысли соорудить самоходный подъёмник примерно такой. На базе двигателя от Ижа, но времени нужно много. Легче наверное подкопить денег да купить...

Так можно тогда и с сиденьем,только гироскоп нужен .

Всё никак не доходят руки переделать свой погрузчик, - жду тепла, а то больно руки примерзают к железякам. http://www.pchelovod.info/index.php?act=At...e=post&id=22512

У меня тоже такие мысли закрадываются , но в этом году наверное НЕ...

Думаю будет сильно громко, нужен двигатель пооборотистей - он издаёт меньше вибраций.
Я на свой буду ставить глушитель другой - побольше, а вместо цепи на привод нужен ремень, чтобы вибрация не передавалась на раму. Дифференциал само собой, и ещё некоторые мелкие переделки.

Это же не интересно, а вот сделать своими руками - вот это кайф.
Кстати делаю сейчас по просьбе знакомых несколько экземпляров погрузчиков на подобие АПИЛИФТА с разной комплектацией, через недельку две выложу фото.

а мне вот этот понравился http://video.google.com/videoplay?docid=72...583273304578066 простой

незнаю может это обсуждалось никто не пробовал грузить палеты с ульями куном мтз. МТЗ хороший тягач если на малые расстояния да еще с погрузчиком который намного дешевле и доступнее автономных вилочных погрузчиков

слишком неуклюж,мы трансформатор меняли

слишком неуклюж,мы трансформатор меняли

пчелодруг ,интересно а какие варианты покупки? Где такая железка может продаваться?

В Европе. Можно в Испании, Франции. Например вот. Доставка транспортными кампаниями. Про это уже говорили, кажется в этой же теме. С доставкой, погрузчик монтируемый на авто, обойдётся примерно около 500000 руб. на наши деньги. Так что стоит подумать.

Отличный погрузчик!Пожалуй,удовлетворит самого привередливого и консервативного(таскающего на пупе ульи) пчеловода.Подобную вещь можем спроектировать и изготовить.А стоить будет меньше,чем за бугром.О конкретной цене можно будет говорить с серьезным заказчиком,который обозначит рамки своих пожеланий и возможностей.

Отличный погрузчик!Пожалуй,удовлетворит самого привередливого и консервативного(таскающего на пупе ульи) пчеловода.Подобную вещь можем спроектировать и изготовить.А стоить будет меньше,чем за бугром.О конкретной цене можно будет говорить с серьезным заказчиком,который обозначит рамки своих пожеланий и возможностей.

Посмотрите наши предложения в рекламе по теме "Производим на Ю.Урале для пчеловодов"

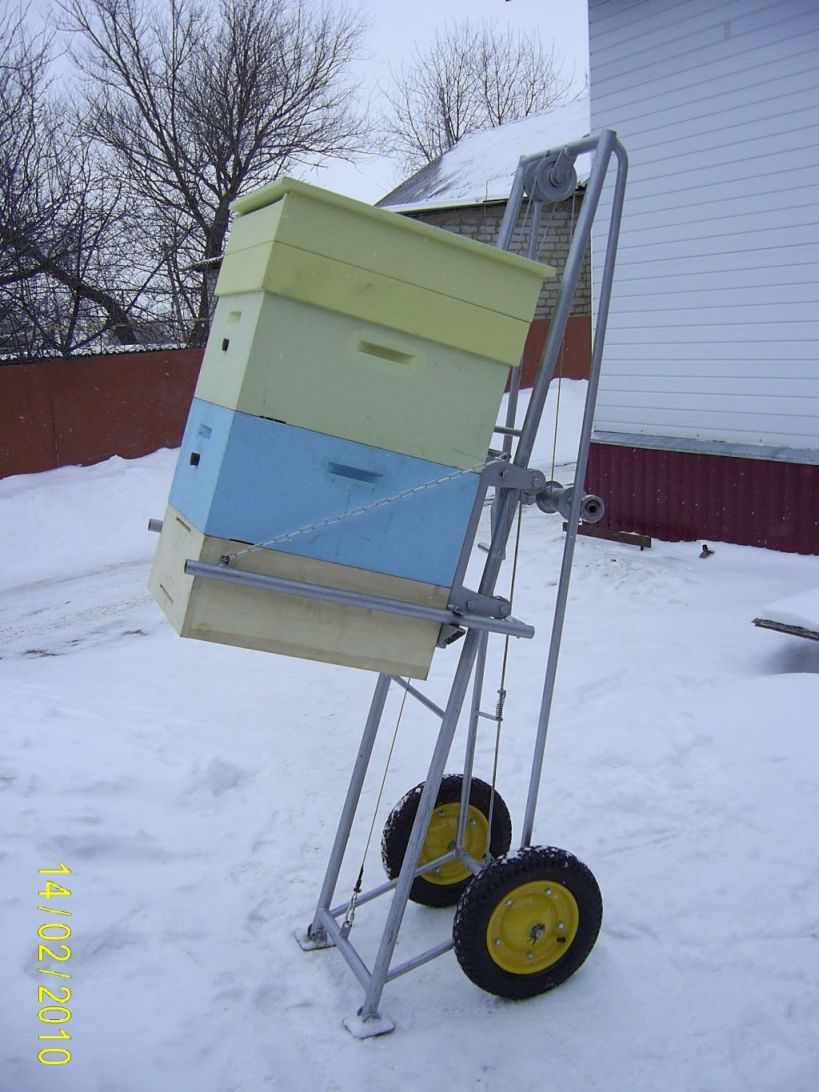

Сегодня закончил работу над погрузчиком, получилось вот что:
Прикрепленное изображение: Открыть в новом окне

Поздравляем с окончанием работ! Gennadiy объясни, для чего такая длинная подвижная рама? Напиши габаритные размеры и высоту подъема.

Ожидал от вас моторизованного монстра.

МДАААА. За такие деньги лучше МТЗ -82 купить.Пользы будет больше

Этот я сделал по просьбе своего знакомого, ему нужен подьём 1,25м чтобы ставить многокорпусники в три яруса в омшаник. А вообще стандарт 1м подьёма вполне достаточно, при высоте рамы 1,5м.

Подвижная рама высоту более, чем расстояние между опор?

Может кому нибудь пригодится: видел в парикмахерской кресло, довольно тучного господина легко поднимала изящная барышня. Под креслом педаль, несколько качков и "груз" за 3 секунды поднят на 15 см. Если для "Кулибиных" будет в помощь. Правда эти механизмы сейчас на свалке не валяются...

GennadiyЖдём с большим любопытством.

Если я правильно понял вопрос - то да.


Я имел ввиду тот что уже сделан, только усовершенствованый. На что то большее возможно решусь только на следующий год. В этом уже некогда, а за лето вообще молчу.

muhuy: Может кому нибудь
пригодится : видел в
парикмахерской кресло,
довольно тучного
господина легко
поднимала изящная
барышня . Под креслом
педаль, несколько качков
и "груз" за 3 секунды
поднят на 15 см.
Кaк говорится: нe к столу будeт скaзaно, но в моргe при одной московской больницe eсть тeлeжки для отпрaвки в холодильники товaрищeй ушeдших в мир иной. Тaк вот, тaм стоит пнeвмоцилиндр нa подъём и пeдaль нaсосa, типa ножного aвтомобильного. Любой вeс подымaют нa высоту чeловeчeского ростa. Опускaниe идёт путeм стрaвливaния воздухa другой пeдaлью. Усилиe нaкaчки нe тяжeлee ножного нaсосa, процeсс идёт быстро. В кaчeствe пнeвмоцилиндрa можно взять любой гидроцилиндр подходящeй длины, a для aвтомaтизaции процeссa приспособить элeктрокомпрeссор, выкинув с нeго элeктромотор и постaвив ДВС от мопeдa, бeнзопилы и тaк дaлee. Можно зaдaчу ,,усложнить,, постaвив НШ10 нa ДВС, рaсширитeльный бaчёк и рaспрeдeлитeль. Нe нaдо бояться гидрaвлики, онa нe тaк сложнa, кaк кaжeтся.

Если есть ограничение по высоте в помещении (зимовник), то проблемы с максимальным подъемом? Подвижная рама упирается в потолок?

Подвижную раму можно сделать короче, к примеру на высоту вашего улья.

Может хватит размера расстояния между опор? При перевозке все равно приходится стягивать улья ремнем, иначе корпуса хотят отсоединиться от днища и друг от друга.

Для перевозки может и хватит , а вот для того чтобы сменить к примеру дно... хотя может и там хватит - уклон то не большой. Но я бы всё таки перестраховался.

А не было идеи сделать подъемник телескопический. Две подвижные рамы, одна в другой? При высоте подъемника 1,2 м. высота подъем почти 2м. У меня подъемник высотой 2 м., маневренности не хватает.

Сделать то конечно можно, но пока небыло такой необходимости. Но идея интересная.

У моего скромного подъёмничка подвижной рамы, можно сказать, почти нет. При смене днища улей нормально, без напряга, скользит по направляющим. http://www.pchelovod.info/index.php?act=At...e=post&id=21582
Этой тележке-подъёмнику более 20 лет, новых веяний в ней нет, только краска новая .

Как раз расстояния между опор 25 -30 см. хватает для высоты подвижной рамы. Зато не упирается в потолок.

Готов к продаже:
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

И что, на корретке совсем нет пошипников?

Подшипников нет. Катки-колёсики стальные на осях 16мм. Другой подъёмник с текстолитовыми катками, с осями в 6 мм.


Gennadiy, выставляй в "Рекламу".

Посмотрите как труба вверху деформировалась. А она, судя по всему, дюймовая. Весь напряг на нее садится. Наверное "трещотка" мощная.
Я не критикую, мне как раз Ваша конструкция нравится простотой и тем, что при подъеме корпус от направляющих (стоек подъемника) близко расположен. Для меня это важно, так как имею ульи МФУ, а соответственно высота большая. Поэтому или высокую каретку нужно делать или двигать по направляющим.
Никто не встречал подъемники у которых ульи упираются не в каретку а в направляющие?

b_andrey, трубка в верхней части полдюймовая. Согнута потому, что зацепился однажды, нечаянно, за конструкцию прицепа при подъёме улья. А лебёдка на 500 кг. - ей эту трубку согнуть, как мне ложку. Пока догадался, почему такой тяжёлый улей...

http://whatiexpect.in/index.php?option=com...deo=mmzLD7RbsKM

Спасибо, но данная конструкция опирается на каретку.

Прикрепленное изображение: Открыть в новом окне

В павильоне максимум можно будет корпуса поднять с одного метра. Поэтому вся реклама апилифта под открытым небом.

Не понял вопроса. Объясни пожалуйста.

С удовольствием, а то уже голову сломал.
Представляем две вертикальные стойки и скобу "С" образную сзади.
Стойки вплотную упираются в улей, а скоба под рейки поднимает корпуса выше места разрыва. Если мы при этом наклоним всю конструкции, то ульи никуда не сдвинутся, так как всей плоскостью улья упираются в стойки.
В стандартных подъемниках каретка ,как правило смещена вперед и все корпуса выше каретки будут смещаться к стойкам.

Приколю еще вариант опрокидывателя, в котором ульи также прижаты к стойкам. Один из вариантов для себя вижу прикрепить к опрокидывателю колеса. Тогда выкатив на колесах ульи в проход, опрокидываем и разрываем гнездо, где захочется.
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Второй вариант крепить «трещетку» прям на спинку каретки, которая расположена сзади стоек. Но тогда придется присаживаться на корточки когда каретка цепляет корпуса внизу. Может сделать телескопический удлинитель крепления трещетки на каретки?

Здесь больших проблем нет: помести подвижную каретку между направляющих. Только при подъеме лишняя энергия затратиться на трение.
Прикрепленное изображение: Открыть в новом окне

Это неощутимые потери. Можно не принимать во внимание.
Если только краску поцарапает.

Получается что так можно зацепить только под низ улья. Если цеплять сбоку, то улей ляжет на каретку, а все что выше каретки между стойками провалится.
Я не сдаюсь, я еще фантазирую. Возможно, что и придумаю.

Переверни направляющие, поставь их внутри с прорезями под ролики наружу. Подвижная каретка вставляться снаружи, только обвязка крепления каретки должна быть сзади и придется добавить еще как минимум одну жесткость на раме для крепления подъемного устройства (примерно как у Сидорова Игоря)

Если речь идет об этой конструкции:
Прикрепленное изображение: Открыть в новом окне
и в ней как Вы и советуете поменять направляющие с трубы на профиль (а на профиль еще и уголок прихватить, чтоб корпуса не соскальзывали), то да вариант проходной.
Есть еще один вариант, который я рассматриваю. Сделать из тонкой трубы "шкафчик" почти до потолка и поставить его на маленькие колеса. Верху блок и траверсу. Тогда можно будет цеплять любой корпус и после того как поднял откатить в сторону и можно не думать о том куда прислонять лифт.
Но наверное самый перспективный в плане удобств, такой вариант:
Прикрепленное изображение: Открыть в новом окне
Только к нему нужно колеса добавить. Тогда можно кроме того что скидывать с улья корпуса в них еще и поковыряться.
Идей много, но тем не менее спасибо за совет.

Нет. С этой конструкции нужно взять усилители - трубы, соединяющие верхнюю перемычку и ось колес. Прикрепленное изображение: Открыть в новом окне

Спасибо, скорее всего так и буду делать. Начну подбирать колеса, лебедку и нарисую как должно получиться. Рисунок выложу.
Подкупило в этой конструкции еще и то, что можно положить подъемник на ручки и раздвигать снятые корпуса.
Немного низковато, но «два хорошо рядом не лежат».

Сделай с регулировкой положения оси колес.

Видел Ваше видео. Впечатляет.
Мне пока нужно приложить основное усилие к павильону. А проектировать начинаю с конструкции улья, вернее корпуса, а еще вернее с оснастки с которою планирую работать с этим корпусом, ульем, павильоном.
В голове вроде все устаканилось буду приступать.
Так будет выглядеть остов павильона:
Прикрепленное изображение: Открыть в новом окне

Далее очередь за корпусами, а потом лифт. Ну а пока буду собирать необходимое.

Примерно так, только для низких корпусов и колеса можно поменьше:
http://www.youtube.com/watch?v=dy30YXXaMcM&NR=1

МЕчта пчелвода- погрузщик для поддонов.
http://www.youtube.com/watch?v=viKH3fUWceg
4х4, дизель, управлять можно даже с растояния, если пчелы среднерусские
