Вот мы и плавно подошли к тому с чего я начинал...
Любой наворот на авто лучше делать в на спец предприятии.
Где делается расчет по прочности.. по безопасности движению... и по другим параметрам.

Например вал стойки по условиям упругой деформации для момента 0,8 тм должен иметь диаметр 100мм если его сделать полым то диаметр необходимо увеличить до 147мм. Что такое 0.8тм наверное все знают это 200кг на 4метрах... Если мы хотим грузить поддонами., А дальше в лес больше дров... 147 труба сама весит немало.. и все это вычитается из 200кг уменьшая полезную нагрузку.
Поэтому применяют высокопрочные стали в узких местах.
Конструкция за которую взялсяPcholkin хороша... только я не уверен что там не применены высокопрочные стали...И как скажите можно повторить в наших условиях все что показывается на зарубежных сайтах??? В любительских условиях только на авось пройдет.... Ну грохнется один улей не проблема.... а вот если накроет кого то... не приведи Господи!

Есть такая контора и вТольятти . Только японцы тросовые манипуляторы... Запутается тросик ночью на стреле... Че то такой вариант не устраивает....

Там же прямая стрела без никаких изгибов. Грузить будешь все равно при искусственном освещении. Не думаю что могут возникнуть какие то проблемы с запутыванием троса на заводской японской технике.

У кого на апилифте стоит трос? Сколько раз он при работе слетал и запутывался?

alex250, пожалуйста, прокоментируй этот словацкий (?) манипулятор http://www.vcelarskeprivesy.eu/apimove.php

Žeriav pre včelárov
Jeřáb pro včelaře
Crane for beekeepers
Nosnosť: 150kg
Dosah / Range: 5m

Вылет стрелы 5 метров, грузоподъёмность 150кг.

... два дня был на ярмарке в Харькове, сварочных работ пока не делал, выдумывать не буду - просто копировать!

Делай чертежи каждой детали, может пригодится.

А кто может предложить варианты манипулятора под тэнтованный авто с погрузкой через задний борт.К примеру для Газели.

Манипулятор под одеялом Навряд ли удастся. Реальнее простая стрела (гусак).
С этим вопросом к земляку ALEX56 .

У земляка он в гараже.А почему бы не пристроить стрелу на верху арки.Естественно заменив её на более прочную,способную выдержать нагрузку в один улей такой как лежак.Жду ваших предложений по конструкции стрелы.Какая будет лучше сочленённая или телескопическая?Или просто прямая с закреплённой на конце лебёдкой.Нужна она мне в основном для погрузки фляг на пасеке и всяких там "хвостов"в виде лежаков с отводками.Так как вся пасека на платформах которые таскаю Газелью.

Ну не манипулятор, а что-то на подобие кран-балки, как у Сидорова Игоря.

Лебедка грузоподъемность 300кг привод шуруповерт
http://www.pulleyman.co.kr/eng/index.php?s...s=menu2&code=02

К шуруповёртам отношусь отрицательно.Вещь непрактичная,недолговечная пригодная для разового подъёма и то в час по чайной ложке

А где посмотреть кран-балку Сидорова Игоря?

Видимо Вы пользовались некудышним шуруповёртом, поработайте качественным инструментом и Ваше мнение уверен изменится! У меня " Интерскол" 18 вольтовый с тормозом, отработал два года без нареканий, хотя я считаю сравнивать его к примеру с BOSH даже не этично.

Я не спец в шуруповёртах.У меня был Rebir производства Латвии.На тот момент когда покупал бал лучший из того что было в магазине.Проработал год не в напряг, а так от случая к случаю.Сам ещё живой,а аккумуляторы сдохли.Сейчас такой аккумулятор стоит 1000р.Мне такого удовольствия больше не надо.
И у BOSH какая цена?

О цене на BOSH не знаю. Интерскол в пределах 90 $ точно не помню 2 года назад брал, тьфу тьфу без проблем с аккумуляторами.
Апилифтом 120 кг поднимал, полёт нормальный.

Обратиться к нему.

У меня бош 12 вольт аккумуляторы за год сдохли, с аккумуляторами как повезет.Бошевский стоит около 2000
Купил за 400 рублей аккумуляторы от китайского шуруповерта перепаял их в бошевский корпус. Один год проработали пока нормальные

Простую стрелу пристроить - не проблема.
Это мнение нам знакомо, и тоже от земляка.
Когда покупал шуруповёрт, специально выбрал на 12 в., что бы можно было запитывать от автомобильного, мотоциклетного, с блока питания от компа...

Тоже желание было взять на 12 в. но у них то мал крутящий момент, то тормозов нет, а без тормозов лишние проблемы решать.....

Вот координаты Игоря http://www.pchelovod.info/index.php?showuser=5169

Не такой уж я спец по сопромату ...
На мой взгляд в сочленении стрелы в шарнире слабое место и там применены высокопрочные
сплавы. Да и не показан он во всей красе -- поперек прицепа с полной нагрузкой. Думаю прицеп не выдержит. У меня прицеп почти такой с нагрузкой 0,22тм ощутимо кренится.А здесь заявлен момент 0,75тм.




Главное не отчаиваться в случае чего.. просто слабый узел придется пересчитать применительно Ст45.

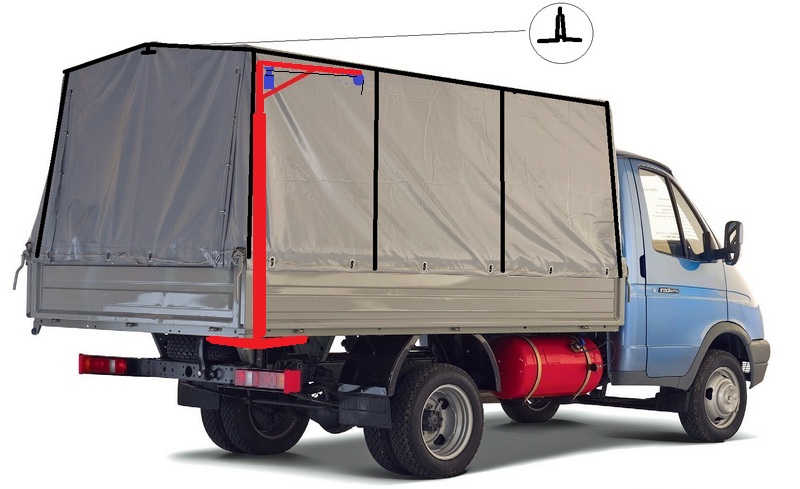

Прикрепленное изображение: Открыть в новом окне Можно поставить внутри крепкую стойку и поворотную стрелу (красное), а можно и монорельс. Но, тогда каркас надо усилить.


Ногу выставить не проблема. Поперёк на полную стрелу не обязательно работать, ульи при разгрузке можно расположить поближе. А вдоль как раз обязательно, чтоб перекрыть всю платформу.

Посмотри, может можно восстановить http://www.napruga.com/?state=49


pollam вот отремонтировал.

На этом видео внутрь фургона убирается
http://www.youtube.com/watch?v=uZq-C2VywzE


Выдвижной монорельс
http://www.youtube.com/watch?v=7xvNX3gXsVs&feature=related

Румынские приспособы для погрузки... С виду самые простые. Снова слабое место в суставе стрелы.

быстрая погрузка разгрузка только вряд ли такая подвеска выдержит по бездорожью

полуприцеп

Ну, тогда посмотрим без сустава: http://www.youtube.com/watch?v=BJuxNK1xOSI&feature=related
Грузоподъёмность 1300 кг.

Для газели под тентом не вижу смысла в стреле с шарниром, обычный "гусачок" вполне достаточно. Не ставлю потому, что нужды особой нет, фляги с мёдом катаю из будки в кузов по доске т.к. высота одинаковая, дома разгружаю тельфером. Нужно будет, поставлю без проблем, да я и ставил кран на газель, но грузить ульи краном у меня получается дольше чем на тележке по трапу катать.

Ну и славненько. Теперь pasehniklesnoi будет со стрелой.


Вполне солидарен.

Буду, если сделаю.

В выходные был в Харькове на выставке, наши умельцы уже полным ходом продают всевозможные подъемники цены от 2000-до5000 т. гр. Я думаю,что не за горами то время, когда в продаже появятся маленькие манипуляторы, наших умельцев.

Н. Петрович Без сомнения, через год-другой что-то появится в продаже.

Сейчас занят переваркой подрамника+платформы + каркаса ГАЗели как раз и подумываю о таком приспособлении. Хочу

Сделаешь! Куда денешься! Великое дело информированность. Тут столько инфы выложено, что руки сами будут делать!!! Воронеж!

http://www.youtube.com/watch?v=raPoMD9mJwE&feature=related Вот ребята с Украинского форума " На точку" зробили такой подъемник

А делают и продают в Челябинске
http://www.pchelovod.info/https://pchelovod.info/index.php?showtopic=27246&st=165#

У Геннадия пчеловода лучше зажимы выглядят мощнее , чем струбцины и быстрее ими работать. Единственно понравилось использование лебёдки и аккумулятора с инвентором. Но Владмир уже ремонтировал свой инвертор, значить не очень надёжный узел. Хотя на видео у них какой то мощный инвертор.
Кроме того, в Харькове Бортник организовал тоже производство подъёмников, на Ютубе валяется его фильм. У него зажим тоже солидный и мощный. Да и каретка бегает как у Геннадия пчеловода, по двум направляющим, а не по одной как в фильме Челябинцев.
Уже многие пчеловоды, не имеющие доступ в Инет интересуются таким подъёмниками.

Лебётку применили красивую, но считаю что она имеет большой вес и цена явно будет не оправдано большой. Для Апилифта достаточно шуруповёрта . На счёт зажима у Генадия лучше. Самое главное в теме, начинаем беречь свои спины, Здоровье дороже любой лебётки!!!

Про Здоровье и нематившуюся тендецию применения апилифтов вы правы. Шуруповёрту многие не доверяют, Но большинство не доверяет именно из - за внешнего вида, а не из-за отрицательного опыта эксплуатации. Поэтому если будут публикации - отчёты о длительности использования шуруповёртов, с указанием марок, может быть народ проникнется к ним уважением и доверием. Хотя очевидно рядом с шуруповёртомм должна быть альтернатива установки ручной лебёдки.
Относительно тяжести лебёдки и аккумулятора на апилифте. Есть пчеловоды с большим количеством семей, им он будет лучше и практичнее шуруповёрта - вся тяжесть установки( лебёдка - аккум) стоит в нижней точке, поэтому с таким апилифтом не будет тяжело работать.
Думаю не стоит отвергать обсуждение этой идеи. Иногда форумчане предлагают такие интереснные ссылки, находят на сайтах такие цены... Ведь на этом апилифте должна стоять самой малой грузоподъёмности лебёдка (благодаря блочкам )

Согласен полностью с Вами. Работаю 2 года шуруповёртом Интерскол 18 в. для перевозки 26 семей в зимовник весом 45-50 кг достаточно 1 аккумулятора, второй ставить не приходилось. А с весом Апилифта надо бороться, иногда приходится его подымать!

привет всем коллегам. вот решил поделится с вами своим мнением и опытом,по подьемникам и кранам. так как занимаюсь иновацией уже 30 лет из них 22 за кардоном.cordless grill работать мажет для поднятия веса 100-150 кг,но только хорошая дорагая за 400- 550 долл. и батарея 3 A/h.литиум, но и ее хватает на 20 мин тяжел.работы.выход есть и не один.если у кого 50-60 корп с медом то 1 сет хватит а больше -надо спер покупать 180 долл .полеспас или ролики с тросом не работают. надо worm gear-это лебедка червячного типа на 1000кг стоит до 100 бакс. она тянет легко, нагрузка минимальная на мотор т.к только винт скользит если смазан и вертит больш.шестиренку на барабане .продаются такие лебедки и с мотором но дорого.тележка с подьемом хор. штука но нужны колеса большие и с приводом т.к 150 кг -5-6 корпусов по траве ,кочкам и в горку не едет. ок. будет время напишу за кран. я за все эти годы столько разных проектов сделал с оборудованием для пчел что сегодня картинка ясна что и как работает.хотя все от лени.90 процент. комерческих пчеловодов работают руками ,правдо не своими а подешевле,но в начале да-своими. успехов всем.

borisf Интересно почитать о вашем опыте.
Почему? И как вы оцениваете эту тележку? - http://www.apilift.de/APILIFT_Drive_Video/...rive_video.html

работать будет все ,даже "журавль" но как. апилифт сделан для любителей.почитай франзузкие форумы.люди оч не девольны . не устойчев ,ботареи умирают быстро и коретка без нагрузки спускается плохо веревки мешают ,нагрузка на мотор дрели большая т.к на ней барабан , чем больше витков тем сила падает драматически каждый веток больш.10 % и чем дальше груз от лебетки тем силы у нее меньше.все это описано в инструкциях к дорогим лебеткам .читайте в интерн на англ.или поверте мне. один пчелов. купил апилифт за 3000 долл. без дрелей в комплекте и пожелел.но не смотря на все ,работать будет тележка но есть вещи лучше. просто апи был первый

Уважаемые коллеги!Мы давно уже заменили струбцины на тросовую систему от ручного тормоза автомобиля :одним движением руки затягиваете зажим с желаемым для Вас усилием.Также и ослабляете зажим,одним движением. Видео никак не удается разместить.



Механизм,размещенный в одной стойке никогда не закусывает при перекосах платформы.При этом вес одностоечного подъемника меньше,чем двустоечного.

Для нас не проблема сделать и другие подъемники,манипуляторы,тележки.В том числе готовы изготавливать и из алюминиевых сплавов( есть сварка и прочее).

К тому же,комплектация подъемника позволяет работать там,где есть сеть 220 в.

А изготавливаем его,действительно,не на Украине,а на Урале,в Челябинске.Принимаем заказы.

Покажите товар, а потом и о заказах разговор ведите.

Может сделать проще http://www.youtube.com/watch?v=PkMpbW5Jjs0&feature=related

borisf, спасибо за высказанное мнение





Конечно, апилифт не панацея и не дар божий, и предназначен не для больших пасек. Но, у нас на форуме большинство именно любители. Поэтому он заинтересовал многих. На пасеке в полсотни ульев тележка-подъёмник не помешает.





У наших самодельщиков такого не отмечается. Да и ногой могут толкнуть.



как раз наоборот.




Наши за 3000 долларов не покупают, поэтому разочарований нет.





Вот бы посмотреть такие вещи.

Возможно,здесь видно лучше

вот еще

грузоподъемность до 250 кг,высота подъема,при желании,до 2метров.Комплектуется,в том числе,вилами.Псмотрите в разделе "Реклама"-Изготавливаем апилифт большой грузоподъемности.
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
