Всем привет. Собираюсь ставить манипулятор на легковой прицеп 3,5*1,5м. Интересен опыт форумчане которые эьто уже сделали. А именно : как ГИБДД к этому относится? Есть два варианта установки... В кузов и за его пределы на дышло. Влияет ли это на интерес в вашу сторону от ГИБДД?

В этом году на опыление вывез своих девок в ппс на манипуляторе.
https://www.youtube.com/watch?v=kmolWF9nRMM&t=158s

Манипулятор с пультом.

Привет всем!
Я сначала тоже хотел манипулятор,но цена кусалась,да и бывают места,куда манипулятор не может улья выгрузить,между деревьев или места нет для проезда машины,поэтому переделал погрузчик(как у Log).Получилось дешево и сердито.Можете посмотреть по ссылке
Мой погрузчик(Александр Сопотницкий)

Вот не большое видео о лебедке из домкрата. https://youtu.be/y4XIFdJztzc

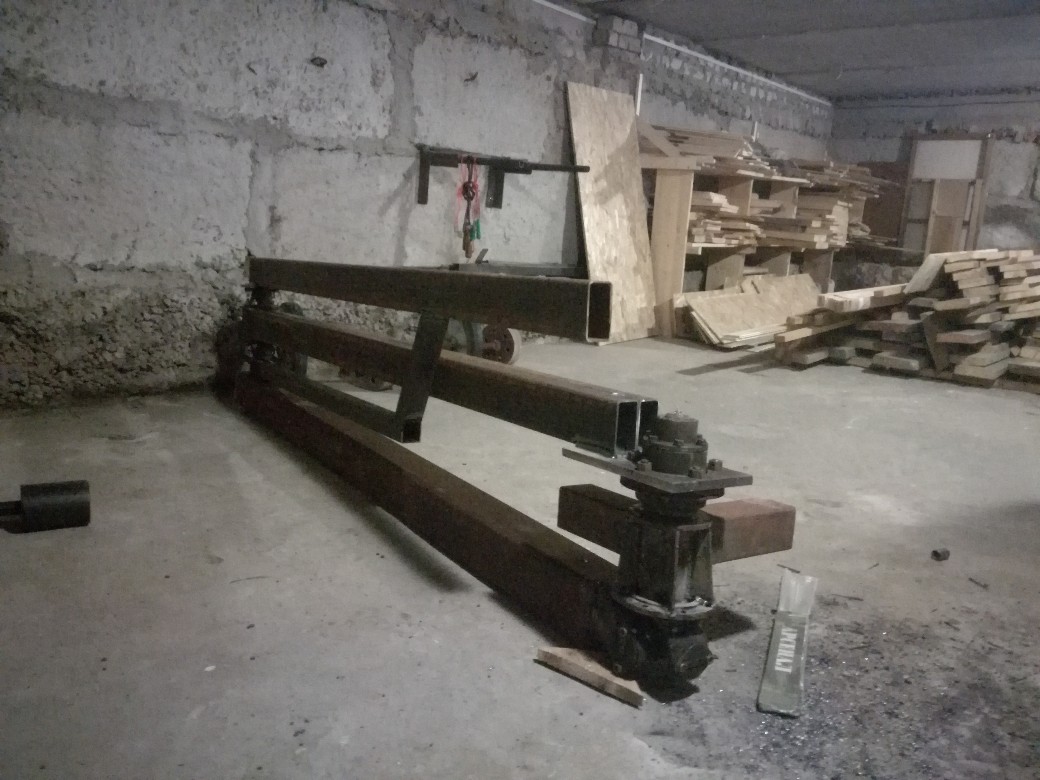

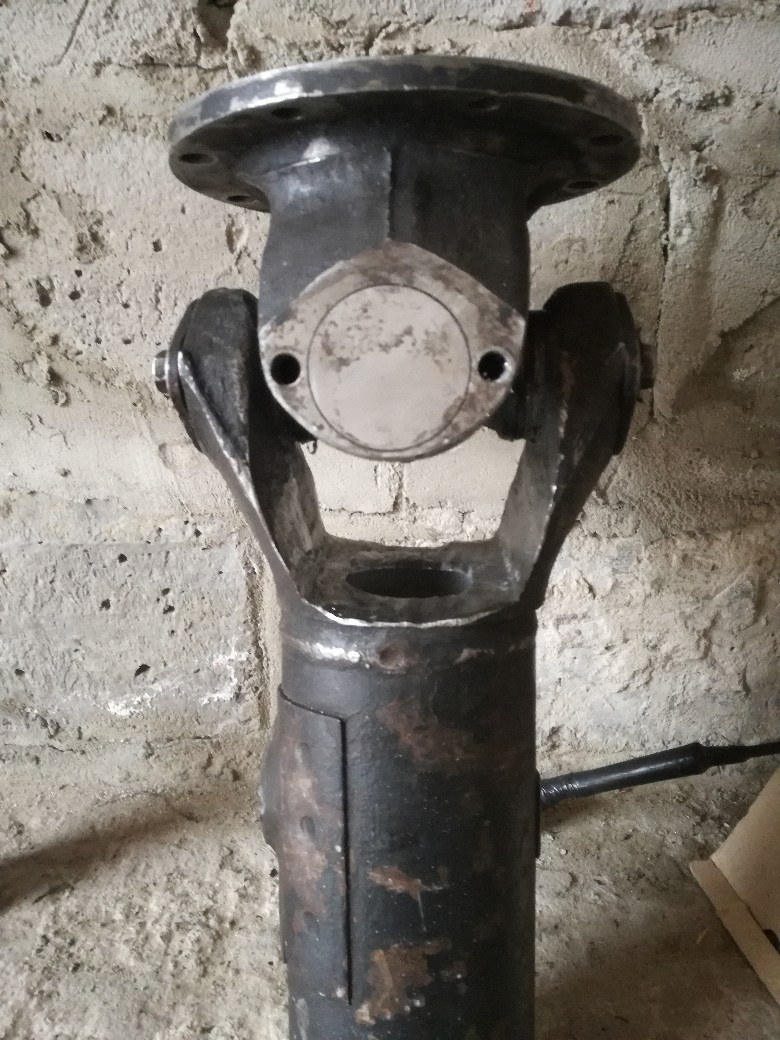

Всем привет. Как мне кажется половина уже сделана. Хочу поделиться промежуточным результатом. Манипулятор будет складной. В основе поворотного узла кардан от МАЗа , задняя ступица уаз с куском чулка, и две ступицы ваз 2108 на второе плечо. Мачта труба 120*120 , толщина 5мм. Первое плечо две свареные трубы 100*50, толщина стенки 3мм. Второе плечо труба 100*50, и 50*50, тоже 3мм. Чтобы кардан ломался под 90 градусов его пришлось доработать, проточить. Высота мачты 2,4м. Общая длина стрелы 4 м.
Осталось сварить каркас с поворотной осью для складывания всей конструкции, еще токарь точит четыре шпильки с трапецеидальной резьбой для механизма регулировки стрелы по уровню. За сварку Прошу особо не ругать - самоучка. Планируется доварить 15мм пластину под крепление первого плеча, сейчас площадь контакта видится недостаточной, еще думаю добавить косынок для усиления.
Вообще в мечтах хотелось бы , чтобы поднимал палет с четырьмя ульями. Кто что думает? Выдержит? Профильного образования нет, поэтому все делается на глаз и из того , что есть.

Еще фото

Еще

И вот
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

Уаз ступица- слабовата. Со стрелой 3м. в поворотном узле прогибалось.
http://www.pchelovod.info/index.php?act=At...e=post&id=57458

Chel000bek Поздравляю с творческой работой. Внёс ваш манипулятор в коллекцию форума. Выглядит не плохо. Даже если и проявится где то слабина, то усилите.

Я поэтому у токаря заказал вал который в натяг вставляется в чулок и в ступицу вместо полуоси. Сначала приварен это вал к флянцу к ардана, затем уже и чулок со ступицей. думаю должно усилить. Хотел конечно газоновскую, но веса там многовато,.


Спасибо! Обязательно выложу конечный вариант.

Слабина в подшипниках. Мало расстояние между подшипниках в ступице Уаз.

Ааа, понял ... Но уж сделано... Будем смотреть...

В помощь пчеловоду. Оцените пожалуйста полезность приспособления



http://www.pchelovod.info/index.php?showto...dpost&p=2619797

Устройство конечно полезное,слов нет, но для него надо специально переделывать все ручки на улье, а это уже на мой взгляд большой минус. Есть обычные подъемники, проще чем ваше в изготовлении, с возможностью отъехать от улья с поднятым корпусом.

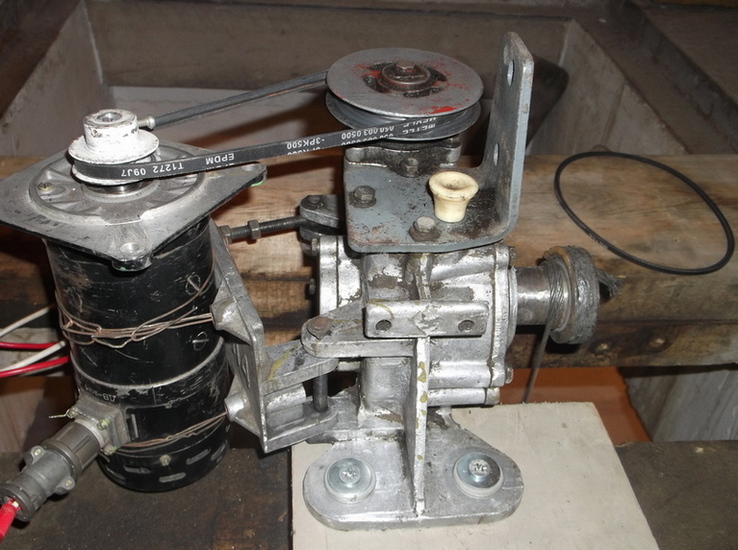

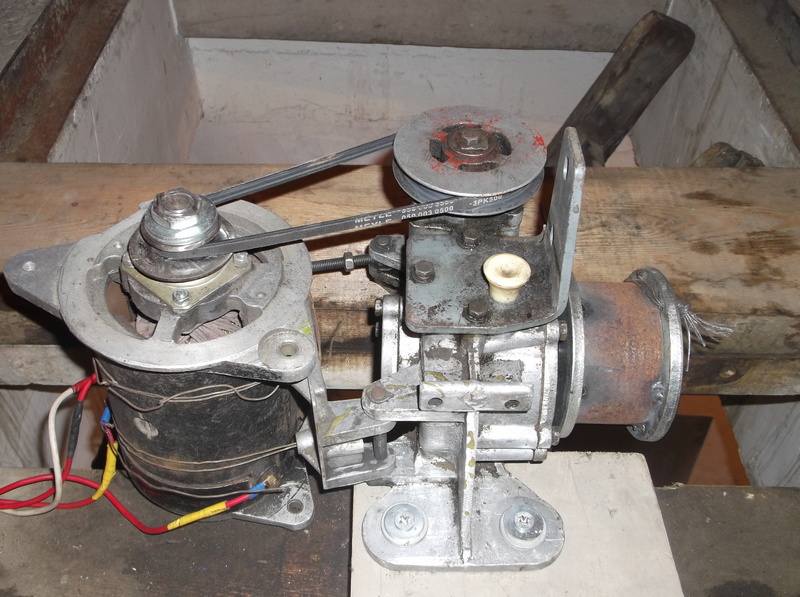

Прошлой зимой проводил испытания использования генератора Г-108 в качестве лебедки. Практика показала что желательно для этих целей использовать более мощный двигатель. Так за это время попался червячный редуктор 80:1 и мотор ДВ-1КМ 24вольта 400 ватт, 30 ампер, 6-7тыс.об.мин. а также были опробованы МЭ-252, МЭ-22А, Г-108. Груз поднимал на 1.2 метра, пауза 5 секунд, опускание груза , пауза 5 сек. и так 30 раз. Лучшие результаты показал ДВ-1КМ он очень достойно справился с грузом 170 кг. и скоростью подьема 4 метра в минуту. На втором месте оказался Г-108 который при поднятии 170 кг. со скоростью 3 метра в минуту показал себя очень достойно, помним что подключаем его тоже к 24вольтам а на скорости 4 метра в минуту он по нагреву подходит к критической точке. Если сделать передаточное число 210:1 а барабан на трос 108 мм. то получится подьем примерно 3 метра в минуту. МЭ-252 показал более скромные результаты, он смог справится нормально только с грузом 140 кг. и скорость подьема 3 метра в минуту. МЭ-22а не справился и с таким. Практика показала, что сделать лебедку на 12 вольт довольно сложно из за отсутствия моторов нужной мощности на вторичном рынке ( с рук ) по приемлемым ценам. Если подключим ДВ-1КМ к 12 вольт то скорость подьема 140кг. будет чуть ниже 2м.мин.а сила тока 23 ампера. 80кг.- 2.5 метра в минуту а сила тока 19 ампер. Скорость конечно маловата, оптимальна была бы 4 метра в минуту. Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне

Спасибо за ценную информацию.

Уважаемые форумчане, посоветуйте пожалуйста апилифт с надёжной фиксацией. для стационарной любительской пасеки,в 10 семей. Для поднятия корпусов при работе. По состоянию здоровья,запретили поднимать тяжести.

О покупных не скажу - личного опыта не имею. Пользуюсь самодельным.
На форуме много самодельщиков. Здесь можно посмотреть их конструкции http://www.pchelovod.info/index.php?showto...ndpost&p=777344
Самый доступный в изготовлении, деревянный, у Старателя http://www.pchelovod.info/index.php?showto...ndpost&p=385308 http://www.pchelovod.info/index.php?showto...ndpost&p=388230

Очень спорное утверждение

Здравствуйте! Интересный способ размещения лебёдки!здесь
Возможно сама лебёдка

Интересный. Та же идея использования шуруповёрта https://www.youtube.com/watch?v=dkAemLVtGDY&feature=youtu.be
Не открывается.

Наверно это надёжный механизм, для 100 кг с запасом мощности будет.
Мысль такова, что манипуляторов может быть несколько, авто, прицеп, склад/цех, а устройство захвата - универсальное и одно. Может тогда будет оправдана стоимость лебедки. 20тр) в интернет магазинах. Аккумуляторы для шуруповерта сейчас бывают до 5 ампер/час и сам по себе инструмент нужный круглый год. Следовательно оправдана покупка надёжного и мощного.здесь

Что у Вас в итоге получилось? Выдерживает ли прицеп такую нагрузку?

Без серьезных доработок прицепа установку такого манипулятора для палета прицеп не выдержит , манипулятор для одного улья у меня установлен и работает без переделок.

И я такого же мнения. Придется добавлять опоры + усиливать раму прицепа, что значительно увеличит его массу.

В какой части прицепа устанавливали манипулятор и улья какой максимальной массы грузите?

И я такого же мнения. Придется добавлять опоры + усиливать раму прицепа, что значительно увеличит его массу.

В какой части прицепа устанавливали манипулятор и улья какой максимальной массы грузите?

Гружу до 100 кг , как и что устроено есть в разделе "манипуляторы" наверху этой страницы , зайдите туда , нажмите на мое "имя" и все увидите , много и других хороших и интересных творений других "Кулибиных" с этого форума.

kostjn12031968 прав, я пересмотрел свое желание... Пришел к выводу , что лучше будет по одному улью грузить, максимум по два на полупалете. Встал вопрос с установкой... Куда лучше...если ставить на дышло , как kostjn12031968, как организовано крепление?

Сегодня на дороге делали заплатки спец.машиной. хобот через который подавался раствор битума и щебёнки висит на манипуляторе. Кто нибуть работает в дорожниках. Как называется машина?

Может эта? http://madrog.ru/catalog/dorozhnye-remonte...928146681135224
https://yandex.ru/video/search?source=video...%B3%D0%BE%D0%BC
Планируете скомуниздить?

Господа пчеловоды, а вот интересно, кто-нибудь уже попробовал на практике манипулятор Плазмы? https://www.youtube.com/watch?v=CzaVpQyuq30
Стоящая ли вещь?

Знакомый пчеловод выложил пару роликов о работе крановой установки самодельной...
https://youtu.be/W0Hv7Y9wS54
https://youtu.be/-9fE68UY50c

Поздравляем с манипулятором. Заношу в коллекцию форума.

Наверно видео для этой темы подъемник для корпусов

Хорошая, свежая конструкция. Внёс в коллекцию форума. Прикрепил к кранбалкам.

Здравствуйте. Были ли какие отзывы по этому набору для апилифтов?

Всем привет Кто ищет лебедку на кочевку может глянуть здесь www.niva-club.net/viewtopic.php?f=18&p=778429#p778429

стал обладателем сего детища https://youtu.be/yjiikpLNlN8 (7 .45 мин видео ) Кран делал человек в Ижевске я просто увидел его канал и посмотрев на все его поделки сделал ему заказ. На сегодня кран приехал ко мне в город и уже установлен На днях проведу испытания .Возможно кого-то заинтересует Добавлю ,кран будет установлен на второй этаж здания для подъема ульев ,корпусов на откачку внутри помещения .Вылет стрелы второго колена будет через входную дверь на улицу Эл.тельфер у меня уже есть и он устанавливался уже мной (с меня нужны были только размеры под его установку) поэтому на видео кран без него

Исполнитель моего заказа на двухплечевой кран сделал видео о примере расчета на скручивание первого колена крана . Возможно это многим пчеловодам пригодится в дальнейшем . https://youtu.be/AjtFHvHsiQo

Не много среди пчеловодов увлекающихся формулами, но кому то информация может быть полезна. Поэтому дал ссылку на ваше сообщение в Попытках расчёта прочности... 3

Всем доброго вечера!
Принимайте еще одну электричку)
Видео с описанием здесь
youtube kov medok
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

Любопытное приспособление. Но, ссылка невнятная https://yandex.ru/video/search?text=youtube...izard&noreask=1
Надо бы поточнее координаты.

Вопрос. Поделитесь пожалуйста опытом пользования апилифтом с боковыми захватами применительно к ппу(ппс) ульям.

Вы конкретизируйте вопрос, для чего использовать апилифт , перевозка, подъем корпусов.Я например для своего сделал вилы(снизу), для перевозки и захват сбоку, для подъема корпусов. У меня нет зажима. Поработав понял, что апилифт не удобен на прицепе и сделал облегченную версию только для подъема корпусов.

В том и вопрос. Возможно ли использовать боковые захваты или зажимы с учётом мягкости материала корпуса как для по корпусного оперирования(подъём перевозка) так и для улья целиком.

Помню, что на форуме подтверждали нормальную работу апилифтом с ППУ и ППС. Найти трудно эти сообщения. Мне, однако, кажется, что удобнее и надёжнее будет так:
https://www.youtube.com/watch?v=Yr8xdhjlH4M&feature=youtu.be

спасибо

Сегодня попался этот подъёмник на УАЗЕ . Владимир , если есть такой в коллекции , то уберите ( я не знаю) . Но для " рукастых " , может что то можно взять как идею и направление

https://youtu.be/WknI4l6NhNQ

Добавил в коллекцию. Под вашим ником, пока автор не объявится.

заказанный мною двухплечевой кран в нобре приехал, и я его установил на втором этаже здания .Сюжет про работу заснял недавно Если кому интересно смотреть про кран с 3.30 мин https://youtu.be/9xlWvwVm6lg

всё стараются подземный,а вы на 2 этаже лёгких путей не ишите.

тогда уж канатную дорогу до точка монтируйте,чтоб с помощью лебёдки по канату до места катить.

в наше местности очень близко залегают грунтовые воды и поэтому рыть подземный зимовник не вариант Тут только наземный будет рулить . А учитывая сложившуюся ситуацию- имею площадь ,но на втором этаже ,и было принято именно такоего решение .Многие этого недопонимают,отсюда и вопросы
