Никогда статьи не писал. Какую именно информацию нужно выложить? А то сейчас "прорвет" на лирику - форума не "хватит".

Пора настала. Раскажите в двух словах об усовершенствовании апилифта - как мысль в голову пришла, какие параметры-размеры, эффективность показанная при испытании, какие технологические тонкости изготовления... Да, в общем, что сами посчитаете нужным. Желательно с фото.

Похоже,тележка-то, постарше ЧТЗ будет.

Если о возрасте,то тележке один год...Если вы имели ввиду косность мысли автора,то может быть...(я не юноша -это факт)...
Вообще цель ставил такую-просто,дёшево,легко,крепко,функционально...
Посмотрел у коллег бюджетные варианты....Старатель удивил...,Шура с Новосиба...Из дерева сваяли и работает! Но мне проще с железякой работать ,поэтому дерево отклонил....Лебёдку содрал в чистом виде у Чепурнова ...Оригинально,просто,дёшево,функционально при одном минусе-тяжеловата всё ж...Можно попробовать собрать такую на велодеталях в другой раз.
Стойки отказался пилить вдоль под каретку,дабы упростить изготовление и не ослабить несущую способность оных. Каретку лифта посадил в обхват...От подшипников на каретке отказался,заменив их парой ось-ролик(4пары).Работа лифта подтвердила правильность решения.Колёса китайские на китайских же подшипниках вызывают подозрения,но пока целы.Приварил опорные лапы,снабдив их роликами D100 на капроновых втулках.Лапы плюс вилы позволяют поднять улей с земли(с полой подставки) минимум со 140мм...,это небольшой минус но лапы дают много других плюсов,которые перевесили....
Перевозить улей легко может даже подросток,но по пересечёнке два колеса дают неизбежный крен на ухабах,поэтому надо осторожно(не гонять! ).Лебёдка легко справляется с весом(сам себя поднимаю легко 87кг),но несколько медленно(1см на оборот ручки)....В данной конструкции лебёдка не требует стопора(тормоза)...Просто крутим ручку вправо-подъём,влево-опускание.

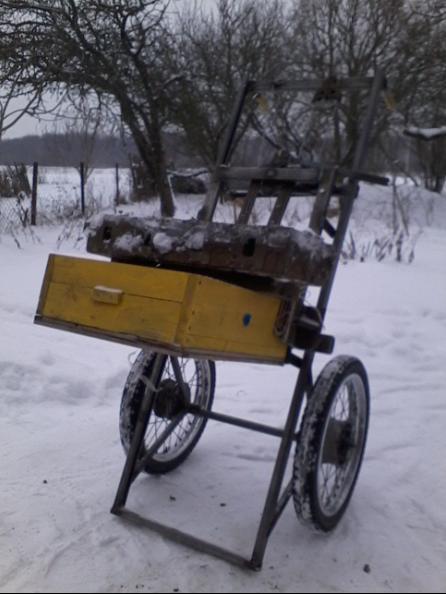

Вот такое,palitra_vs ,получилось у меня "ЧТЗ"
з.ы.
Забыл сказать,что высота подъёма до 1м. Расходы по изготовлению составили чуть более тысячи (около этого)

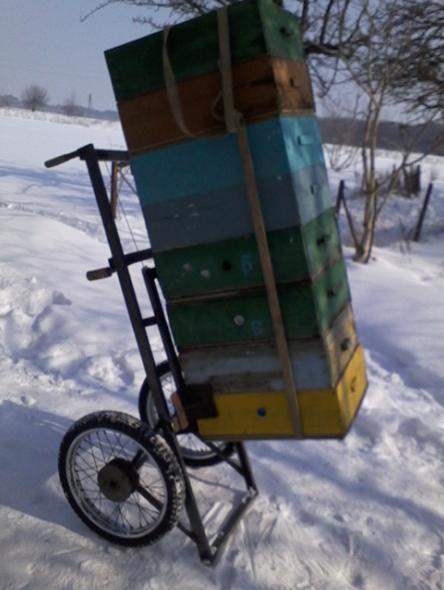

Вот этим агрегатом работаю 2 год,экономия сил и времени, хотя с изготовлением пришлось изрядно повозиться. Прикрепленное изображение: Открыть в новом окне

truten74 Тележка симпатичная. С чем вам пришлось повозиться больше всего? Наверняка зажим сопротивлялся? Если можете, раскажите подробней о работе, и, если есть, то желательны фото узлов. Для коллекции форума.

http://www.pchelovod.info/https://pchelovod.info/index.php?showtopic=37608&st=45

такая же тележка представлена была в Беларуси, Волковыск. В теме есть подробные фото.

Однако, беларусы богато живут. Из нержавейки тележки себе делают. http://www.pchelovod.info/index.php?act=At...e=post&id=48724

Скорее всего... У меня работа с тачкой шла легко и непринужденно пока не взялся за зажим, вот тут пришлось понапрягать извилины. С первого раза не получилось, лишь третья попытка мне понравилась.

Прикрепленное изображение: Открыть в новом окне Промежуточный вариант. Окончательная версия сохнет после покраски в разобранном виде.

И шуруповерт макита

Зажим оригинальный (двусторонний?) и колёса хороши. Ждём крашеный вариант.

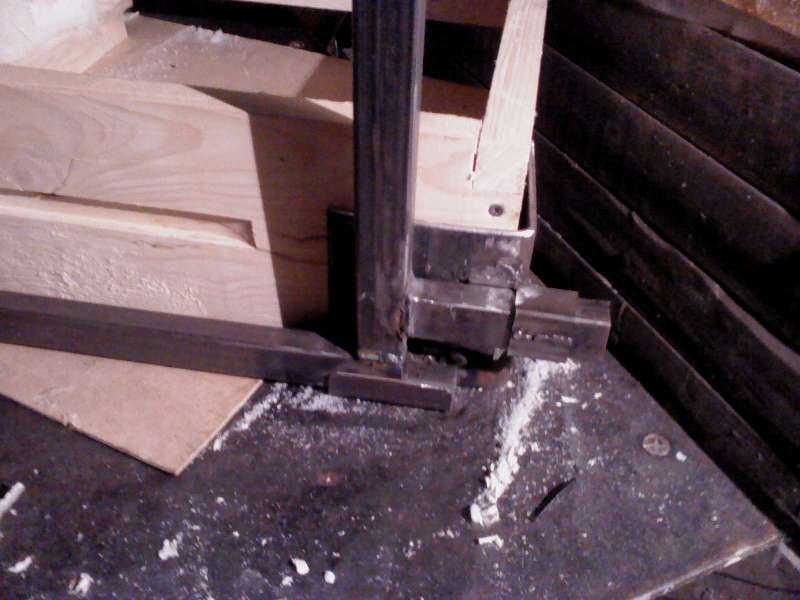

Да, зажим двухсторонний. Колеса взял от мопеда(что зря валяться будут),мне тоже понравились- легкий ход и малая чувствительность к неровностям. В окончательном варианте раздельные тормоза- при спуске с трапа и маневрировании пригодится. И еще делаю легкосъемный модуль(шуруповерт+ цепная передача) как возможна замена ручке. Как соберу после покраски то обязательно сделаю фотоотчет(постараюсь и видеоотчет). А пока еще несколько фото испытаний зажима.
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

Просто создают себе условия, что бы работа в радость была! На такой и посмотреть приятно, да и иметь у многих желание появится! Однако, богато жить не запретишь!

VVG
Змей Горюныч
ALEX56


Пока все по плану

Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне

Следующий узел: Прикрепленное изображение: Открыть в новом окне

Прикрепленное изображение: Открыть в новом окне

Как считаете, толщина пластины 10 мм. не маленькая?

Попробуй в масштабе измерить. Есть какой нибудь узел с точными размерами?

Змей Горюныч ага - картинка


Думаю размеры прямоугольной трубы 40х80 мм. Исходя из этого, толщина пластины 10-12 мм

http://www.gazelleclub.ru/forum/index.php?...opic=17017&st=0

Это клуб Газелистов, без регистрации фотки не показывает. Так что уважаемый аскер, выставьте пожалуйста фотки сюда, на которые ссылаетесь.Нормальная, так как база этого соединения короткая и сверху стоит усиливающая поперечина.


Pcholkin, если пальцы соединения понаружи будут проварены, это так же дополнитльная жёсткость конструкции.

Зачем варить? Узел должен быть разборным, хотя бы для ремонта.

Вот фотки.Тоже очень заинтересовался манипулятором(жду ваших разработок)

и еще

Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

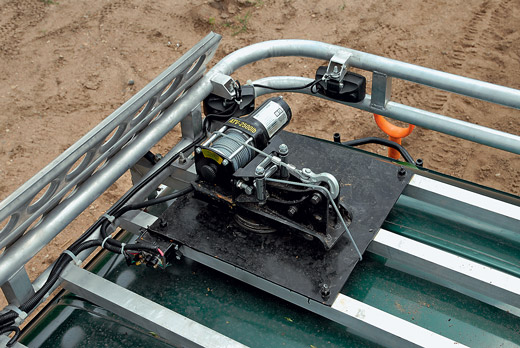

Манипулятор для пчеловода обязан расставлять ульи по всему кузову. Если вылет стрелы мал, то придётся прыгать в кузов и расставлять ульи вручную. Проще тогда уж обойтись короткой прямой стрелой (гусаком). Или вот таким подъёмником, заменяющим трап. Прикрепленное изображение: Открыть в новом окне

на грузовых такие встречаются гидро борт или лопата называется. на разборках можно найти

На рисунке заварен. А какой может быть ремонт? износа в этом узле не будет, он только для складывания - раскладывания... Кроме того, с современными то болгарками - срезал сварку, выбил палец ... новый вставил, заварил... Надёжно и крепко, палец никогда не выскочит!


Хорошие фотки, но манипуляторы, как заметил Владмир не пчеловодческие. Вариант , который выбрал Pcholkin, самый оптимальный. Но из фоток Pcholkin может иметь выгоду. Для разложенного манипулятора, если предстоят большие нагрузки, возможна съёмная усиливающая раскосина, нужно только проушины предусмотреть и... всегда можно будет полномёдные улья поднять...

VVG, а "большие нагрузки" это сколько кг.?




... а можно более подробней, что ты имеешь ввиду?

Гидроборт вещь редкая, но, найти наверное можно. Правда, не к каждой машине-прицепу его навесишь. Думаю, что можно сделать подъёмник проще. Представте себе большой апилифт (которые форумчане делают уже запросто ), но несколько изменённый. Направляющие, конечно более жёсткие, наклонно опираются на борт, каретка, тоже намного прочнее апилифтовской, поднимается электролебёдкой. Такой себе эскалатор ...

Прикрепленное изображение: Открыть в новом окне А вот такая, но съёмная и упиралась ближе к к концу первого колена. Ну а на какие нагрузки ты сам сориетнируешся при эксплуатации. Гнутся будет труба где кончаются твои усилители ( полоски) при прямой стреле обоих колен в зависимости от нагрузки. Увидишь большое напряжение- начало прогиба, уменьшай нагрузку или ставь раскосину.

Максимум 150 кг. (при отборе медовых корпусов мне нужно за раз грузить три корпуса с медом 35кг.х3=105 кг.)

Её упереть во что? В конструкции, вроде бы, вращается только верхняя часть стойки, не лепить же ещё один подшипник. И не забывайте о скручивающей нагрузке на трубу - она появится, когда стрела в локте согнётся буквой Г .

Прав, Михалыч, у Pcholkinа короткий стакан... Соблазнился новыми фотками... губу расквасил... дуру погнал...

в объявлениях часто встречается особенно в разборках японских машин, с монтажом тоже пролем не должно быть

VVG а приварено ли?
Прикрепленное изображение: Открыть в новом окне

Не приварено... какое то подобие стопора обилно прокрашеное, создало видимость сварки. Но это спец стопор, тебе проще прихватить сваркой ...

Ну вот и я приступил к творчеству. Сегодня пол дня воял . Вот что получилось .
Ребята сильно не пинайте может где ошибка закралась в начале пути. Исправлюсь.
Прикрепленное изображение: Открыть в новом окне

По три полных собирал я своим.. Кстати переделал слабый узел и покрасил . В суставах шарики - ролики не нужны. Они значительно утяжеляют конструкцию. Складную делать не буду.

радик Рад за тебя. А ошибки увидишь - исправишь.
Вот об этом, alex, пожалуйста подробней, и с фото.

Слабоват упор. В таком исполнении на моем апилифте, зажим отгибается.

Профиль 20х30 слабый для каретки ?
Я ориентировался на чертежи Михаила.
Одного понять не могу.
Почему направляющий профиль на разной высоте?

Ходил ходил . В голове тюкнуло . Отгибается А корпус держится ???????????????

alex250 тоже присоединяюсь к ВЛАДМИР

Профиль может и выдержит, думаю речь о слабом захвате.

радик у valday мне зажим понравился, если разнобой с корпусами по размеру, такой зажим просто необходим в работе

радик мне кажется вы первый выставили видио с Апилифтом на форуме, и только решились воплотить в железе? Вот выдержка! Удачи в работе над Апилифтом!

Вот с фоткой у меня снова проблемы . И лучше будет в сборе фоткать. Теперь уж немного осталось навешу и сфоткаю.

Да оригинальный захват . Но у меня ульи стоят плотно . Поэтому выбор пал на данный захват. Хотя изготовить другую коретку вопрос времени .

Дело не в выдержке . Просто не возможно обнять не обьятное вот и выложил на форум оригинальную идею немца. Получая массу удовольствия читая обсуждения.

И не обязательно каретку - достаточно заготовить запасную щеку захвата, подлиннее или короче.

И то верно..

Нет не слабый.
Ее можна делать с 30х15
Прижим я делал с листа 5мм
