Разрешите уточнить. На барабан диаметром 40 мм "намотается" не менее 125 мм.

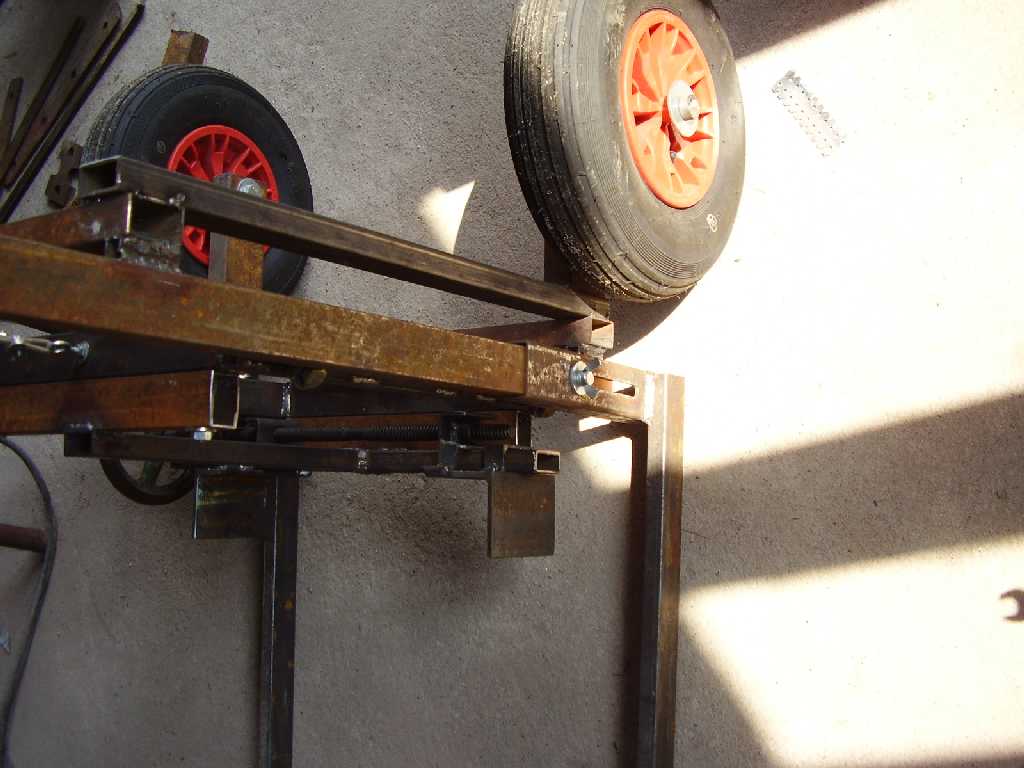

Кто может объяснить для чего служит кронштейн в апилифте(красная стрелка) и как он коструктивно взаимосвязан с зажимом(зеленая стрелка)? На всех фото очень неразборчиво. В Чепурнова все понятно - но не так немного устроено. Прикрепленное изображение: Открыть в новом окне

nibond Я думаю что это направляющая зажима, иначе зажим проворачиваетя , у моеё пластинка приварена к подвижнай рамке с низу под уголком.

Владмир вы правы поспешил с результатами ,на барабан с уже намотоном троссом 3-4м.наматовается где-то 160мм.-170мм.VVG постараюсь замерить ток после как заменю провода потолще.

На фото не видно как зажим фиксируется на кронштейне. Может он приварен к видимому кронштейну, а тот уже скользит по направляющему кронштейну меньшего размера, входящего во внутрь? Учитывая, что кронштейны изготовлены из прямоугольных труб, проворачивания не будет. Может быть у него и по другому сделано.

Виктор обещание исполняю прошу прощение за нерасторопность

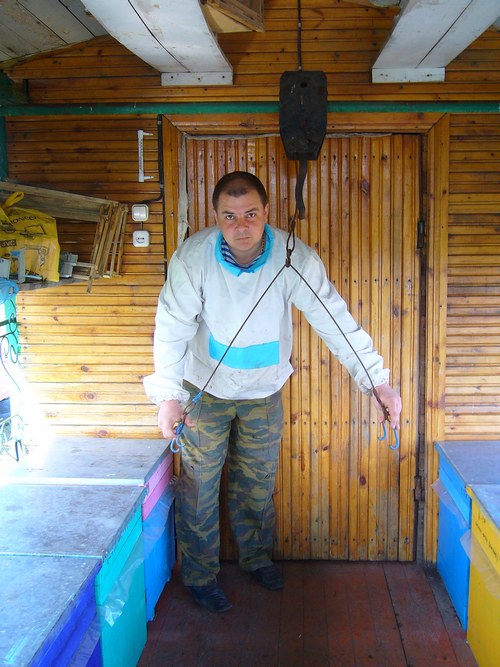

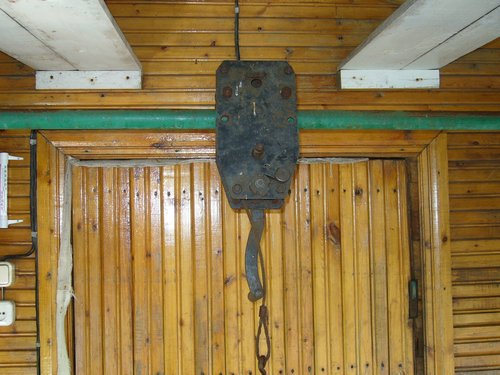

Это сама лебедка, все очень легко перемещается по прицепу во все стороны. Так же в прицепе открывается дно и очень легко туда опускать контейнеры с медом.
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

Спасибо, gorsky9, всё понятно, я такого же типа делаю. Лебёдочка у тебя самодельная, на мою чуток похожая. Увидел как рациональней себе сделать, кое какую идею подхватил от твоих снимков.
Сама лебёдка и балка у тебя мощные, наверное не только контейнеры с мёдом можно разгрузить, но вес под тонну затащить внутрь павилиона можно!
И внутрення отделка павилиона восхищает, силён! Снаружи павильончик на форуме не выставлял? Если да, то подскажи ссылочку.

Виктор это вид того павильона снаружи, а вообще их у меня 2, но такой один в своем роде. Прошу прощения , что не втему.

по бокам , сверху шторки поднимаются и увеличивается площадь крыши, в любую жару пчелки в тени.
Прикрепленное изображение: Открыть в новом окне

Спешу отчитатся,сегодня провел еще одни испытание лебедки при этом устранил раннее недостатки, плюс к тому сделал полипласт 1:3 ,и теперь передаточное число равняется ,где-то 1:150 ,лебедка уверена подымает груз 2 фляг 40л. с водой за одну минуту 65 см. но это не предел мое мнение . На счет амперметра ,должен подойти знакомый с амперметром тогда и замерию,был у него сегодня подключали такой же мотор через амперметор ,я спецально остонавливал мотор и уже на предели остоновки его амперметор показывал 22-23 ампер.

Спасибо, , поздравляю с успехом. Испытания обнадёживают. Фото можно выложить и марка генератора в испытательном образце.

Вчера приподнимал груз и замерял 12-13ампер лишь при пуске стрелка показывает 22-23ампер но потом мнговено возращяется назад ,также подвесил еще 25 кг.к этому грузу подымает нормально при замеривание амперметром 15 ампер показывает.Марку генератора опредилить несмог но визуально сравнил с имеющим у меня Г-108 ,20А. по размерам одинаковы .Пробывал загрузить фото неполучается ,попробую еще.

Если диаметр статора такой же как у Г108, то это из той же серии 250 ватный ( Г103, Г105 ...) Выше я писал, его вес 7,4 кг. Вообще твой экспиримент меня более вдохновляет, чем мои со стартерами. Сегодня сварил кран-балку , пробовал катать вдоль прицепа, нормально. На неделе собираюсь выезжать на рапс, делаю ручную лебёдку для этой балки, а летом дойдёт очередь для испытаний и со стартерами.

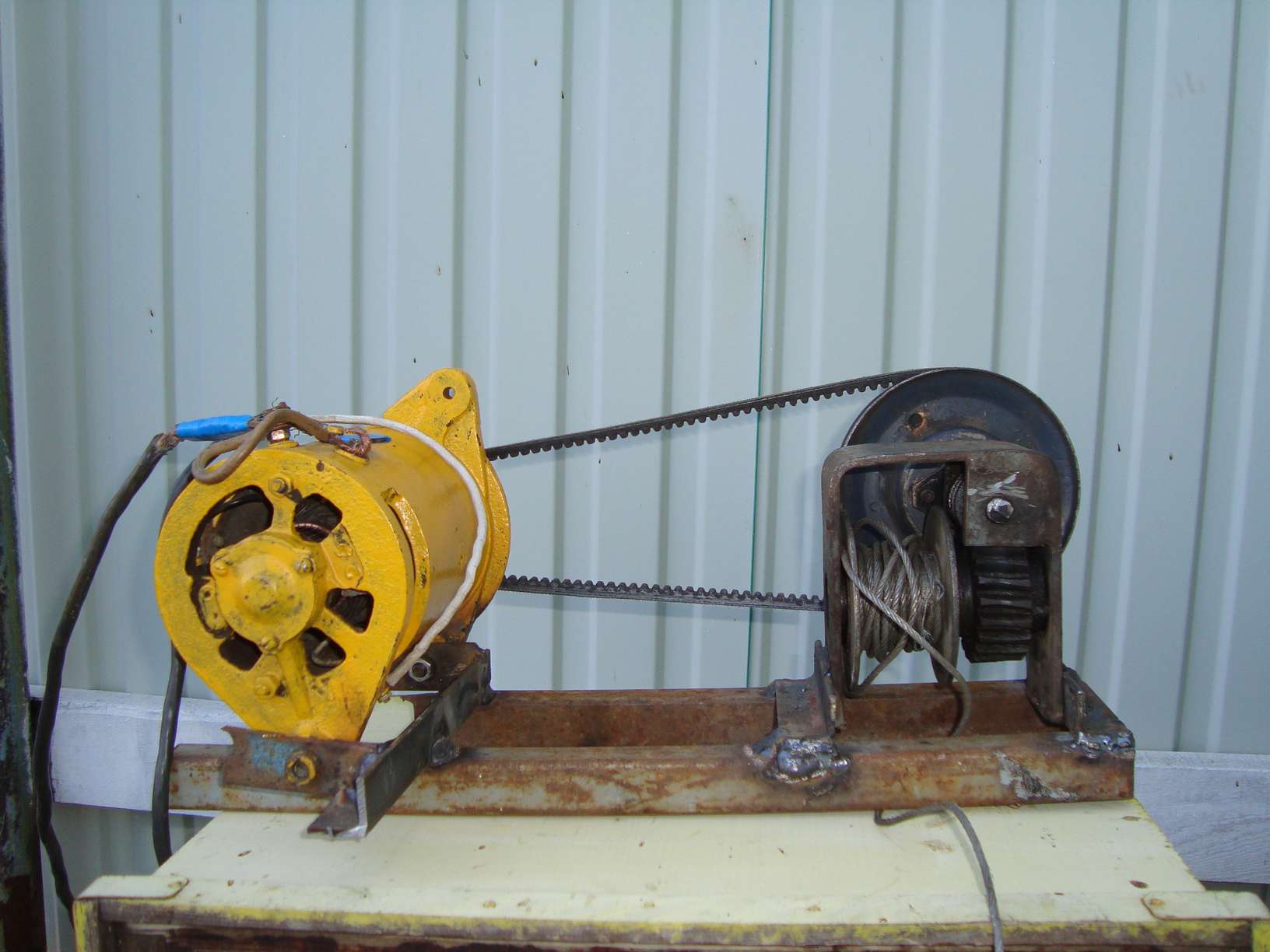

Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне Вот ,что получилось.

Прикрепленное изображение: Открыть в новом окне и еще одно.

VVG можно поподробней про ваше кран балку узнать размеры,из кокого материала изготавливалась?

Нормально получилось! Если учитывать, что это испытательный вариант, то великолепно. Генератор с чугунными крышками, выпуска ранее Г105, у меня уже с аллюминькой. Я думал как сделать лебёдку с редуктором от трещётки, уже разработал эскизы для токаря, глянул на твоё техническое решение... Снимаю шляпу, у меня более трудоёмкая переделка, да и не уверен, что валик на шлицах будет держать вес под нагрузкой, твоя переделка редуктора проста и оригинальна.
Vyzpchelovod78 Есть конкретный вопрос - какова натяжка ремня? Я когда проводил пробы с медогонкой на этом генераторе - движке, то обнаружил, чем меньше натяжка, тем меньше ток. Попробуй ослабить ремень ( разные варииации) и с амперметром погоняй один и тот же вес. Можно добиться наименьшего тока и допустимой пробуксовки ремня.

Моя кран балка такая же как у gorsky9, но более лёгкая, подшипники 204 вместо роликов, а поперечных труб две - обыкновенные советские на дюйм с четвертью. Надеюсь выдержат. Фоткать пока нечего. будет комплексом, покрашу и можно будет выставлять на обзор форумчанам.

[quote=VVG,Понедельник, 26 Апреля 2010, 21:35]
Есть конкретный вопрос - какова натяжка ремня? Я когда проводил пробы с медогонкой на этом генераторе - движке, то обнаружил, чем меньше натяжка, тем меньше ток
Амперметра к сожелению у меня нет ,приходил знакомый и замерял своим амперметром .Мое мнение ремень желательно заменить на цепную или шестереночную передачу уже с необходимым количеством оборотов для редуктора .

.Vyzpchelovod78 по моему трос на лебедки толстоват и наверно жескават

Люди, а кто не будь не даст ссылочку как изготовить павильон на базе камазовского прицепа, желательно (не обязательно) кассетного типа. Заранее благодарен!

Весь прикол в том, что местная публика ( и я втом числе) работает с ульями, а кассетные павильоны в другой теме.

Вот, чувствую тоже обмишурился и влез в чужой огород! И сам я работаю с ульями и павильоны не очень люблю. Друг просил свести его по этим кассетным, так что простите, если влез к Вам не по теме! А на фото у вас врде какие то павильоны? Правда там всё с какими-то лебёдками, это Вам так важно? Ещё раз простите и удачи Вам и пчёлкам Вашим!!!

Приобрел в Автозапчастях ручную лебедку 0,8т, вес около 5кг, 1700р - думаю должна подойти.
http://www.tdrim.ru/oborudovanie/lebedki/?...show_tovar=1325

Я для друга делаю купил похожую, мудрим с ним для прицепа , но хочу обратить внимание публики на явные противоречия анонса лебёдки с выше приведённого сайта.
"Шестерёнчатая лебедка имеет прочный стальной корпус и стальной шестеренчатый механизм, который приводится в движение вращением ручки. Предназначена только для горизонтального перемещения грузов. Используется при установке оборудования, такелажных и [/U]погрузочно-разгрузочных работах. Лебедка особенно удобна при работах вне помещения, при отсутствии электричества. Запрещается использовать для подъёма грузов." Перестраховываются продавцы? Ведь вес 250 кг её никогда не выведет из строя.
Уважаемый nast , а можно характеристики вашей лебёдки - передаточное число, диаметр барабана?

вчера произвёл испытание своей тележки в полевых условиях (сообщение №628). Результатом остался доволен. вместо изнурительного труда получил массу удовольствия от работы погрузчика. за ночь сделали две ходки, в результате сотня ульев была доставлена на масив белой акации. есть правда несколько мелких недостатков которые нужно устранить: ручку подьёмника сделал не с той стороны - не удобно крутить ручку и газовать одновременно; бак для бензина оказался чрезмерно велик - за всю ночь скушало не более 500 гр. бензина ( полный обьём 2,5л); очень не хватает дифференциала( буду ставить от "муравья")

Gennadiy , поздравляю с успехом.
Поподробней расскажите - в каких условиях работали, какие прогоны, на каком транспорте возили, пользовались ли трапом, сколько помощников...

Работал, как обычно, с одним помощником , он закрывал летки и собирал подставки, я возил ульи. Начинаем грузить гдето в 9 часов вечера Погрузка заняла гдето часа полтора. В этом году взял Фольцваген ЛТ45 грузоподьёмность 3т. размер кузова 2 на 4 метра, помещается 48 ульев в два этажа , если бы была ровная дорога можно и третий. Использую трап длинной 3,5 метра из тонкотелых труб и досток толщиной 20мм. Переезжаем как правило в пределах своего района не более 50 км., в этот раз на растояние 30 км. В общем всё очень просто - как у всех , главное что раньше переезд занимал дня три, после чего ни рук ни ног не чувствовал, вернее очень даже чувствовал, а теперь переехали за один и чувствую себя бодрячком. Так что малая механизация делает большие дела, я даже о расширении пасеки теперь подумываю.
Всем желаю успехов в новом сезоне

Gennadiy , ещё раз поздравляю. Теперь изобретайте к автомобилю манипулятор.

А моральное удовлетворение от сделанного аппарата и его использования... Присоединяюсь к поздравлениям.

В этом году взял Фольцваген ЛТ45 грузоподьёмность 3т. размер кузова 2 на 4 метра, помещается 48 ульев Gennadiy
а высота кузова сколько?

Что-то тема приутихла, видать у всех много работы на пасеках. Нашел и у себя маленькую отдушину и хочу собрать apilift наподобие сделанного Чепурновым. Хотелось бы услышать его мнение и замечания от эксплуатации собственного подъемника. К примеру, есть ли необходимость в дополнительных упорах для удержания в вертикальном положении при подъеме груза(возможность освободить обе руки)?

Так самый разгар пчеловодной жизни, не до поделок
Вот сезон закончим, опыт осмыслим, ошибки учтём... и новые придумаем.

Сейчас пока обхожусь без подъемника, а к концу сезона будет очень нужен для снятия нижних корпусов. До зимы ждать никак нельзя. В своем подъемнике планирую привод от шуруповерта. К сожалению, он у меня без тормоза и ничего путевого никак не придумаю. Может быть кто-то уже решал такую проблему -... поделитесь опытом?

Если через полиспаст, то достаточно рукой перехватить стропы, и наложить зажим - мощную "прищепку".
Даже шуруповёрт без тормоза на барабане диаметром 20 мм держит 10 кг. За счёт сопротивления редуктора.

Обнадеживающе! Спасибо, поєкспериментирую.

Подъёмником пользуюсь, дополнительные упоры я считаю не нужны, стоит хорошо, при качке я сдувал пчёл из корпусов пылесосом, всё как в том видио ролике, дымарём почти не пользовался, руки трясти и спина носить,подымать, на второй день не болят (даже не интересно качка прошла). Для удобств нужен электро привод подъёмнику, но времени доделать пока нет.

[quote=nibond,Четверг, 29 Июля 2010, 22:36]
Может быть кто-то уже решал такую проблему
nibond попробайте использовать в качестве тормоза ,ручной тормоз от велосепеда для переднего колеса .

Хорошая идея, спасибо.



А при подъеме тяжелого корпуса не опрокидывает вперед в момент отделения корпусов, и не тяжело придерживать все одной рукой?

Зажав корпус, наклоняешь подъёмник назад, и только тогда включаешь подъём. Тогда всё балансируется, и поднимать шуруповёрту легче по наклонной, нежели вертикально вверх. При опускании всё в обратной последовательности.

Благодаря толковым пчеловодам, этого раздела , инженерная мысль коих не
знает границ!!!!!!!!!, опираясь на их опыт, тоже смастерил подьемник *под себя*:
Прикрепленное изображение: Открыть в новом окне
[attachmentid=25253]

Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне

Мне понравился, молодец!

Интересный подьемник:Тут

Тут

главный минус- цена. и потом, вилочный подъемник, годится только для погрузки на поддонах. фиксацию корпусов надо додумывать самому( при такой цене). использовать для подъема только магазинов над гнездом не получится.
хотя.. у всех свои запросы и возможности... но.. за такую цену надо иметь все удовольствия в одном флаконе..

Получил на днях цены на Апилифт (_www.apilift.de). Понял, что не судьба, покамест, мне попользоваться оригинальным изделием герра Коха. Придется идти по пути Кулибина... Что ж, так даже интереснее.
[attachmentid=26083]

Может кто-то разобрался,как устроен тормоз в APILIFT MASTER или APILIFT TRACCION

malibob , мне тоже понравился подъемник, вот только немного доработать. Нужен задний упор, в каком исполнении это будет, откидывающийся или наподобие подъемника с шуруповертом (в этой конструкции вижу грамотное решение). Корпуса, чтобы не мешали при работе, должны откидываться назад, а не висеть над корпусом, в который лезешь, меньше телодвижений, не надо откатывать в сторону тряся на колдобинах рамками с пчелой, да и техника безопасности соблюдена.

Если вы имеете ввиду тормоз каретки, то она удерживается тормозом, имеющемся в самом шуруповёрте. Шуруповёрты в APILIFTах используются не дешёвые.

А мне захват не внушает доверия, боюсь, что пена не выдержит. Думаю сделать уголки на тросиках, чтобы в стык корпусов вставлять и отрывать их стяжкой.

Мне и для деревянных не внушает, лучше брать в раковины корпуса

donbass30 , кинь, пожалуйста ссылку где ты взял первые два фото...


А насчет зажимов, может использовать вот такие?
_http://www.kalpa-vriksa.ru/e-store/index.php?SECTION_ID=56
Если в корпусах будут небольшие круглые пазы под такие зажимы, то на душе будет спокойнее, что в один прекрасный момент несколько магазинов/корпусов не грохнутся со всеми вытекающими...

А вообще немец почти все секреты своего подъемника на фото раскрыл. Осталось извилинами пошевелить... К весне все же намерен родить чертежи, вот только с приводом на колеса пока идеи не рождаются... Понимаю, что там все достаточно просто... редуктор какой-то, наверное, стоит, но оформить в что-то существенное пока не могу...

А он нужен? У меня тележка прекрасно катается и без привода, и мыслей нет его делать.

Два раза в год нужен - занести пчел в зимовник и вынести.
А вообще неплохое подспорье, допустим если завозить магазины/корпуса в помещение для откачки. На крыльцо сходни, и по ним, чтобы не кряхтеть особо, заезжать, включая привод.

У моего знакомого есть шуруповерт стормозом, который останавливает его мгновенно. Но в выключеном положении патрон руками проворачивается, выходит это не тормоз подъемника.
Пожалуйста. Там есть и привод для колеса,но очень плохо видно
http://www.google.ru/images?q=apilift&hl=r...iw=1024&bih=606
