Надо будет ролик отправить гл.конструктору на Минский тракторный

Михаил а сам наверное и Тойотой бензиновой небрезгуешь,хотя помечтать невредно

Всего лиш дизель Swinger

http://www.nmc-wollard.com/specsheets/swinger_1600.pdf

Вполне прилично
Сколько обамовцев стоит новый

Смотрел обьявления у нас Тойоты и все без пневмоколес,просто прорезинка на обод

Размечтался чтото я,вот хотябы на 100 поддонов выйти ,тогда может

обамовец еще ничего не стоит.
а так 30 т долярив.

Вот с такого легко переделать в погрущик,
да и в европе делают.
http://www.youtube.com/watch?v=53w5EDJUNSE...n_order&list=UL

одна весовая категория

Незнаю как у вас,но у нас такая версия стоит ненамного дешевле новенького БМВ бизнес класса,уж лучше Тойоту за 4 тыс. ,правда б\у

Тогда может вот это купишь или вот такой

В Литве стоит Спринтер платформа с манипулятором,но дорого

А Сидоров Игорь сделал проще - он на прицепе установил кран - балку, в любой точке прицепа можно поднять груз.

Вариант откинул, так как работы столько же, а использовать вне павильона не получится.

b_andrey , а чем тебе не нравится апилифт? По моему там подвижная каретка имеет высоту на 4 корпуса... Если ошибаюсь,то никто тебе не мешает нарастить вверх над опорами(подшипниками) и прибабахать на каретку лист фанеры 8-10 мм

Четыре корпуса на 24 см. равен 96 см. У меня на тот же объем нужно 15 корпусов по 12 см. равно 180 см. в два раза выше.
В голову пришла идея совместить метал и дерево. Вот до чего дофантазировался.
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

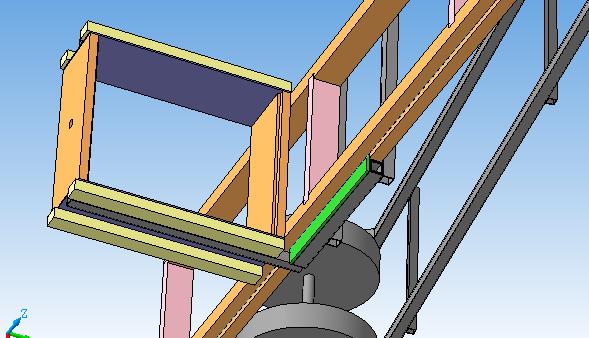

Получаем высокую раму из дерева, в которой сбоку вырезаны пазы для стеклотестолита или подобного ему материала (зеленая). Рама из железных труб, в которую вставляются Г образные захваты для корпусов с разным количеством рам.
Корпуса двигаются по направляющим, если жесткости не хватит можно фанерку пришить.
Поругайте.

b_andrey
Сколько будет высота подвижной рамы?

Та что на рисунке 300 мм.
Высота всей рамы 1.8 м.

А ссылочку на видео Змей Горюныча можно выставить? Тоже хочется увидеть, особенно после того как посмотрел в работе апилифт Геннадия Здесь. Впечетлает

При высоте рамы 1,8 м. и высоты выдвижной рамы 30 см., высота подъема максимум 1, 5 м. А нужно для работы около 2 м.
+ высота днища.


Пост 996.

Как открыть?

Змей Горюныч, а можно ссылку на youtube , чтобы я мог скачать клип?
Второй раз отвечаю, что то пост не проходит. Извините Хлопцы, указал адрес для скачивания, а ВОТ адрес для просмотра

Думаю когда будет стоять такая этажерка то можно верхний корпус при каждом госмотре снимать и уносить (8 кг меда).
Кроме того те самые Г образные захваты можно и вставить вверх ногами в направляющие в подвижной части. Тогда вилы будут максимальной точкой в конструкции (выше 1.8 м)
Да и крепить можно не внутри подвижной станины, а снаружи, ближе к ульям там место есть.

Gennadiy посмотрел видио с апилифтом, молодец ! Без лишних рассуждений изготовил добротную вещь. Я на свой поставил шуруповёрт, ленив сильно лебётку крутить, да и рука высвобождается тоже дно потправить, при работе оперативней получается с электроприводом

Попробуй здесь http://ifolder.ru/20111115

Мощьная весч...

"Весч", конечно хороша. Особенно идея трансформера и перевозки под рамой.
Для небольших пасек сделать поменьше. И поставить сиденье - не понравилось бы мне бегать за колесницей по грязи.

Не проходит, у меня торрент не стоит, Инет не позволяет. На ютуби выкладывал? Если да, то скинь ссылку.

В этом весь и "прикол" ..можно подойти к грузу с любой стороны .....иногда работая на погрузчике, сидя в статичной кабине не всегда можешь контролировать пространство вокруг поднимаемого или опускаемого поддона

Тогда здесь http://www.youtube.com/watch?v=nl4IjnnNBtQ

Ну, если надо, сойди, обойди. А чё за ним всё время бегать?

Кто бы ещё плясал возле него, это же сколько раз присесть надо?

Александр, плясать, это не пуп рвать. Лучше 40 раз присесть, чем один раз стрельнёт в пояснице...
Спасибо, скачал. а фотки уже давно в архиве лежат

Сегодня выставлял пчел из зимовника. С апилифтом - песня. Один, ни кого просить о помощи не надо. Но надо делать телескопический, длина большая, не поворотливый.

Если можно, покажите, как устроин захват на апилифте?

Мой захват мужики раскритиковали в пух и прах. Каждый делает под свои ульи. У меня вместо ручек вкручены по два шурупа 5*40 мм., ручки съемные. За них и цепляю.

Посмотрите как у меня сделано сообщение 623 там фото и есть небольшое видио, сообщение 1018 данной темы. Вчера выносил пчёл из зимовника, точнее вывозил, один спокойно, руки спина даже не вспоминают про вчера и сегодня донья менял опять на пару с апилифтом.

Большое спасибо! Все понятно. Если будут вопросы по теме, с Вашего разешения , буду обращаться.Попробую сделать. Тяжело стало поднимать, восьмой десяток идет.

Здоровья вам.

большое спасибо!

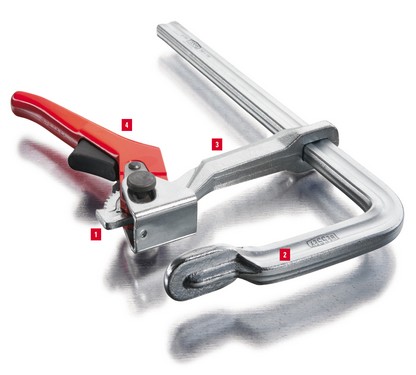

Кто подскажет можно ли приспособить в качестве захвата на апилифте быстрозажимную рычажную струбцину. Прикрепленное изображение: Открыть в новом окне

На мой взгляд маловато плечо рычага. Но идея с зубчатой фиксацией полезна. Хотя, альтернативы рычажному зажиму апилифта попрежнему не вижу.

Змей Горюныч,Чепурнов

Мужики,скажите,сколько весят ваши Апилифты. У меня получается тяжеловатый.

25-30 кг., если нужно точно, взвешу.

Вот посмотри по этому адресу http://www.youtube.com/watch?v=_Leli7MjaaU&feature=related мне очень понравилась эта струбцина, да и телега тоже, хоть новую делать начинай.
Завтро поеду взвешаю точно, примерно 20кг

Плохо, что она выступает над кареткой и из-за этого груз не ложится на каретку. Стопку безфальцевых корпусов надо будет дополнительно страховать.

donbass30, взвесил - 31 кг.

Ребята,кто не хочет заморачиваться шуруповертом ,то поставте к катушке простую ручную 2х скоростную дрель,снять предплечник и закрепить вместо шуруповерта.А можно и с обратной сторны поставить,на случай остановки шуруповерта.

Интересное решение. А как насчет тормоза?

Идея интересная, а как быть с тормозом. На сколько я знаю двухскоростная ручная дрель имеет двух ступенчатый редуктор с простыми шестернями.

Я свой не взвешивал,но примерно такой же.

Тормоз, вполне работоспособный и эффективный, получается из рукоятки, вращающейся в короткой трубке. Когда надо зафиксировать груз, рукоятку протыкаешь сквозь трубку до зацепления с элементом рамы подъёмника. И усё.

Вот так. Прикрепленное изображение: Открыть в новом окне

Теперь о самом редукторе - он имеет две ступени и обе повышают обороты. Нам нужно увеличение оборотов и уменьшение момента?

Дык, подойди к нему с обратного конца.
