А по электронной почте можете? Высылайте мне, я размещу в теме.

Надо пробовать.

sosed52 специально для вас снял видео https://www.youtube.com/watch?v=HbO39S_IOtw Сравните скорость.

Что то не открывается.

Не знаю причин. 17 просмотров есть Прикрепленное изображение: Открыть в новом окне

Просмотрел видео,спасибо! В вашем подъемнике скорость выше,не известен вес улья,но по работе шуруповерта слышно что справляется легко.Понравилась своей необычностью и удобством вторая тележка.Свои фото выставлю обязательно-жду прихода внучки. Кстати скопировал с вашего апилифта рога.

У вашего причина в редукторе. Тормозная трещотка и сделана для того, чтоб тормозить.
Ульи по весне, конечно, не тяжёлые, килограммов 40-50. Но, работал по осени и с тяжёлыми, справляется.
А мне то как нравится.
Рога? Вилы, наверное. Делал вначале захват по образцу немецкому, работал с ним два года. Переделал сообразно своему опыту, и второй сезон работаю. Простые вилы легче, дешевле в изготовлении. И работать с ними проще и быстрее. Вы сами видели.
Можно и за имеющиеся на ульях ручки цепляться. Если корпуса с раковинами, то достаточно будет добавить к вилам откидные "ушки". Единственное ограничение - ульи должны быть одного размера.

Да,правильнее будет вилы. У меня улья одного размера,и вилы я изготовил с зацепом под ручки. Я указал к.м. своего шуруповерта и улья гружу в два яруса,поэтому и хочу добиться максимально возможной скорости.Вы правильно заметили-виноват редуктор.Несмотря на значительное превышение к.м. мой уступает в скорости.Нужно пересчитать обороты и переделать.Мой вариант более применим на стационаре,где можно использовать более мощные двигатели.

Как набрал координаты с фото, так всё и открылось. Спасибо.

Скажите ВЛАДМИР. У меня такая же история как и у Вас. На видео слышно, когда опускаешь каретку вниз без нагрузки, все нормально, а с нагрузкой (с ульем) появляется треск или стук в редукторе шуруповерта. Как Вы думаете, опасно ли это для его жизни?

В один прекрасный день улей рухнет на землю. Треск в редукторе-это проскакивание шестерен в зубчатом зацеплеии,последствия не трудно предугадать.

Или срабатывает трещотка максимального момента затяжки.

На видео проскакивание зубьев при опускании каретки. И проскакивание зубьев происходит скорее всего в угловом редукторе по причине не соосности редуктора и шуруповерта.На видео видно,что используется редуктор от болгарки,а в нем малая коническая шестерня закреплена на одном подшипнике,следовательно неоходимо жестко фиксировать шуруповерт. Возможны и другие причины.

У меня этого редуктора нет, а проскакивает в "шурике" так само.

На видео треск при опускании улья,а ты пишешь при подъеме.При подъеме может срабатывать трещетка.

Если вопрос ко мне, то я пишу...

По поводу треска.
Где то я уже писал, что у "болгарочного" редуктора, в таком виде, как он использован у меня, при вращении влево (опускание), проскальзывает шестерня. Это конечно не хорошо. Три сезона, однако, отработал. К этому времени у меня ещё одна болгарка кончилась. Зимой возьму с неё редуктор, поменяю. А может по другому попробую.

Провел испытания грузоподъемности манипулятора и выяснилось , что подъем груза массой 180 кг(4 кубика меда + масса захвата и поддона) приводят к значительному крену платформы .Нужно теперь делать опоры для компенсации крена. Думаю , что 2х опор в поперечной плоскости манипулятора хватит . Как бы сделать просто и надежно (дешево и сердито) ? И проблема погрузки и перевозки пчелосемей на поддонах будет решена. Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне

Думаю, что вы справитесь с этой задачей.
Телескопический упор с штырём-фиксатором первым приходит в голову. Но, могут работать и распорки меж рессорами и рамой - именно рессоры создают крен (шины в небольшой степени).Готовясь к погрузке с правого борта, предварительно вывести стрелу на левый, а с правого борта установить упор. И наоборот. Упор, это не дорого.
Предусмотреть только лёгкое снятии его после погрузки. Сердито -кувалдой. Да и трактор, потянув прицеп, все упоры уберёт.
Второе, что пришло в голову, это реечный домкрат.

[quote=бульбаш,Пятница, 22 Мая 2015, 5:12]
Как бы сделать просто и надежно

На медосборе, при раскачке платформы с пчелами я использовал старые чугунные запорные задвижки на 80мм. Штревель и маховик крепил на трубу 25мм.при "закрывании" штревель утапливается в трубу,при "открывании" выдвигается упираясь в платформу. Действует как винтовой домкрат.

ВСЁ!!!! Началось..... ! Сегодня сделал первое колено манипулятора.... Думаю, в ближайшие дни закончу...

Буду пробовать!

Беру на мушку.
Уже внёс в коллекцию.

Сегодня второе колено сделал... Осталось тяги примастрячить и упоры.... А ещё много работы с отводками...

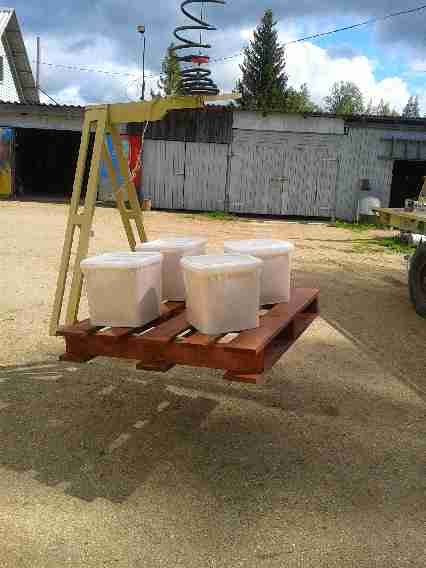

Сделал импровизированный упор , поднял 5 кубиков меда , загрузил на платформу и обратно . И так несколько раз по всей платформе. Нашел блок из комплекта тельфера с ним будет вообще прекрасно , уменьшится скорость подъема в 2 раза и соответственно в 2 раза повысится нагрузочная способность. Стрела и стойка нагрузку в 200 кг держат хорошо , а больше и не надо . Думал , что придется опорную ногу выносить за линию борта на метр , но оказалось достаточно упора под рамой. Прикрепленное изображение: Открыть в новом окне Винт подходящий наиду и упор будет состоять из телескопа 2х труб и винта . Ну вот где-то примерно так. Всем участникам обсуждения Прикрепленное изображение: Открыть в новом окне Теперь платформа под нагрузкой не накреняется.

Не сразу заметил берёзовый пенёк. Прикрепленное изображение: Открыть в новом окне Всего то и делов. А тут всякие компенсаторы придумывают...

Сначала нужно проверить , как это будет работать , а затем воплощать в металле и еще работы на пасеке .....

Манипулятор готов, поднял пробный вес 150 кг... Осталось сделать распорки по бокам и сфотаю...

всю тему не читал может повтор http://www.youtube.com/watch?feature=playe...e&v=kNAQ-W8t06U

Да, уж... смотрели мы много чего. Сами сделали пока маловато.

Но все же подвижки есть. Погрузка и перевозка на поддонах существенно упрощает переброску пасек к медоносам . Прикрепленное изображение: Открыть в новом окне И отводки и полноценные семьи перевезены. Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне

Да, это успех. Поздравляю! Ваш манипулятор пока самый мощный среди самоделок форумчан.

Пестик , а фотки не отменяются?

Стоит готовый мужики... До покраски руки не доходят... Завтра выложу непокрашеный.... довести до конца, как всегда у меня вдохновения не хватает...


Скинул...

. Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне

. Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне

. Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне

. Прикрепленное изображение: Открыть в новом окне

бульбаш НУ ..... Это впечатляет .

Нет, уж покрась, пожалуйста. И общий вид сфоткай и ТТД выложи.

Ещё фоток сделаю, с тягачём... А вот до покраски дело дойдёт не скоро... Очень много работы, да выезжать надо...

Баллончик- спрей и пять минут.

А ржавчина как-же...? Я думал сначало ортофосфорной кислотой пройтись....

. Прикрепленное изображение: Открыть в новом окне

. Прикрепленное изображение: Открыть в новом окне

Пестик,ты какое кол-во ульев перевозишь своим автопоездом? и на какое расстояние?

Ещё не перевозил и не грузил... Должно влезть 15 в один ряд... Стою на стационаре... вот решил приобщаться к кочёвкам на небольшое расстояние....

Лебёдку на манипулятор с квадроцикла снял, или отдельно покупал?

Это тельфер, лебёдку пока не купил... Квадрик тоже сам сделал...

Посмотрел ролик (сообщение 4381), захват - само совершенство! Не иначе как немцы придумали. Они самые продвинутые механики. Теперь будет настоящей головоломкой для самодельщиков.

По просьбе sosed52 выковырнул из "Однокласников" фото его апилифта Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне

Для самодельщиков головоломка- как сделать так аккуратно... А механика там не сложная...

Вспомните, когда мы увидели тот самый захват,который у многих на подъёмниках, сколько было предположений и догадок. Потом выложил подробные фотографии Чепурнов. И сколько ему было задано вопросов! Сам я сделал подъёмник с винтовым захватом (левая и правая резьба). Такой мне больше подходит, у меня ульи 12 и 16 рамочные, держит очень крепко, хоть 150 кг. А этот захват - это просто шедевр! Берёт любой корпус, наклоняет в нужную сторону. Когда теперь кто-нибудь из форумчан сделает подобный? Будем ждать, может зимой кого-нибудь осенит инженерно-механическая мысль? Пожелаем удачи нашим коллегам-самодельщикам.

Тоже считаю, что ничего секретного в этом оружии нет.

"Уши в раковины" не новость. Прикрепленное изображение: Открыть в новом окне

Вилы подвешены свободно, Прикрепленное изображение: Открыть в новом окне расстояние между осями несколько меньше, чем ширина корпуса. Поэтому при подъёме, под действием силы тяжести, они стремятся к вертикали, плотно втискиваясь в раковины.

"Карусель" для обдува рамок Прикрепленное изображение: Открыть в новом окне давно демонстрировал и предлагал к продаже Gennadiy.

Так что любопытства представленный захват не вызывает. Стоит однако отметить, что сделано всё аккуратно, и (главное!) работает на благо пчеловода.

Вчера грузили пчёл, снял видео. https://www.youtube.com/watch?v=aTQAXZbTjls

мне понравилось.
надо сделать.


Фотки не открываются на форуме.А так бы ухи надо кому небудь натереть за это.
Шучу
