Так что ж смело - матка в нижнем отгорожена разд решеткой, осталось только корпуса отобрать и выдуть воздуходувкой

Автомобиль МАЗ бортовой, кран Amco Veba, длина стрелы 7 метров. На борт помещается 10 поддонов. Делал 2 ходки чтоб перевезти всю пасеку

Димон, такая механизация хороший потенциал для расширения пасеки в десять раз как минимум

Лучше погрузчиком грузить - быстрее. А таким способом пока погрузишь, привезешь и выгрузишь то получается ночь на одну ходку (10 поддонов)

dimon_89 Не понял насчёт одной ходки. Чето мало. То же хочу манипулятором возить.

Лучше получается вилами... погрузка 8 поддонов 20 минут. Блин чуток освобожусь сфоткаюсь.... Манипул Палфиныч 2200 330кг на 7 метрах.

Изготовление в процессе:

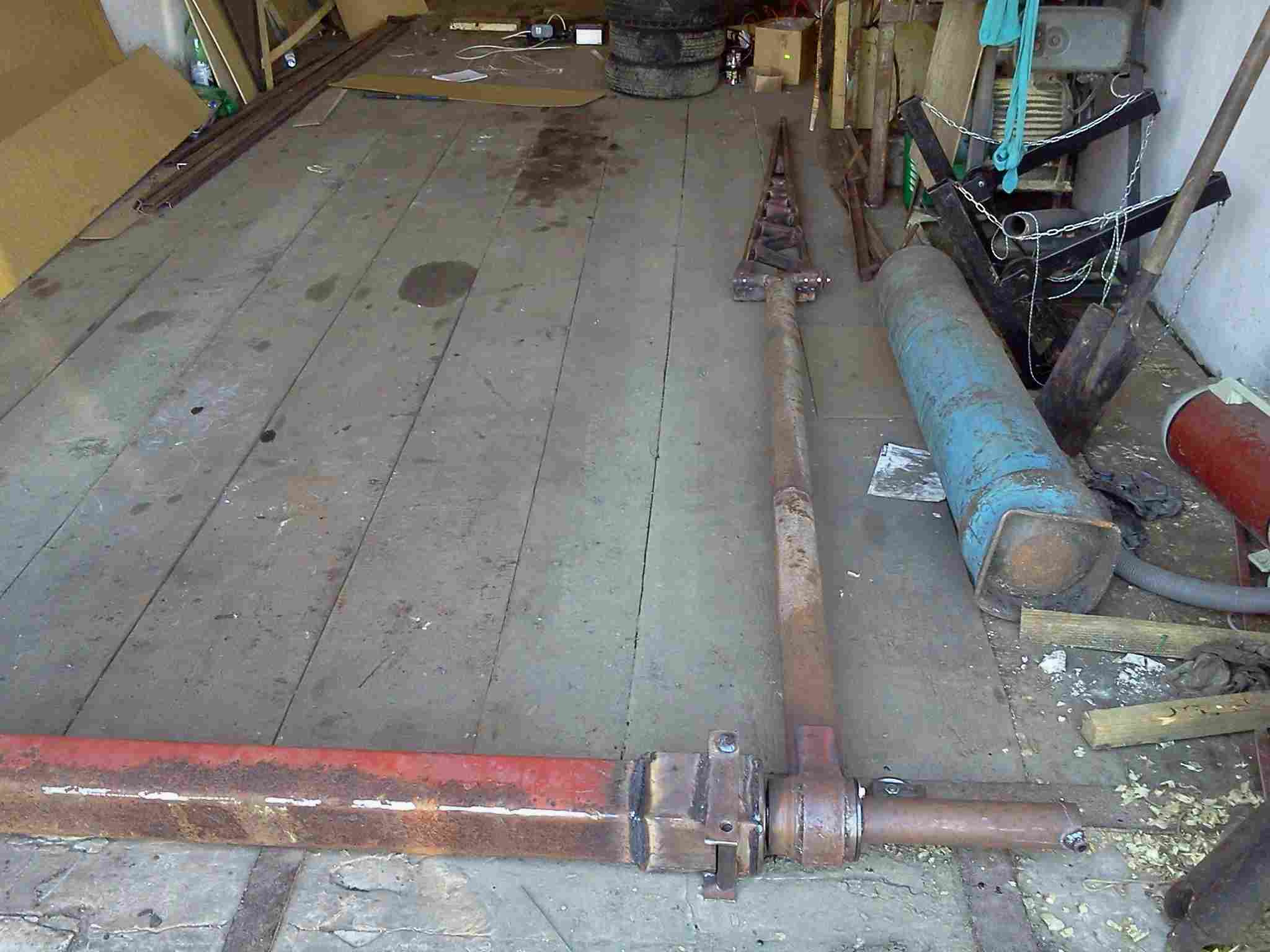

в сложенном виде:
Прикрепленное изображение: Открыть в новом окне

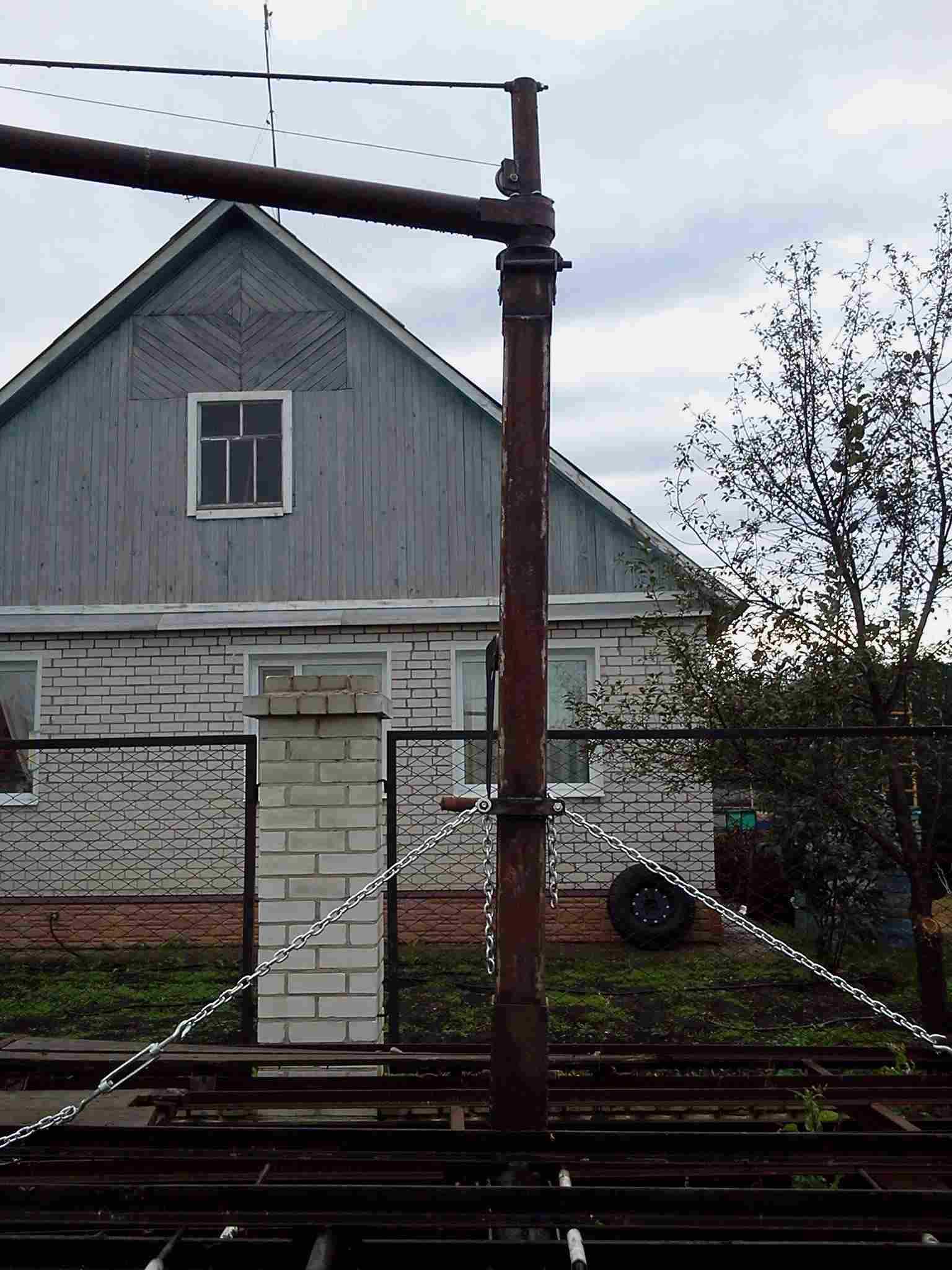

в разложенном виде:
Прикрепленное изображение: Открыть в новом окне

Очень полезный процесс Мало у нас опыта по манипуляторам. Внёс в реестр.

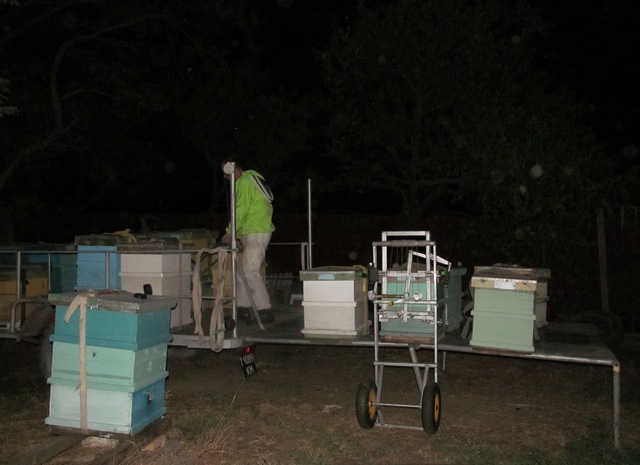

Привёз пчёл домой. Апилифт отработал хорошо. Прикрепленное изображение: Открыть в новом окне

Может кому будет интерес http://spec.drom.ru/prodam-kran-malogabari...s-15033025.html
достойная внимания конструкция

goodbee09 нет слов!

Думаете поднимет паллету с 4 рутами, хотя бы по 2 ящика в каждом?

surfman

а что думать-- у каждого механизма свои задачи. Паллеты поднимать-- TADANO или погрузчик вилочный, а этими кранами по-семейно работать в самый раз.
Покажите-где простая бюджетная манипула паллеты переставляет??



пчелодруг


Будешь общаться--фоток проси дополнительных

surfman а зачем мне перевозить руты по два ящика? Вот сейчас осенью на зимовку - все сидят на одном, пусть общий вес 250 - 300 кг. Весной я перевожу, максимум корпус и магазин на 150 мм, мёда в это время мало, вес тоже такой же или меньше... Ну и что не погрузит? Если перевозить мёд на откачку, то тоже не более 200 кг на поддон. Думаю справится.

Вариант бюджетный, надо подумать, вообще мне нравится, я просто примеряюсь

или закатывать по старинке на тележке по одной семье (но тут настил как всегда возить) или подкатил и краном поставил, вопрос в трудозатратах и времени

машинка Toyota Dyna 1,5 Т

но повторюсь мне нравится .. думаю

Удостоверение крановщика не нужно?

CHIBIS


Мопэд не мой......

просто нашел---показываю коллегам- понятно??

Ребята дорогие мои .Работать приходится ночью . Время на счету. Ничего не видно. Поэтому минимум манипуляций.

радик

Согласен отчасти.... многое индивидуально




Смонтируй пару фар-прожекторов


а куда торопиться? - поспать?
у меня к примеру сверху на первый выезд- когда пчелы уже битком - кочевые сетки.....можно не спешить

Ночью хорошо освещяют красные Светодиодные фанари и пчела не возбуждается

http://www.superbrightleds.com/cgi-bin/sto...iler_lights.htm

Ночью перевозил пчел с кочевки домой. Разгрузку ульев с прицепа производил манипулятором. Вариант опытный, возможно будут переделаны некоторые узлы.
Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне

И еще: Прикрепленное изображение: Открыть в новом окне

Прикрепленное изображение: Открыть в новом окне

Спешу похвалить. Молодец Змей.
Какие впечатления?
Чем захватывал ульи?
Приходилось ли для этого лазить на прицеп? А то ведь на этом конструкторе, в темноте, ногу сломать - гарантировано.
Дотягивается ли до всех ульев? Или переставляя? Тогда сколько времени требуется на перестановку?
Как послушны были поворотные узлы?
Работал ли на разгрузке апилифт?
Провокационный вопрос. Не появилось ли желания нанять пару грузчиков, и ну её, такую механизацию?

Когда нет халявной рабочей силы, тогда манипулятор - самое то.
Захват улья - стяжной ремень.
Лазить по прицепу приходилось для каждого улья: закрепить ремень, да и улья стоят в четыре ряда. Для того, чтобы ходить по прицепу использовали деревянные щиты, которые укладывается в заде ульев при обслуживании.
Если установить манипулятор в середине прицепа, тогда подъем можно делать в любой точке. Я перестраховался и отверстия для крепления просверлил спереди и сзади. Но переставлять не стали, просто протягивали корпуса по уголкам.
Поворотные узлы работают нормально, но жесткость конструкции должна быть большой, а то на вылете стрела с грузом наклоняется и тянет груз от центра.
Т.к. прицеп стоял вдоль забора, а там проходит газовая труба пришлось убрать секцию забора и пере цеплять через трубу.
Апилифтом пользовался, потому, что стрела манипулятора не достает до второго ряда.
Всего 52 улья разгружали вдвоем с сыном. Он сказал, что к весне надо установить эл. тельфер и грузить будем только манипулятором.
Мне показалось, что в узле поворота стрелы не надо использовать автоступицы, как не затягивай подшипники, все равно есть люфт.

Из сообщения я сделал вывод, что вам практичнее иметь на базе стационарный манипулятор - погрузить в начале лета и разгрузить по возвращению. На кочёвке то он не нужен?

Есть задумка устанавливать его и в кузове грузовика, грузить улья россыпью.

Будем стремиться к мечте

Давно собирался ... но вот фотки. КМУ Palfinger РК2200B и самопальная EZY с вылетом 3м20см. В процессе работы....
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

alex250 приветствую вас. Наконец то дождались обещанного фото. Палфиндер конечно хороший манипулятор, жаль цена не позволит нам его купить. Поэтому расскажите поподробней про свой самодельный манипулятор - впечатления, недостатки, стоит ли делать и т.п.

Доволен уже второй год.... Несмотря на недостатки самый главный конечно нескладная конструкция. Но может доработаем. Делать стоит конечно тому кто перевозит.
Два куска трубы, три куска профиля, немного уголка, лебедка Тмах 2000, аккумулятор(стоит отдельно) вот и все детали.
В суставе подшипники от кардана, стоят сейчас, работают пока. В основании ось с подшипниками от старой сеялки.

А как вы смотрите на моё предложение?

Предложение хорошее, тем более что делали мы на другом прицепе так, но не пошло- металлоемкость большая получилась. Больше к этому мы не подходили за ненадобностью.

Не совсем понял - за счёт чего металлоёмкость увеличилась? Мне кажется, что нужно только немного изменить крепёж стойки - ввести ось поворота для укладки в транспортное положение.

То была первая конструкция и утяжелили ось поворота.

alex250 Какова грузоподъёмность? На сколько хватает аккумулятора?

Манипулятор, если он съёмный, тогда он должен быть складным. Угол 2*2 м. поднять на высоту 2 м. и весом около 70 кг., даже двоим поднять не реально.
Поэтому принято решение: Прикрепленное изображение: Открыть в новом окне

Грузоподъемность 3 полных рутовских корпуса меда.... Одной зарядки аккума хватает на 3 погрузки-разгрузки телеги(25 семей)




Снять и поставить манипулу могу один ... легко.

Сделай фото погрузки-разгрузки 3х корпусных.

Запросто. Прикрепленное изображение: Открыть в новом окне

Практически трехкорпусные возить не приходилось, а вот при откачке грузить стойку из трех полномедных корпусов это постоянно.

Змей Горюныч

Привет! Может пора поделиться своим изделием?

Змей Горюныч неужели ты думаешь, что я "зажал" У меня сейчас других проблем хватает

А мне пришлось поторопиться, чтобы успеть к разгрузке прицепа.

Надеюсь не много осталось до тех испытаний.

alex250 это на максимальном вылете стрелы? У меня сейчас в основном все перевозки на одном корпусе рута. Поэтому если ставить на поддоны по два и грузить, то вес будет не более 3 -х полномёдных...

Да, на максимальном.... и даже когда брать приходится подальше....под углом, держит.

Самый быстрый способ погрузки и самое дешёвое приспособление испытание выдержало,я доволен, работаю один. Даже сфоткать меня было некому.[attachmentid=60871]

Это вы про свой "многоступенчатый трап"? Самое хорошее в нём то, что вы им довольны.

Про 4х ступенчатый трап попозже напишу теоретическое обоснование ,а пока скажу мы не в Америке живем нет у нас техники соответсвующей всё вручную,но ведь можно облегчить погрузку.Это как на ринге борцов самбо я и 3х корпусный улей у которой весовая категория больше 100 кг как и у борцов есть приёмчики их надо знать.Второе кочуем мы в России по разному чаще по иному чем в Крымских степях.У нас леса я кидаю по 12-24 семьи в бездорожье от 6 до 10 точков кочуем 25-60 км медведей нет но зато лесные пожары постоянно.Я хорошо знаю как горят ульи остаётся горка золы и сверху лист металлический от крышки алюминевые заградители с.горают .Вот в таких условиях я должен иметь возможность один быстро загрузить уехать.5 минут уходит собрать конструкцию 25 минут погрузка и 5 минут собрать конструкцию и я поехал,поэтому я доволен.В России начинающих пчеловодов и пчеловодов кто содержит небольшое количество семей огромное количество я для них и стараюсь.У кого огромная пасека им выгоднее купить погрузчик. Прикрепленное изображение: Открыть в новом окне

Прикрепленное изображение: Открыть в новом окне

Хочу чтобы кто-нибудь возразил мне или согласился.Что такое вес груза? Вес груза -это сила с которой груз действует на опору .А что ,если опора наклонная,что происходит с весом?Оказывается вес груза изменяется.Можно ли использовать такое превращение в приспособах для погрузки ульев .Я отвечаю да можно.И вес можно уменьшить до 30%.А ещё если использовать приемчики Прикрепленное изображение: Открыть в новом окне

Ещё можно облегчить погрузку.Про разгрузку речь не идет потому как работает сила тяжести Земли.

Тут нечему возразить такой прием я испальзую если впереди препядствие.
