В ухи большооого узла половинки карданного шарнира впрессована труба- втулка на ось вращения - опора крепления первого колена, на другом конце-- половинка чуть меньшей крестовины, но вперссована в неё уже ось... складываться будет как тут http://www.youtube.com/watch?v=0UetsRzk55o&feature=youtu.be пытаемся один в один тупо скопировать
с началом сезона конструирование приостановил ... продолжу--когда пчёл на зимние квартиры определю

коллеги- конструкторы. хочу вас предупредить что пчело-кран без автоматического саморегулирования уровней- это просто груда металла. а погрузка прасто ад. особенно если вес больше 100 кг ,стрела не управляемая и груз удержать не возможно. и еще проблема ,в выбере нужной лебетки (мощной и быстрой) таких на вашем рынке просто нет. но я просто желаю успеха.

2 талрепа типа планирую...до гидравлики пока далеко

да у нас и линий COWEN на рынке нет а уже пощщщупали своими руками
заграница нам поможет

а может быть проще купить ? такую только в нашей Раше навряд ли они есть.

окупит себя не скоро ... стОит в районе 20 тыр уе

Как вилочный погрузчик .Н-да что ж наверное тоже скоро будем что то мудрить.Спасибо.

borisf Наверное, давно не был в России? Есть всё, если очень хочешь. Железного занавеса давно нет.
Заказывай, вышлют на любой вкус.

http://www.transgazimport.ru/catalog/good_351.html
http://einhell-shop.com.ua/index.php?productID=1136[QUOTE]
http://rancho-usa.spb.ru/winch.html
http://www.ukrainemade.com/ru/category/automobile/17960/
http://www.mogilev.by/article/57078-ulyano...ie-lebedki.html
http://axxa.com.ua/item/3587
http://axxa.com.ua/item/3586

Пока регулируем винтовыми упорами , но идея саморегулирования очень интересует .Как устроены датчики уровней не в курсе борисф ?
Еще больший ад погрузка вручную, приходиться выбирать.Привет Borisf.

Все регулируется, управляется, поднимается быстро и медленно, все есть. Так что не пугай начинающих.

Борис прав, даже имея регулировку тягами, на манипулятор влияет даже изменение нагрузки на автомобиль. При вылете стрелы на 4м., пустой прицеп просто наклоняет на бок.

Хотя, без манипулятора, за ночь ни за что не смог бы разгрузить прицеп (53 п/с) один.

При выгрузке этот наклон полезен. Придерживай улей, и он сам с прицепа съедет. А при погрузке предварительно приподними прицеп со стороны погрузки и упор под платформу обеспечь - ульи сами на прицеп поедут.

Для этого есть распорные тяги. Но регулировать их - лишнее время и труд.

Я пока пчел не грузил но свой я испытывал нагрузка была 100 кг я крутил на вытянутой стреле был наклон на 10-15 см свободно толкал вперет и назат . А газель у меня усиленное рама и ресоры до 4-5 тон грузил.

Ну, наверно погорячился.

Прикрепленное изображение: Открыть в новом окне

Чтобы этого не случилос швелерами из нутри усиливается рама .

Если предварительно наклонить и упереть, то и толкать не надо. Только придерживать. Прикрепленное изображение: Открыть в новом окне

Правильно надо груз расположить и смотреть за машиной . У меня газель с 98 года пробег 540 тыс км Москва и Питер . Приходилось и 4.5 тонны возить , но в основном от 2.8 тонны до 3.4 тонны и нигде нету трещин на раме . Рессоры усиленные и амортизаторы тоже . И все эти годы таскаю платформу переделанную с птс -4 , за раз перевожу 56 семей по 3 корпуса и нормально

?? по три корпуса 16 рамочных...

Я на 16 рамочные перешел в 2011 г , а до этого были 10 рам дадан . А сейчас на этой же платформе 16 рам с 2 магазинами еще лучше , меньше раскачивает . Высота ниже стала на 30 см и почти не увязываю, только крайние . Кочевка в радиусе 120км от дома дороги разные .

двигатель какой, полноприводная? Покажи фото платформы.

А нафига такая масса?? Проще увеличить диаметр при утончении стенки... в сопромате вроде так.

Изящности хочется.

И для кого я коллекцию прицепов в поте лица собираю...
http://www.pchelovod.info/index.php?showto...dpost&p=1105061

Нет, в первую очередь снижения металлоемкости.... все проходит через спину.

Угадал, и надёжности. Сейчас такой дрянной металл идёт, слов нет... Что-то выточить, проблема найти болванку.

Нет не полно приводная двигатель 402. 100 л.с Платформа что в коллекции это новая , а ПТС -4 это старая я ее не делал а покупал в 2000 году ее я в коллекцию не выставлял . Прицеп разрезанный ,удлиненный швеллером .прицепная 2 -х осная резина с бычка .Фото этого года на кочевке , крупнее нет .Фото что то не получается

В России я не был больше 20 лет. Это хорошо, что сегодня можно купить или заказать почти все , но только все что имеет массовый спрос. А то что нам надо этого нет и не закажешь. Попробуйте найти superwinch c1000. или auotomatic level control -это для автоматического регулирования уровней. я это и в америке и в канаде и везде искал. но выбор не большой цена высокая и не совсем то что надо. многие фирмы кто делает автокраны заказывают индивидуальные лебедки т.к стандартные не подходят. я тоже заказал спец .изготавления лебедку за 500 долл. но массовый заказ намного дешевле. мне приходится многие вещи искать в интернете и мне не важно в какой стране это есть но найти не просто , зато в китае есть все и цена смешная. друзья- мне пришлось не один кран сделать за все мои годы и сделанное не один раз переделовал. Вывод; это очень не просто сделеть чтобы кран быстро и безопастно грузил ульи и не по одному. необходима гидравлика и дистанционное управление. И вообще я бы посоветовал бы вам из моего большого опыта: сконструировать и сделать электро или авто мини погрузчик , на 200 кг груза. его и сделать проще и дешевле и материаллы доступнее и грузить быстрее. для примера посмотрите muck truck https://www.youtube.com/watch?v=ZDEh7xX6vHE..._embedded#at=50 похожие и французы делают для пчел но очень дорогие. http://www.youtube.com/watch?v=wL6mfnRTPy4 успехов.....

Такую?
http://translate.yandex.ua/translate?srv=y...ang=en-ru&ui=ru

http://translate.yandex.ua/translate?srv=y...ang=en-ru&ui=ru
http://translate.yandex.ua/translate?srv=y...ang=en-ru&ui=ru
Хорошая лебёдка, жаль нет дистанционного управления, и скорость подъёма маловата.
По поводу стабилизации вертикали... гидроцилиндры наверное самые подходящие исполнители. А датчик, по моему мнению, не должен быть дорогим и сложным. Прикрепленное изображение: Открыть в новом окне
Но, если есть знания, можно приспособить и электронику с гироскопами. Вот авиамоделист предлагает http://www.a123systems.ru/https://pchelovod.info/index.php?showtopic=2646
http://rcsearch.ru/hobbyking/i40290/

Вы , как "Змей-искуситель", с начало закинули краны-манипуляторы. Когда начали их изготовления и использование, подкинули новую идею - малогабаритные погрузчики.
Спасибо Вам за новые идеи!

Володя . это лебедка специально для крана. она самая быстрая из доступных лебедок. хотя меня ее скорость не устраевает. дистанционный пульт можно купить отдельно http://www.amazon.com/Wireless-Remote-Cont..._sim_sbs_auto_5 , проблема что нам надо управлять и лебедкой и уровнем и ''вилками' на которых поддон с весом а это не просто .т.к должно быть удобно . кстати лебедку я эту купил за 250 долл. новую.'' Змей Горыныч''- мое желание вам помочь ,что я и делаю. Я понял что идея построить пчелокран минимум пару лет не осуществима ,а проблема с перевозкой и погрузкой осталась. Вот я и подкидываю все новые идеи.

Что то тема притихла!?

Ну тогда внесу для обсуждения.
Что если допустим купить,найти ,взять как угодно.Обычный штабелер типа такого.
http://www.kuvalda.ru/catalog/4216/17300/
Грузоподъемность 500 кг думаю нам достаточно для поддона и 4 Рутов на двух корпусах.Цилиндр там стоит.Можно конечно и насос к нему пристроить с распределителем.Но мне допустим хватило бы и так 10 поддонов загрузить.
В качестве двигателя использовать мотоблок. Шарнирно разрезная рама может быть и не нужна.По принципу как у Multiona http://images.yandex.ru/yandsearch?source=...5%26height%3D75
Сзади стоит двигатель со стандартным редуктором ,привод тот же допустим ременный и мы на нем сидим в качестве противовеса.
Какие мысли.Змей Горюныч Вы у нас человек технически мыслящий, осуществим такой проект?

Навряд ли мотоблок будет пригоден для таких целей. Слишком легковесен. http://www.youtube.com/watch?v=oNgqnI9zdms
А вот небольшой трактор вполне можно оснастить штабелёром http://www.youtube.com/watch?v=WhVyaYSqbF4

В очередной раз вернёмся к "Запорожцу", как базе для погрузчика. Его можно ещё купить за смешные деньги http://homes.org.ua/c50-105.html

Тогда берем что то типа Т-25,и вешаем на него штабелер самый простой вариант.

Идеи совместить мотоблок с аппилифтом давно витают в воздухе. Можно совместно помечтать на эту тему, может что и придумаем.

Идеи наши неуклонно, хоть и медленно, но претворяются в жизнь. В марте 2010 Gennadiy показал свою моторизованную тележку http://www.pchelovod.info/index.php?showto...ndpost&p=385924
Тележка, конечно, с недостатками и в серийное производство не пошла. Разговаривал с Геннадием на эту тему, он высказал желание сделать аккумуляторную, используя в качестве движителя моторколеса.
Мне тоже аккумуляторная идея нравится. Для небольшой пасеки будет тихая, удобная машинка. У меня была (да и сейчас ещё вертится я голове) мысля, использовать имеющийся в наличии набор - бензогенератор, мощная 1квт дрель, червячный редуктор, дифференциал и ведущие колёса от грузового мотороллера... но, тарахтение и вонь не по душе.

Ау! Gennadiy, есть что новое?...откликнись.

Идею использовать электромотор с редуктором поддерживаю .Вот несколько подсказок; http://goldenisland88.en.made-in-china.com...K-EWBK002-.html ; http://goldenisland88.en.made-in-china.com...-Motor-Kit.html ; а так же мото погрузчик http://flyinger.en.made-in-china.com/produ...ed-SFC250-.html ,там есть разные варианты на этом сайте. Всё дешево и доступно и изобретать ничего не надо, только приспособить для своих нужд.
Для тех у кого большая пасека 700 и больше семей мог бы подойти и такой погрузчик http://flyinger.en.made-in-china.com/produ...der-Zlt-08.html очень дешево. 6000 долл. а не новый 50% меньше. В Америке есть тоже не дорогие хорошие погрузчики. Они спец. для пчел, и не только ; <a href='http://www.youtube.com/watch?v=gLw0BBZ4Xfk' target='_blank'>http://www.youtube.com/watch?v=gLw0BBZ4Xfk</a> , http://www.industrialforklifts.com/products_df.php можно в ютубе посмотреть как таких два погрузчика forklift Donkey грузят семитреллер. http://www.youtube.com/watch?v=E2x9RgN-qBQ , такую игрушку можно найти и не новую за 3000 -4000 долл. но перевозка тоже будет стоить не дешево. Как видите, варианты реальные и не дорогие всегда есть.
Небольшие гидро краны и в Китае, и в Японии, и в Европе есть новые 8-10 тыс долл., не новые 2-3 тыс. Я находил.
Делать и мастерить это все ни кто из вас не сможет ; нужны инструменты ,помещение, материалы ,опыт, время. А получится все равно гавно. За эти деньги, что стоит готовое изделие и не стоит начинаться делать. Мое мнение.
И на завязку еше одна прикольная идея погрузки; http://www.youtube.com/watch?v=OdxvKNG4B2w ; http://www.youtube.com/watch?v=aMjSFgmdTTI ГУД ЛАК ЭВРИ БАРИ

Спасибо, Борис. Мне понравился этот набор
( EMKIT ЭМК-EWBK002 является экономически эффективным комплект motorizing, что обеспечивает впечатляющую производительность. Разработанный, чтобы быть легко установлен практически на любой обычной тачке. Система motorizing обеспечивает достаточную мощность для перемещения до 250 кг на твердую ровную поверхность, и 200 кг до 2-: 1-й класс. Все из главных особенностей наших полных машин в том числе рекуперативного торможения, электромеханический стояночный тормоз, ручной, запечатанных свинцово-кислотных батарей, Smart Charger и т.д.Спецификация двигателя:1 год гарантии напряжение 24V  Мощность 500 Вт  На ток нагрузки 20-25A  Максимальный крутящий момент ≥ 120N. м  Скорость на выходе 0-8kph  Соотношение 20: 1  Вес нетто 10.8kg

Немного руки приложить, и апилифт поедет сам.

borisf
Да я готов купить .Но допустим лимит 2 -3 тыс долларов .У нас такое не купить а если везти с той же Японии то там трактор стоит 40 тыс.рублей а привезти его стоит 130 тыс.рублей.А от Вас это вообще не камильфо.Пока мы допустим не готовы но если подумать то пока будем таскать на спине то спину сломаешь и не нужен будет уже этот погрузчик.

Игрушки.. застрянут в первом болоте... вытягивать их вместе с поддоном придется...

У меня допустим нет болота и площадку я могу себе сделать ровную да и найти можно.

моя задача помочь вам вылезти из болота, но прошу ,не надо в него специально залезать, Россия самая большая территория в мире и места для пчел хватит всем.Это для Алекса 250. А Черепанову только могу сказать что я не владею инфой по перевознам но я отправлял большой контейнер 12 метр из Израиля в Канаду и стоило 2.5 тыс долл. я думаю все можно узнать легко у порегоншинов машин во Владивостоке или еще где. но по любому это не будет стоить 4.5 тыс долл. потому что вес и обьем не большие. и даже самому поехать в европу на машине можно наверное и на месте увидеть и купить. Да мой приятель покупал небольшой кран в италии 350 кг ,и стоило ему пересылка 700 дол до дома в Канаде. Так что все реально.

В фильме " Промышленное пчеловодство США-01" после десятой минуты показан легкий погрузчик. Сейчас, понемного выкраивая время, начал работы в этом направлении. В моих условиях это оптимальный вариант, лучше ИЗИЛОУДЕРА.

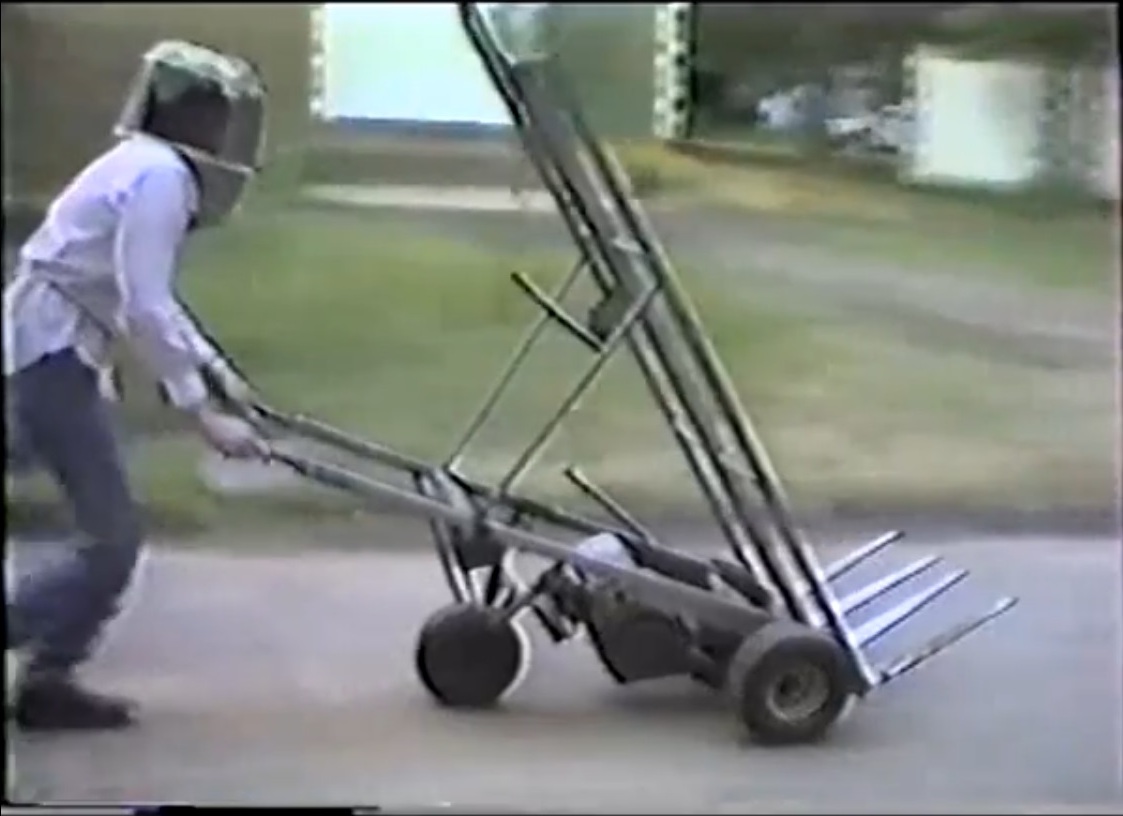

Наверняка сделан из китайского электронабора.. Прикрепленное изображение: Открыть в новом окне

Для себя более практичным вижу силовой четыре тактный агрегат скутера на 150 кубов.

Увидев ваш апилифт предвкушаю, что и моторизованный будет хорош. Ждём.

Мой самодельный ульеподъемник (Апилифт).

Предназначен для перевозки,погрузки и выгрузки 12 рамочных ульев Дадан-Блатта.Можно использовать для хозяйственных нужд в роли тачки.
Общие данные:
Высота(общая) -145 см
Ширина(общая) -78 см
Ширина (ручек) -57 см
Длина упоров -50 см
Длина вилок -63 см
Высота подъема -103 см
Вес(не взвешивал) ок.25-28 кг
Грузоподъемность лебедки 2 тонны
Материалы:
Ручки,упоры от кровати(45 мм)
Каретка(ходящая) профиль 20х40 мм
Вилки от уголков 45 мм
Лебёдка(рычажная,марки JCP-2)
Колёса от мото «Восход»
Затраты:
Колёса от мото «Восход» бесплатно
Ручки,упоры от кровати(45 мм) бесплатно
Вилки от уголков(ост.от забора) бесплатно
Каретка(ходящая) профиль 20х40 мм -120 руб
Лебёдка(рычажная,марки JCP-2) -880 руб
Сварочные работы 1000 руб
ИТОГО - 2000 руб.



Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

Поздравляем с законченой работой. Не совсем апилифт, но оригинальная конструкция. Вес, подозреваю, больше заявленного.
Занесён в коллекцию форума.

Жаль, деталей не видно фото мелкие.

Вполне апилифт. Тока непонятно что из себя предстовляет подемный механизм (каретка). Как подымает лебедка. Как идет захват улья.

ПолковникЪ
Фото малоинформативное, сделайте лебёдку и каретку крупным планом, сильно не сжимайте.

Фоты мелкие специально вставил? Не видно нифига...,а покритиковать ужас как хоцца..
