Большое спасибо! Уголок при зажиме не разгибается?

Вот удачная тележка

Совсем другое дело! Поздравляю! Подшипников-8?

При зажиме ничего не отгибается. Подшипников 8,прада забыл номера, они разные . Подъемник надежный работал с ним все лето. зделан из квадратной трубы 40 на 20.

Хорошая тележка, но он для специальных ульев. Автор очень трудолюбивый и творческий человек. Он здесь на форуме общается На ОПФ а также на Украинском Точку

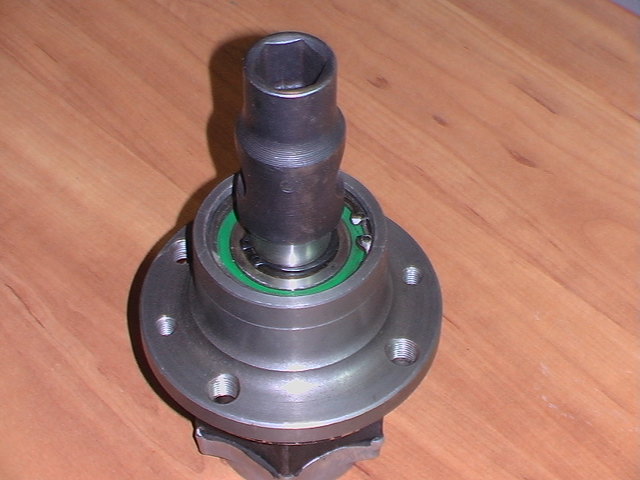

Не помню на каких страницах форума было обсуждение дифференциала для моторизованного погрузчика. ВЛАДИМИР предлагал использовать обгонную муфту. позвольте мне показать ее устройство на моем мощном электрокультиваторе. Может кому пригодится. Если будут вопросы- отвечу.

http://i32.fastpic.ru/big/2012/0106/ee/4ee...d4ef72858ee.jpg
http://i28.fastpic.ru/big/2012/0106/43/d27...e48a6590a43.jpg
http://i28.fastpic.ru/big/2012/0106/55/666...089f0851555.jpg
http://i32.fastpic.ru/big/2012/0106/62/5cd...d9c0c0fa562.jpg
http://i28.fastpic.ru/big/2012/0106/4e/7f7...ecbddc3474e.jpg
http://i30.fastpic.ru/big/2012/0106/66/f1c...45672b45c66.jpg
http://i28.fastpic.ru/big/2012/0106/9e/430...4eea6f71c9e.jpg
http://i32.fastpic.ru/big/2012/0106/fc/52b...ecbb1af4efc.jpg

muhuy

Мощный агрегат!
Я так понял,что нужно выдергивать шкворень-фиксатор?Но тогда ведущим остается одно колесо.

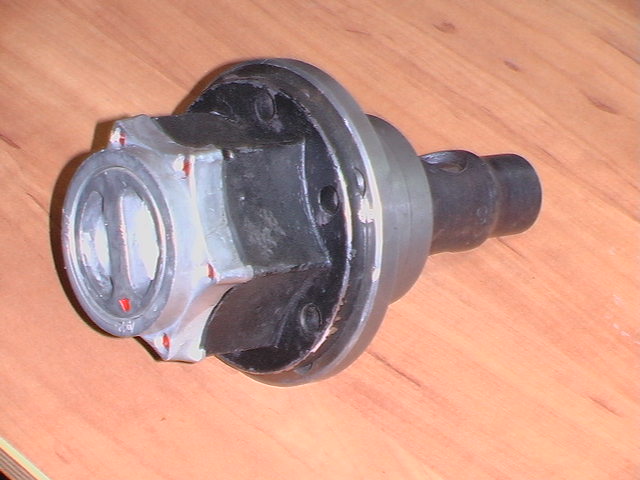

Нет, когда выдернуть оба этих шкворня, то можно катить культиватор просто так. А когда они отпущены, то вот та штукенция, которая сидит на ведущем валу, зацепляется одним усом за шкворень и колеса становятся ведущими. А при повороте работает одно колесо, а второе его догоняет через 1-2 секунды.

Опять рационально простое решение. У вас определённый стиль.

Т.е ведущее-внутреннее,а наружнее-догоняет! Я за ведущее рассматривал наружнее,пеэтому не складывалось

muhuy
Спасибо за фотографии, благодаря им появилась идея как сделать обгонные муфты для своего моторизованного погрузчика. Я сделаю немного по другому, вобщем если получится выложу фотографии.

Если убрать
второй ус, то работа обгонной муфты не изменится, а только появится дополнительный ход при более крутых виражах. У нас умельцы (сам не делал) делают блокировку жигулевского или москвичевского дифференциала заваркой электросваркой от двух до трех зубов на полуосях дифференциала. Эффект тот же что и с поводком. Всем успехов в творчестве.

хорошая тема!!! спасибо всем, кто делиться своими идеями и изобретениями.посмотрел всю тему и решил тоже собирать апилифт.

Можно и так, но иногда простота обгонной муфты предпочтительнее из-за простоты ее изготовления. На малых скоростях пойдет и так.

Всех пчеловодов поздравляю с Новым годом и Рождеством!! Просмотрев всю тему, для себя поставил 3 задачи: 1 - собрать апилифт до выставки пчел из омшаника, 2 - оснастить платформу кран-балкой до кочевки, 3 - над платформой сделать крышу из сотового поликарбоната.

Могучий у тебя агрегат!
А я взял уазовский ХАБ, полуось со шлицами проточил под размер ступицы с подшипником от 2108, законтрил стопорным кольцом и надел пыльник от "Оки" Получилась очень удобная разблокировка для моего мотоблока, но это для работы но огороде. Для погрузчика нужно другое, можно попробовать на полуоси закрепить прямозубую шестерню, а на ступице колеса перекидную "собачку". При повороте достаточно будет чуть-чуть потянуть"на себя", рулём в нужную сторону, одно колесо и "собачка" перещёлкнется на несколько зубьев обеспечивая разблокировку. Для движения задним ходом "собачка" должна быть перекидной.
Gennadiy Это я для тебя по клаве стучал, уж больно поделки твои хороши, может пригодится.
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

Большое спасибо. Руки так и чешутся на все стороны. В голове куча идей, ну времени не хватает катастрофически для их реализации. Давно грозился довести до ума самоходный погрузчик, в этом году точно сделаю, если жена ремонт в доме не затеит

Виталий тоже!
http://www.youtube.com/watch?v=Kr9eAbizLi8...pmid342MXSDxKGJ

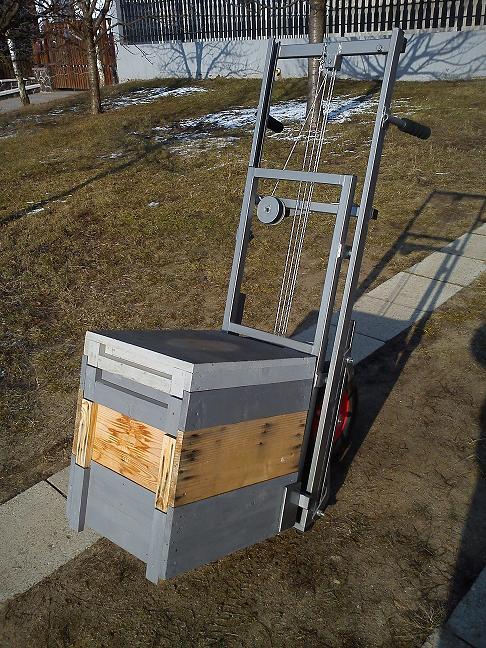

Мой готовый „Апилифт”. Gennadiy,Михаил: Спасибо за помощь.
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

из чего зажимы сделаны? уголок,

[quote=nikberk,Среда, 18 Января 2012, 22:30]
Виталий тоже!
Спасибо за видео! Самое удачное, и никаких фото не надо! С большой благодарностью от пчеловодов!!!


Хотя фото тоже очень пригодились! Планирую в скором времени себе такую тележку смастерить.

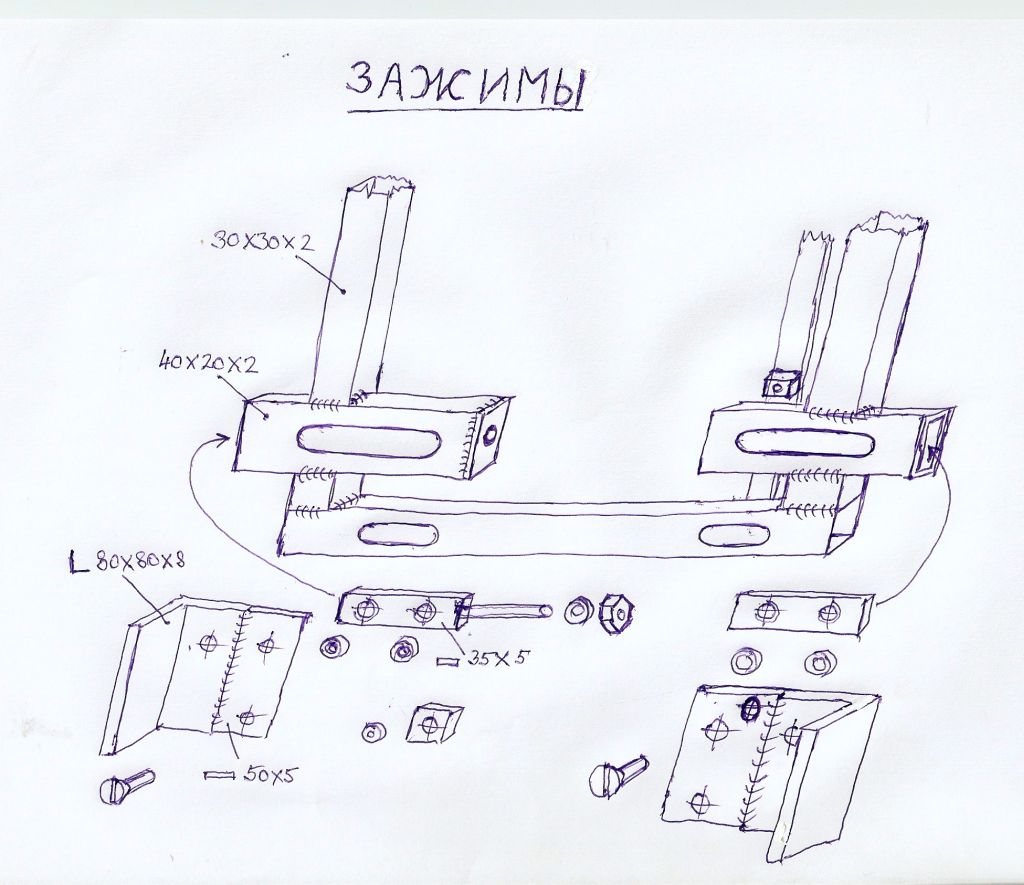

я подготовил зажимы из 80x80x8 мм углового железа + 50x5 мм от плоской стали

Alex1958 Сделал Апилифт,но зажим не с таким диапазоном.Удачное решение.Мой находится в теме "Апилифт своми руками".Буду очень благодарен, если посоветуеш как доработать уже готовое изделие

Прикрепленное изображение: Открыть в новом окне

http://igor-milosavljevic.blogspot.com/p/apilift.html

http://igor-milosavljevic.blogspot.com/p/apilift.html

http://www.youtube.com/watch?v=vJgDt4NL2F8

nikberk
в фильме по вашей ссылке очень заинтересовал регулируемый захват. Кто-нибудь из форумчан реализовал такую конструкцию? Я не совмем понял за счет чего фиксируются выдвижные зажимы. Если кто может прокоментировать будьте добы не сочтите за труд.

Интересный подъемник. Интересно какая скорость подъема, при использовании двигателя стеклоочистителя?

Вода спор здесь!
http://pchelovod.inforu/https://pchelovod.info/index.php?showtopic=48&st=80

Можно посчитать приблизительно . 60 оборотов в минуту . Диаметр барабана допустим 10мм. Вот 30мм за оборот .

3-и пары блоков, примерно 60 см. подъема за минуту. Побыстрее наверно не потянет.

А второй двигатель зачем?

Alex1958 Спасибо уже легче.Сейчас занят изготовлением "ласточкина хвоста". Позже отпишусь.
Уголок 80х80х8 сварен с пластиной t=5мм.Разница в три мм играет роль,если "да" то какую?

радик , спасибо за ссылку.
Для регулирования высоты шасси. Прикрепленное изображение: Открыть в новом окне

Поправлю ссылку http://www.pchelovod.info/index.php?showto...ndpost&p=727954

ВЛАДМИР
спасибо. Теперь все понятно. Ларчик открывался просто. Надо делать.

Судя по фото . Диаметр барабана 30мм . Значит оборот 100мм

http://www.vcelarskeprivesy.eu/vcelyft.php

Используется для подъема шуруповерт. А вот со стеклоочистителем - интересно.

Братья по разуму! Может у кого есть свободный стеклоочиститель, проведите пожалуйста опыты, потянет или нет?

Радик, а может обратиться к создателю? Может прокомментирует свое изобретение?

Я думаю стеклоочиститель потянет без проблем. И катушка длинная видимо чтобы верёвку в один ряд ложить. Но работает видимо на пределе.

У стеклоочистителя червячный редуктор, их КПД низкий,и чем больше нагрузка тем меньше КПД за счёт увеличения трения в редукторе, двигатель тоже слабоват, если заставишь подымать то так медленно что работать будет не интересно, проверено. Всё же шуруповёрт с тормозами, и хорошим крутящим моментом само то что надо.

Хороший захват, изобретателю и оператору, , респект и уважуха, снова порадовали!

nikberk, а кто сделал этот подъемник ?

valday

Если стекоочиститель не потянет .Можно два двигателя поставить поставить

У современных стеклоочистителей типа *ГАЗЕЛЬ- ГАЗ* статор- постоянный магнит и это замечание в принципе верно , но если добыть *саринный* СССР-овский, от старых ГАЗ, где статор двухполюсный,
намотанный проводом то это совсем другое дело!
Смущает что на фото нет проводов подключения эл. дв. ,нет кнопок управления- значит это еще
экспериментальный образец не опробованный в деле, считай пища для рассмотрения проекта!

У меня тоже возникло впечатление, что это не рабочий аппарат. Навряд ли стеклоочистители со слабыми двигателями и редукторами смогут эффективно работать с грузом под сотню кг. Но, как оригинальный проект, как идею, интересно рассмотреть. Например, подвижная каретка шасси интересна - есть ли практическая польза от такой трансформации? И наружные боковые катки - не возникают ли перекосы при подъёме значительного груза?

Тоже об этом думал, нужно посмотреть с ЗИЛ-130, там червячная шестерня должна быть маталлическая.

Для апилифта не годится . Нагрузка на катки боковая - трение будет большое.

Возникают. Когда-то сделал по такой схеме подвижный стол для поперечной резки досок - заедало. Пришлось две пары катков пустить вдоль одного "рельса", а с другого убрать.

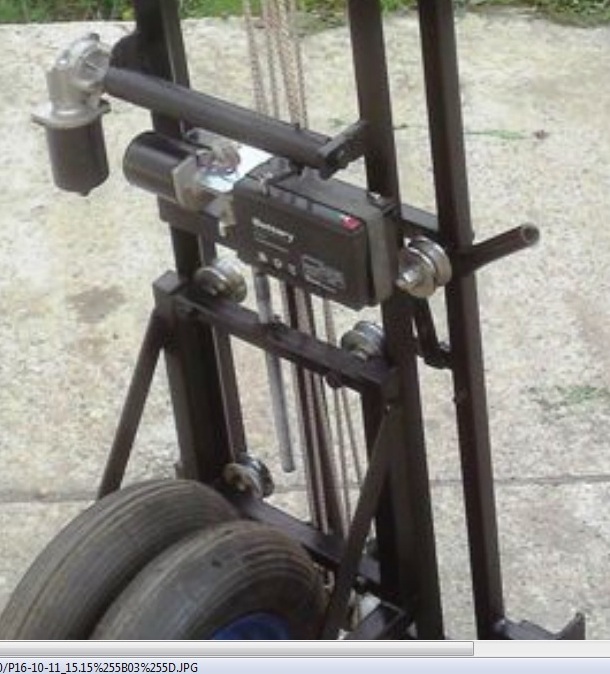

Стеклоочиститель тянет. Мой вес (75 кг) подымает. Alex250 сделал тележку со стеклоочистителем от "десятки" и полиспастом 1х4. Показывал в Пензе на собрании пчеловодов. Спросил его про шестеренку в редукторе. Говорит, что редуктор надежный, только нужно брать от новой "десятки". Скорость подъема примерно 8 см в секунду

Не пойму как устроен этот узел?

Прикрепленное изображение: Открыть в новом окне

По мне, так это труба в трубе, а внутри поставлен ролик и пропущен трос. На наружной трубе закреплена стрела. Она опирается на не большой фланец, с верху фиксируется стопорным кольцом.
