ВЛАДМИР,в конечном варианте будет с колесами?А то выглядит тяжееелым!!

ВЛАДМИР интересный у вас захват для корпусов можно подробней,а стрела поворачивается ?

Молодец! По мне, так внизу крестовинка просится, тогда можно ставить как угодно, спокойно увести в любую сторону и поставить корпус на крышку улья, сзади или сбоку. Как вариант, лебёдку можно и на захвате закрепить: левой рукой приподнял угол стаместкой, правой, - крутнул на подъём, отвёл назад и опустил на столик, и всё "в одно касание"! А, вообще молодец!

А кто бы сомневался Захват по идеям , которые мелькали на фотках в этой теме?
С колёсам симпатичней было бы, но не думаю, что эта конструкция тяжёлая. На мой прикид 25 кг. Или ошибаюсь? Хотя видно , что конструкция разборная.
Как всегда молодец!

Подъёмник из трёх частей. Подставка, стрела с лебёдкой и "кресло-ухват-захват" (назовите как хотите). Подставка самая весомая (из труб 1,25 дюйма), но, как кажется, легче 10 кг. Пока ещё не взвешивал. Стрела легче - она короткая, вставляется в вертикальную трубу подставки. "Ухват" совсем лёгкий, он из тонкостенных трубок.
Переноситься всё это может по отдельности. Но два колеса сзади предусматриваю - может быть понадобятся для "переезда".
Стрела может поворачиваться. Планирую с одной точки работать с тремя ульями. Захват, когда закончу, обьясню. Сложного в нём ничего нет. Ульи у меня с рейками по низу, за рейки и цепляются вилы. Но для товарища хочу сделать, на этом же захвате, "ухватики" для раковин (у него стандартные фальцевые корпуса).
ALEX56, ты как всегда на верном пути. Все эти возможности я продумал. Крестовинка громоздка - на прицепе не развернёшся, тесновато. А вот вставка дополнительных труб-упоров, вполне доступна.
Переносная подставка для "гусака" предназначается мною для работы на прицепе, где для неё собираюсь сделать дополнительные "скобы-зацепки". А для работы с ульями, стоящими над крыльями задних колёс, приварю трубки в арматуру прицепа, в них будет вставляться стрела.

Вварить отрезки труб в платформу и раму - самый простой и надёжный способ для установки быстросьёмной переносной стрелы. Но у меня есть ещё две откидные платформы, на которых такую конструкцию осуществить трудно - рамы платформ облегчённые, металл настила тонкий.

Подставка позволяет переносить этот "кран" в любое нужное место. К примеру, на другой прицеп, или к ульям стоящим на земле, или для подъёма других грузов - запаски, фляги с мёдом...

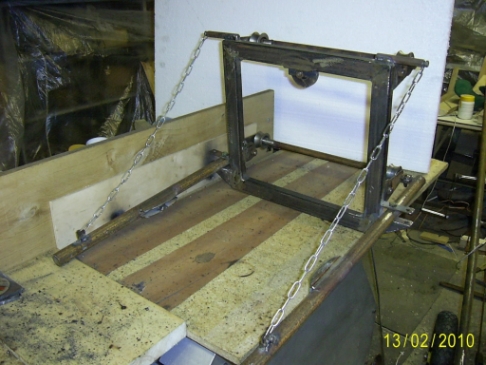

Это испытания на прочность и устойчивость.
Прикрепленное изображение: Открыть в новом окне

Да, спасибо участникам этой темы, информация понемногу накапливается. И работает.

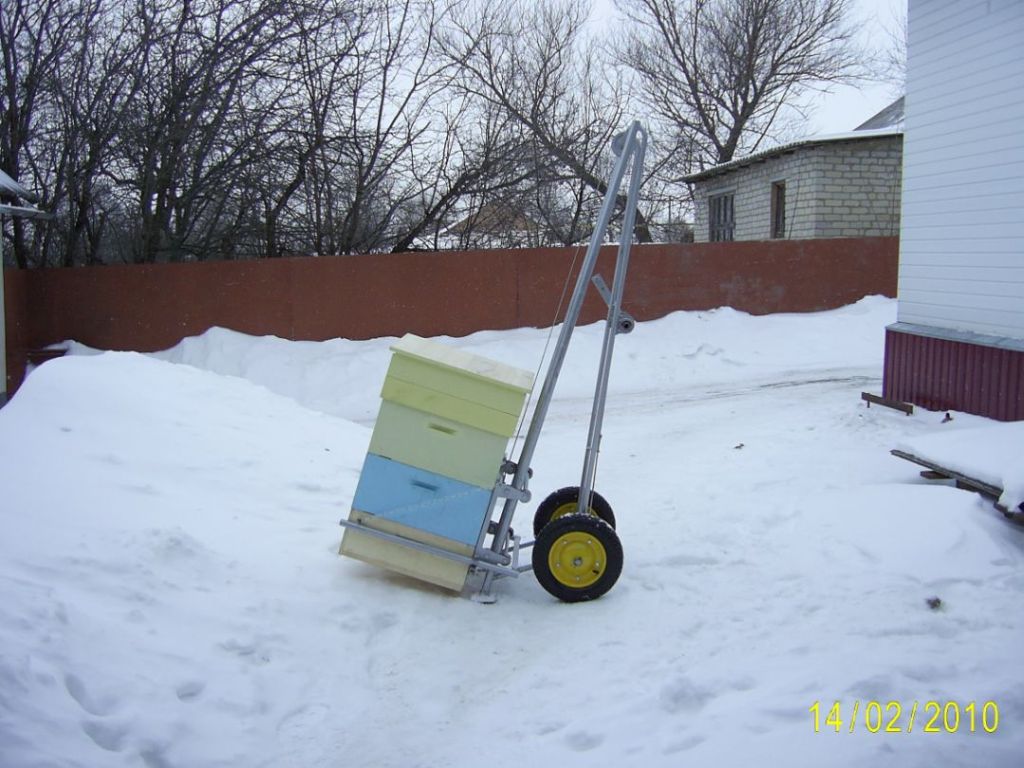

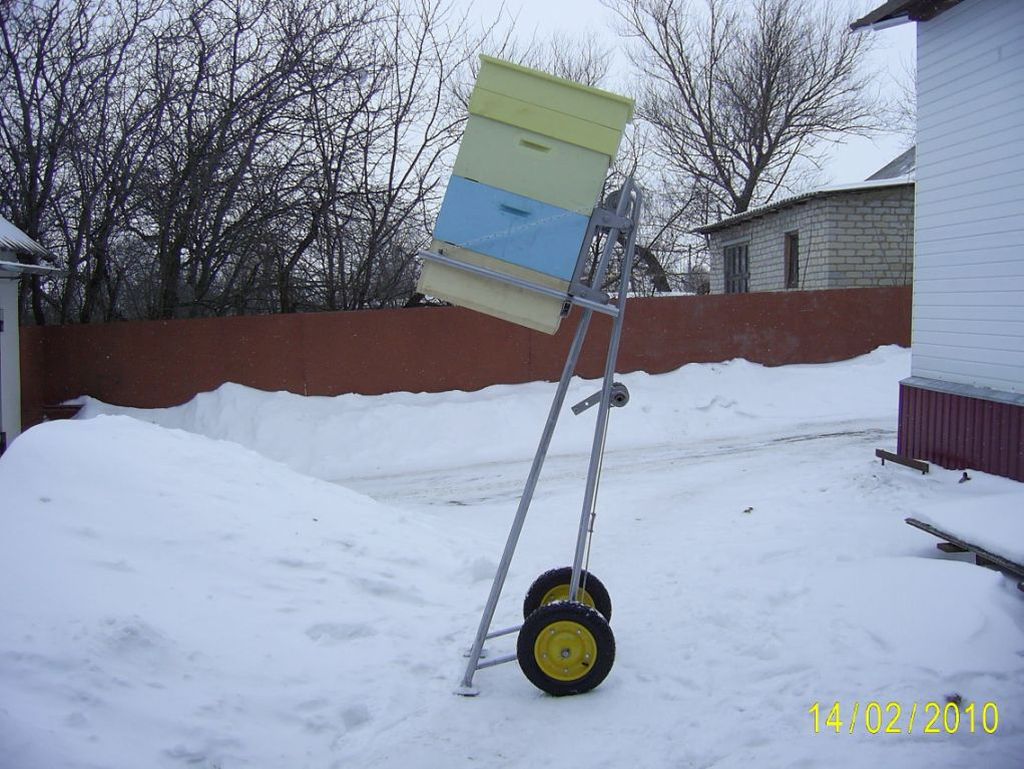

Когда доделает и покрасит будет так выглядеть
Прикрепленное изображение: Открыть в новом окне

Не Duboor , у Владмира будет универсальней и язящней конструкция. Да и подешевле
Вместо съёмной подставки можно сделать и колёсный вариант , независимые вариации. Хотя нужен ли он будет Владмиру? Время покажет.

Всем привет!
Я тоже хотел попробовать кочевать, кто может подсказать с чего лучше начать и как правильно расставлять ульи и что для этого нужно?

Есть тема, в которой разговаривают о "начале", почитай, например, здесь: http://www.pchelovod.info/https://pchelovod.info/index.php?showtopic=13753

Прокатился уже на готовом!
Прикрепленное изображение: Открыть в новом окне

Везуха! itan, рассажи, пожалуйста, подробнее о конструкции - ролики, захваты, стопор, труба, колёса, вес...
Молодцы ребята!

Присоединяюсь! Молодцы!!! Сделайте фото каретки крупным планом.

Рассказывать будет Сидоров Игорек,у меня своя конструкция еще в проекте,с завтрашнего дня начинаю,когда сделаю,как и обещал поделюсь. А Игорь подготовил фотки и чертежи,видно не успел загрузить,пошел на городскую площадь,сегодня же праздник,там столб с подарками поставили,наверное залазит .
Всех с праздником!

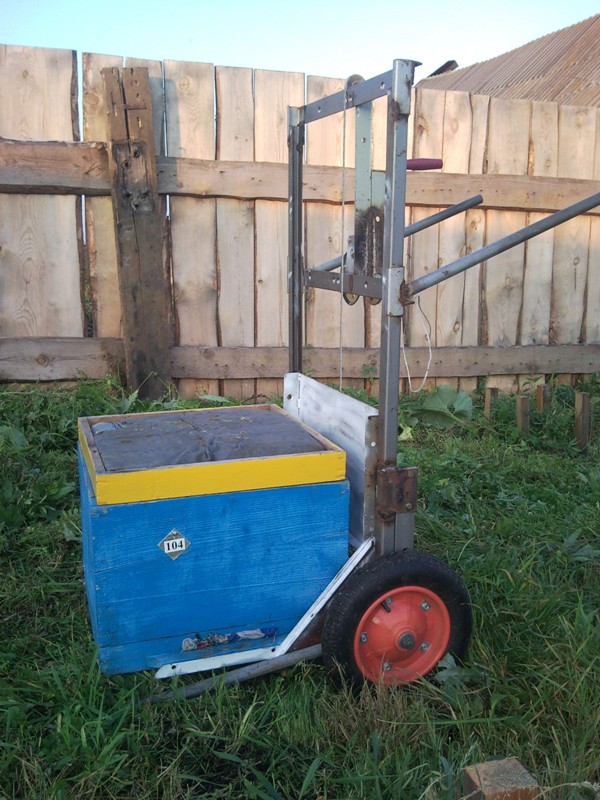

Тележка с подъемником для погрузки и разгрузки ульев, для поставки вторых корпусов, снятия и перемещения медовых корпусов. Имеет съемные упоры.

Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

Подъемник готов. Выкладываю как и обещал фото покрашенного образца, а то некоторые некрашенный смотреть категорически отказывались. Вес самой каретки 11,5 кг, всего подъемника 37 кг. Рукоятки для транспортировки пока не приваривал, до конца не определился с конструкцией. Подожду отзывов, может кто предложит варианты.
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

снятие медовых корпусов
Прикрепленное изображение: Открыть в новом окне

Остальные фото выложу, как только заберу у Itan а, в моем фотоаппарате сели батарейки и далее фотографировал он. думаю, что это может быть сегодня - завтра. Готов ответить на вопросы если таковые будут. И жду предложения по поводу конструкции рукояток для транспортировки.
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

Захваты переставляются с помощью двух пальцев на 3 фото для подъема корпусов размером 520х520 мм Дадан, или Рутовские 450х520 мм с боку как удобнее работать. Угол наклона подъемника расчитан для устойчивого положения при грузе в 120 кг и максимальной высоте подъема от уровня пола на высоту 1500 мм. На фото №14 видно положение зацепа троса за основание подъемника (в этом случае полиспаст работает как 1:2). При зацепе троса за саму каретку передаточное число полиспаста 1:3. При использовании весов и зацепе троса за саму каретку только через один верхний левый блок (фото 14) возможно взвешивание улья с учетом веса самой каретки. Фото будут позже. Вообще конструкция получилась вроде удачная и самое главное не тяжелая. Изготавливал все своими руками (токарные, фрезерные и сварочные работы) 4 недели по вечерам (при посещении основного места работы с 8 до 17 часов). О чертежах прошу писать в личку.

Сидоров Игорь отличная работа и фотографии первокласные многии вопросы сами отпадают,какай деаметр трубы у вас на раме?

Trudogolik отличный подьемник можно по подробней про захват для корпусов.

Наружный диаметр 32 мм стенка 3 мм, сталь 20 цельнотянутая

Игорь, как переставляются захваты, понятно. А вот, как они вставляются в раковины? Или вилы имеют люфт? Казалось бы, вилы можно сводить-разводить, воздействуя на их задние концы, но там только болты.
Спасибо за фотоинформацию.

Trudogolik, хорошая тележка. По-проще, но явно практичная. Мы ранее её уже смотрели.
Но хотелось бы узнать о ней подробнее. Вот и Vyzpchelovod78 тоже интересуется.



itan , ждём!

Конструкция гармоничная и сделана с душой, Молодцы хлопцы! Захват посмотри в этой теме сделан подъёмник из домкрата ( мужик тоже сидит на улье ) там есть идеи для улучшения вашей конструкции. У вас корпуса такие, что вы можете и другой вариант захвата применять , упорная дуга зажимающая переднюю стенку. Тоже в этой теме показана ( без колёс, похожа на стремянку)
А вообще ваша конструкция перспективна возможными переделками захвата, самая трудоёмкая работа сделана, а захват - перспектива для творчества и вариаций.
А нужны ли они ручки? за раму свободно можно браться, за задние дуги, для "дальней перевозки" сильнее наклонять и за верхние дуги. Вообще трудно советовать по рисунку, свою буду иметь, расскажу как удобней. Молодцы, дерзайте дальше!

Элементарно. Пост #470, второе фото, планка с двумя штифтами (вставляется в заднюю часть захватов). Вынимается планка, захваты разводятся в стороны, надвигаем подъемник на корпус, сводим захваты и вставляем планку. Люфта в захватах никакого нет, но есть подвижность захватов в зафиксированном положении планкой, что компенсирует неточность надвигания подъемника на корпус в достаточном пределе примерно 2-3 см.

Совершенно верно. На подвижную каретку можно навесить все что угодно. Например "лыжи" как у штатоного погрузчика (будет брать ульи под дно), зазват для фляги (с медом разумеется), площадку (для подъема и перевозки скажем ящиков), туже рамку для захвата улья с переди и т.д.

Я так и подумал. Но для такой, тщательно сделанной, точёно-отфрезерованной машины - решение зажима очень простенькое. Хотелось бы одним движением... Что-нибудь винтовое-рычажное...

В этом и все дело. Зачем все усложнять? Для того чтобы крутить или зажимать нужно место и время, а здесь все бысто и технологично. Даже не надо ничего настравивать, чтобы брать корпуса размером как 450 так и 520 (ЧИСТО МОЕ ЛИЧНОЕ УБЕЖДЕНИЕ!).

всё ясно, значить ты такое техническое решение принял
Обосновано, не спорим. Тогда простенькие вопросы по характеристикам подъёмника.
1) Длина рычага ручки лебёдки.
2) Диаметр барабана
3) на какую высоту поднимается каретка за , скажем 10 оборотов ручки рычага лебёдки.
4. На рычаге какое усилие при подъёме скажем 60 кг, Веса друга и тд


Уже видели, но вопросов не было, смотрел подобные лебёдки на рынках, цена кусается, да и оказалось, что их два типа, с разными передаточными числами. Решил делать самодельную лебёдку, уже выточил все валики, проточил шестерню, но нужно определится с диаметром барабана лебёдки. Так что вопросы у меня такой же как к Игорю по характеристикам подъёмника.
1) Длина рычага ручки лебёдки.
2) Диаметр барабана
3) на какую высоту поднимается каретка за , скажем 10 оборотов ручки рычага лебёдки.
4. Если поднимаешь полномёдные два дадана, какое приходится прикладывать усилие к рычагу?
Вы с Игорем оказались своего рода пионерами, поделитесь пожалуйста информацией, тем, кто за вами будет легче ... Заранее благодарен обоим пионерам!

Длина ручки 200 мм (150 мм), диаметр барабана 50,5 мм, на полиспасте меняется передаточное число 3:1, 2:1, 1:1. При 3:1 ведро с болтами весом 40 кг, меня (вес 93 кг) ну и саму каретку (11,5 кг) ИТОГО 144,5 кг супруга поднимает без каких-либо усилий (хрупкая женщина). Подъем каретки на высоту 1500 мм при передаточном числе полиспаста 3:1 - 25,5 оборотов, 2:1 - 17, 1:1 - 8,5.

Добавляю последние фото. Таким образом возможно взвешивать ульи с учетом веса каретки (полиспаст в этом случае не работает и усилие на рукоятку возрастает). Пробовал какое усилие можно развить на рукоятке с плечом 200 мм и диаметре барабана 50,5 мм, получилось 90 кг (показывали весы). Это к слову для конструкторов. Кстати при расположении подъемника строго вертикально весы показывают вес самой каретки без искажений типа на трение и т.д., что есть ГУД! ВСЕМ Успехов в нашем нелегком труде.[B][SIZE=7][COLOR=blue]
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

Сидоров_Игорь
С большим удовольствием смотрел снимки. Молодцы ребята . Хотя на мой взгляд есть недостаток. Центр тяжести высоко. Нужна ли такая высота подъёма. Катать ульи можно по ровному. Если колесо попадёт в ямку или косогор , тележка запрокинется. Поэтому ручки шире колёс должны быть. Я бы добавил 3е колесо . Чтобы разгрузить руки при транспортировке. И ещё не нравится . Захват опускается под собственным весом. Трос может вылетать из роликов. А в общем отличное изделие.

Спасибо от конструкторов.
Очень жду инфу от ТРУДОГОЛИКА. Хочется сравнить с заводской лебёдочкой.

Сидоров Игорь спосибо за информацию ,мне конструкция ваша понравилась ,подскажите кокая высота рамы у погрузчика?

Время на изготовление лебедки самому не было, поэтому купил за 1250руб. в магазине и поставил.
Захват выполнен из листового железа 5мм

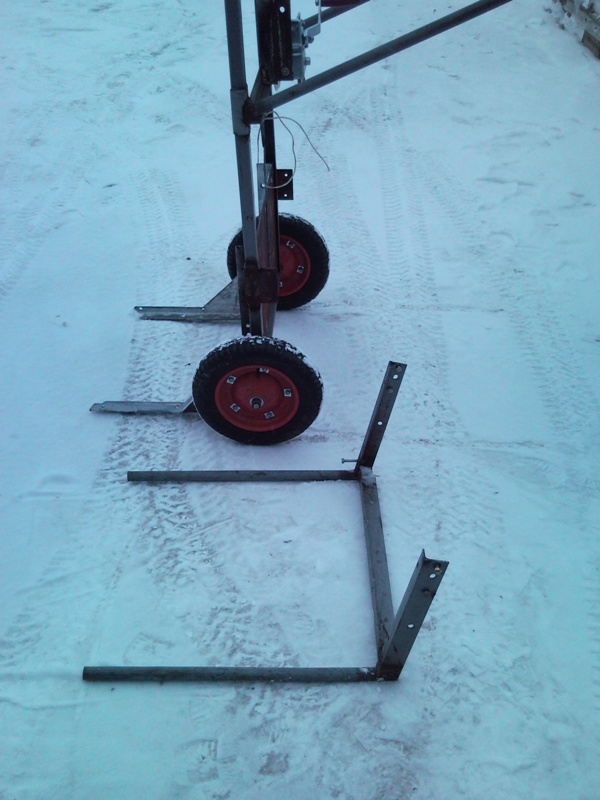

Упорные лапки съёмные, пользуюсь ими когда работаю на точке с семьями. При погрузки и разгрузки ульев для переезда на другой точок упорные лапки снимаю. (Лапки крепятся на шести болтах)

Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

Игорь замечательная конструкция хорошие характеристики ябы купил неплонируети массовый выпуск ?

Trudogolik
А твоя тележка тоже очень функциональная и эргономика у неё хорошая! К захвату есть претензии и каретку нужно бы на роликах. Подобная лебёдка у меня есть, и я больше склоняюсь к твоей конструкции. А вот каретка у Игоря, вне конкуренции!

А у меня к захвату нет претензий - не пробовал таким работать. И каретку с такимм ползунами, тоже интересно испытать. Не клинит при опускании?
В целом конструкция экономичная. Какой вес поднимали, и сколько сама весит?

На роликах конечно хорошо но здесь принцип ползуна выполняют две трубы что намного проще, и не нужно точить ролики. Проблема в том что не каждый сможет найти П-образный швеллер из 1,5мм металла под раму подъемника которая служит направляющими для ползунов подемника

Trudogolik , спасибо за доходчивые фото, две конструкции посмотрел и теперь можно своё ваять. Взять с твоей части ходовую, а от Игоря каретку, ну а захваты под свои корпуса творить надо.
Trudogolik прочти пожалуйста пост 479 , подскажи характеристики твоей лебёдки

Вес тележки примерно 25кг (весов нет вешать), поднимает свободно два 12рамочных (435*300) медовых корпуса.

Это можно и коробчатый профиль разрезать отрезным диском на циркулярке.

По моему выход есть. В качестве швеллера (направляющей) Itan для своего подъемника хочет использовать прямоугольную трубу 25х40 или 25х25 с прорезанной одной полкой. Внутри будут ролики на подшипниках или нет не знаю, но надеюсь что скоро узнаем. Я ему на все изготовление отпустил 3 недели. Будем ждать результатов.

А чем у Игоря ходовая плоха? На мой взгляд, заднее расположение колёс имеет свои плюсы для развесовки.
И наоборот - чем каретка Trudogolikа не устраивает? Я бы назвал её гильотиной. Она не требует в изготовлении токарных работ, довольно жёсткая, особенно в поперечных перекосах.
Но главное достоинство гильотины - не нужно паралельное дублирование рамы. Укосины для ходовой, ручки, лебёдка - всё может крепиться к направляющим.

VVG, извини, что я такой вредный.

Да! Для установки ульев на стеллажи в омшаннике. Высота стеллажей 1400 мм.

При весе самой каретки с захватами 11,5 кг трос всегда находится в натянутом положении. Ну а вообще в таких случаях устанавливают предохранительные скобы для предотвращения слета троса. Я такой необходимости пока не вижу, хотя дело плевое

Правильно Игорь, нечего ему расслабляться! Понравилось на чужом кататься. Народ ждёт.


Я, когда делал свой первый подъёмник, П-образный профиль сварил из двух уголков 20+20мм. Работает без претензий.

У каждого своё техн решение. Мне импонирует шасси Trudogolikа , потому, что я так сам задумал ранее, так как мои улья стоят под деревьями. Каретка Игоря легче и на ходу должна быть гарантировано работоспособной. Вот та вот - глянул на фото - нравится. Глянул на другое фото- тоже работоспособно, но первая... я же о такой мечтал...
Нравится ли по высоте у Игоря?... так он чётко обосновал цель своего проекта.
Хоть ты , ВЛАДМИР, гордо называешь себя вредным, но сформулировать чётко оснвную идею словами можешь грамотно!

Вот именно, плёвое, обе конструкции чётко работоспособные и критиковать ради критики...
Так что Itan ждём твоей конструкции, не обращай внимания на наши "шебуршания", это от зависти ...

Господа конструктора-пчеловоды.задачу понял,можно сказать приступил.материал весь основной собрал. Постараюсь в своем образце обойтись меньшим объемом токарных работ так, как своего станка нет.токарю заказывать детали всеравно платить придется. Затраты в конце подсчитаю,думаю должно выйти не дороже трех банок меда,правда 1,5 банки уже ушло на колеса и лебедку,а оставшиеся полторы на метал и сигареты для перекуров с Сидоровым.

Длинна ручки-200мм
Барабан-D60мм
При пяти оборотах ручки лебедки захват поднимается на 280мм.
Шестерни на лебёдки: 10зуб. и 41зуб.
Также нужно учесть толщину троса 5мм и намотано 3ряда на барабане

Спасибо, Trudogolik. Очень воворемя. Подведём сравнительные итоги.
Trudogolik. передаточное отношение 1:4, Барабан 60
Сидоров Игорь. Передаточное отношение 1 : 3 , барабан 50
Владмир . Передаточное отношение 1 : 10 , барабан 50
Я уже выточил валы под шестерню с передаточным отношением 1 : 9, барабан планировал 61 мм, завтра собирался варить фланец для барабана и нести токарю, но решил увеличить барабан до 90 - 100 мм. Тогда будет лебёдка близкая как у Trudogolikа. Время ешё есть. Поэтому интересуюсь, Trudogolik. и Игорь на 120 кг ваша лебёдка на подъём двадцати раз на руку нагрузку ощутимую даёт? Или рекомендуете помедленнее сделать?

Сидоров_Игорь
Trudogolik
Тележки класс
у меня есть садовая тележка Калибр 150кг колеса 33см, у нее слабая резина за пару
лет несколько проколов, острые сучки прокалывают, покрышки тонкие появляются
грыжи
http://www.kalibrcompany.ru/cgi-bin/kat.cgi?c=1&r=64&n=7

На кочевку запаска необходима. Литые слишком тежелые

Не могу понять, почему все использую в подъёмниках трос ? Намного проще
использовать ленту ( у меня ремень безопасности ).Он не закручивается и
не надо заботится об укладке виток к витку.
