Воспользуйтесь поиском, фотографий много выкладывал. Если нужно сфотографировать что-то конкретное, то в следующие выходные постараюсь сделать.

Я ещё до конца не понял: что-то нравится, а что-то - нет. Но я не кочую, поэтому часть преимуществ павильона просто пока не ощущаю. Прополис особых проблем за три сезона не создал, ни одной кассеты не поломалось, хотя пришлось заменить несколько саморезов на более длинные (это те, за которые выдёргиваются кассеты).
Увеличил бы зазор между кассетами (сейчас 7 мм), а то с трудом вставляются диафрагмы с решетками и иногда попадаются нестандартные рамки, которые склеивают.
И доделал бы павильон до конца перед заселением. А то так и не сделал дверки на стояки и подогрев - всё руки не доходят.

Да, зубами не удобно. Даже без прополиса.

если можно сфотографируй касеты б/у и стояк б/у на предмет прополюсования

Сразу скажу, что прополиса там будет только узенькая полосочка в 1-2 мм вдоль направляющих. Ну, ещё по 4 маленьких пятнышка там, где упоры кассеты (чтобы пчёлы не давились при задвигании) касаются стенки. Вообще, если нужен прополис, то кассетный павильон - не самый лучший вариант. Правда, могу сказать это только о карнике.

Добр.времени суток, Берендей. Если помните, был у Вас в гостях прошлой зимой. Начинаю строить только сейчас - созрел. Хочу поднять два за зиму. Вроде всё ясно - слишком долго обдумывал и просчитывал, но в процессе вопросы наверное появятся, зимой на форуме живее будет.

Касетник-вещь стоящея.если соблюдал зазоры все легко вынимается.А весной развитие супер.Да и зимовник хороший.

Думаю, что у тебя все получится. Удачи.

при таком раскладе лучше самому кассетник не строить если нанять столяра . то это будет стоить . и при отсутствии чертежей сможет ли столяр не пчеловод сваять то о чём вы мечтаете ?лучше купите готовый или стройте с ульями павильон (не надо ловить мм) на форуме Пчеломор .например .в таких павильонах водит и вроде нежалуется

у него в один ярус при размерах павилиона 1,8м*3м(размер прицепа) влезет примерно 12 уликов, а если так http://medovik.narod.ru/Dokprizep2.htm тогда в 3 раза больше и удобней работать на зиму выносить в зимовник не надо. Хотя я в принципе если не передумаю больше чем на 18-20 делать не буду. Тока хочется на холодный занос. По реализации одну касету сделаю далее отдать на штамповку столяру, каркас без вопросов сварщик 3-4 дня работы т.е. на 2013 год будет действующий агрегат лишь бы пчёлы были. По погрузке как у берендея на телескопических подьёмниках.

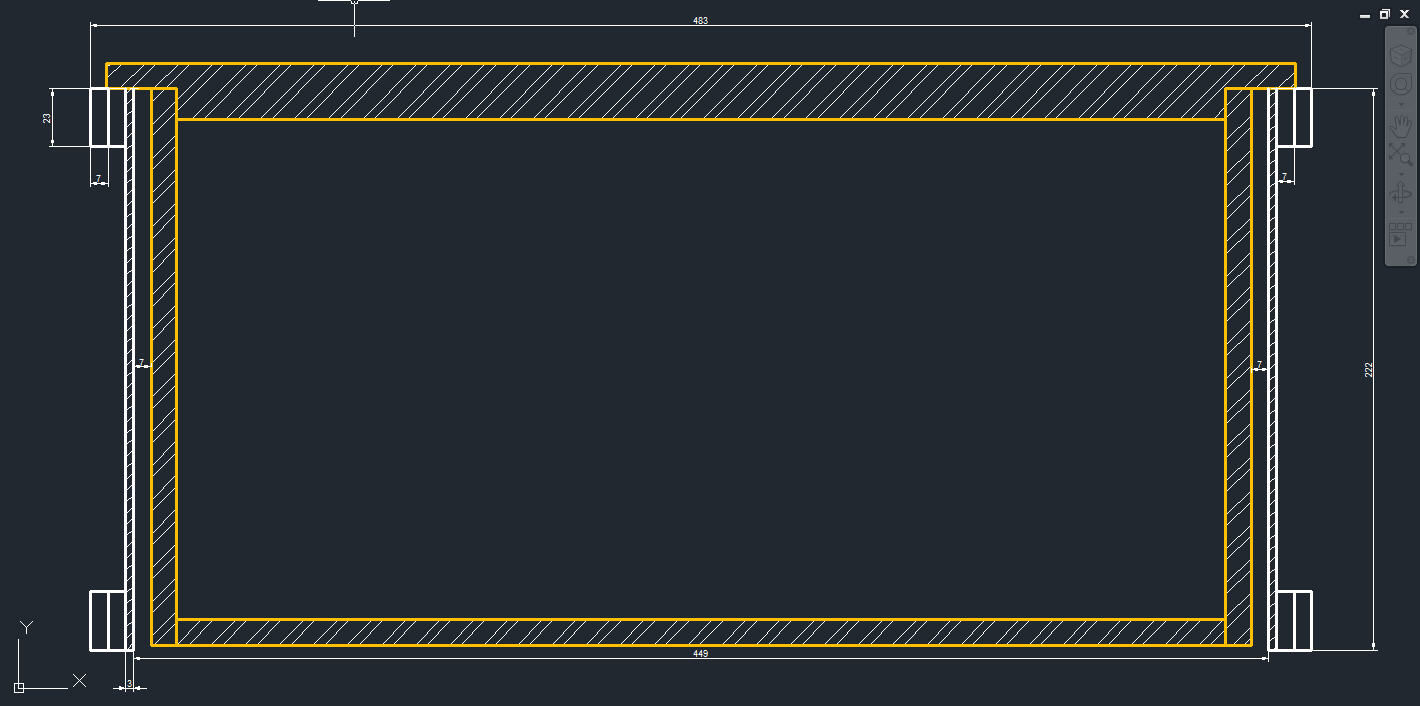

Всем привет! Нарисовал кассету, да простит меня Андрей (Берендей) Покритикуйте

Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

Не все влезло. Вот еще.
Прикрепленное изображение: Открыть в новом окне

Критика - дело хорошее
1. Размеры по длинне кассеты?????? - рамка может провалиться (если у вас рамка стандартная).
2. Ширина????? Вы собираетесь собирать прополис с рамок? Считайте.
3. Учтите допуски на обработку


И не забудьте, что все работы нужно производить ОБЯЗАТЕЛЬНО из сухого и желательно строганного материала.

Благодарю . Переделаем

[QUOTE]Можно ссылочку или ппоподробнее

БИБОП, про рамки без плечиков поподробнее, пожалуйста

Кто зимует с внутренней вентиляцией? Т.е.летки закрыты, а в коридор проделаны вент. отверстия. Как проходит?

. Размеры по длинне кассеты?????? - рамка может провалиться (если у вас рамка стандартная).
2. Ширина????? Вы собираетесь собирать прополис с рамок? Считайте.
3. Учтите допуски на обработку
Андрей а можно так ..........
Вот ширина должна быть столько а длинна столько .?

Какой сэндвич лучше применить для павильона

а) для пола
1. Доска 40мм-пенопласт(40мм)-фанера
2. Фанера OSB 22мм - пенопласт(40мм) - фанера OSB 10мм
3. Предложите ваши варианты.

б) для боковых стенок
1. Фанера OSB 10мм - пенопласт(40мм) - фанера OSB 10мм
2. Предложите ваши варианты.

в) крыша
1. Фанера OSB 10мм - пенопласт(40мм) - фанера OSB 10мм - Жесть
2. Предложите ваши варианты.

Ваше отношение к такому материалу как фанера OSB в пчеловодстве
http://www.fanera.by/index.php/osbinminsk

Можно подробней?Пожалуста!

Тоже очень интересно!

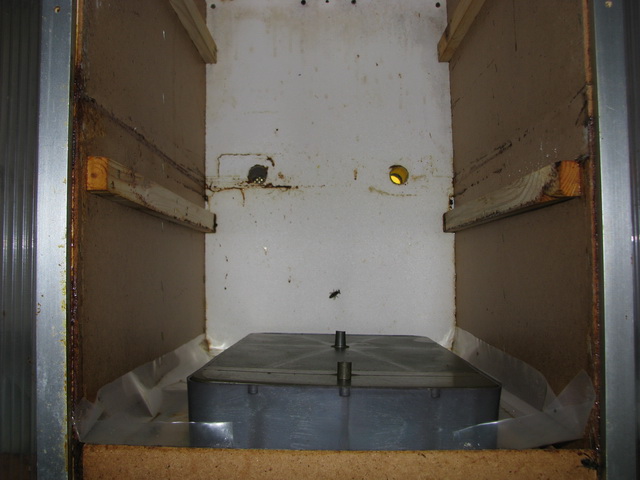

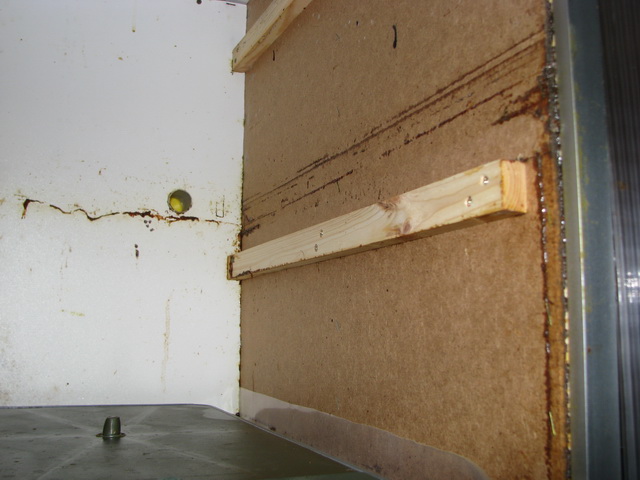

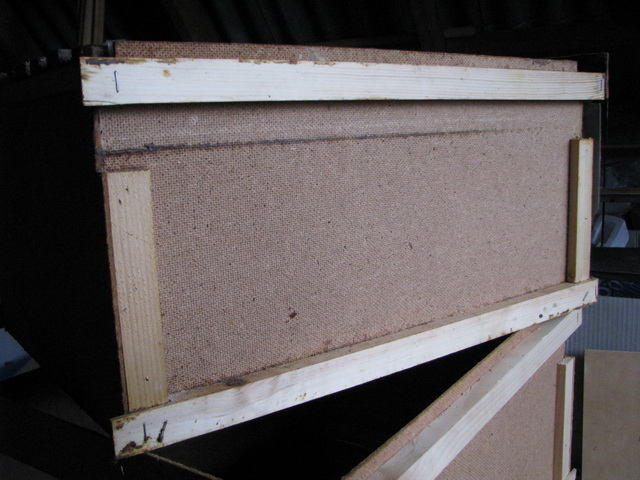

Вот что наделали за три лета и две зимы. В стояке сняты отсеки, где зимовала верхняя кассета, поэтому прополис и там, где была крышка с утеплителем.
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

Прочитав все что касается строительства касетных павельонов твердо решил ,,Надо строить,,.Но как наверное во всех, возникают вопросы. На данный момент содержу пчел в альпийских ульях,но решил перейти на другие рамки (Рута),чтобы больще вошло семей в павельон. На корпусах алипийцев устроены постоянные разделители. Это очень удобно, при осмотре гнезда вытаскиваю любую рамку с открытым расплодом, если мало одной то еще одну и в период роения заглянуть с низу на наличие маточников-вот и весь осмотр. Наличие разделителей на рамках делает необходимым переберать все рамки начиная с крайней. У кого какое мнение по использованию разделителей на касетах?? Дважды перевозил-пчела не давится.

Bikanin, спасибо огромное , а внутренние размеры кассеты и расстояние межу рамками по вертикали не подскажешь?

А почему их тогда войдёт больше?

Между рамками по вертикали у меня 7 мм, но надо больше делать (IMHO):
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

Большое спасибо . Посмотрим ещё сосотояние павильона Берендея.
По технологии сборки касетты вначале я так понимаю боковые стенки, затем перед и зад, делели ли вы кондуктор для сборки боковых поверхностей или каждую ручками. Какое растояние между стенками шкафа.

Собирал отдельно все стенки 80-ти кассет, потом соединял их с использованием диагонального кондуктора. Между внутренними поверхностями перегородок 341 мм:
Прикрепленное изображение: Открыть в новом окне

Bikanin
У тебя стояк на сколько кассет? У берендея на 9, т.е. одна семья на 5, вторая на 4 кассеты по 8 рутовских рамок, хватает ли этого обьема при бурном взятке от 6 до 10 кг в день?

У меня павильон на 10 стояков по 8 кассет с 8 рамками Рута. Такого бурного взятка у меня пока ни разу не было, поскольку кругом только лес с полянками, болотами и небольшими вырубками. Зимуют 10 семей, которые в конце мая делю пополам по вертикали. Потом объединяю в конце июня - начале июля. Слабые семьи не делю, а сажаю под них шатущие рои со сменой маток.

Большое спасибо за быстрые ответы, легше работать основываясь уже на наработки других, не натыкаясь на ошибки.

А болячек не страшно подхватить это ж моментально весь павильон, я на отдельный точок рои. . Дык и проблеммы с пчёлами увеличится не проблемма, матка в мае + 1рамка пчёл с расплодом на выходе = осенью хорошая семья. Хочу занятся пакетами как вы думаете реально зимовка в одном стояке 4 и более отводков силой 6 улочек дадана или будет сильный перелёт или может быть другие проблеммы. Я просчитываю наиболее экономически выгодный вариант зимовки без постройки n-го количества ульёв т.е. у вас если возможно получится 10*4=40шт с наименшими затрататми на корма в зиму. Да и по весне все хвосты в один соеденить не проблемма.

OSB материал неплохой, но вес!!! да и цена наверное не маленькая... У меня знакомый пчеловод пару дней назад ездил в Тольяти, посмотрел производство изделий из полеуретана, думает как вариант для постройки стен павильона. В принципе, не особо дорого, крепко, тепло. Но как пчёлы отнесутся - неизвестно. Всё-таки дерево есть дерево.. а это химия.

да и цена наверное не маленькая...
Как бы цена для меня не сильно на первом месте главное чтоб крепко было, Bikanin я вижу применил даже метал сам об этом думал, у нас вроде не сильно дорого от 5$ за метр квадратный (9мм толщина) до 11$ за метр квадратный (22мм толщина), меня этот материал привлекает по устойчивости к воде с него у нас делают опалубку для фундамента а там - бетон

В режиме выходного дня пока не получается обеспечиться к нужному сроку своими матками, а матководы в этом году подвели, задержав поставку на 2 недели. Получился бардак со свищевыми матками, хорошо ещё что не роились в этом году. Поэтому приходится и ИО осваивать и с зимовкой резервных маток экспериментировать.

Только стальной уголок по низу и алюминиевый швеллер по торцам перегородок. Но сначала была мысль обшивать снаружи оцинкованным железом или алюминием.

Думаю, реально по отводку в каждой кассете, если сделать по летку на каждом ярусе. Но я бы сначала попробовал через один, т.е. в моём случае 4 семьи в стояке. И подогрев не плохо бы, чтобы ниже 0 не опускалась температура.

Я думаю, что рой в роевую пору - самый безопасный способ.
И много попадалось больных?

Я боюсь если в касетном павильоне будут идти в зиму один над другим то за счёт подогрева верхних нижними они раньше срока зачервят и получится бяка. Вы правилино заметили что лучше через одну касету тогда выходит 4 шт на стояк.



Я их сразу продаю по дешёвке предупреждая что это рой и за последствия не ручаюсь пока ногами не били . Так хочу занятся пакетами репутация дороже одного роя . Да и было их немного - 3шт.

Семей с рамками Рута в павельон войдет больше чем с рамками альпийца потому что высота альпийцев 6 ато и больше корпусов т е одна семья на стояк. Правда я в этом году в качестве эксперемента две семьи содержал в 12-ти рамочных корпусах на теплый занос. Будтобы не плохо но не понравилось. И еще большой минус альпийцев - уж очень нестендартные, для нашей местности, рамки.

Об устройстве касетного павильона столько всего сказано пересказано, но еще находятся кадры типа меня.Так вот разьясните пожалуйста , если растояние между рамками по вертикали 9 мм а ести между касетами вставить разделительную решетку то пчелы ее должны приклеить. А как в жизни? И еще как лучше, Вставлять решетку в пазы или ложить ее на рамки?

Я на рамки кладу, а у Берендея пазы в стенках стояка предусмотрены. У меня решетки вставлены в рамку из ДВП. Пчёлы, естественно, её приклеивают к рамкам нижней кассеты, а из-за того, что расстояние у меня всего 7 мм, то и к рамкам верхней кассеты. Поэтому вытаскивать кассеты с решеткой несколько сложнее, чем остальные.

Прикрепленное изображение: Открыть в новом окне

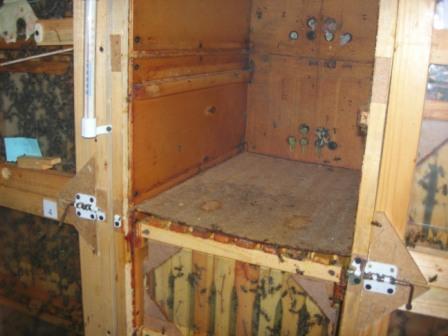

Вот фотография стояка павильона (срок эксплуатации 5 сезонов).

Спасибо .
Уже вроде появилась больше уверенность в выбранном вам пути. Але пакуль сам не зраблю не паверу .
Вижу как и у Bikanin есть слабое прополюсование вдоль направляющих но впринципе оно не должно сильно мешать. Есть прополюсование дверек - оно сильно не мешает?

Надо только не тянуть сразу кассету на себя, а сначала оторвать от направляющих немного приподняв. Если сил для этого не хватает (в кассете полномёдные рамки), использую рычаг (в частности, гвоздодёр), упирая его поочередно в нижние направляющие.

берендей
у вас кассеты такие как у Bikanin (или у него как у вас), я имею в иду размеры

Я делал по примеру Берендея, но не зная его точных размеров и несколько иначе сделал торцевые стенки (они у меня сплошные).

Bikanin
я не просто так спросил, на сколько я понял на рисунке. у тебя расстояние между кассетой и стенкой стояка 2мм, может поэтому ее прполюсуют.

Если вы имеете в виду расстояние между направляющей кассеты и стенкой стояка (или между направляющей перегородки и стенкой кассеты), то там по 1 мм с каждой стороны. Естественно, эти 2 мм в прцессе эксплуатации могут оказаться и с одной стороны, а также к ним могут добавиться погрешности изготовления и результаты деформаций.

на сколько я понял берендей
гвоздодером не пользуется.
может он просвятит нас по этим размерам и прокоментирует твой рисунок, что там не так.

Но у него специальный манипулятор, как я понял. Гвоздодёр - это от бедности.

Дима, не пугай людей гвоздодерами!!! Зачем тебе нужен этот ужасный инструмент!
Зайди в !ПчеловодИнфо", там есть более приемлемые и адаптированные инструменты для пчеловодов...

"Стамеска с приспособлением для выдергивания маленьких гвоздиков (желтое покрытие)

В наличии: да

Номер продукта: 460
средняя цена по России: 330.00руб.
наша цена: 115.00руб.
Вы экономите: 215.00руб. (66%)
Длина: 250 мм
Ширина: 40 мм

Стамеска с приспособлением для выдергивания маленьких гвоздиков - удобная практичная надежная конструкция стамески пасечной.
[Подробнее о товаре...]

подробнее... Стамеска с приспособлением для подъема запропо- люсованных плечиков рамок

В наличии: да

Номер продукта: 461
средняя цена по России: 260.00руб.
наша цена: 140.00руб.
Вы экономите: 120.00руб. (47%)
Длина: 280 мм
Ширина: 40 мм

Стамеска с приспособлением для подъема запрополюсованных плечиков рамок - удобная практичная надежная конструкция стамески пасечной.
[Подробнее о товаре...] "
И цена приемлемая.



И манипулятор сделан ну никак не для выдергивани кассет, а для облегчения труда пчеловода для передвижения кассет с медом.

Немного не понял торец полностью закрыт или есть небольшой проход ?

Полностью. Проходы только между плечиками рамок. В двух кассетах прорезал для эксперимента щелевые летки, но пчёлы их залепили прополисом.

У меня вопрос для "Берендея". Почему в первом павельоне касеты были с разделителями в виде гвоздей без шляпок, а последующие без? Дело только в трудоемкости или еще в чем то?

Андрей Берендей а какой у вас все таки зазор , ОТ боковой планки до стенки кассеты ?.Пересмотрел все фильмы и фото не могу понять а схему в размерах вашей касеты вы так и не показали .
