Проектируя свой первый павильон ни как не мог применить пыльцесборники, надо было жертвовать кассетой и мудрить с летками, но пришла мудрая мысль, что развитие в павильоне более бурное и систему планирую закрутить ещё круче, поэтому сбор пыльцы будет только мешать, изнашивая летных пчел и сокращая запас белка в семье. А пыльцесборники попробую во втором ,заточенном под более обильный и продолжительный медосбор с большим количеством летной пчелы.

Являюсь третий сезон обладателем кассетника по размерам Берендея. Я не стал умничать и сделал свой павильон как у первоисточника. В прцессе эксплуатации проверил и технологию автора,а она до безобразия проста !Весной семья на двух кассетах,нижнюю пчелы забивают пергой,в верхней сеит матка,они друг другу не мешают.Затем меняем матка на молодую, накрываем гнездо разделительной решотками,ставим сверху кассеты под мед и все! Качаем мед по мере заполнения. Люди сделайте хотя бы один улей кассетный,выведите на нем размеры и технологию и будет вам счастье на всю оставшуюся жизнь.А в данный момент высказываются многие теоретики в поисках священного Грааля,не подержав в руках хотя бы берендеевскую кассету,не вникнув и не опробировав авторскую технологию. Мое мнение детский лепет на лужаике. Тема называется поделимся опытом,те по существу.

Конечно в теме есть все размеры, но они разбросаны.Можете изложить все размеры (именно первоисточника) в одном месте. Вроде сейчас это уже не сикрет.

Повезло НАМ Мах потому, что мы живём в одно время с таким пчеловодом как Берендей который СТАЛ УМничать и сделал СВОЙ павильон НЕ КАК у первоисточника. Человек не боится экспериментировать, совершает ошибки, исправляет и идет дальше добиваясь желаемого результата. Создана база или платформа на основание которой можно делать СВОИ инструменты и обкатывать СВОЮ технологию.

Может для кого и счастье запрыгнуть в чужую обкатаную тележку, даже появился такой Яр который на голову хозяину залез, а по мне ехать на своей и своим путём.

В павильонах я не теоретик : Прикрепленное изображение: Открыть в новом окне это павильон Кума, у отца 8-ми метровый утепленный с ульями в нутри- я на практике вижу их достоинства и недостатки.
Для вас может и детский лепет, потому, что КАК, а я 2года уже черчу строю ломаю опять черчу строю. В начале, в горячке ,сварил две платформы Прикрепленное изображение: Открыть в новом окне , но черчежи ушли вперёд, а их резать не стал оставил под жильё и хоз-блок, и уже делюсь наработанным опытом.
Да, и вернувшись к перге, вы правильно написали, что нижнюю кассету сильные семьи забьют пергой, т.к. 16 Рут это 96000 ячеек, а матка засеет 2000×21 =42000 т.е. в 2 с лишним раза больше чем может занять расплод, нужно будет плотно работать с пыльце сборниками.

Подобный прицеп как на фото есть и у меня, максимум в него входит сто семей + -,а чтобы жить с пасеки достойно мне нужно 500 семей. Чтобы расширятся по подобной схеме нужны дополнительные прицепы и тягачи, доп.рабочие и тд. Обладая кассетниками я могу одной машиной перевезти неограниченное количество павильонов,это раз. Два, конструкция Берендея проверена и опробвана уже многими. Кассета автора совершенна с инженерной точки зрения так как 1) обладает достаточной прочностью2)минимально материалоемка 3)при помощи пневмостеплера и шаблонов технологична в изготовлении 4) максимально для меня функциональна тк позволяет работать кассетами ,а не рамками.прозрачна,род итп. Хотите поиска ради поиска,ваше право,я лишь хочу предостеречь не опытных от бессмысленных трат денег,а самое главное невосполнимимого и бесценного ресурса- времени. С УВ.

Александру044 отвечаю,внутренний размер кассеты 440 на300 мм.дальше калькулятор. Я сделал стояк на 9 кассет ,с верху и снизу стояка клапана для вентиляции,тк я кочую.средняя дверка во время кочевки так же открыта, семьи ограничены сетками,создаётся сквозная вентиляция. Для меня эти факторы явились решающими тк дают возможность ехать днём.

Кассета у меня как у PV

Только с косынками 100 на 100 мм

Да и размеры стояка такие же как у P.V.,за исключением сверху доп. Клапан для вентиляции 70 мм. Оригинальных чертежей у меня нет,

Сколько у вас павильонов, если можно с фото.?
Вот у РV 440мм, а у вас, если применили косынки, будут два размера 440 и ?.

А можно взглянуть на ваши клапана. Если вы так вентилируете стояк, то как устроина вентиляция самого павильона?

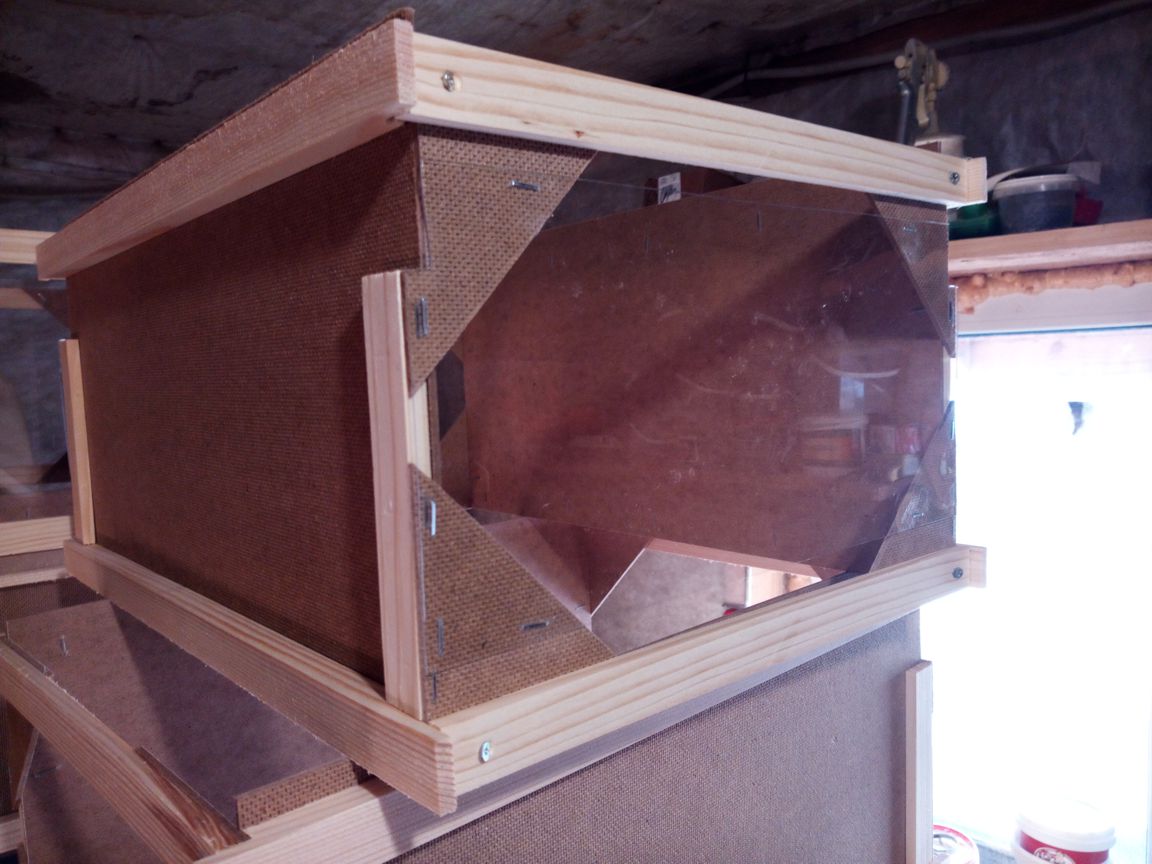

Вот, закончил "воевать" с кассетами

Можно приступать к стоякам
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

Мах-1973
Подскажи, пожалуйста, ширину стояка с каким зазором делать?

Павильонов на сегодняшний день у меня 3 по 16 семей. Размер между косынками 440 мм. В промежутках между косынками 446,4(толщина двп).клапан это глухая дверка ниже первой кассеты и выше девятой.вентиляция во время переезда через открытое окно и с наружи внизу стояков открыты клапана многофункционального подкассетного простраства.фото вверху страницы с УВ.

Пробовал вставить фото ,но его нужно сжимать,программа слетела . Общий зазор между кассетой и стенкой стояка4-5мм.зазор по глубине 1-2 мм.

Одно фото есть у меня в карточке,там видно нижний клапан.

подскажите как правильно вставить фотографию?

Мах-1973
Спасибо. Тогда еще один вопрос, который меня давно мучает. Попробую описать.
Стенки стояка делаются из кусков фанеры так, чтобы в зазоры можно было вставлять потолочину, пол, решетку. По высоте эта фанерка какого размера? 230мм или другого? Расстояние между фанерками 10 мм или другое?
Потом, опорные рейки крепятся так, чтобы вставленная кассета была на одном уровне с фанеркой (потолочина вплотную ложится на рамки)?

На кассетах косынки 100х100
до дверок еще не дошел...

Почитайте здесь: http://www.pchelovod.info/index.php?showto...ndpost&p=885955
Онлайн редактор https://www.iloveimg.com/ru/compress-image

Фанера как и кассета 230мм,между кассетами 10 мм,верх кассеты ниже низа паза между фанерками на 6 мм.
Прикрепленное изображение: Открыть в новом окне
Прикрепленное изображение: Открыть в новом окне

Мах-1973 , скажите - зачем вам такие маленькие павильоны , если у вас в планах расширение пасеки до 500 семей ?

500 это в планах или 450 россыпью? Если у вас такой размах, почему строите павильоны по 16, а не по 48 или 63 семьи?

446,4-435=11,4 толщина Гофмана 10 , рамки в центре могут не совпадать разделителями и при сдвигание или переезде давить пчел в улочке , это раз, рамка будет выходить за габарит кассеты и при задвигание давить пчел на стене или на дверце, а если это не пчела, а матка ,+ прополис т.е. сказать ,что конструкция совершенна ещё рано .

Момент заселения первого кассетника на ВОСЕМь кассет

Я вожу и разгружают кассетники газ53 с манипулятором,им удобнее маленькие павильоны по узким дачным улицам,у нас горная местность. Также есть возможность легковой машиной возить по дачам
Прикрепленное изображение: Открыть в новом окне

500 делим на 16 - более 30 поездок . Ну как бы один раз раскидать по точкам весной и в дальнейшем между ними курсировать это еще куда ни шло, но чтоб кочевать в промышленном масштабе .....это , извините меня, утопия.

Мичуринцу ,в промежутках между косынками можно двп набить,но я не стал,прополис держит.Светлограду, в данный момент планы ставить кассетники у бабушек на дачах в заповедных местах,все лето бабуля за баночку меда будет присматривать. Так же я могу своим манипулятором грузить фуру и в путь,в общем оперативный простор расширяется. С УВ.

А на манипулятор мож взглянуть. Я делаю 3-х метровый из таких соображений: 1 Валдай Зубренок 6 метров борт грузоподъемность 5т- можно грузить 2-а+ прицеп ещё 2-а - можно кочевать до Краснодара. 2 Хорошая освещенность внутри. 3 хорошая ориентация у пчел. 4 меньше ветровая и снеговая нагрузка.5 меньше скручивает на бездоре т.е. крепче.
Из минусов дороже, чем у 4-х метрового маткоместо.

Я уже писал, что косынки утопил в верхний брусок. А накалачивать в промежутках двп это баловство. и всех перечисленных пунктов не решит.

Кормилец Прикрепленное изображение: Открыть в новом окне

Утапливать косынки тоже вариант,но добавляет восемь операций на кассету по фрезеровка пазов. В маленьких кассетниках удорожание матко места,согласен,но у меня такие условия,вот и лавирую между но да если. С УВ.

Да ну не будут они выходить за габариты кассеты!!! КАК? Если верхний брусок рамки 470мм, а размер кассеты 472мм (у меня 474мм). Зазор всего получается 2мм (4мм.)

Вообще операция одна, но на двух планках кассеты. Откуда восемь


Плечико рамки 17-18 мм, у кассеты планка10+ 6 рога=16 итог 18-16=2 мм негабарит

Не те размеры смотрите.

Смещение рамки ограничивается не этими размерами, а размерами стояка, куда кассета вставляется!!!
В кассете вне стояка рамки, при Ваших размерах, будут здорово болтаться в кассете, но в стояке им болтаться не дадут стенка и дверца!!!

Мах-1973 Я не прав? или мои теоретические познания не верны?

Давайте вместе считать,промежуток между верхними брусками кассеты между косынками в идеале 446,4 мм минус 435 мм размер рамки,равно 11,4 мм.зазор между кассетой и боковушкой рамки в крайнем положении. Плечико рамки 17-18 мм т.е.рамка болтался будет ,но в кассету не провалится. В кассетах восемь косынок и паз под косынку и есть операция

Да , действительно, толщина боковушки рамки 10 мм ,предел болтанки рамок 11,4 мм и рамки могут не совпадать разделителями Гофмана. Улочки между рамками сократятся и во время транспортировки побьется пчела. Лечится это либо двп меж косынками либо косынки утоплены и размер 440 мм,я же доверил это дело прополису.

Косынок 8 верно, 1 паз 2-е косынки, пазы только в верхних планках. Нижние планки 10 мм, там паз не нужен, при этом еще и облегчается постановка рамок, которые не будут упираться в нижние планки кассеты. Низ кассеты облегченный он нужен только при снятие , а верхняя обвязка несёт основную нагрузку, держит рамки, упирается в стояк, вытягивание, задвигание и переноска.

При такой конструкции расстояние можно увеличить до443 у кого рамки плавают.

Кстати, у Берендея косынка утоплена или нет в брусок, я не разобрал . Кто вел промышленный шпионаж,поделитесь информацией пож. А может сам Автор ответит?

Один паз две косынки это идея,благодарю за подсказку!

Толщину опорного бруска делаю 13 мм ,выбираю в нем четверть под двп и получаю заветные 440 на 300 мм без ступенек,ура! Алиллуя! Эврика!

Опорный брусок был 7 мм+3мм двп=10мм.
Если косынку прячем в четверть, то брусок можно увеличить с 7 до 10 мм. Откуда 13 получилось?
Размерчик убегает...

Это не брусок, а реечка, может вес рамок и выдержит, но вытягивать кассету

У меня общая толщина опорного бруска под рамки 13 мм. 10 мм брусок плюс 3,2 двп. Соответственно если в бруске толщиной 13 мм сделать четверть под двп,то общая толщина бруска останется,а ступенька исчезает.

Какая необходимость в выступающей части ДВП над боковой рейкой кассеты? (если это уже обсуждалось-прошу прощения)


Скажите: в нижней продольной планке кассеты сделан паз под вертикальную планку? или она стоит на нижней планке сверху? есть ли фото отдельных деталей(нижней продольной и вертикальной планок)?

Выступающая часть ДВП 10мм закрывает часть верхнего бруска рамки.
Боковая вертикальная планка ни куда не врезается. К ней степлером пристреливать стенка ДВП и косынка.

Закрывает от чего? Или для чего? И почему бы (если уж эта часть нужна) не увеличить высоту верхней боковой планки, что бы кассеты устойчиво вставали друг на друга.

Ах вот оно что! Теперь понятно почему Вы не можете понять как стенка и дверка ограничивают смещение рамки! У Вас длина кассета получилась больше длины рамки. Поэтому при смещении рамка сначала упирается в брусок кассеты и до стенки не достаёт!
У меня же размер верхнего бруска кассеты тоньше, поэтому размер кассеты соизмерим с рамкой и при смещении рамка упирается в стенку, а не в кассету.


Александр044
Боковая ДВП делается в размер рамки, чтобы ограничить расстояние от рамки до стенки стояка. А опорный брусок прибивается где вам угодно!
В данной конструкции павильона сделано именно так!

Каждый элемент конструкции должен отвечать определённым требованиям, которые прописываются в самом начале проектирования. Вот некоторые пункты для кассеты: - достаточно крепкая; - гарантированно удерживать рамки; - иметь минимальные точки прополисования и воскования. Их, я так понимаю, нет в вашем списке?

ГреатМах вы пишете что у вас длинна кассеты с рожками ,те общая474 мм? У меня 482 иначе опорный брусок рамок будет давить пчелы на передней стенке кассетника. Подумайте!

Я прежде чем запустить кассетники в серию,сделал стояк в натуральную величину на девять кассет. Он у меня как эталон размеров. Потом изготовил шаблоны под каждую деталь и теперь кассетники как близнецы в размерах. Отец меня учил: Во всех сферах сферах жизни семь раз отметь,один раз отрез. Есть путь стоить ,ломать,строить. Каждый выбирает по себе.

Так и я о том же!!! Я уже писал, что прежде чем сделать первую кассету, прорисовывать на компьютере в 3D моделе! И задача была, создать точную копию кассеты Берендея!
На мой взгляд это у меня удалось.


Как же будет давить, если предусмотрены рога? И зазор между стенкой и опорной планкой получается 6-7мм.

Хочу задать вопрос обществу. Специфика моего регион такого, что товарный взяток начинается с 15 мая в это время приходится делить семьи чтобы не роились. Поделенные семьи разовьютсядо полноценных к началу июля. Я теряю полтора месяца товарного взятка. А что если в 2 семьях стояка менять маток в августе. Не зароятся ли августовские матки на следующий год до следующей замены маток? И что если в августе в стояке оставлять зимовать Три семьи весной продавать две семьи делать Медовик а потом снова делать две семьи и в августе снова делить на три семьи?

Ранние весенние матки Мне не нравятся. Так как пчёлы их потом меняют

Мне нравится выводить маток летом по-2 в 6 рамочный нуклеусе. Наблюдать как сеет матка а потом лишь менять ее в основной семье.

Кассета собирается в кондукторе? Под стенки зделал кондуктор, а сборка пока " на коленках".

При проектирование, сборке, взгляд на некоторые детали менялся многократно, да и с пчелами нет ни одного одинакового года, все постоянно меняется, этим они и интересны, поэтому строить-ломать-строить это и есть прогресс.

Вы описали почти в точности мою технологию. И среди местных пчеловодов поднимал этот вопрос - мы на сортовых медах поднимаем пчелу, а потом кочаем подсолнух, МНОГО и ДЕШЕВО. По поводу маток полностью согласен, а в стояк к основной семье добавлю отводок.

Сегодня случайно нашёл банку липы, после приевшегося цветка получил ОГРОМНОЕ удовольствие.

Для сборки кассет сделал коробку по внутренним размерам кассет,креплю боковые стенки струбциной к коробке, затем пневмостеплером прибиваю рейки с косынками. Затем засверливать и креплю шурупами

Засверливать лучше сразу планки, до прибивания к фанере стенки. В сверлильном шаблон , в нужном месте под определённым углом, это я отработал уже. Срубцыны заменить разклиниванием или в разпор, чтобы и верх и низ прижимался одновременно, струбцыной прижмеш только верх, а если упоры будут вертикально и под 90° - то и коробка может и не нужна будет, как тебе такая мысль?

Я шаблоне засверливаю сразу две сопртягаемые детали предварительно скреплённые гвоздями пневмостеплера,пока устраивает.с ув

Это потому, что, кому-то нужна азбука с картинками, а кто-то цифры в пример складывает. А форум для всех один.

Накидал в планы несколько разновидностей павильонов:- под ранний мед; - под большой мед;- матководческий;- под апитерапию;- апи-баню тоже хочу , и все на касетной кочевой базе. У кого-нибудь есть подобная экзотика на практике?

Мой павильон первые три варианта охватывает

Любой универсал всегда проигрывает специалисту.
Из-за большого количества пчел, вылетающих в одну сторону и практически с одного места, создаются трудности матке при возврате в свой леток, а отсутствие матки это потери и лишняя работа, у многих павильонщиков нуклеусный парк. Отец в какие цвета не красил, и какие цветы не рисовал облёт всегда напрягал( павильон на 72 семьи). Матководческий должен быть отдельный павильон
