ну да у каждого свои тараканы в голове
я первый п-он. делал по книжке Кривошея (интернета небыло) так как ульёв мало да и то уже прелые, омшанник полу заглубнённый к весне вода подымалась, для меня эти проблемы жирный минус ну и конечно погрузка-разгрузка то есть грузчики
после 1-го года в па-не кое-что пришлось менять ( кассеты, кормушки,дверки,направляющие рейки только 3 раза перекручивал, и пр.)
но всёравно сделал ещё один, и как-то нежалею

Хотелось бы еще раз повторить, что кассетный павильон - это не просто жилище пчел, а орудие труда пчеловода, с помощью которого он добывает мед.
Поэтому , и думаю что все со мной согласятся, что для максимального использования преимуществ павильона надо использовать технологии, отработанные под специфику вашей пасеки. Надо экспериментировать, подбирать и пробовать различные возможные варианты, а не толдычить... вот у нас, вот у нас... Пробуйте.
Легко рассчитывается, медовый корпус на 8 рутовских рамок весит примерно 25 кг. Значит если в семьях не ограничивать расплодную часть, в одной из семей будет примерно 50 кг меда, во второй - 75. Для нашего региона большего и не надо.
Не хватает для ваших медосборов медовых корпусов??? А если ограничить перед основным взятком гнездо одной кассетой? Ведь есть технологии, ограничивающие червление маток к основному медосбору. И эти технологии успешно применяются.. Тогда в медовых корпусах будет уже 75 и 100 кг меда. А сколько вы собираете на подсолнухе? Или просто качать не хочется? Я понимаю дедулек, которые не пользуются интернетом и пчеловождение у них в "закоксованном состоянии", как при царе горохе водили, так и другого слышать не хотят.
Если так, то оставьте по одной семье в стояке и не качайте. Меда будет на павильон меньше в два раза, но зато без заморочек. Гнездо 2 корпуса + 7 медовых по 25 кг = 175 кг Одна качка в сезон Тогда хватит? Или с семьи берете больше?


а если качать 2-3 раза только с подсолнуха, сколько же будет меда сколько же меда даст одна семья за сезон??? Мы Китай должны утопить в меду!!

ну китай не знаю а сами скоро тонуть будем ,(с такой реализацией)




как мишак обяснял расплодное гнздо в 1-й касете 3 под мёд (раньше решотка была на 2-ой.
касете) выхлоп то-же работы меньше

В теории одно, а на практике другое!
У него 10 рам в корпусе, а не 8, это на 20 % больше.

у меня тоже 10 рам. а на фото это кас. медовые, гнездо стоит на месте

Берендейй и ВСЕ-ВСЕ-ВСЕ
Есть ли личный опыт или на х.конец "соображения" про то как поведет себя в павильоне Серая Горная Кавказка? Пчела капризная "на подъем"

Перечитывая форум и осмысливая прошедший сезон...
Летом столкнулся с такой проблемой: пчёлы накрепко приклеили торцы верхних планок рамок прополисом к передней стенке стояка. Выдирать кассету пришлось с большим трудом, и то, благодаря теплой погоде.
Вопрос к Берендею:
Надо ли, чтобы торцы верхних планок рамок упирались вплотную в переднюю стенку стояка, или надо оставлять зазор (какой?)?
Сначала думал увеличить немного зазор, насколько позволяет глубина стояка. Но потом подумал, что всё равно 5 мм не получится, что так или иначе приведет к прополисованию торцов.
Как поступить?
Еще, конечно, столкнулся с тем, что и боковые направляющие тоже хорошо приклеивают трудяги... Но с этим удаётся справиться с помощью длинного ножа, которым прорезаю прополис. Может тут тоже есть фишка?
Заранее благодарен.

достаточно чуть встряхнуть клином или стамеской одну сторону кассеты вверх и она вынимается

Спасибо за совет, конечно...
Но в жаркий летний день прополис не отрывается, а просто тянется и свободного хода(люфта) кассеты не хватает, чтобы разорвать прополисную полосу на всю длину кассеты.
Главная же проблема в приклеенных торцах рамочных верхних планок, до которых ничем не добраться, чтобы оторвать...

Проверьте размеры сначала. При трехлетней эксплуатации ни разу такого не наблюдалось. Скорее всего при изготовлении павильона или рамок допущены прощеты.

У меня между стеной павильона и кассетой пространство 1 см..его не застраивают и не прополюсуют,
Т.к. используют его как дорогу от нижнего летка к верхним кассетам

Скорее всего просчеты допущены. Для этого и задал вопрос Берендею.
Если у вас его павильон, может скажете, каким образом торцы верхних рамочных планок расположены по отношению к передней стенке стояка? То бишь, расстояние каким должно быть? Свой павильон я строил исключительно на основании информации, полученной с этого форума...

И какое у Вас расстояние?

У меня получается 1-3 мм. Меняется за счет небольшого люфта рамки внутри кассеты.

Вот Вам ответ.

Спасибо, Роман.
Это как бы известно... Только на фотографиях кассет Берендея я никак не узрел такого зазора именно в этом месте. Хотя, конечно, по имющимся фотографиям точно размеры не соблюсти...
У меня длина направляющих у кассет 475 мм (рамка 470)...

Есть предложение.Коллеги!!!
Скоро 300 страниц испишем,а вопросы остаются,многие повторяются они и будут повторяться.
Так вот предлагаю сделать чертёж Берендеевского стояка и кассеты,а поправки в конструкцию пусть каждый вносит сам(если считает нужным).Я бы это давно уже сделал и выложил тут на обсуждение,и всем миром с поправками и откорректировали и получили бы желаемое.Но с чертёжными комп. программами к сожалению на вы,и учиться уже поздновато.Но несомненно многие обладаю этими навыками.По размерам могу помочь.Всё уже отложилось в голове за три года читая эту тему.Так что тут лишь один только вопрос - взялся бы кто...

Публикуйте по отдельности детали, я их сведу в один пост и сделаю ссылку на него вверху страницы. Чертить можно на бумажке, потом сфотографировать и сюда.

Вот размеры мои, я рисовал весь павильон внутри. Прикрепленное изображение: Открыть в новом окне

Ну как то так. не получилось перевернуть. Павильон нарисован в Компасе-3Д, красиво. Я как то выкладывал.. Полный архив (3-д модели всех частей, от рамки до готовой конструкции) занимает 5 мб.
После сезона эксплуатации пришло осознание размеров, почему именно такие.

Вот бы было хорошо - понемногу его сюда выложить.

Попробую.
Для начала касета. Прикрепленное изображение: Открыть в новом окне

Прикрепленное изображение: Открыть в новом окне

Объемный вид. Касеты использовал именно такие, без всеких усилений. полет нормальный.

Внутренние размеры чуть выше были.


Прикрепленное изображение: Открыть в новом окне
Рама основания (профтруба 60*60 и 100*100).



Прикрепленное изображение: Открыть в новом окне
Стойка.

Прикрепленное изображение: Открыть в новом окне Объемный вид. Без утепления и внешней обшивки.

Это вроде основное, бруски каркасные использовались 40*37 и 40*30 мм.
для касет и направляющих 25*13 мм.

Фанеера использовалась 4 мм (стены) и 10 мм (пол)

В при сборке некоторые размеры корректировались. +-1-2 мм (кривизна брусков и) тп.

И еще. мой размер касеты отличается от Берендеевской. Моя чуть больше рамки. А у него края касеты и рамки совпадают.

И так. Ширина кассеты по Берендею. Если не прав поправляйте.
Рейки для кассеты и направляющих 23х13 мм.
13+3.2+300+3.2+13=332,4мм. Добавляем зазор между стояком и кассетой +3мм.=335,4 - это ширина стояка.
Глубина; 7+13+440+13+7=480 кассета +3мм.???на погрешность,деформацию - 483 стояка.
Высота кассеты 231мм.

Фанера для стенок 6 мм. Брусок в стояках у Берендея толщина 22 мм. и по советам форумчан ширина нужна не менее 55мм. Поправляйте.

по ширине - ширина касеты (св выше) 332 мм, хватает 2 мм на зазор



Глубина = касете (в моем случае 481 у берендея 470), за счет того что при сборке соединения получаются не плотные 1 мм может набежать.



Высота кассеты 230 мм

470 не выходит. 470-(13+7)х2=430 Рамка вроде 435мм.

Не так, в данном случае размер касеты равен ширины рамки с плечиками, а это 470 мм.
И у Берендея касета другая, поперечные бруски толшиной 10 мм, а не 13.
Я упростил конструкцию и увеличил толщину поперечного бруска до 13, убрал косынки, прочности ДВП хватает. и получилась касета на 481 мм.

Пробежался по теме Берендея.
У меня внутренний размер кассеты 440х300 плюс-минус мм. - Пишет Берендей.
Теперь если брать переднюю и заднюю рейки по 10 мм.
Тогда выходит что так? 7+10+440+10+7=474 длина кассеты.
Далее по зазору между кассетой и стояком Андрей в одном сообщении пишет 2-3 мм., во втором 3мм. так что думаю можно брать 3мм.
Выходит; 332+3=335мм. - ширина стояка.

касета 5+10+440+10+5=470 выходит. и еще касета равна в этом случае разделительной решетке.

стояк 335 нарисован

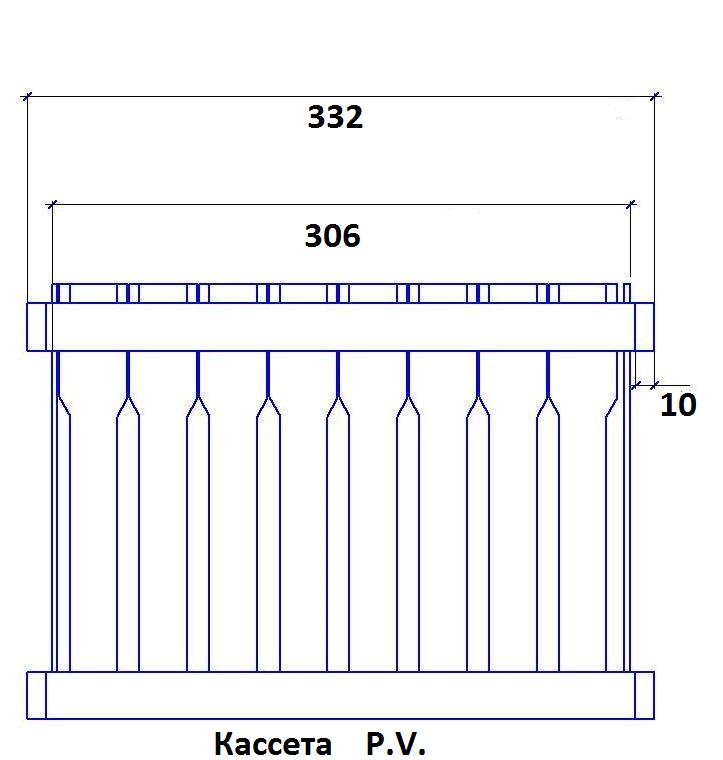

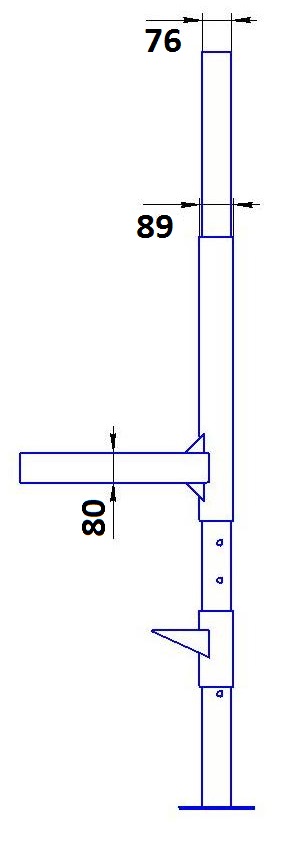

Можно, если вы не возражаете, сохранить их в легко читаемом виде: Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне

Да чего блудить то в трёх соснах? Наверху каждой страницы есть ссылка на чертежи.

Ну это кому как нравится. Чем такая картинка делается?
Если нужна детализация каких то элементов могу скинуть.

Это ваши чертежи. Я их в элементарном Paint-е обрезал, перевернул, стёр ваши цифры и напечатал крупными цифрами.
Думаю, для полноты информации, детали не помешают.

В кассете боковые рейки не 25 мм, а 23 мм!
В стойке проф. квадрат может заменить на квадрат 60 и в раме квадрат на 100 заменить на 80. По моему по фоткам так у Берендея.
И еще как варить квадрат в который будут пристыковываться стойки так Прикрепленное изображение: Открыть в новом окне или так

так Прикрепленное изображение: Открыть в новом окне

У P.V. 25 мм. Это его конструкция. А, в принципе, хоть 24 мм - какая разница?
Если у вас есть свои чертежи, выкладывайте.

Сами посудите, что будет если обстругать доску 25 мм. У меня чертежи в голове и постоянно меняются, совершенству нет границ.

А если отфуговать доску в 27 мм (это сырая 30), то выгонять ее на 23 я смысла не вижу. И вообще не принципиально 25 мм или 23 мм главное все одинаковые. даже чертеж касеты не меняется.

+100%.

23 делают из 25-ки.

На фото Газон с демонтированными бортами. Такое т/с требует "одобрение типа т/с". Так ответили в Республиканском ГИБДД, когда я демонтировал борта с тракторного прицепа.

Вот хорошие чертежи от Lexa=) http://www.pchelovod.info/index.php?showto...ndpost&p=569495
http://www.pchelovod.info/index.php?showto...ndpost&p=571154

Хорошие рисунки, но не очень удобно читаемые. Вот бы их начертить.

Доброе время суток, подскажите внутри павильона на стены и стояки фанера какого сорта рекомендуется? Заранее благодарю.

Чем выше тем лучше

Берендей использует фанеру 4мм. сорт 2/4.Рейка 20х40.

Уважаемый Берендей! Когда в конце взятка пчел выдуваете в открытое окно (где-то писали - около 2-х часов) - напад не провоцируется?

P.v.будь добр подскажи, какая цена такого проекта по материалам,при самостоятельно изготовлении.ну хоть приблизительно???

Эти рисунки я брал за основу (стойка и рама).


Материал я считал, но сейчас не помню. Вроде как 35 - 40 тыс. руб.
Но это доска фанера и пенопалст, доски я распускал сам.

Ну а мешало каркас тоже в эту цену вошел?или он отдельно ???

Металл отдельно, тыс 3,5 вроде
